  一、要下载的软件和说明书

  M511说明书

  M511软件设计手册

  M511设置软件

  串口调试助手

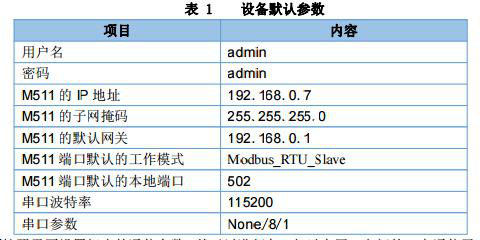

  二、设备默认参数

  三、测试

  1.将 Modbus网关M511(USR-M511，简称 511 下同)的串口通过串口线(或USB 转串口线)与计算机相连接，通过网线将 511 的网口 PC 的网口相连接，检测硬件连接无错误后，接入我们配送的电源适配器，给 511 供电。观察指示灯状态确定511是否正常工作：红色灯(power)常亮，绿色灯(work)闪烁。(注意：拨码开关和选择串口一致)

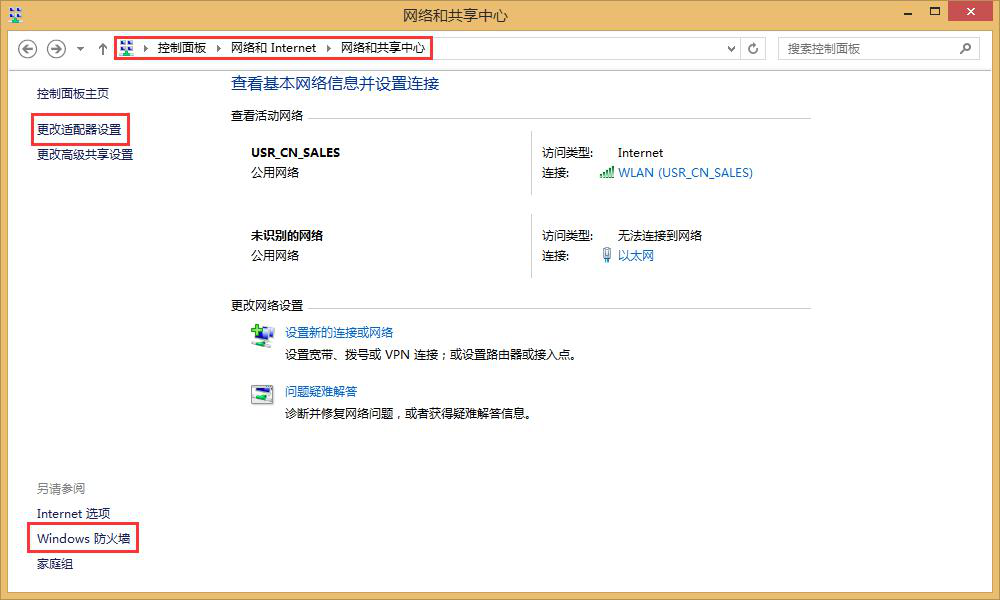

  2.按路径：控制面板》网络和Internet》网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

  3.给电脑设置静态IP，要与511的IP在同一个网段(511默认参数见表1)。

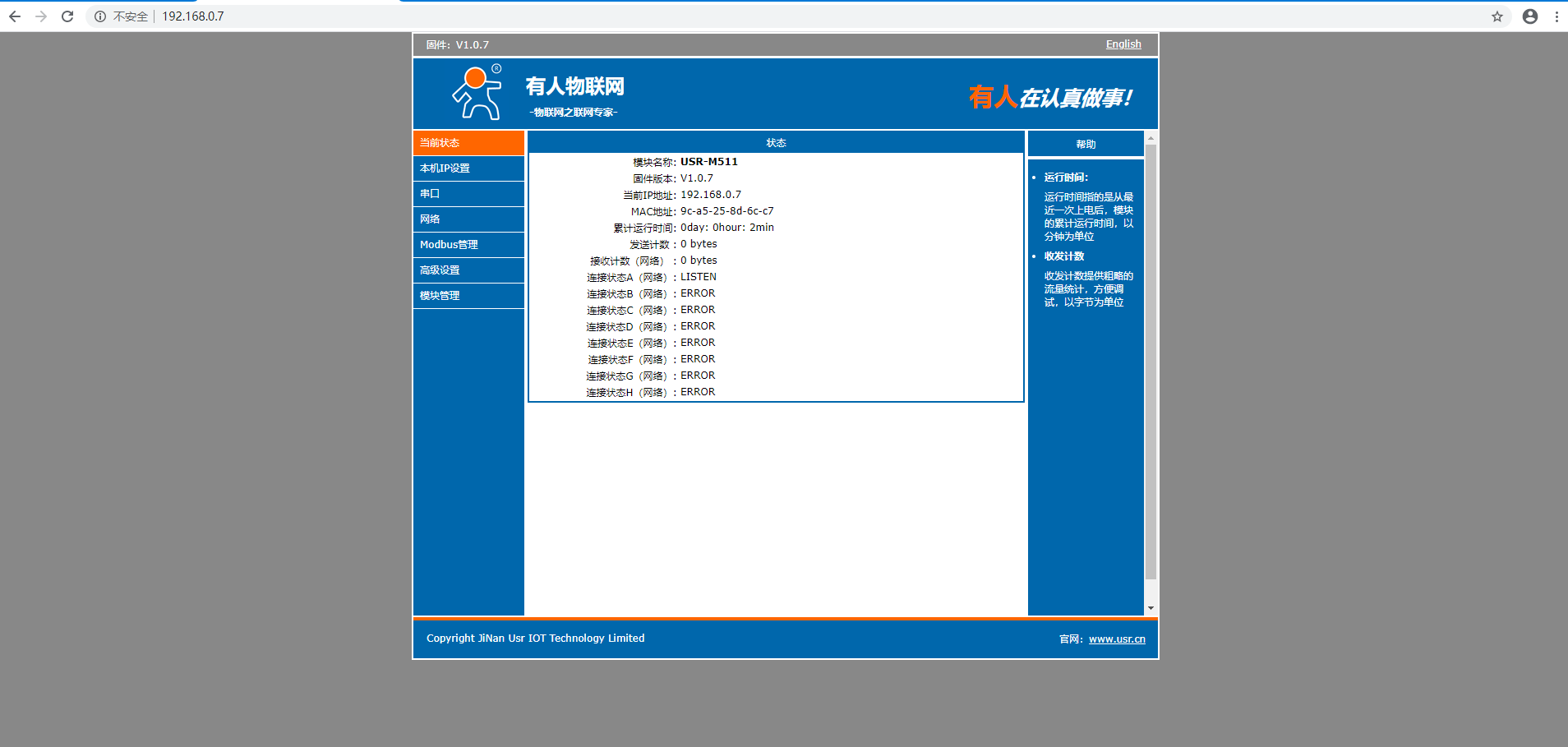

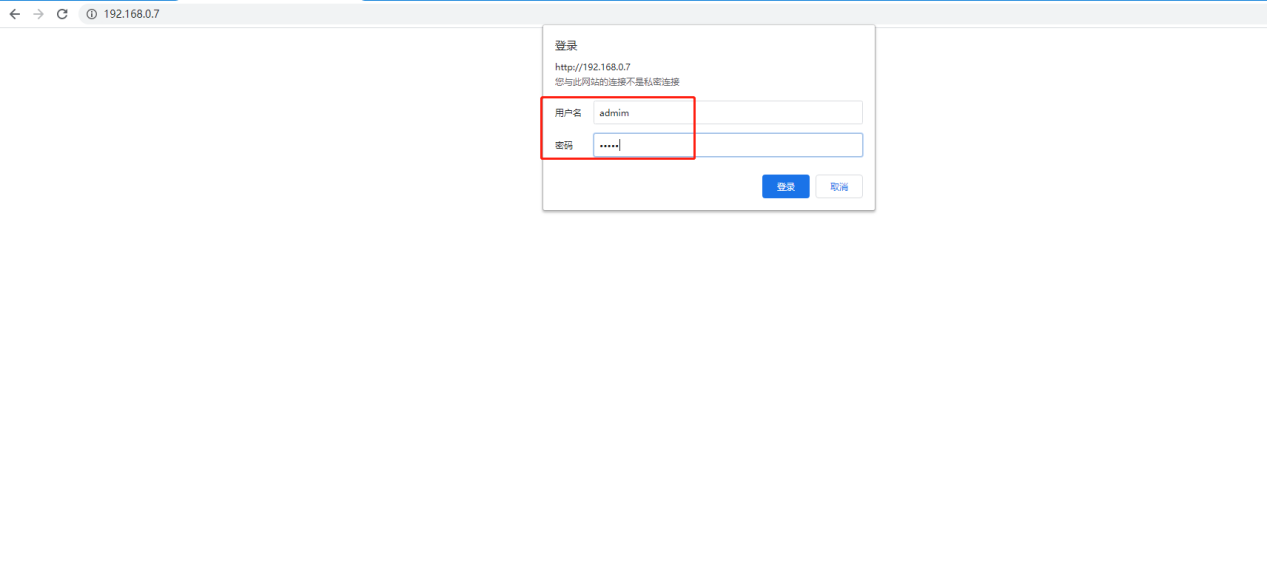

  4. 进入内置网页进行设置，通过浏览器搜索设备IP，登录用户名与密码未修改过可使用默认的,用户名与密码都为admin

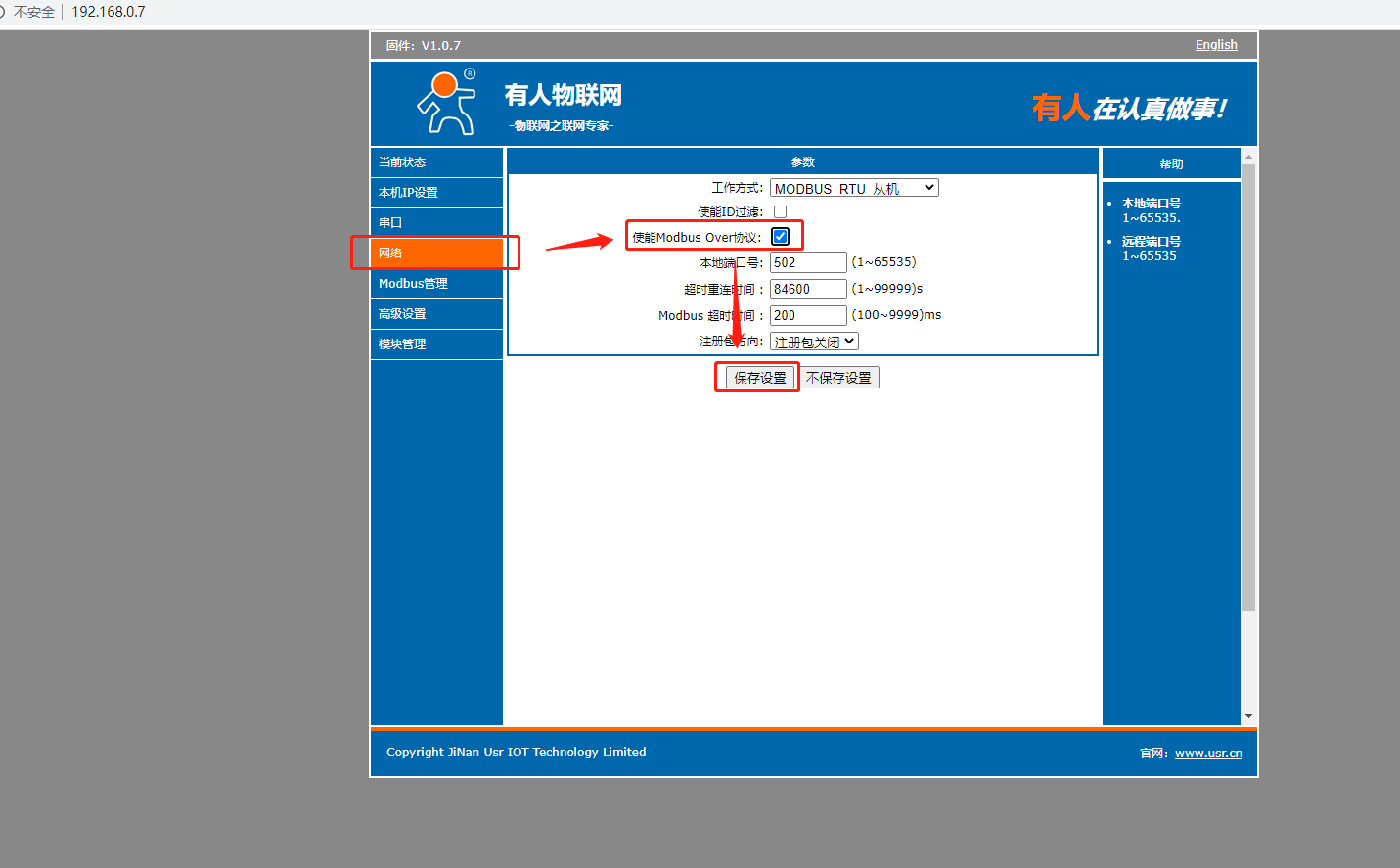

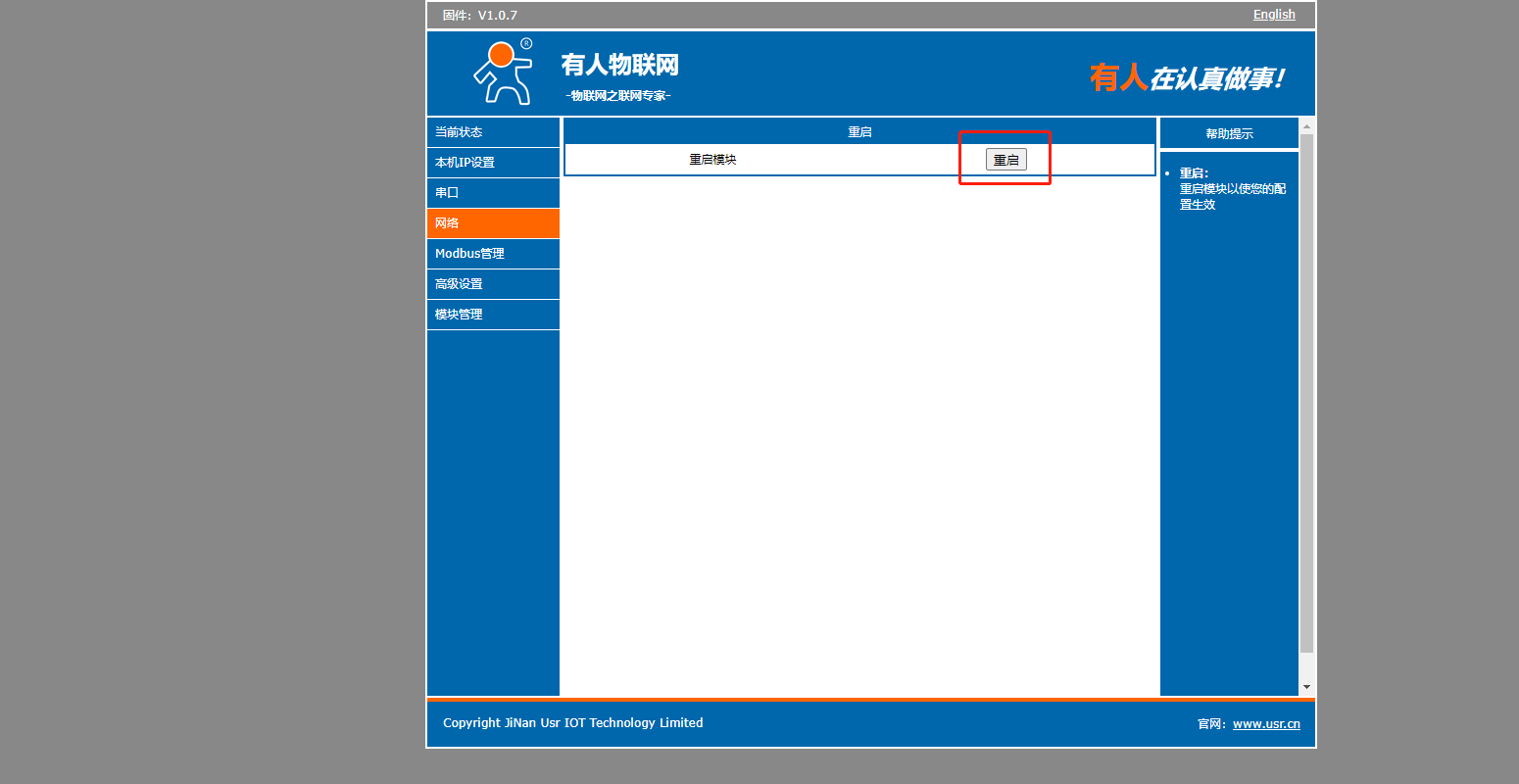

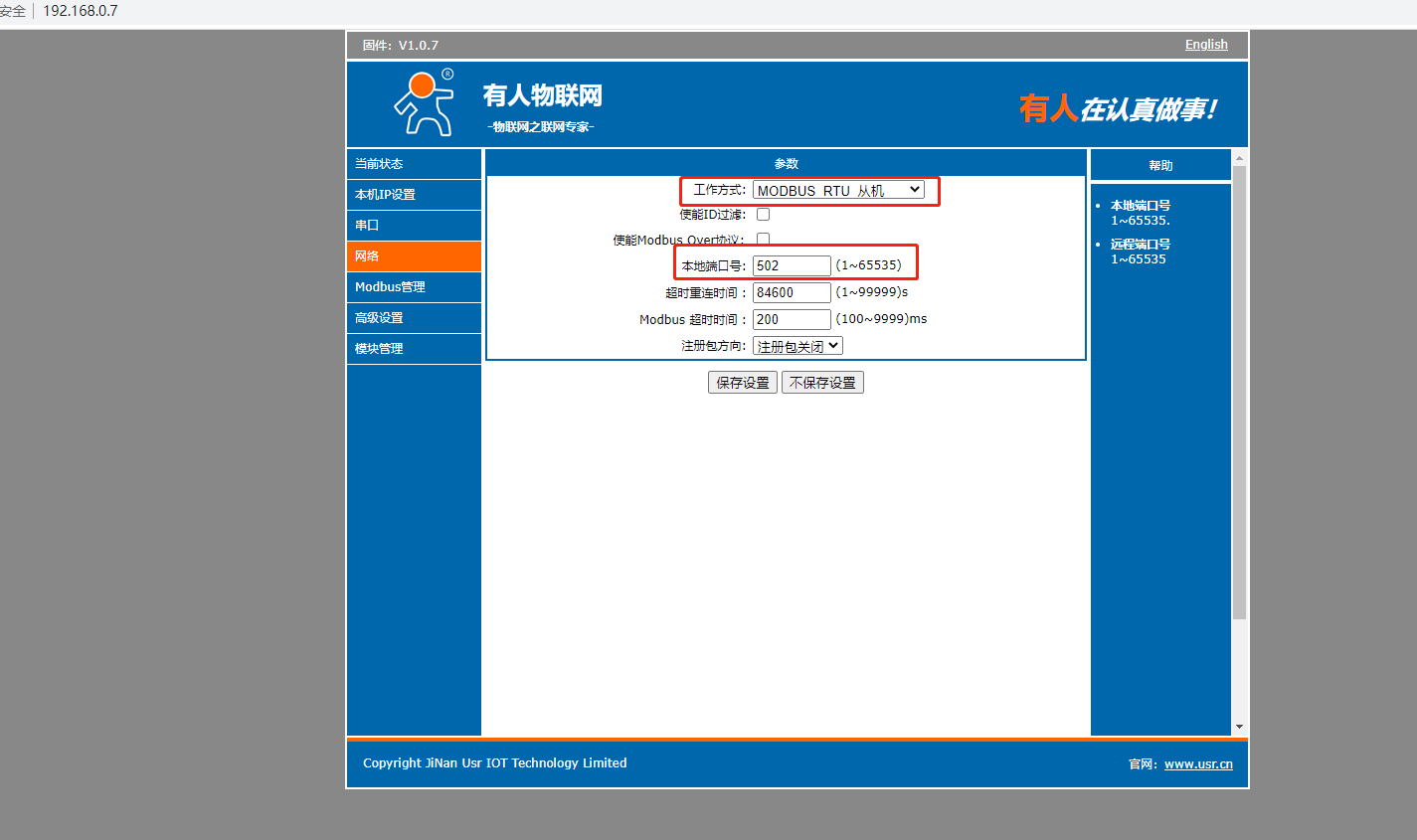

  5.进入网络设置，可设置本机端口，也可以保持默认502，勾选MODBUS OVER协议，开启透传。保存并重启，完成设置。

  6.拨码开关要与串口线相符合。

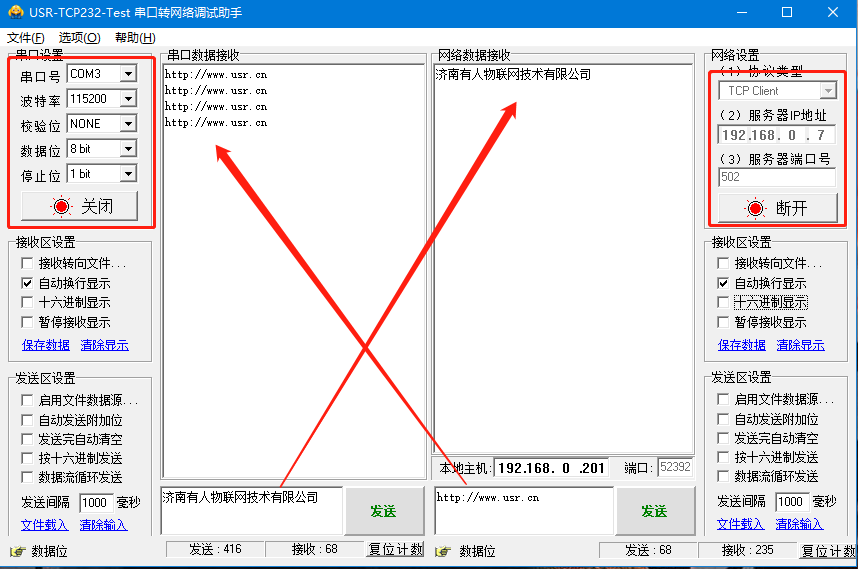

  7.. 打开一个串口调试助手，串口端要通过第六步中的串口参数打开串口，右侧网络端连接M511的IP与端口，在网络端发送数据给串口之后，串口才可上报数据给网络端，及实现透传通讯。
