USR-DR216点对点配置案例

1：需要下载的软件和说明书

产品说明书：http://www.ybljg.com/Download/1149.html

配置软件：http://www.ybljg.com/Download/1153.html

TCP232-TES串口及网络调试助手软：http://www.ybljg.com/Download/27.html
DR216与LG220集中器网关组网功能说明书：http://www.ybljg.com/Download/1150.html

2：硬件连接

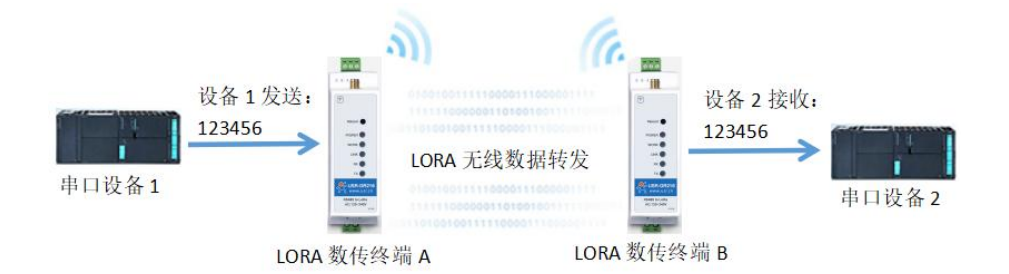

使用RS485串口线分别将LoRa数传终端A、B接入串口设备（以PC机代替），给LoRa数传终端装上天线，然后给LoRa数传终端上电。

3：DR216参数设置

实现点对点通讯发送方和接收方需满足 3 个条件： l

速率等级相同（SPD） l

信道一致（CH） l

目标地址相同（ADDR）或为广播地址（65535）

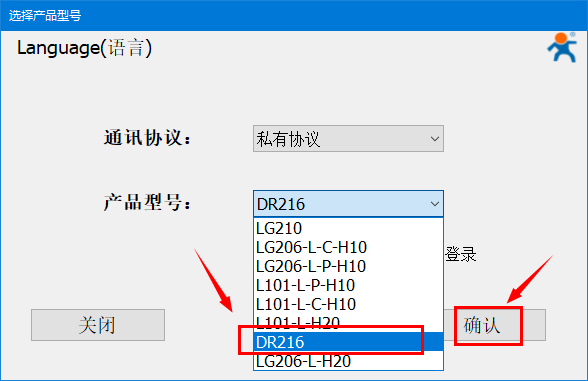

打开LoRa设置软件，选择DR216, 开始依次配置两个216。

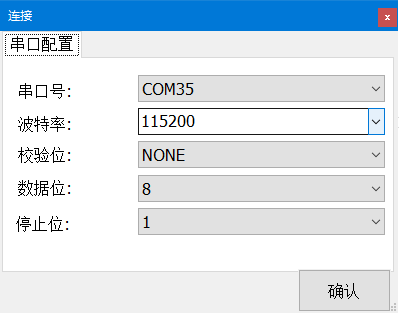

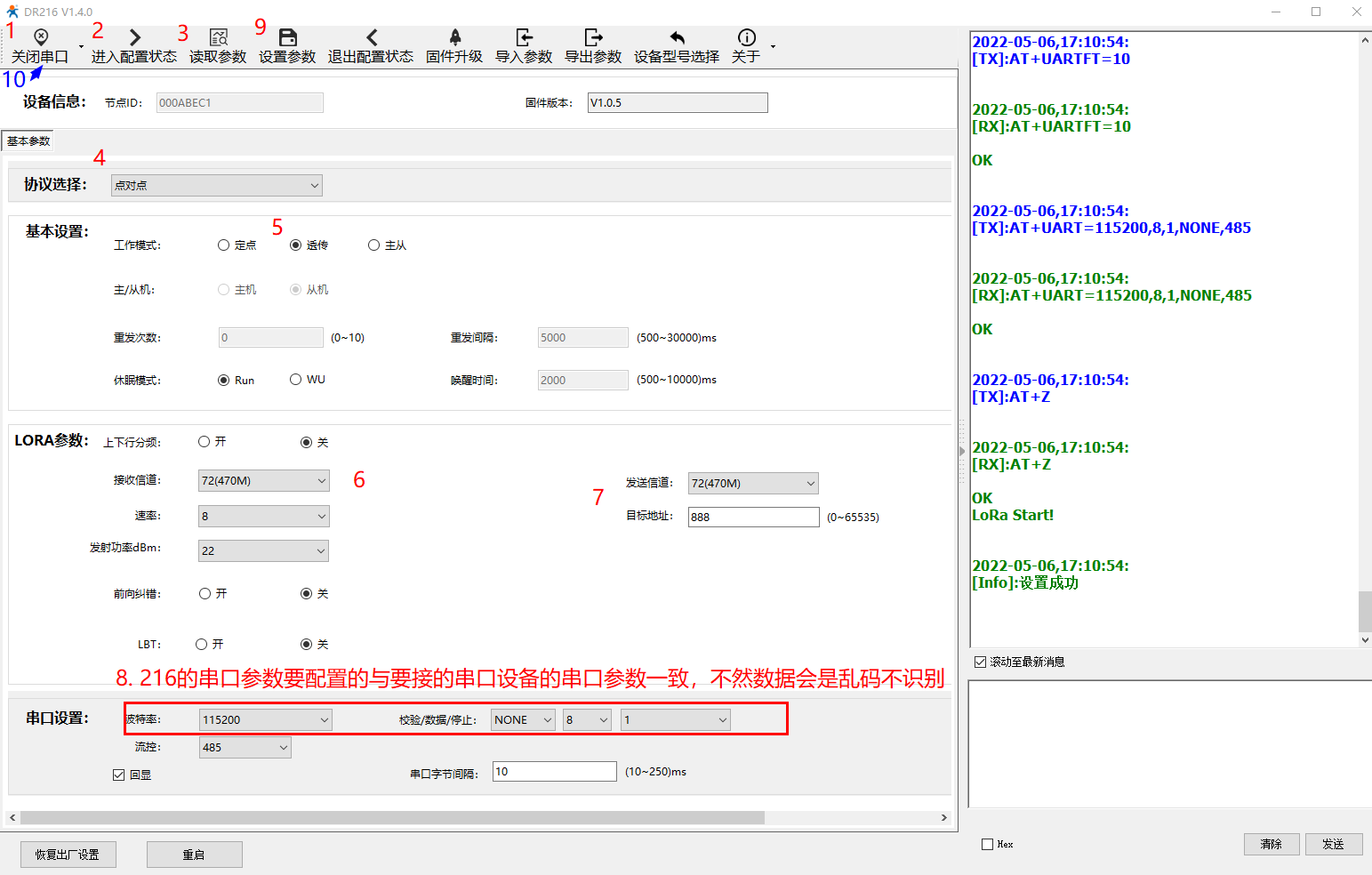

点击打开串口(选择A、B对应的串口号，DR216默认串口参数：115200,None，8,1,NFC)、进入配置状态、读取参数、配置速率等级8，信道72，目标地址888， 串口设置中的参数配置为您实际要连接的串口设备的串口参数， 点击设置所有参数，关闭串口。

注：若提示设置失败，则重新点击“一键设置所有参数”，再次进行设置；当设置成功后想要再次进行参数修改，需要重新进入配置状态。

4、透传测试

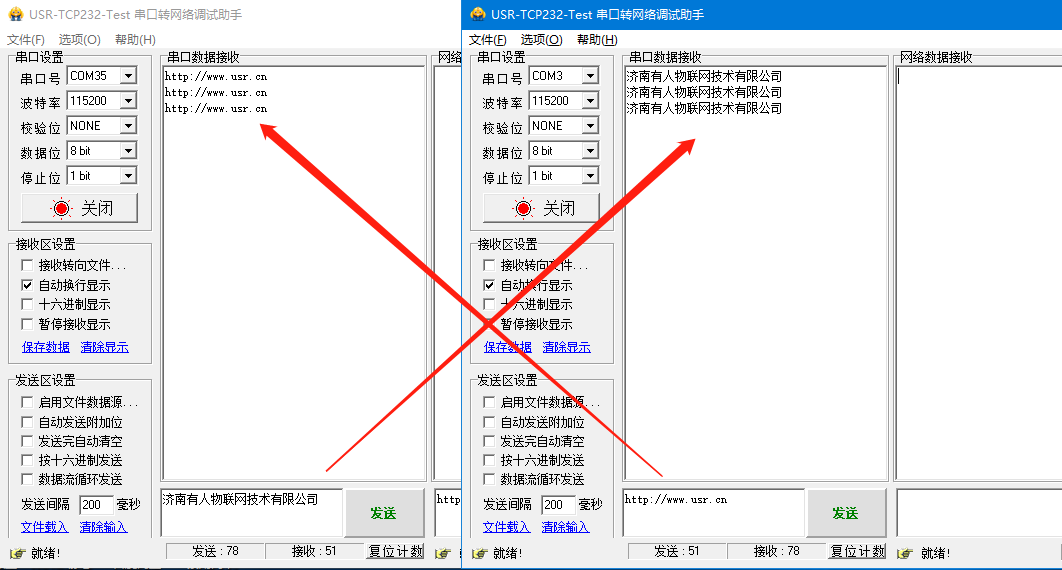

（3）启动两个USR-TCP232-Test（模拟串口设备1,2）分别连接LoRa数传终端A、B的串口，使用串口设备1发送数据串口设备2可接收数据（反之亦然），通信效果如下图所示：

 、
