一、资料下载：
设置软件下载：http://www.ybljg.com/Download/1050.html
DR154说明书：http://www.ybljg.com/Download/1051.html
DR154对应的AT指令集：http://www.ybljg.com/Download/1053.html
二、准备工作
DR154 数量一台
手机卡 数量一张
USB转485串口线 数量一个
电源适配器 数量一个

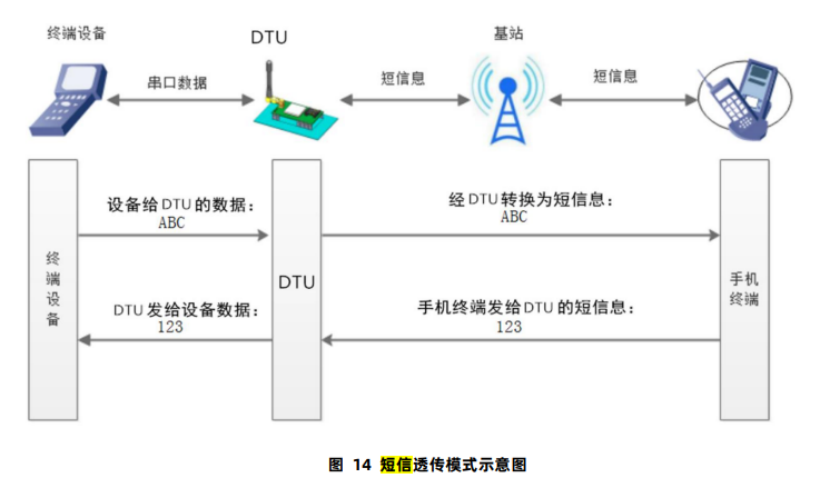

三、连接框图
四、设置步骤
1、通过串口配置:打开设置软件，选择串口号/波特率/校验/数据/停止位，打开串口
其中串口号可以在电脑的“设备管理器”中查看；
DR154模块串口参数出厂默认是：115200,n,8,1
打开串口后，先点击进入配置状态，如果模块能返回+ok的字符，说明电脑和模块连接是没有问题的；点击”获取当前参数”，可以看到DR154出厂默认的参数。
注意：只有work指示灯亮起，才能点击进入配置状态，否则无效。

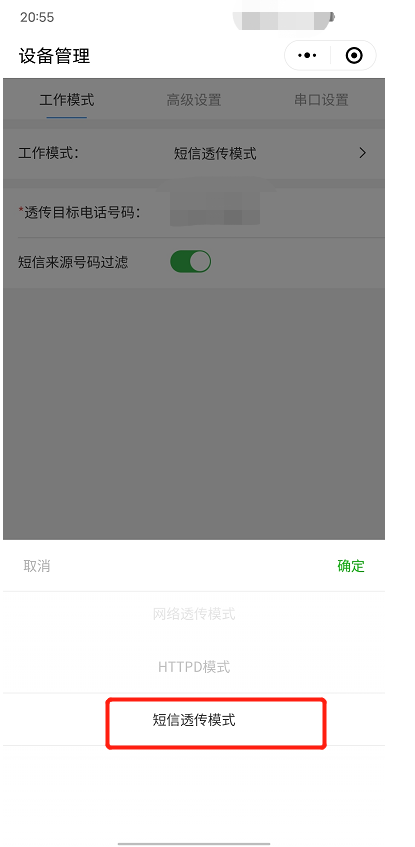

2、设置DR154的工作模式为短信透传模式
按照红色数字顺序进行操作（若点击配置状态无法返回OK，点击两次通信状态后再点击一次配置状态即可）

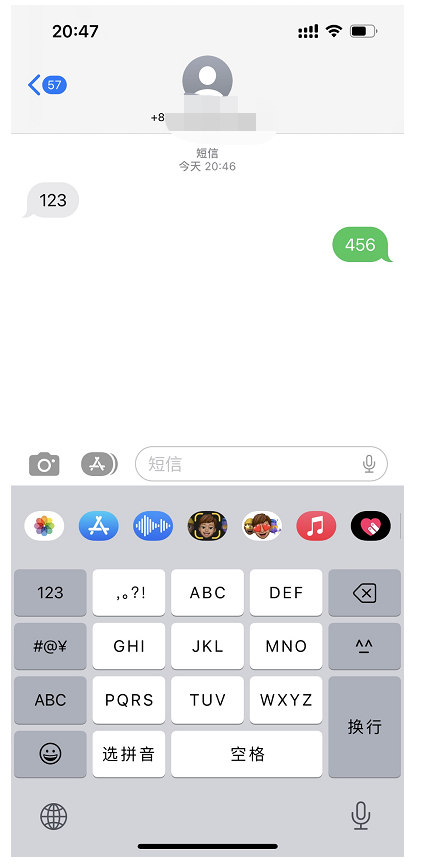

3、这时，模块可以与目标手机号所在手机进行短信通信。发送数据“123”，我们可以看到目标手机号接收到了该数据。我们从目标手机号发送数据“456”，可以看到在模块的串口端接收到了该数据
通过蓝牙配置：

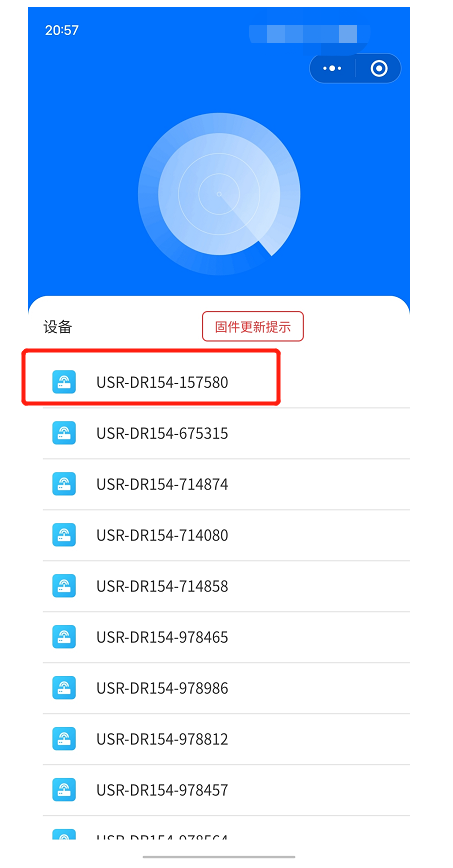

1. 手机微信扫描DR154上的二维码（靠近指示灯的那个），选择对应的设备（IMEI后6位）
2. 选择参数设置，可以在该界面修改服务器地址和端口
3. 修改完成后，点击设置，会收到设置成功的提示，并点击确定
编写人：秦嘉城
