USR-DR514 串口配置网络心跳包功能示例
备注：USR-DR514需要插SIM卡联网。
一、资料下载
USR-DR504/DR514说明书（完整版）http://www.ybljg.com/Download/1046.html
USR-DR514 规格书 http://www.ybljg.com/Download/1047.html
USR-DR504/514 标准AT指令集http://www.ybljg.com/Download/1048.html
USR-DR514 设置软件http://www.ybljg.com/Download/1049.html
【PC端调试工具】网络调试助手 串口调试助手二合一http://www.ybljg.com/Download/27.html
二、硬件连接
1、所需物品
USR-DR514 产品 1台
220V交流端子供电电源线 1条
USB-RS485串口线 1条
笔记本电脑 1台
2、硬件连接
USR-DR514的485串口接USB-RS485串口线到电脑USB口，接好4G天线，插好外置SIM卡，然后产品接220V交流端子供电电源线，上电（220V交流电供电注意安全）。
3、查看端口号

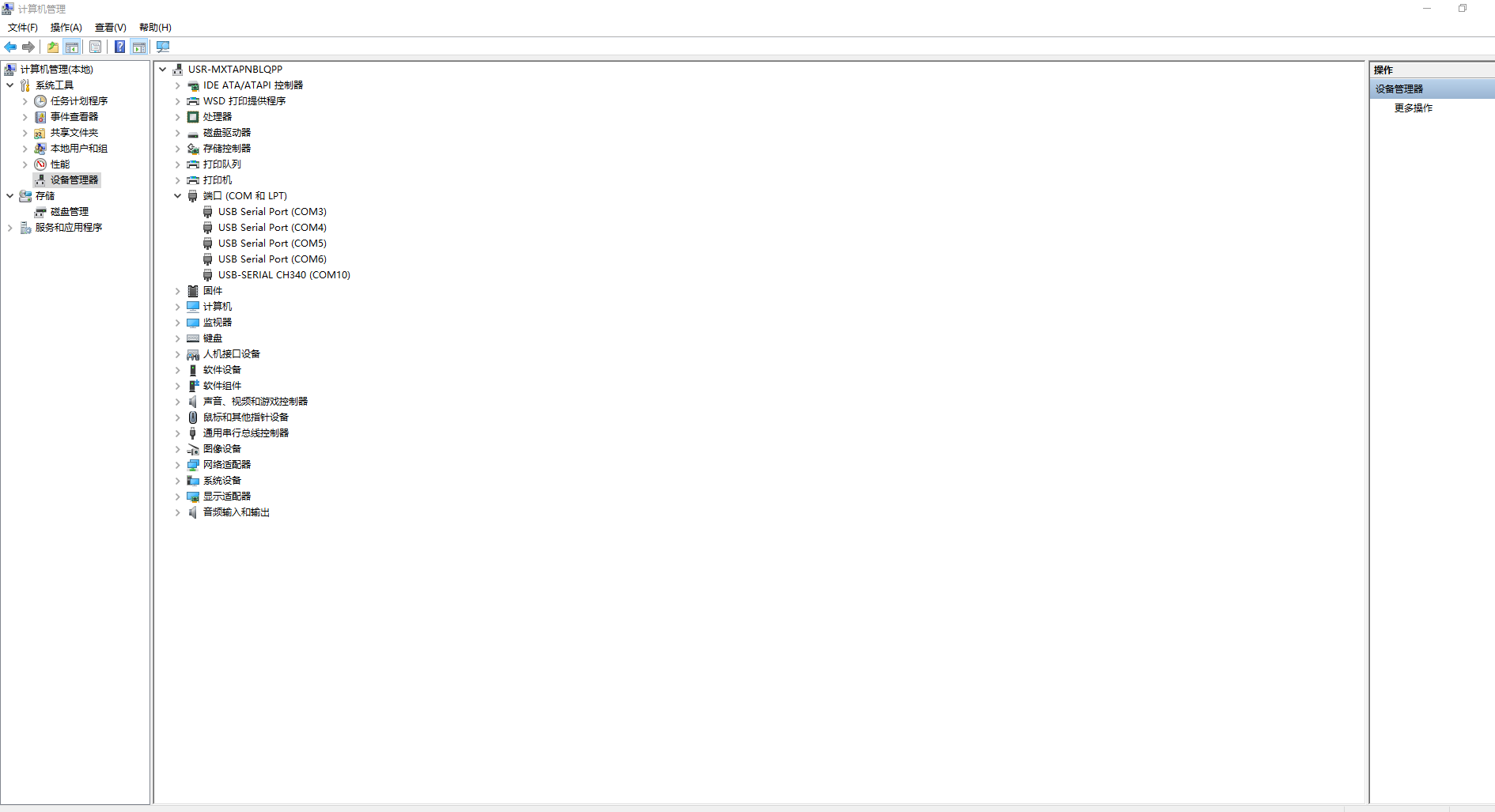

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-DR514的USB-RS485串口线COM口号，COM10。
三、USR-DR514参数设置

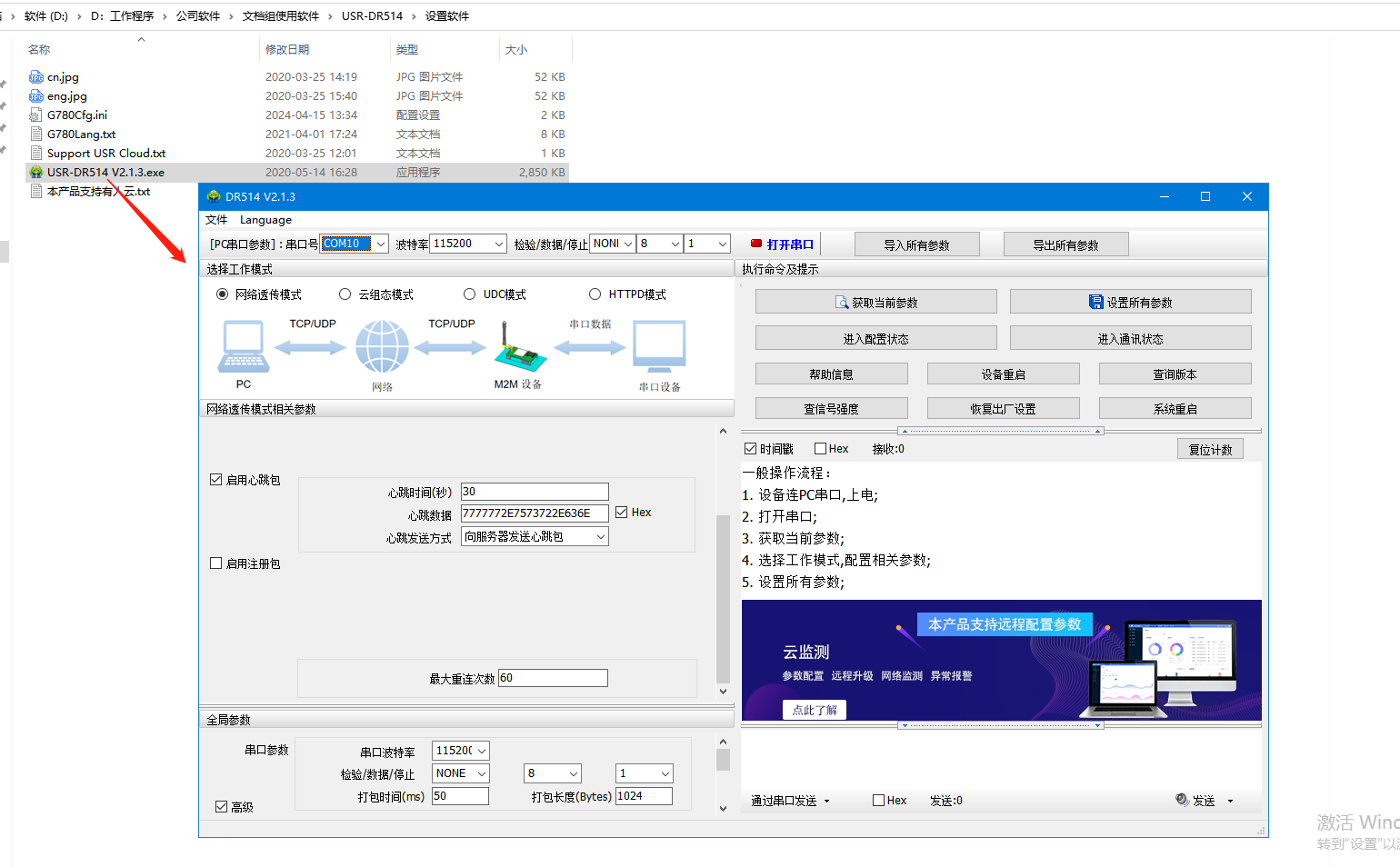

1、打开USR-DR514设置软件
2、打开串口，点击进入配置状态。

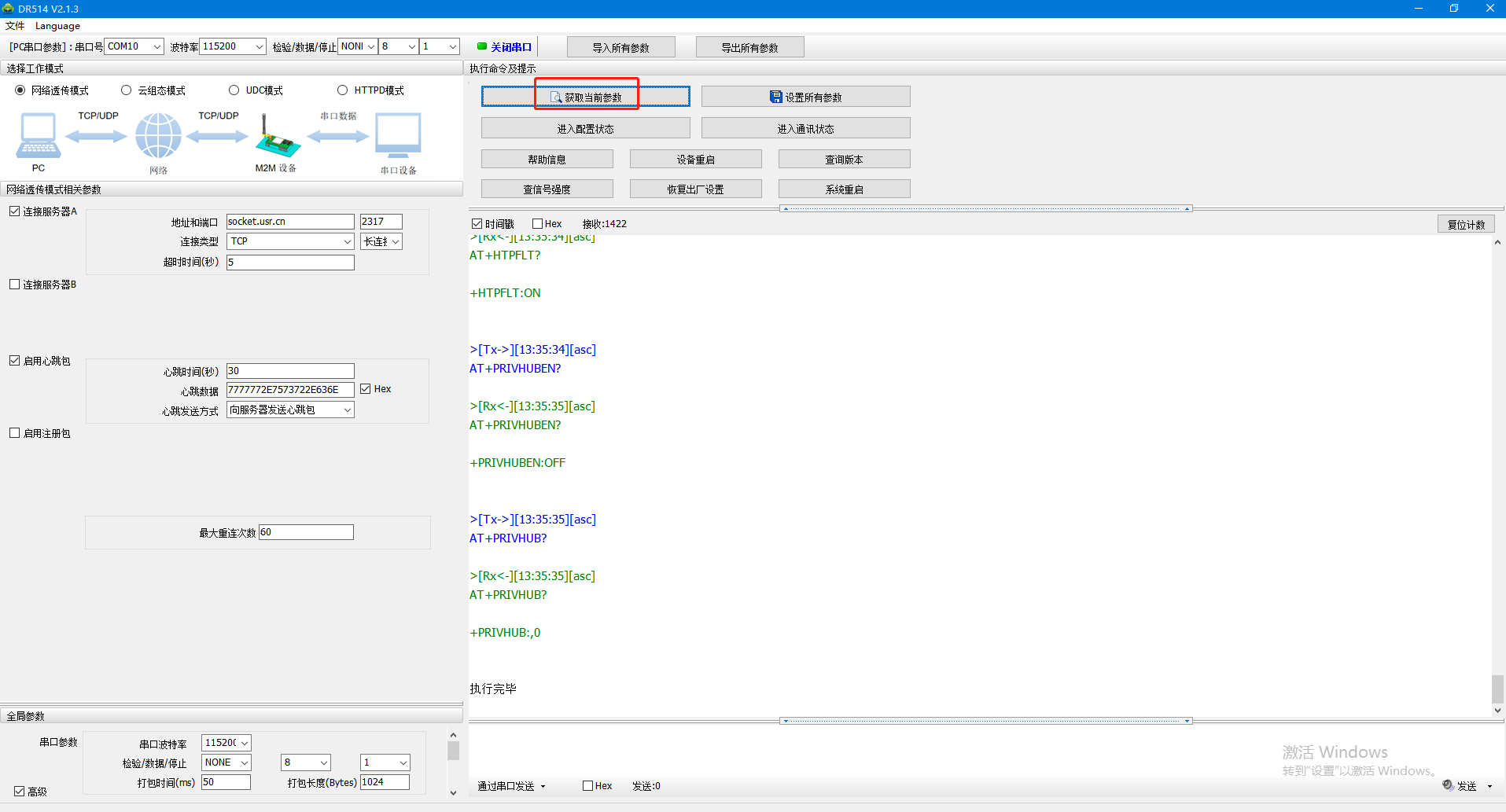

3、点击获取当前参数
4、勾选连接服务器A，地址设置远程服务器IP，端口100，连接类型TCP，长连接。心跳包功能开启，心跳时间（秒）默认是30S，心跳发送方式是心跳包发向网络，心跳数据类型选择自定义数据，自定义数据默认是Hex显示是77 77 77 2E 75 73 72 2E 63 6E，ASCII显示是www.ybljg.com，点击设置所有参数。点击设备重启。设置软件点击关闭串口。
四、功能调试
登陆远程桌面连接，打开一个网络助手，协议类型TCP server，服务器IP，本地端口100和DR514一样，点击连接。
建立TCP连接之后，网络按照30s间隔接收到心跳包数据。

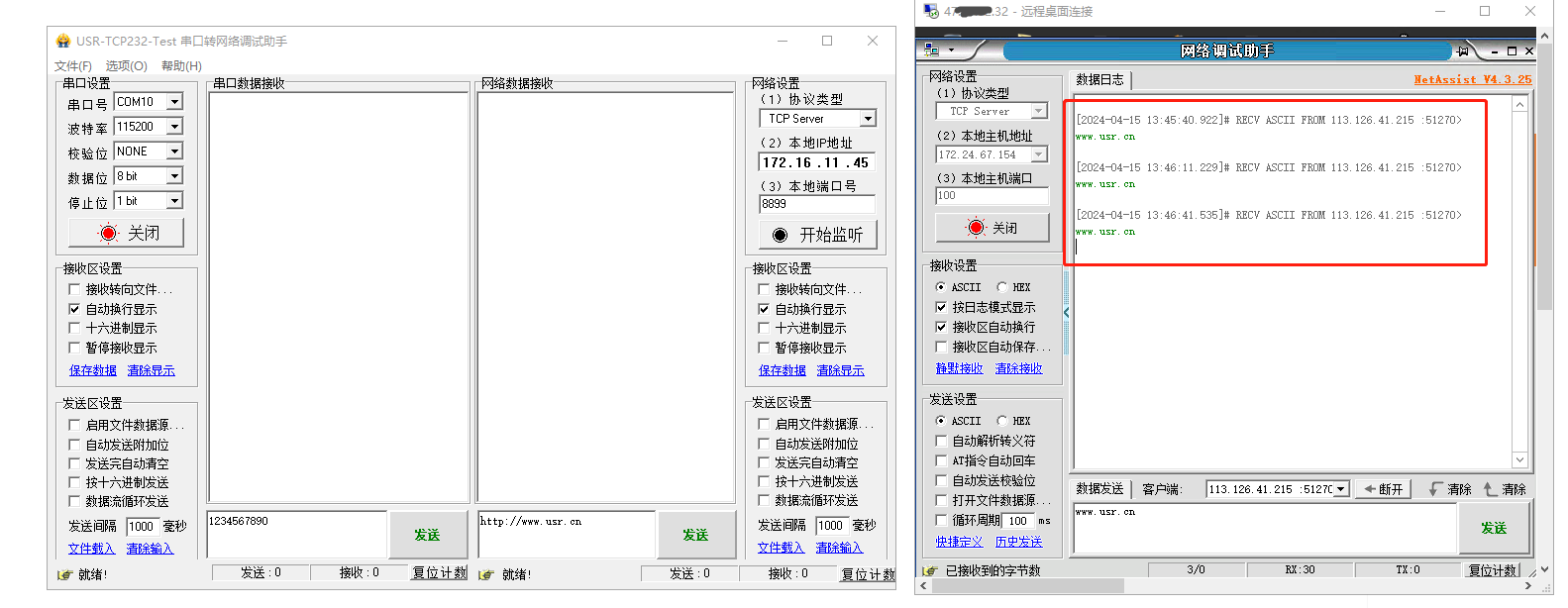

测试截图，网络助手带时间戳，可以对比上下2条数据之间的时间间隔，是心跳包时间30s。
编写人：金志方 编写日期：2024-04-22
审核人：金志方 审核日期：2024-04-22
订正版本：V1.0 订正内容：初稿
