USR-M100边缘计算采集网口PLC数据示例
一、资料下载
USR-M100 说明书官网下载链接：http://www.ybljg.com/Download/1202.html
USR-M100 规格书官网下载链接：http://www.ybljg.com/Download/1203.html
USR-M100 设置软件官网下载链接：http://www.ybljg.com/Download/1213.html
USR-M100 调试助手软件官网下载链接：http://www.ybljg.com/Download/27.html
二、硬件连接
1、所需物品
USR-M100 产品 1台
12V电源适配器 1个
超五类网线 1根
笔记本电脑 1台
2、硬件连接

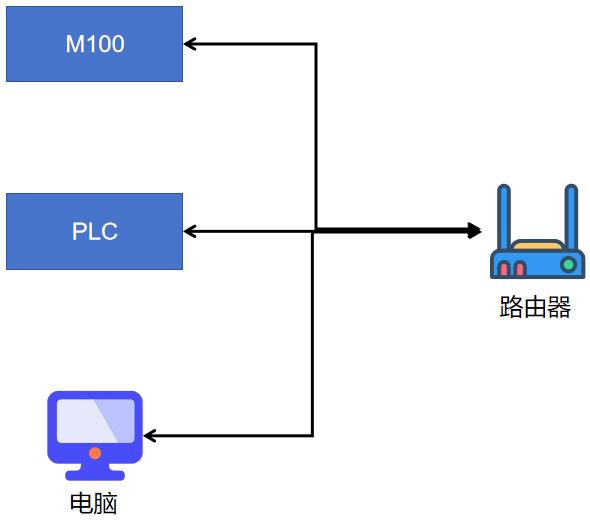

USR-M100的网口、PLC、电脑都用网线连接到同一个路由器下，然后产品接12V电源适配器上电，电脑打开设置软件。
三、产品参数设置
1、USR-M100参数设置

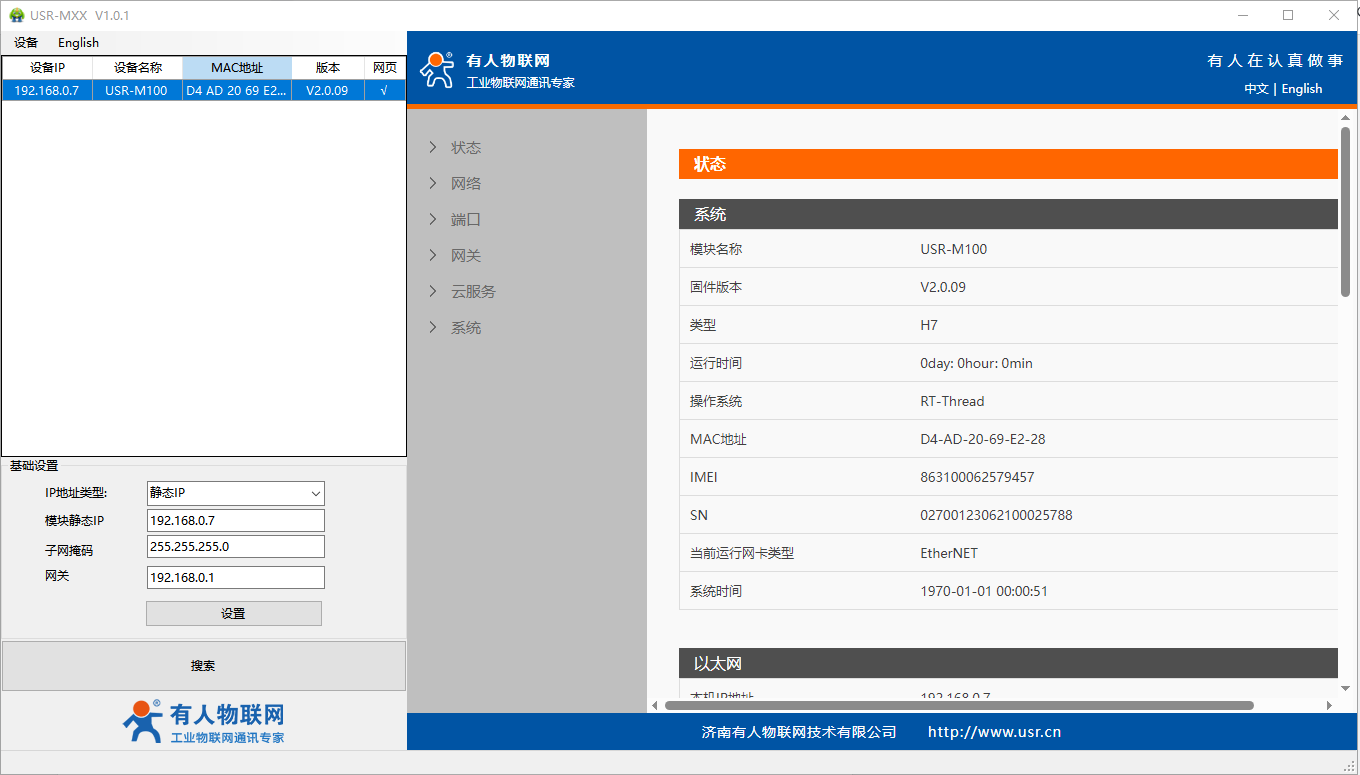

电脑打开USR-M100的设置软件，点击“搜索”按钮，搜索到设备之后，双击进入设置页面（用户名密码默认admin）

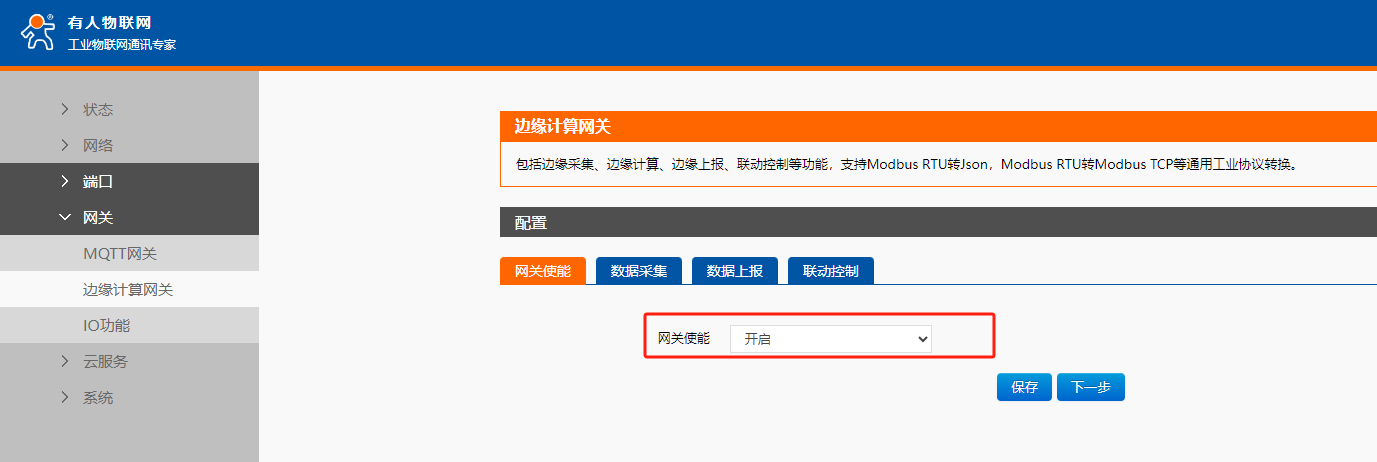

网关--边缘计算网关，网关使能选择“开启”，然后点击“下一步”；

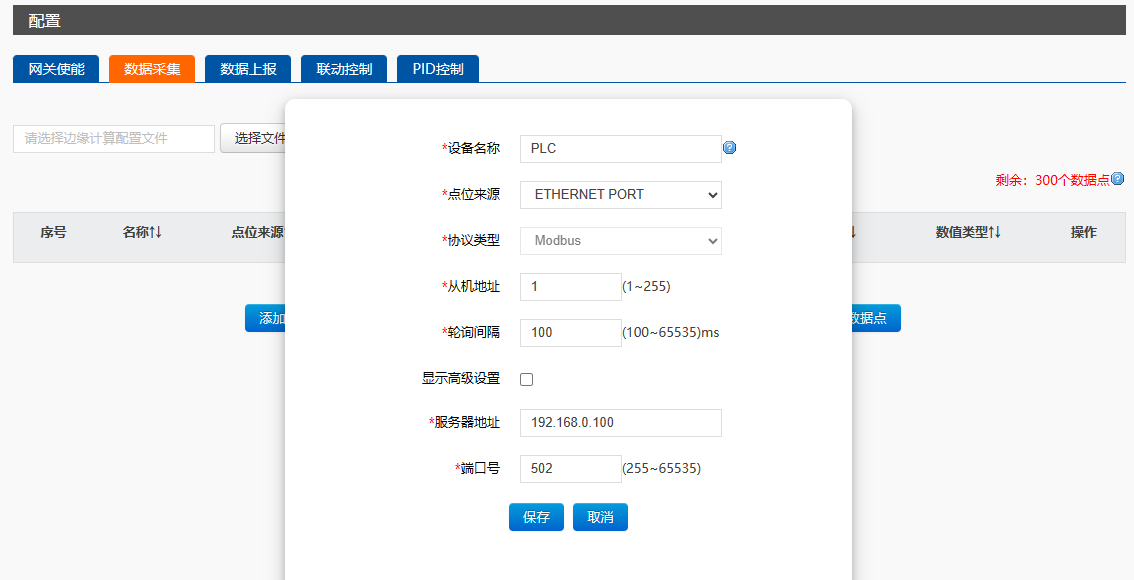

点击“添加从机”，点位来源选择“ETHERNET PORT”，配置PLC的从机地址，本例是1，还有PLC的IP和端口，本例是192.168.0.100:502，然后点击“保存”；

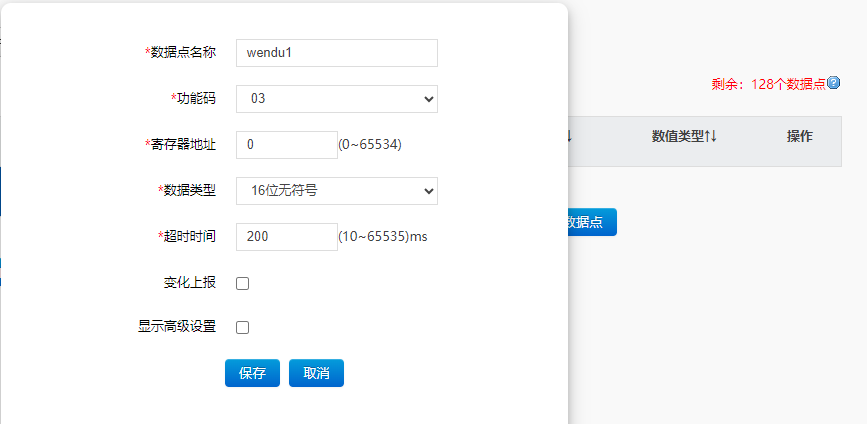

点击“添加数据点”，数据点名称配置“wendu1”，寄存器地址配置0，然后点击保存；

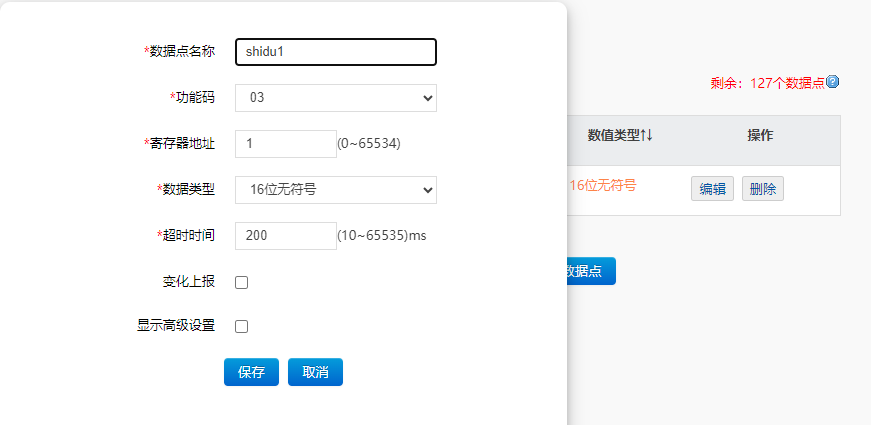

如上相同步骤操作，再添加一个点位“shidu1”，寄存器地址1；
如上数据点都添加完毕后，点击“下一步”；

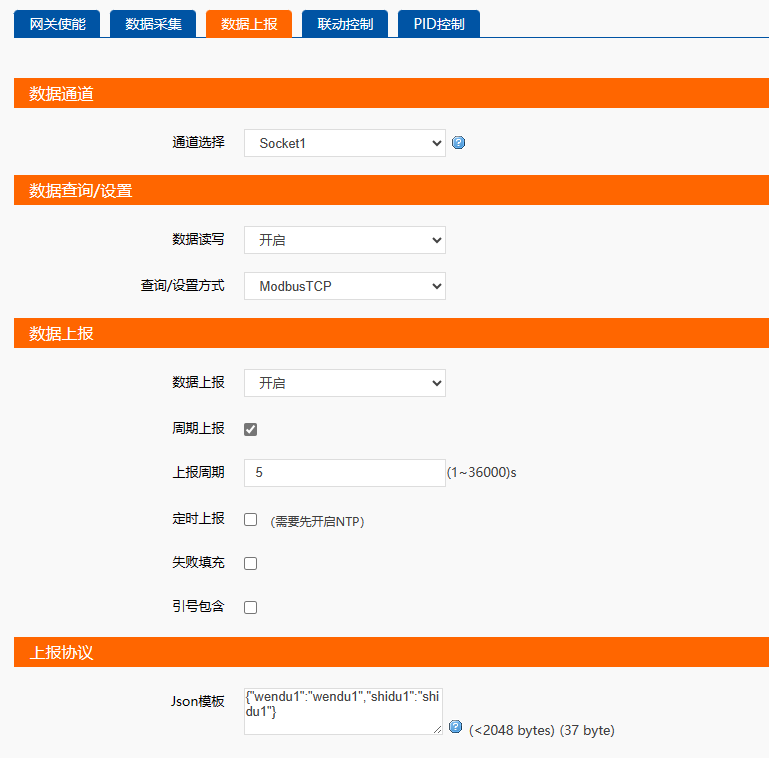

通道选择“Socket1”，数据读写选择“开启”，查询/设置方式选择“ModbusTCP”，数据上报选择“开启”，勾选“周期上报”，上报周期配置“5”，json模板配置内容：{"wendu1":"wendu1","shidu1":"shidu1"}
如下图配置，配置完毕后点击“保存”--“继续配置”；
点击“端口”--“串口1”，Socket参数本例保持默认，配置完毕后点击“保存&应用”--“继续配置”；
2、 其他软件参数设置

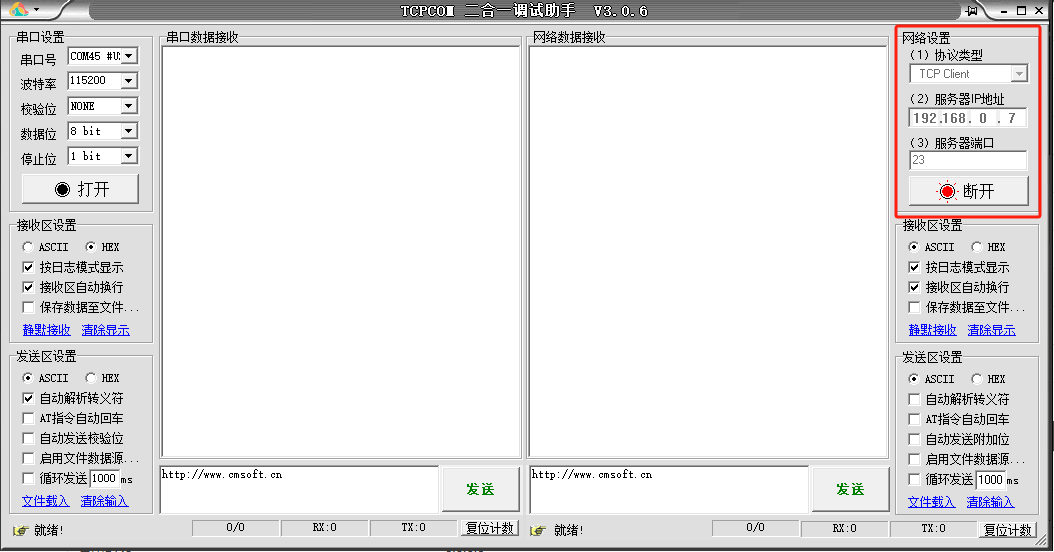

打开“网络_串口调试助手”软件，“网络设置”部分参数如下图所示，然后点击“连接”。
四、功能调试
1、功能调试
等待设备重启完毕，连接都建立后，可以看到网络调试助手能够收到PLC的数据 ：{"wendu1":45,"shidu1":25}。

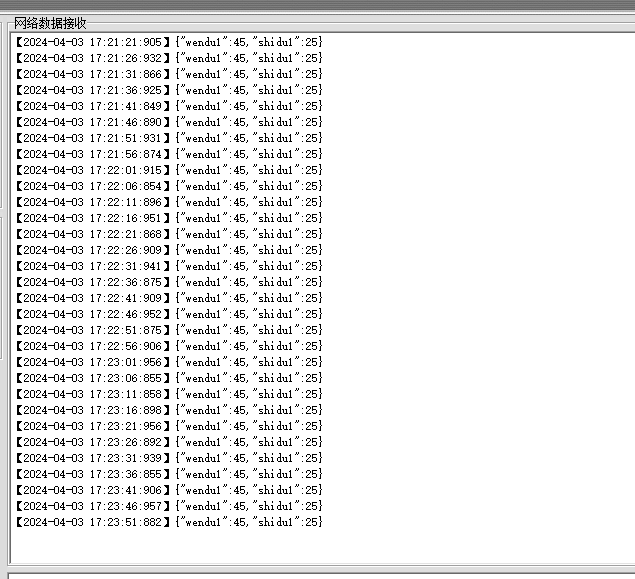

2、调试截图
编写人：马玲玉 编写日期：2024-03-23
审核人：金志方 审核日期：2024-04-07
订正版本：V1.0 订正内容：初稿
