在远程联网项目中，容易出现电源接反的误操作，然而电源的反极性通常会导致后端电容器爆炸或芯片燃烧，从而导致不可逆转的后果。因此，在串口服务器、DTU、工业路由器等联网设备的电源设计中考虑防反接功能，避免上述问题的发生。通过终端接口连接电源时，通常会进行万无一失的处理，以确保在连接不正确时不会正常插入电源。这是物理级别的防逆向设计。本文介绍了几种硬件防逆向设计。
实现此目的的最简单方法是，当电源正极连接时，电源通过二极管正向电压向负载提供电压。当电源反向时，由于二极管的单向传导和反向截止，将不为后端负载供电，这起到了保护作用。该电路具有缺点。首先，正向电压降很大。普通二极管的压降约为0.7V，肖特基二极管的导通压降为0.3V，价格相对昂贵。其次，当负载电流大时，二极管端的功耗相对较大。
该解决方案针对电源电压高且损耗要求不高的场景。
MOSFET具有极低的导通电阻和极低的损耗，使其成为以最低损耗提供反向保护的理想选择。

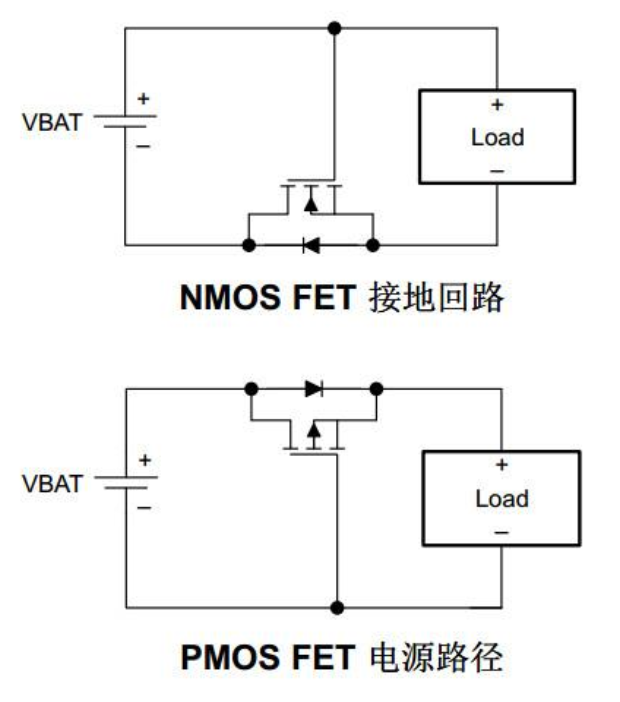

上图提供了不同MOS晶体管的电路位置，NMOS在接地回路中，PMOS在电源路径中。
在每个电路中，MOS管的体二极管面向正常电流的方向。当电源反向时，NMOS(PMOS)栅极电压为低(高)，从而阻止其导通。正确安装电源并正常通电后，NMOS(PMOS)的栅极电压将变为高电平(低电平)，并且其通道会使二极管短路。
NMOS将破坏接地回路，如果对接地回路敏感，则应将PMOS用于反向连接。在实际电路中，需要通过串联电阻来保护MOS栅极。
