WH-BLE105定点模式方式一测试示例

一、WH-BLE105从机模块参数设置：

1、COM5串口设置从机模式

（1）发送+++a进配置

（2）发送AT+MAC查询从机MAC：F4 70 0C 67 FB 1B

（3）发送AT+MODE=s 设置从机模式

（4）自动重启

2、设置定点模式方式一

（1）发送+++a进配置

（2）发送AT+WMODE=1 设置定点模式方式一

（3）发送AT+Z保存重启

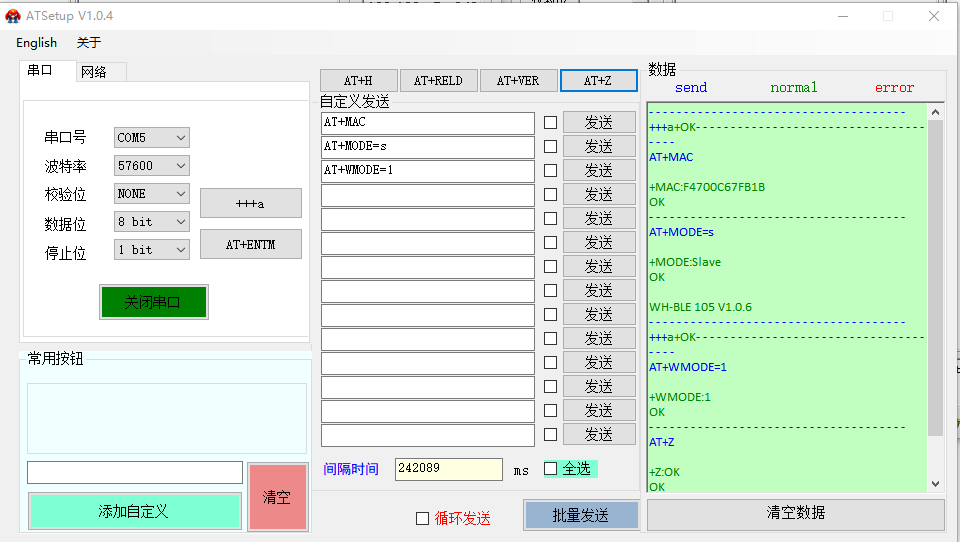

备注：设置步骤如下截图：

二、WH-BLE105主机模块参数设置：

1、COM6串口设置主机模式

（1）发送+++a进配置

（2）发送AT+MODE=m 设置主机模式

（3）自动重启

2、设置定点模式方式一

（1）发送+++a进配置

（2）发送AT+WMODE=1 设置定点模式方式一

（3）发送AT+Z保存重启

备注：设置步骤如下截图：

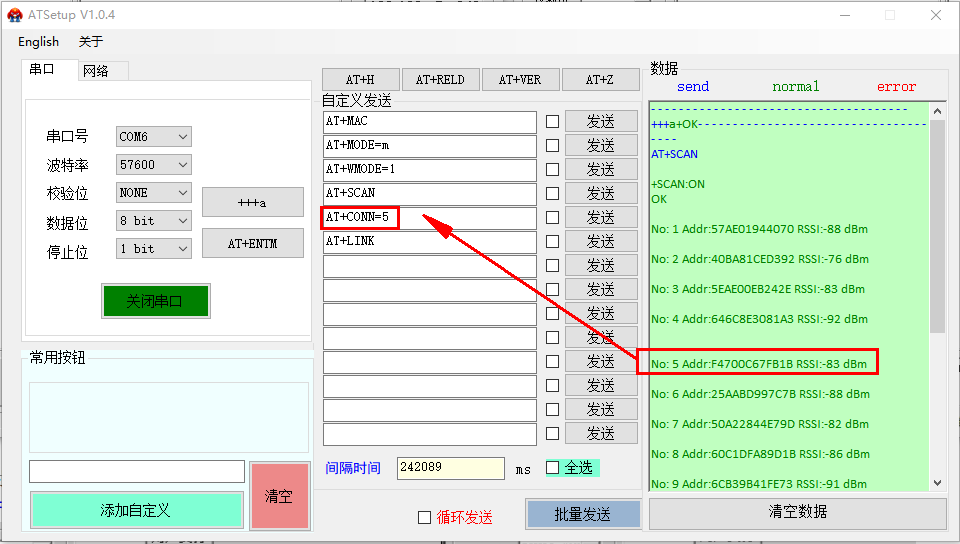

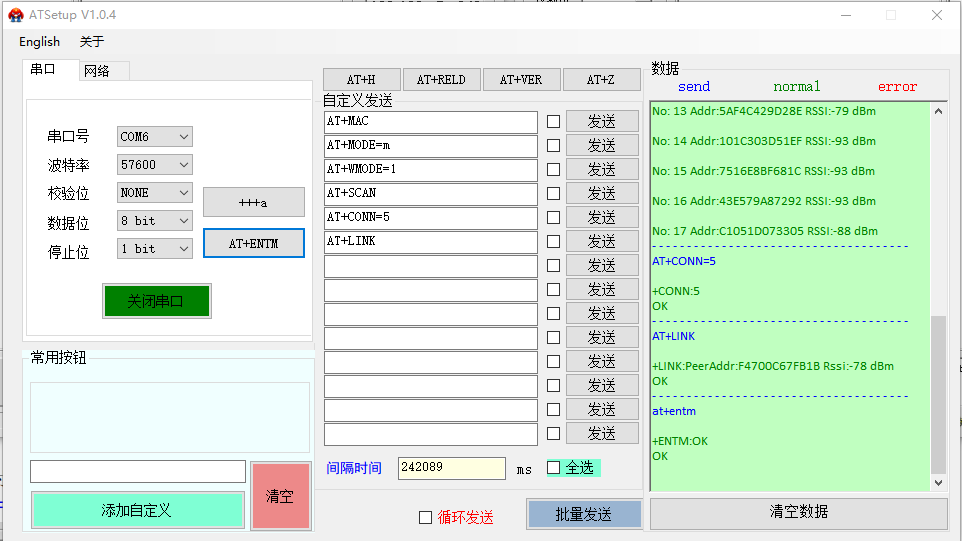

3、主机扫描并连接从机，确定连接状态，退出配置

（1）发送+++a进配置

（2）发送蓝牙扫描指令AT+SCAN 扫描从机蓝牙，找到MAC：F4 70 0C 67 FB 1B对应的序号No:5

（3）根据扫描结果进行连接，发送AT+CONN=5

（4）发送 link 指令可查询是否连接成功，可以发送AT+LINK

（5）查询连接成功后，发送指令退出 AT 模式即可进行数据传输： AT+ENTM

备注：设置步骤如下截图：

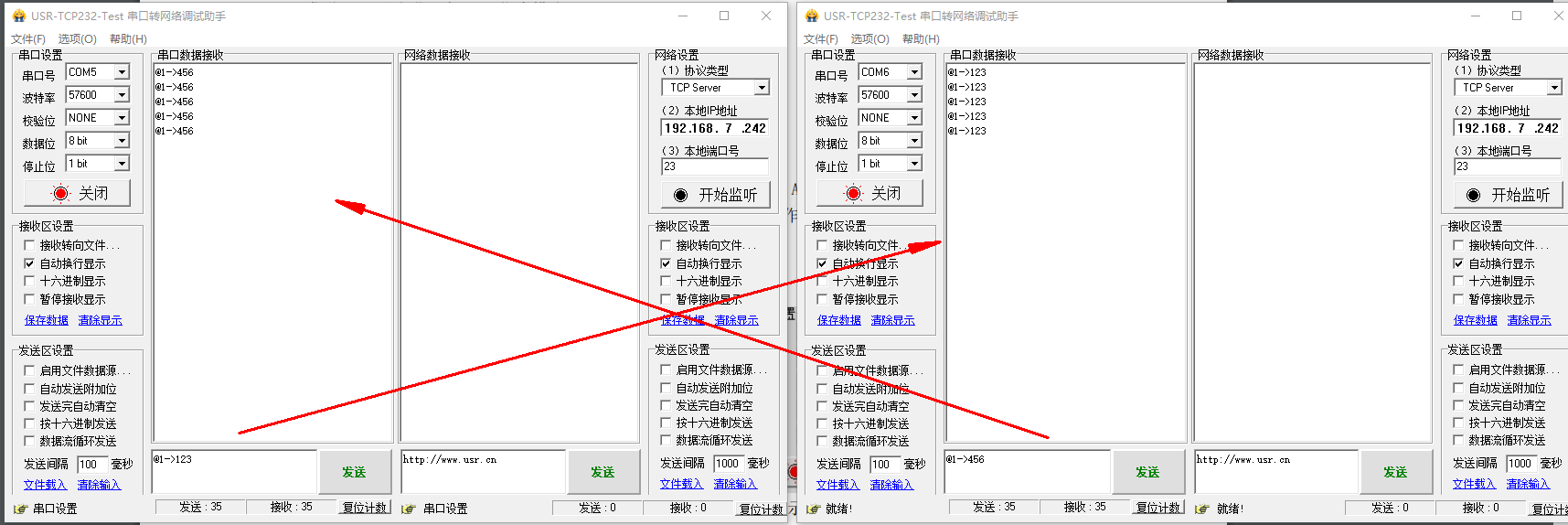

三、WH-BLE105从机和WH-BLE105主机通讯测试：

WMODE=1 时，数据发送前需增加@n->协议头，且接收时数据前自动增加数据来向指示，具体可参考示例截图。

备注：COM5 接的从机，COM6接的主机
