WH-BLE105定点模式方式一的一主三从测试示例

一、WH-BLE105从机1模块参数设置：

1、COM4串口设置从机模式

（1）发送+++a进配置

（2）发送AT+MAC查询从机MAC：F4 70 0C 67 FB 1B

（3）发送AT+MODE=s 设置从机模式

（4）自动重启

2、设置定点模式方式一

（1）发送+++a进配置

（2）发送AT+WMODE=1 设置定点模式方式一

（3）发送AT+Z保存重启

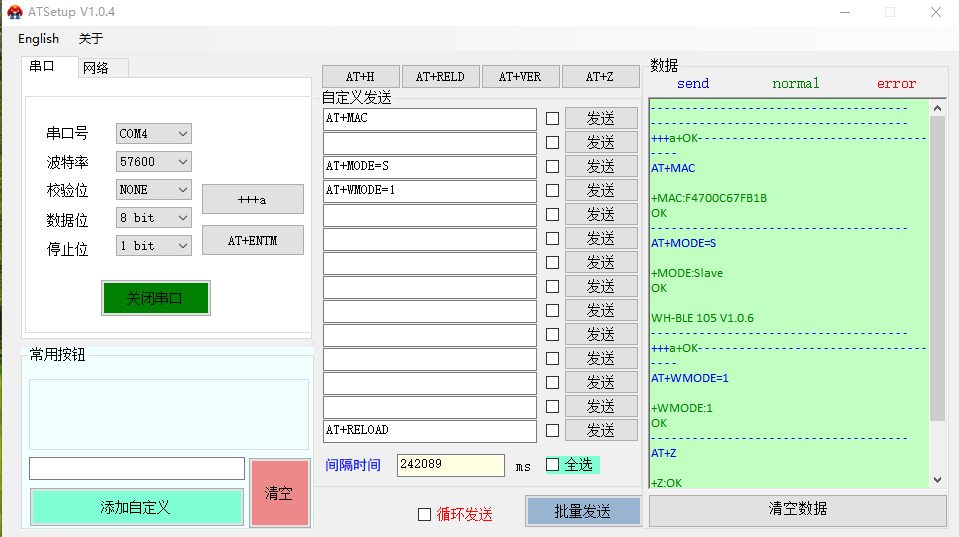

备注：设置步骤如下截图：

    z

二、WH-BLE105从机2模块参数设置：

1、COM5串口设置从机模式

（1）发送+++a进配置

（2）发送AT+MAC查询从机MAC：F4 70 0C 68 01 B7

（3）发送AT+MODE=s 设置从机模式

（4）自动重启

2、设置定点模式方式一

（1）发送+++a进配置

（2）发送AT+WMODE=1 设置定点模式方式一

（3）发送AT+Z保存重启

备注：设置步骤如下截图：

三、WH-BLE105从机3模块参数设置：

1、COM6串口设置从机模式

（1）发送+++a进配置

（2）发送AT+MAC查询从机MAC：F4 70 0C 68 01 B6

（3）发送AT+MODE=s 设置从机模式

（4）自动重启

2、设置定点模式方式一

（1）发送+++a进配置

（2）发送AT+WMODE=1 设置定点模式方式一

（3）发送AT+Z保存重启

备注：设置步骤如下截图：

四、WH-BLE105主机模块参数设置：

1、COM7串口设置主机模式

（1）发送+++a进配置

（2）发送AT+MAC查询主机MAC：F4 70 0C 67 FB 21

（3）开启多连接模式： AT+MULTILINK=ON

（4）发送AT+MODE=m 设置主机模式

（5）自动重启

2、设置定点模式方式一

（1）发送+++a进配置

（2）发送AT+WMODE=1 设置定点模式方式一

（3）发送AT+Z保存重启

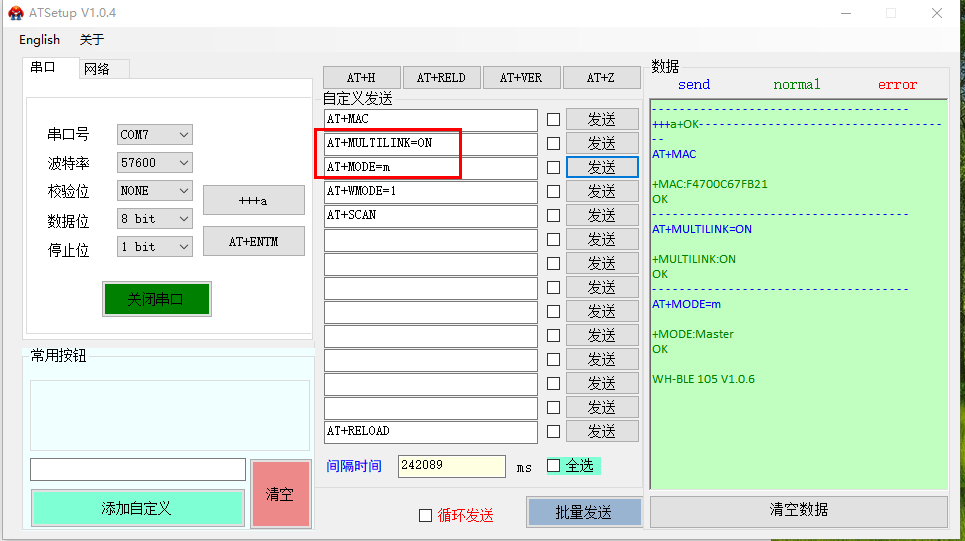

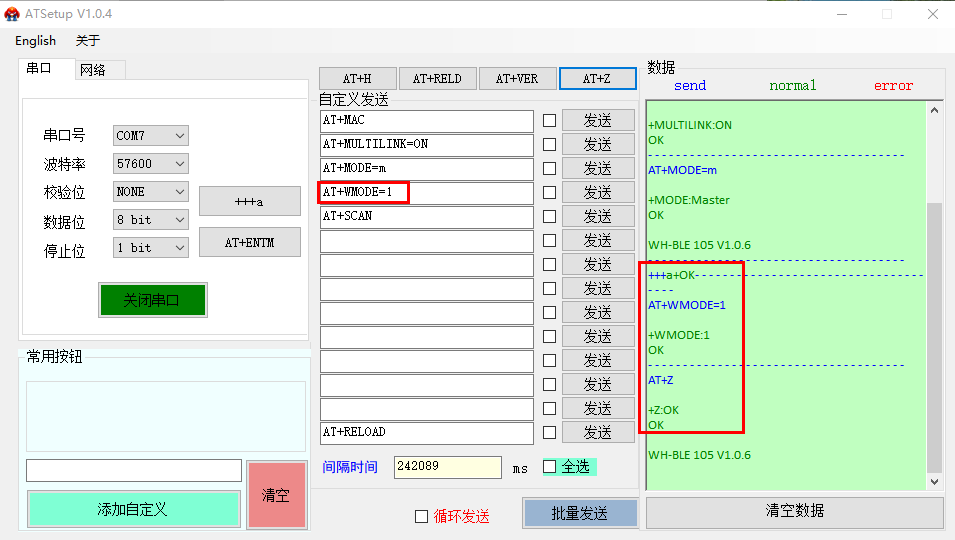

备注：设置步骤如下截图：

3、主机扫描并连接从机，确定连接状态，退出配置

（1）发送+++a进配置

（2）发送蓝牙扫描指令AT+SCAN 扫描从机蓝牙，找到3个从机MAC对应的序号No

（3）根据扫描结果进行连接，依次发送AT+CONN=1、AT+CONN=2、AT+CONN=3，连接3个从机

（4）发送 link 指令可查询是否连接成功，可以发送AT+LINK

（5）查询连接成功后，发送指令退出 AT 模式即可进行数据传输： AT+ENTM

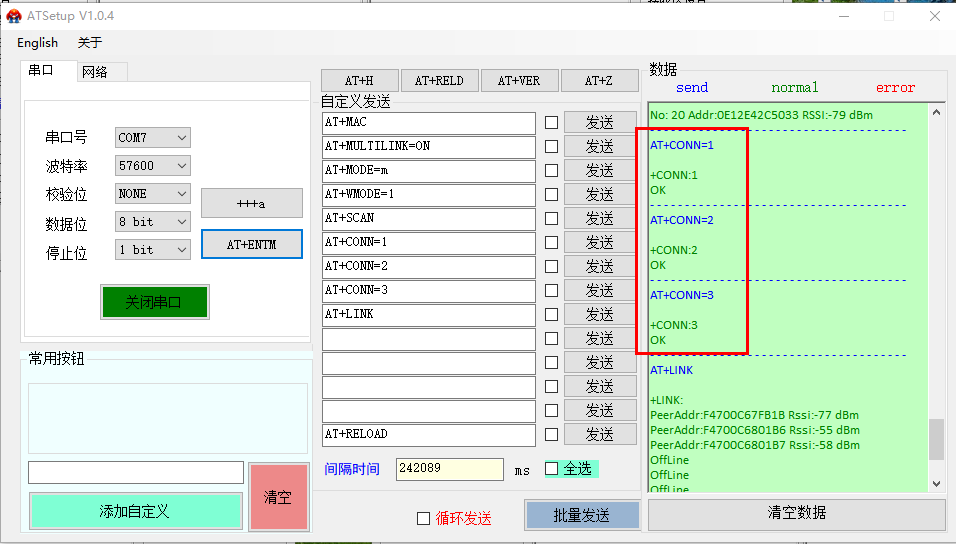

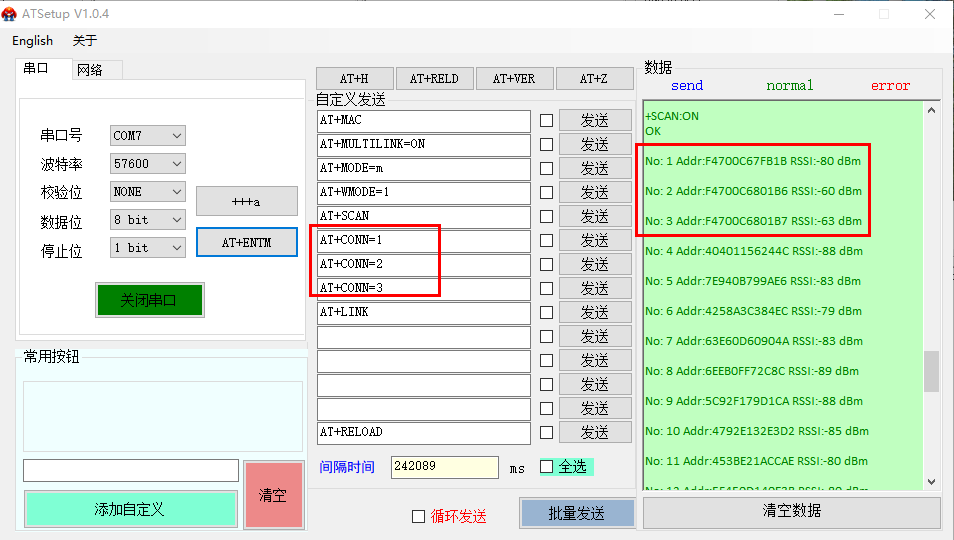

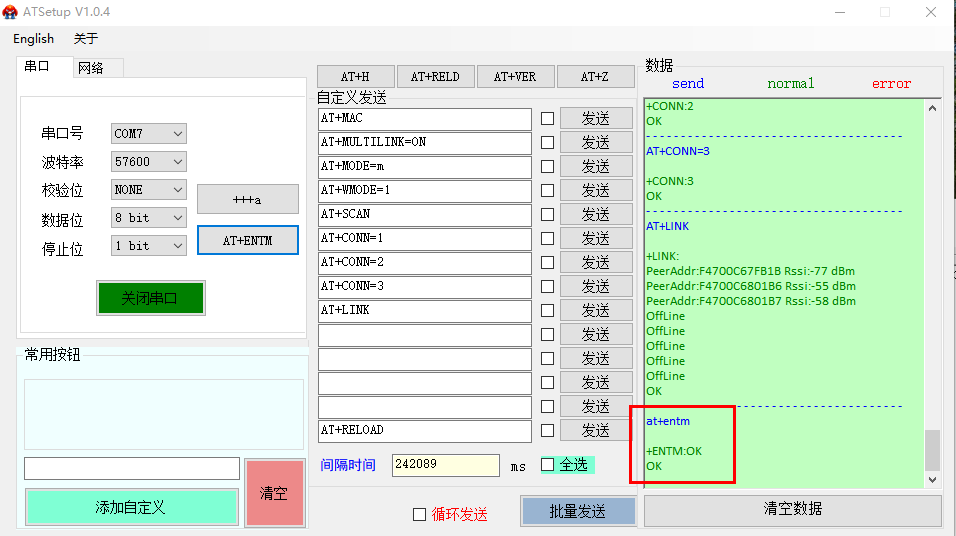

备注：设置步骤如下截图：

五、WH-BLE105从机和WH-BLE105主机通讯测试：

WMODE=1 时，数据发送前需增加@n->协议头，且接收时数据前自动增加数据来向指示，具体可参考示例截图。

备注：COM7 接的主机，COM4接的从机1，COM5接的从机2，COM6接的从机3。

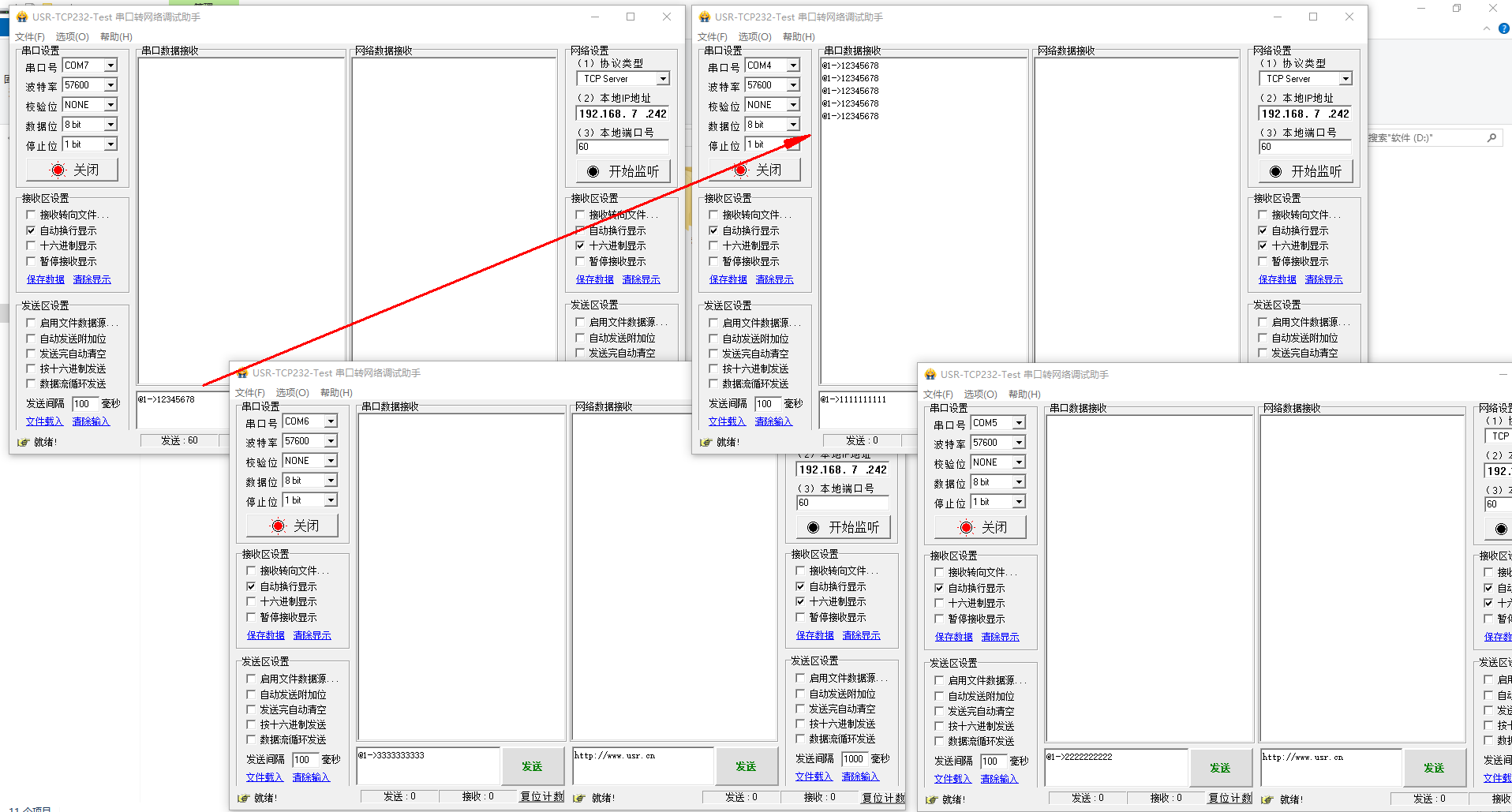

1、从机给主机发送数据：

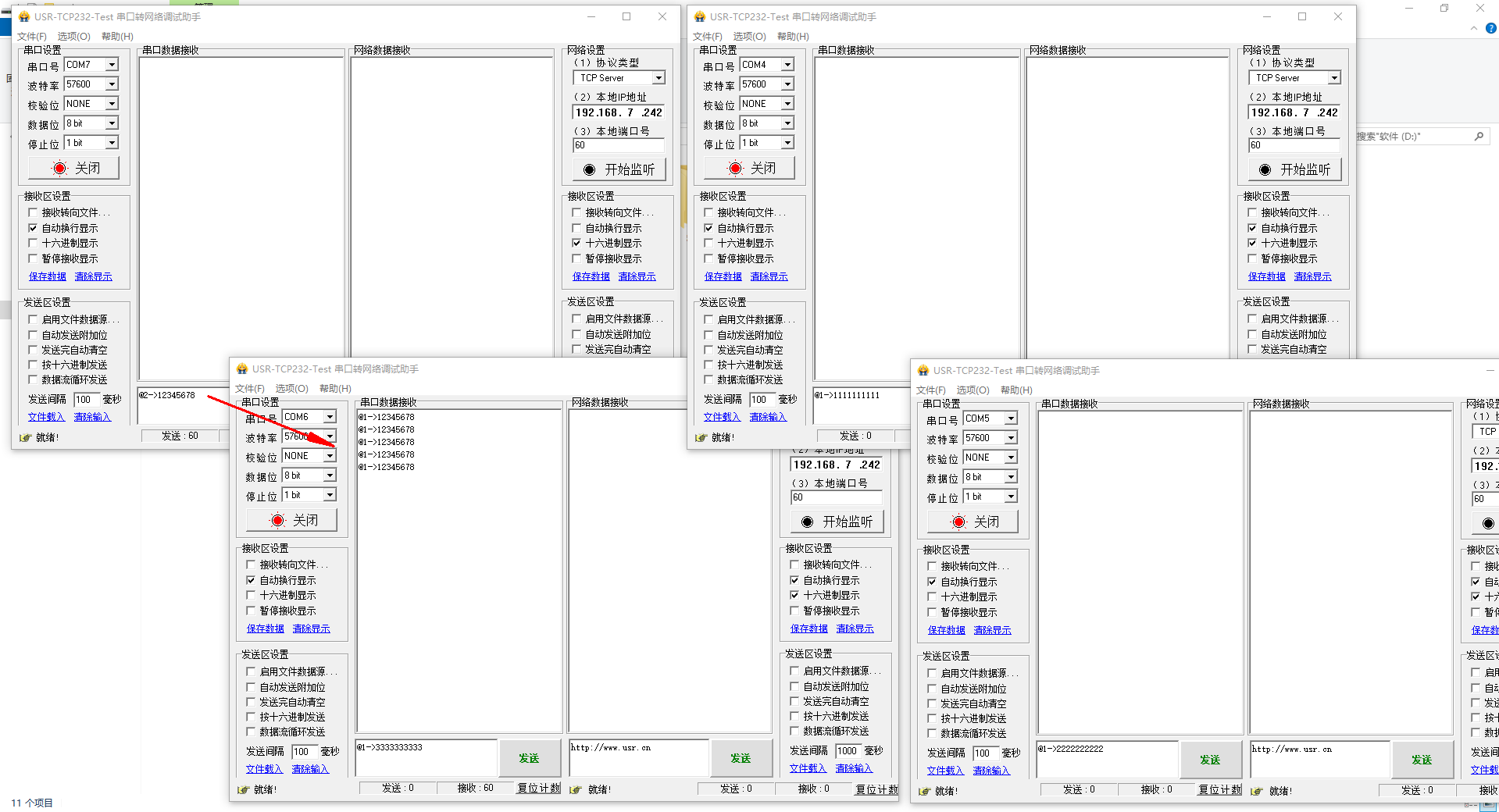

3个从机发送数据，前面带@1->，主机可以收到3个从机发送的数据。

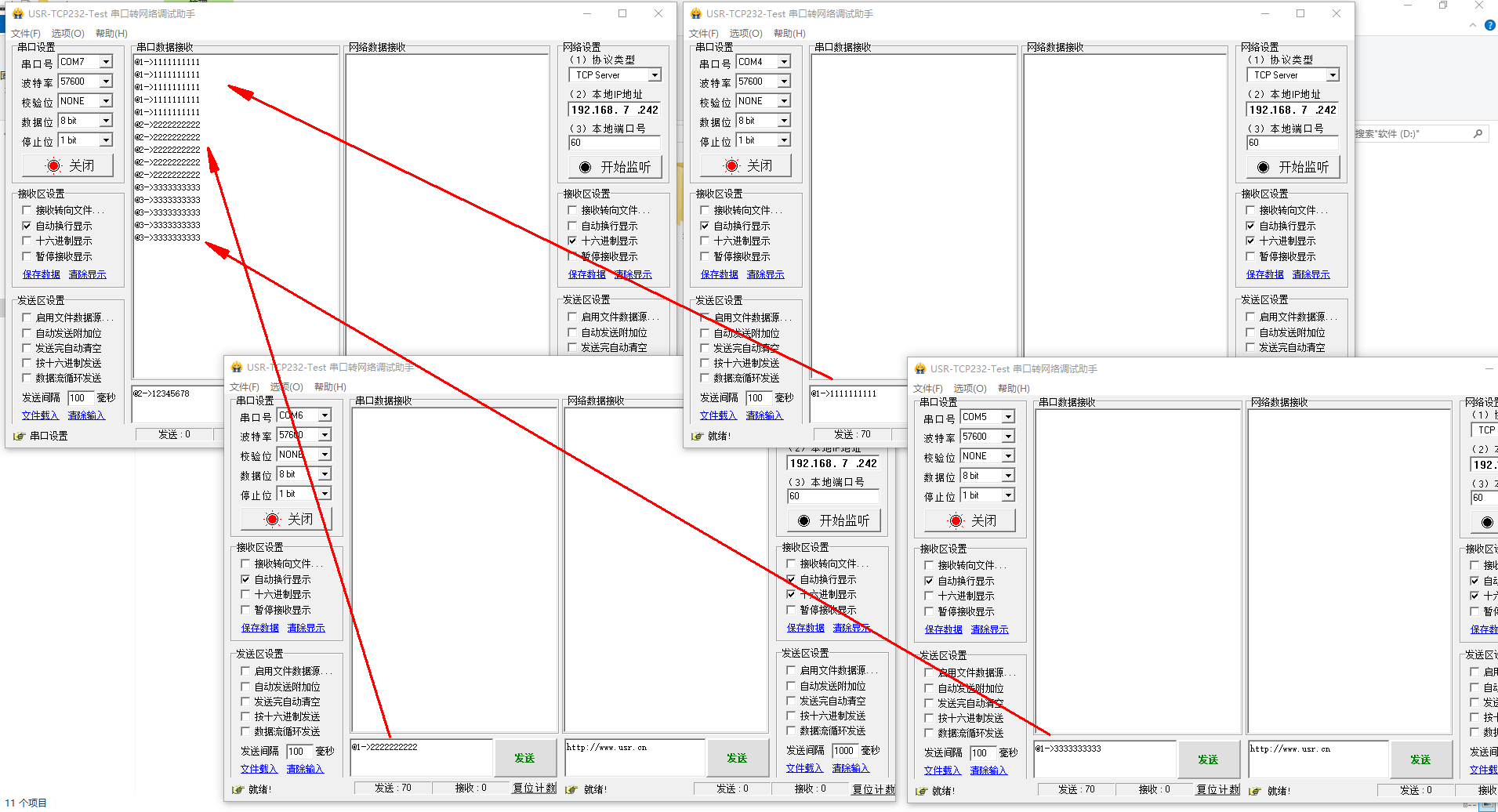

2、主机给从机1发送数据：

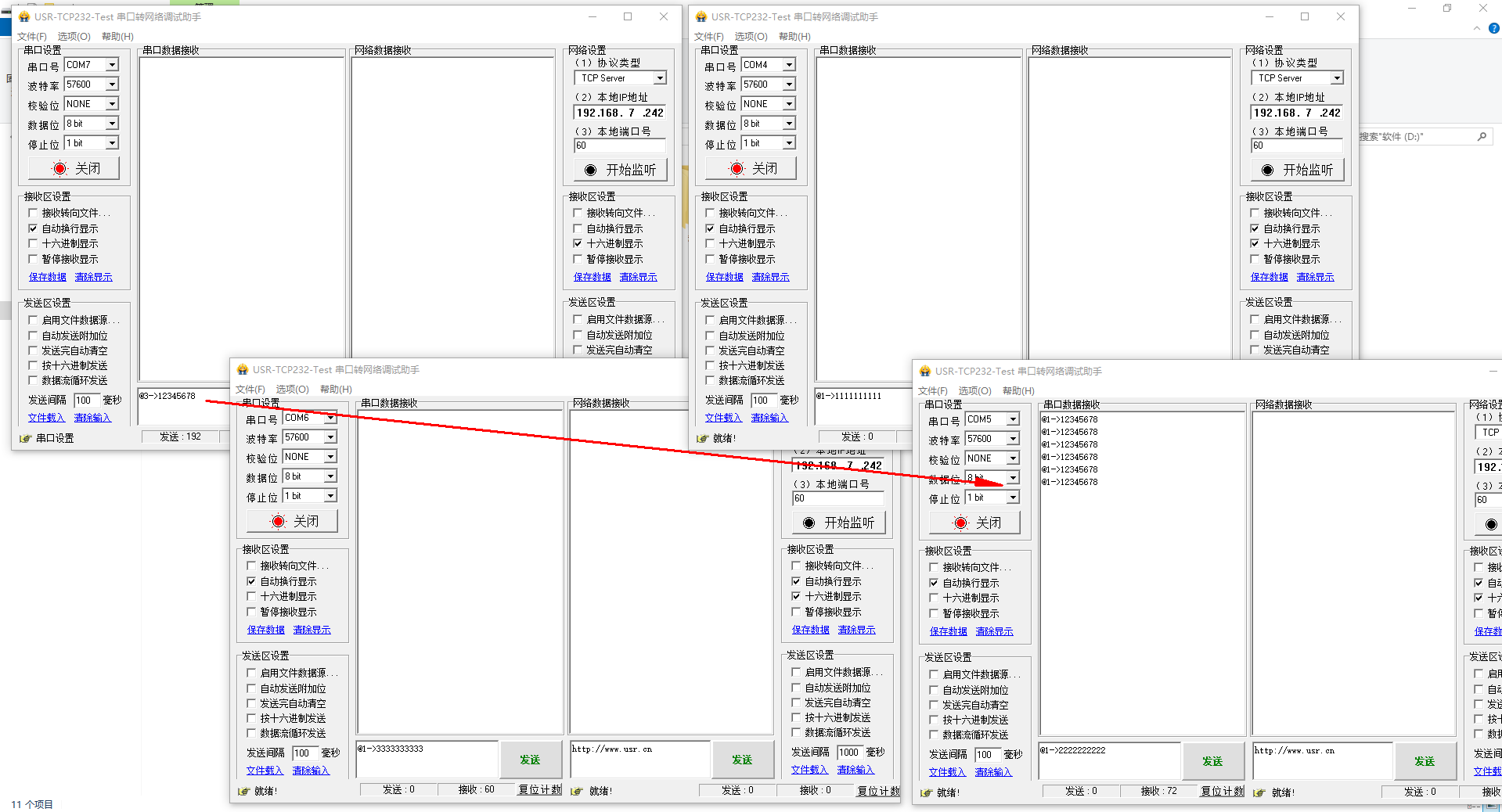

主机发送数据，前面带@1->，从机1接收到主机发送的数据。

3、主机给从机2发送数据：

主机数据，前面带@3->，从机2接收到主机发送的数据。

4、主机给从机3发送数据：

主机数据，前面带@2->，从机3接收到主机发送的数据。
