一、资料下载：

1、USR-LG206-L-C网关协议说明书：http://www.ybljg.com/Download/598.html

2、USR-LG206-L-C 设置软件：http://www.ybljg.com/Download/693.html

3、USR-TCP232-TEST串口网络调试助手http://www.ybljg.com/Product/78.html

4、USR-LG220-L说明书：http://www.ybljg.com/Download/817.html

二、硬件连接：

1、需要准备的物品：

USR-LG206-L-C 1个

USR-LG220 1个

USR-RS232 串口线 1条

12V电源适配器 2个

笔记本电脑 1台

2、硬件连接：

本次透传数据测试

第一步：USR-LG206-L-C的232串口接USB-RS232串口线接电脑，然后接12V电源适配上电。

第二步：USR-LG220接12V电源适配上电。电脑连接USR-LG220的WiFi。

连接框图如下：

三、准备工作：

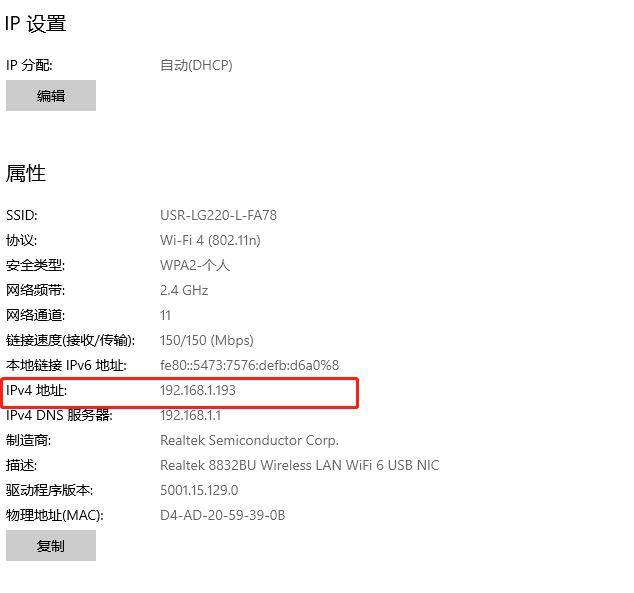

1、查看电脑的本机IP：

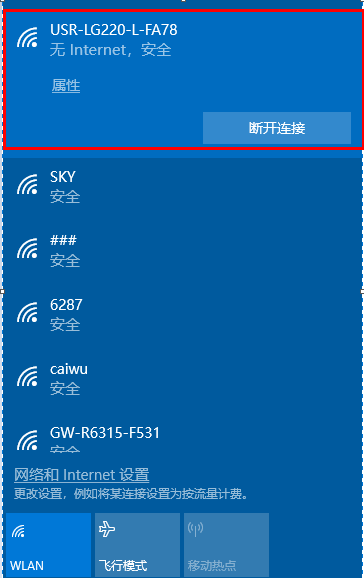

电脑无线网卡搜索并连接USR-LG220的WiFi，WiFi密码是www.ybljg.com。其他网卡禁用，打开控制面板，

查看无线网卡状态，IPv4的IP地址。

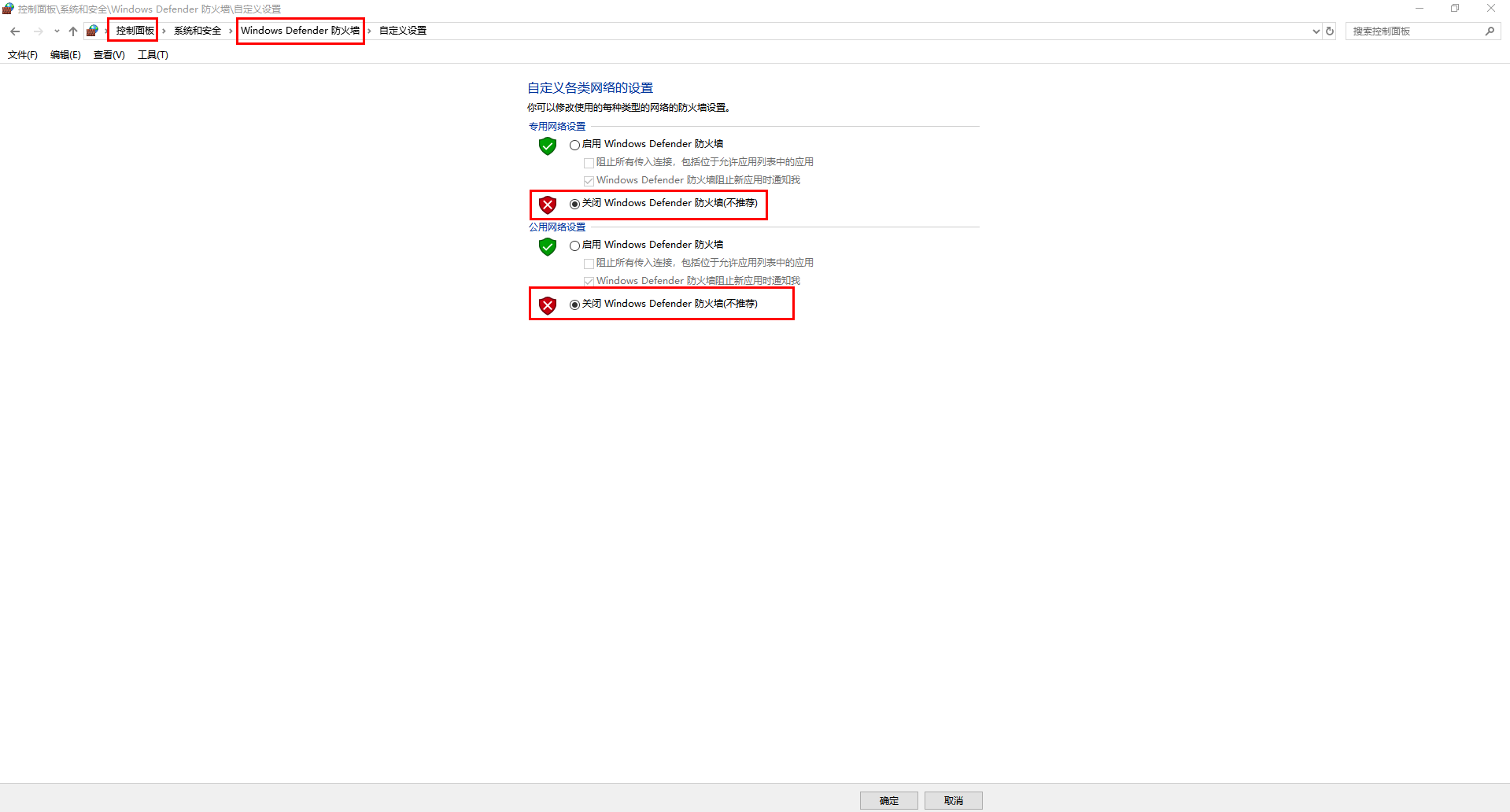

2、关闭防火墙：

3、查看端口号：

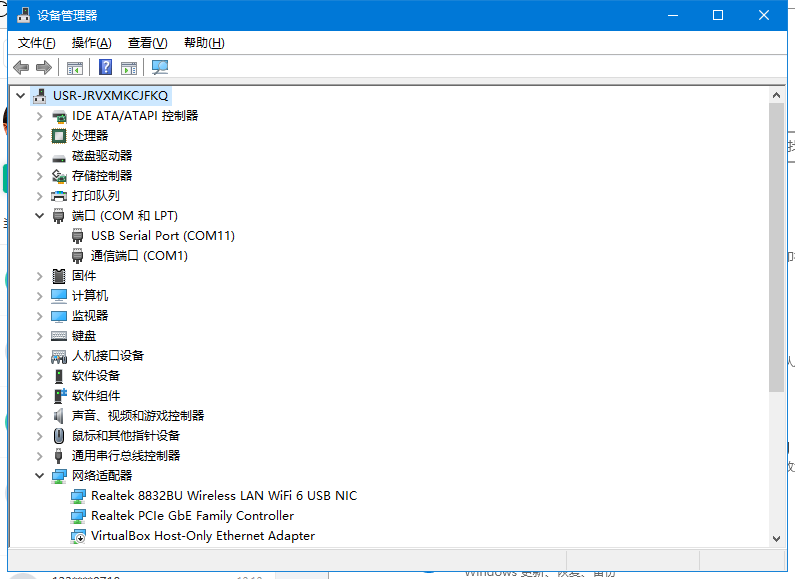

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-LG206-L-C的USB-RS232串口线COM口号。本案例为com11

四、USR-LG220参数设置：

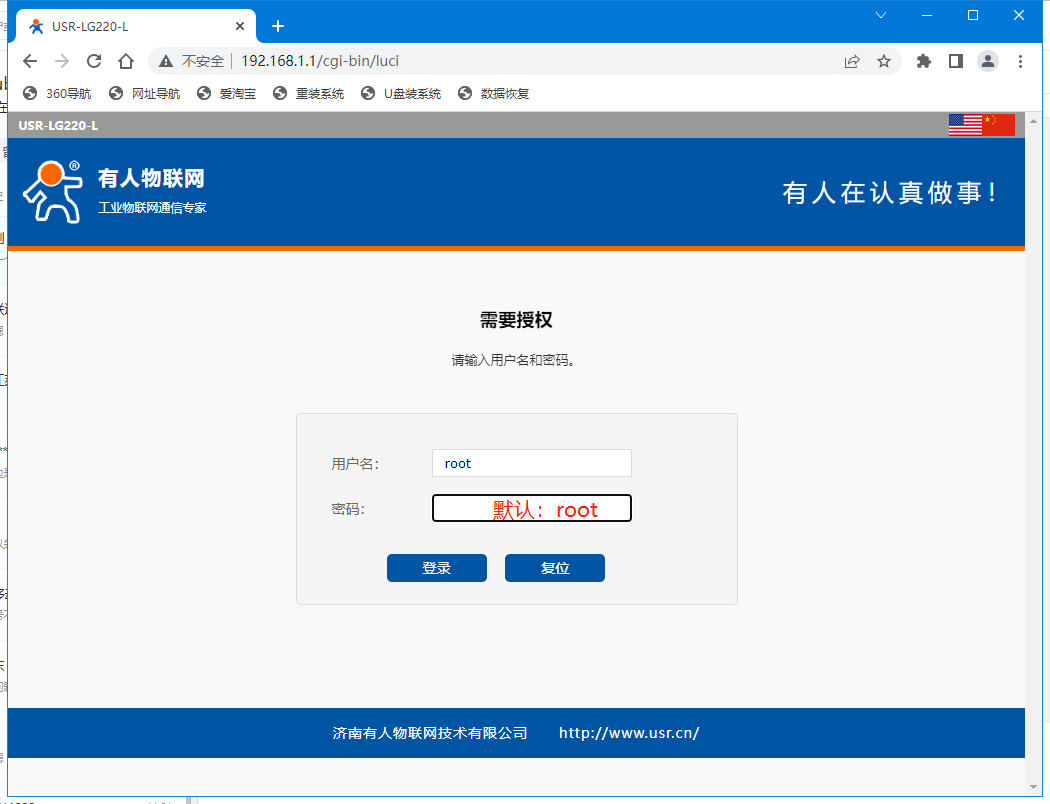

1、登录USR-LG220内置网页：
电脑连接上LG220的wifi之后，点击无线网卡的属性可以看到此时电脑获取到192.168.1.X的ip地址。打开电脑的浏览器（建议使用谷歌）输入设备默认ip：192.168.1.1进入设备的内置网页。

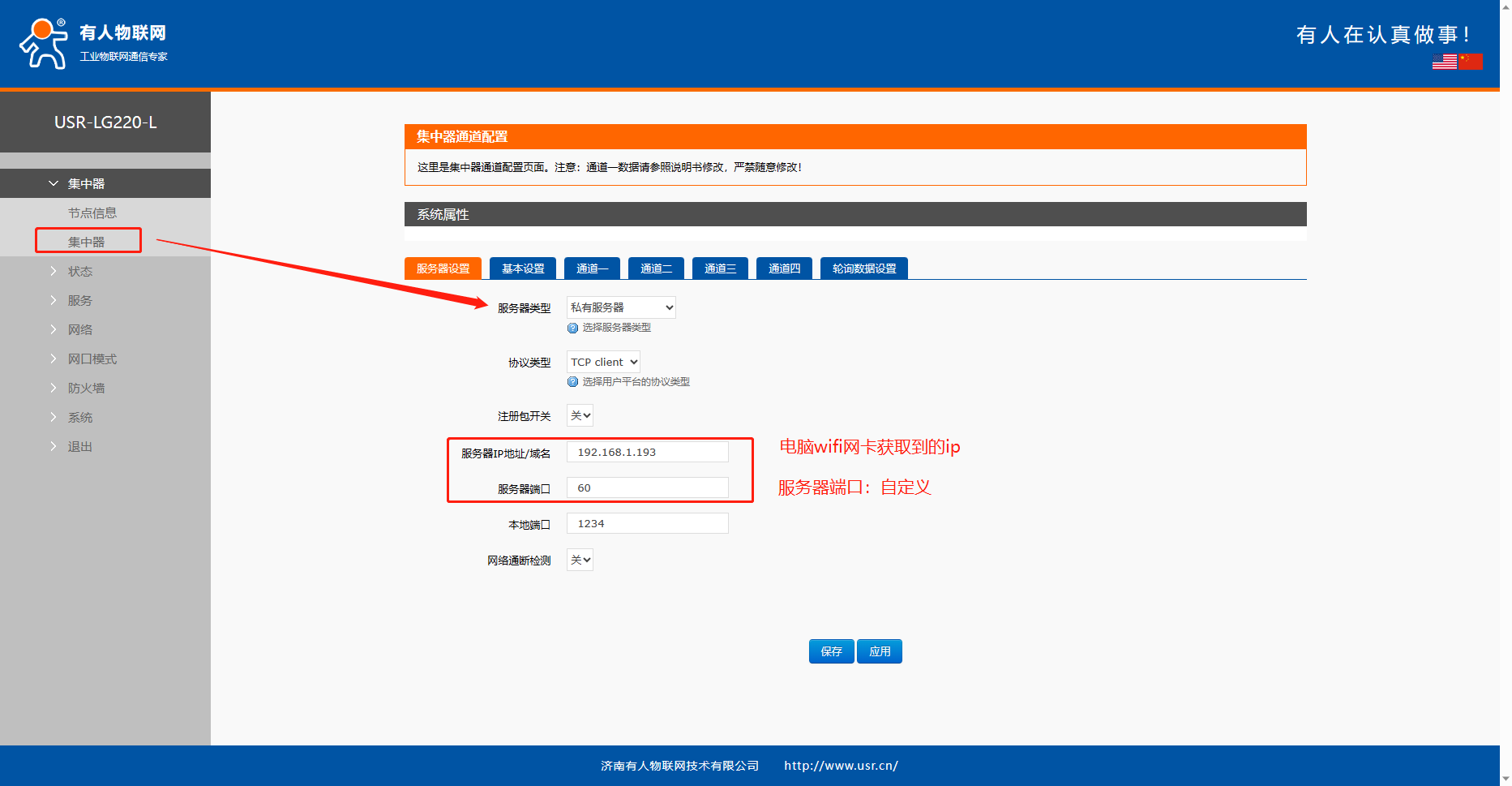

2、配置USR-LG220服务器设置

服务器类型：私有服务器

协议类型：TCP client

服务器IP：192.168.1.193

服务器端口：60

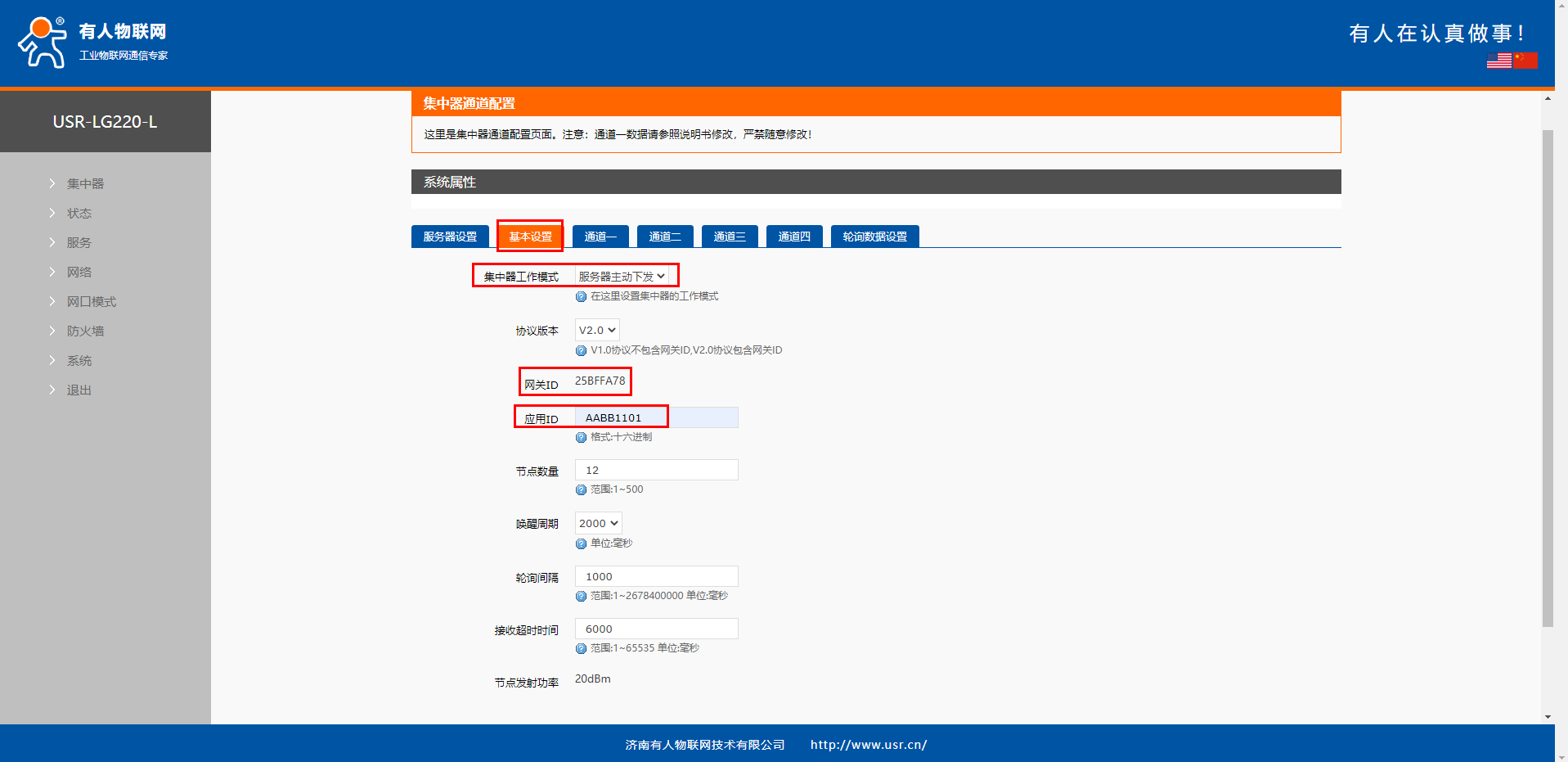

3、配置USR-LG220基本设置

集中器工作模式：服务器主动下发

网关ID：25BFFA78

应用ID：AABB1101

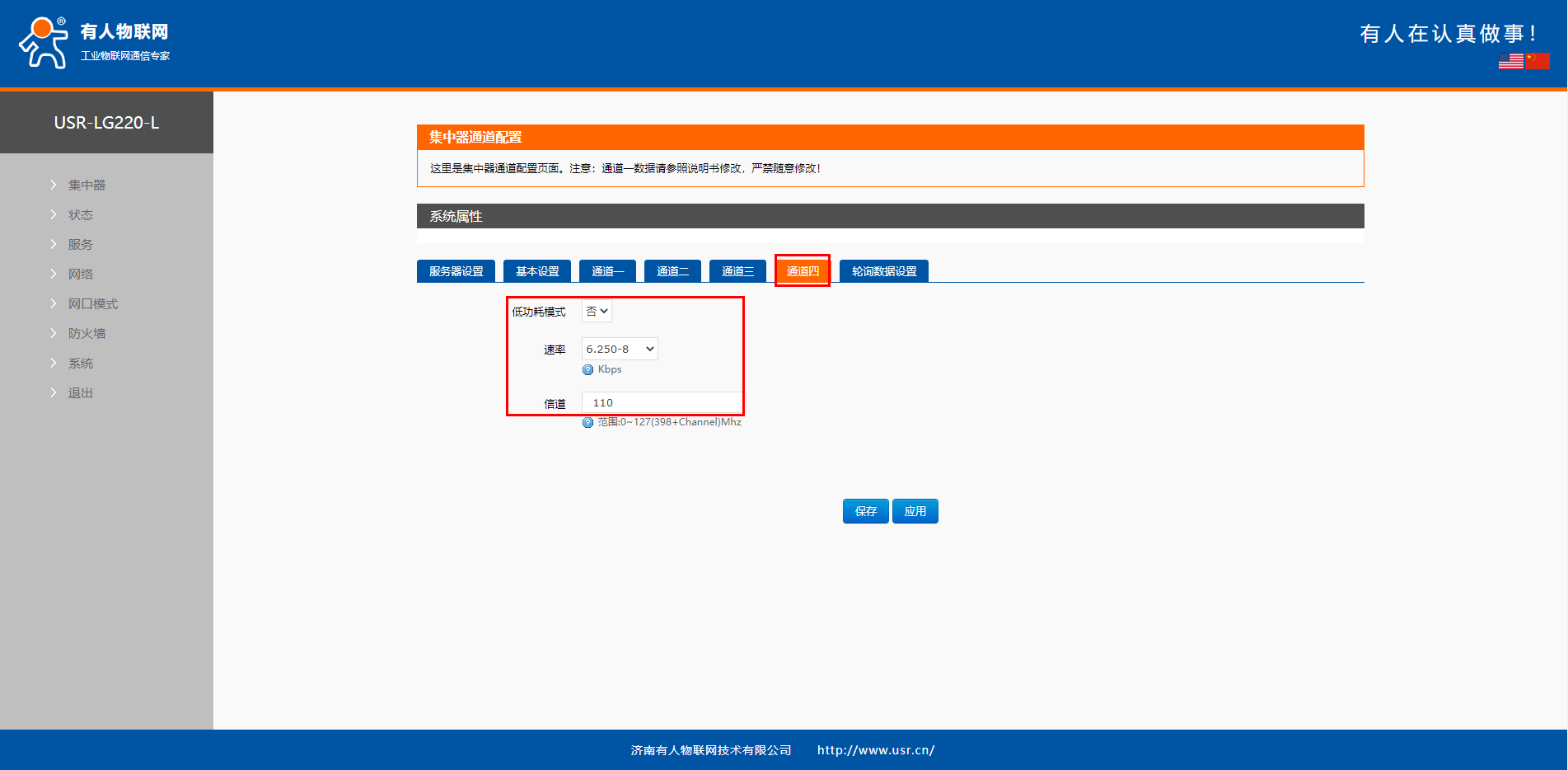

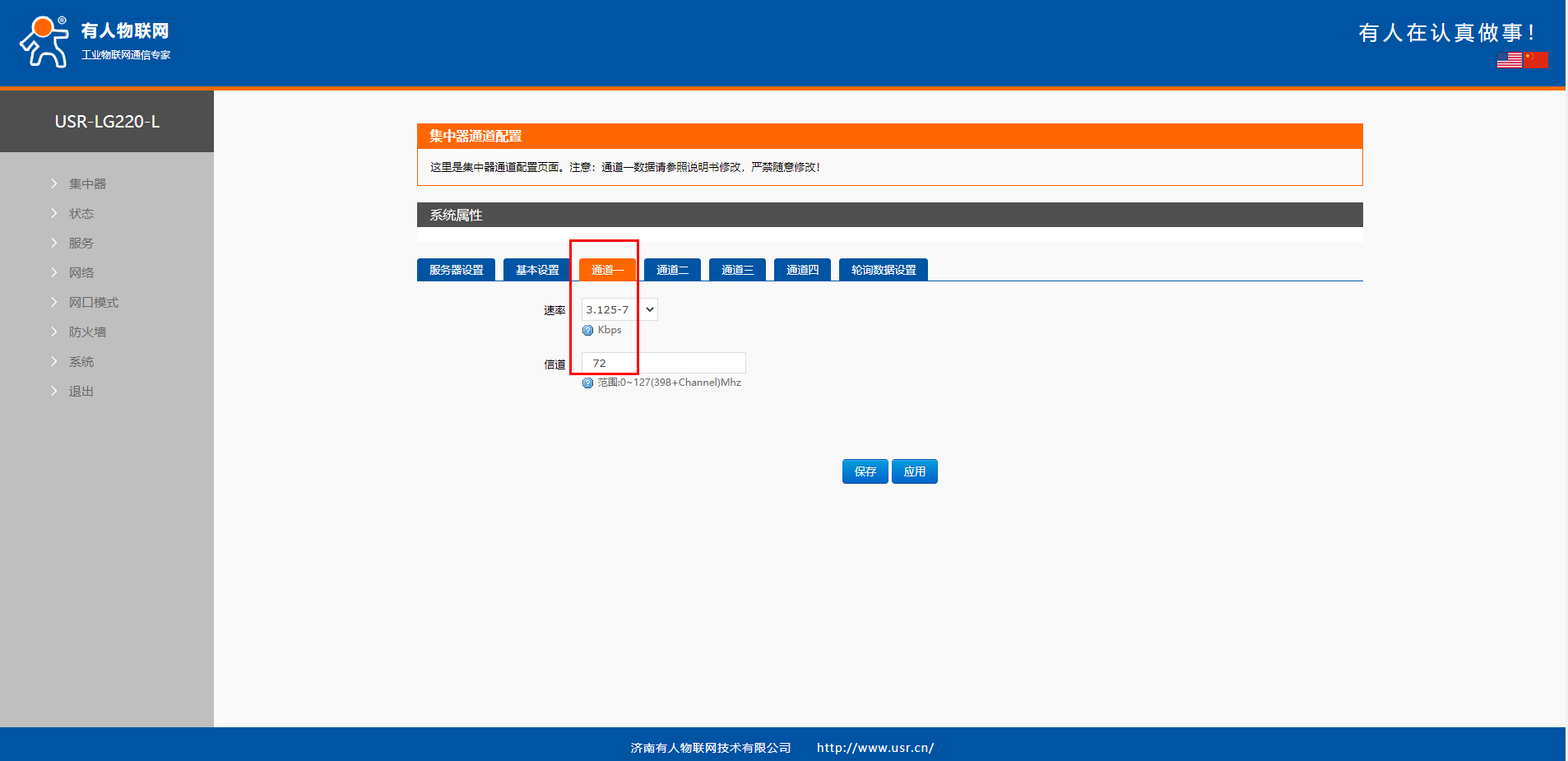

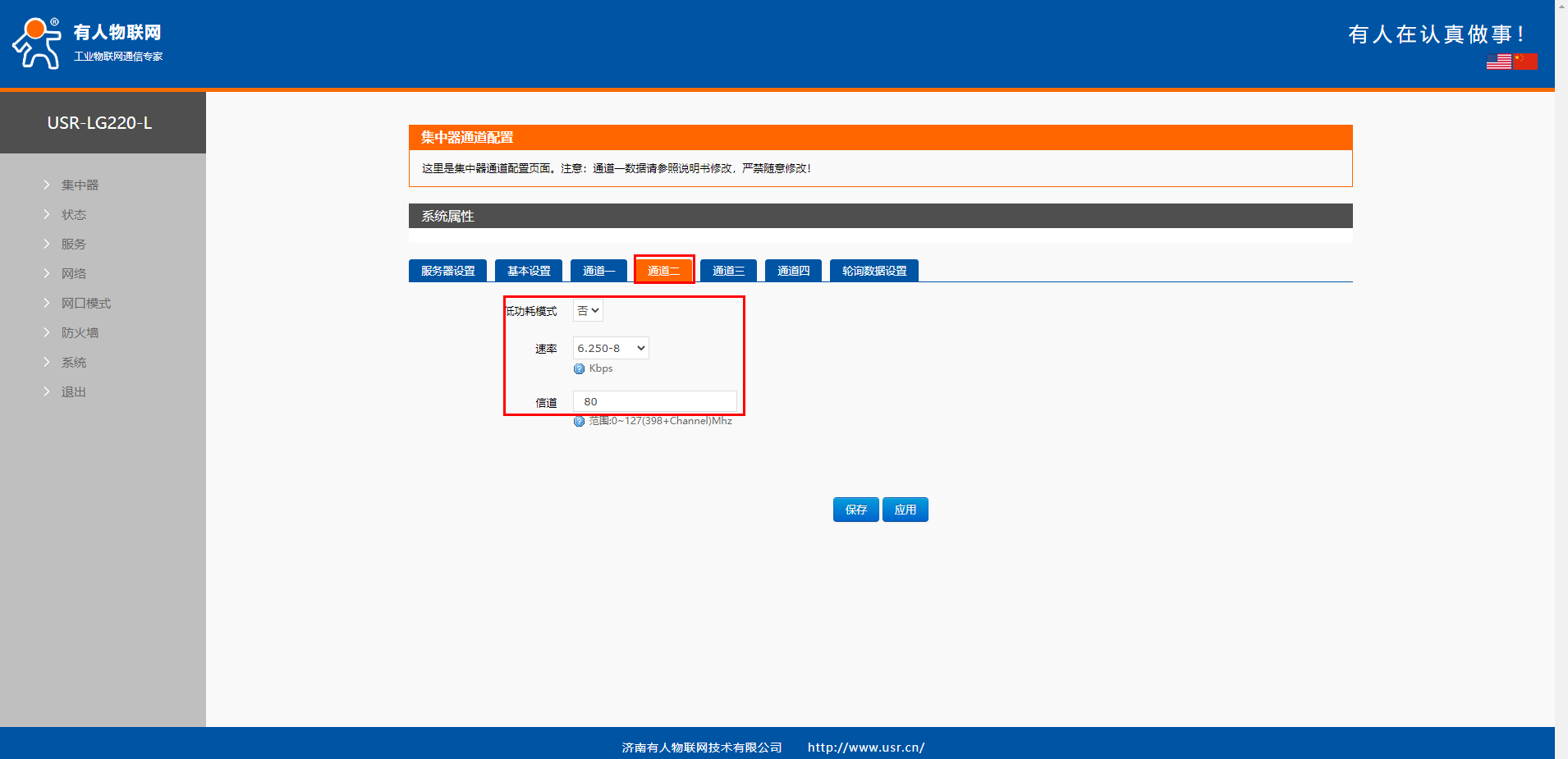

4、通道一到通道四参数配置：
USR-LG220网关，里面4个LORA模块，所以外壳写了LORA1 LORA2 LORA3 LORA4 对应4个天线座。

LORA1的模块对应LG220通道一，负责节点入网。

LORA2的模块对应LG220通道二，LORA3的模块对应LG220通道三，LORA4的模块对应LG220通道四，是节点和LG220网关的通讯通道。

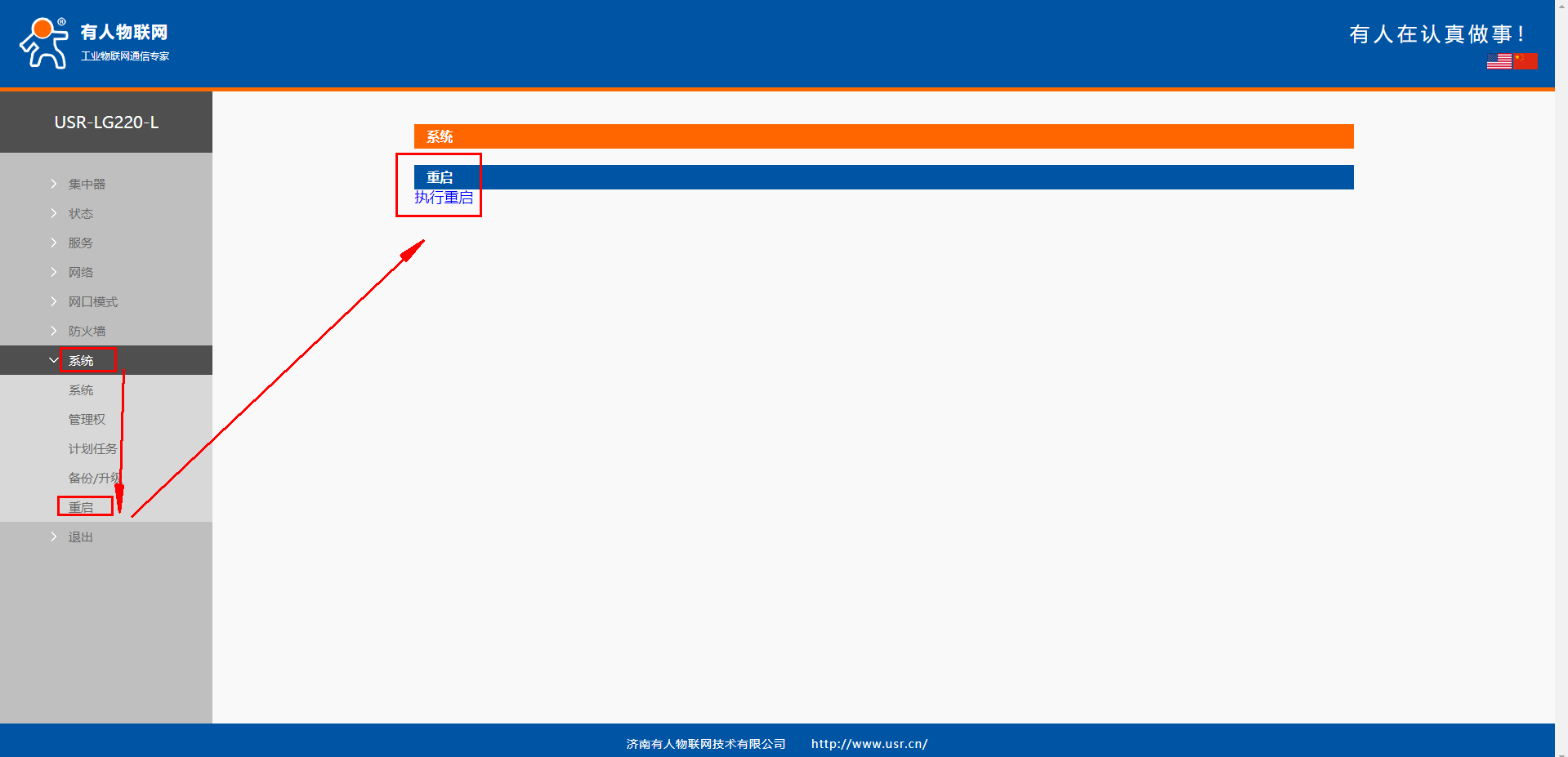

5、网页重启USR-LG220

五、USR-LG206-L-C参数设置：

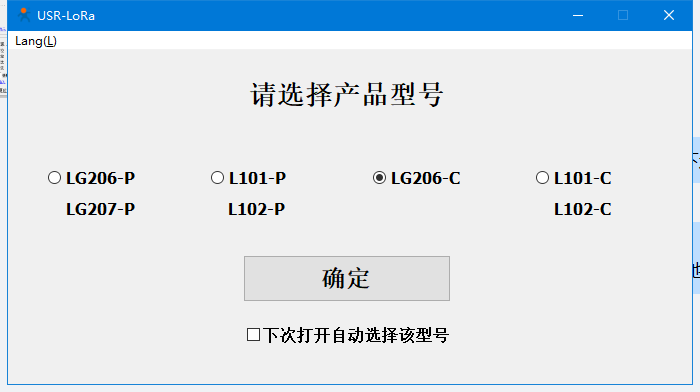

1、电脑打开USR-LG206-L-C的设置软件，型号选择LG206-L-C。

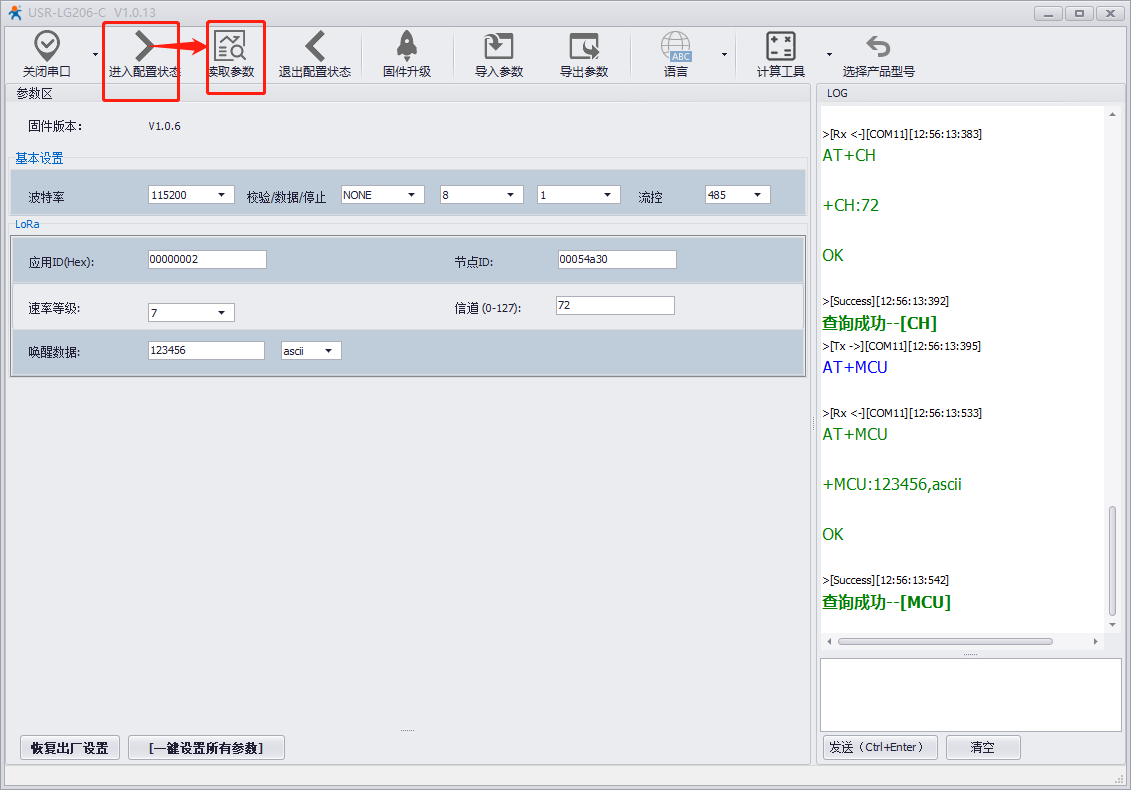

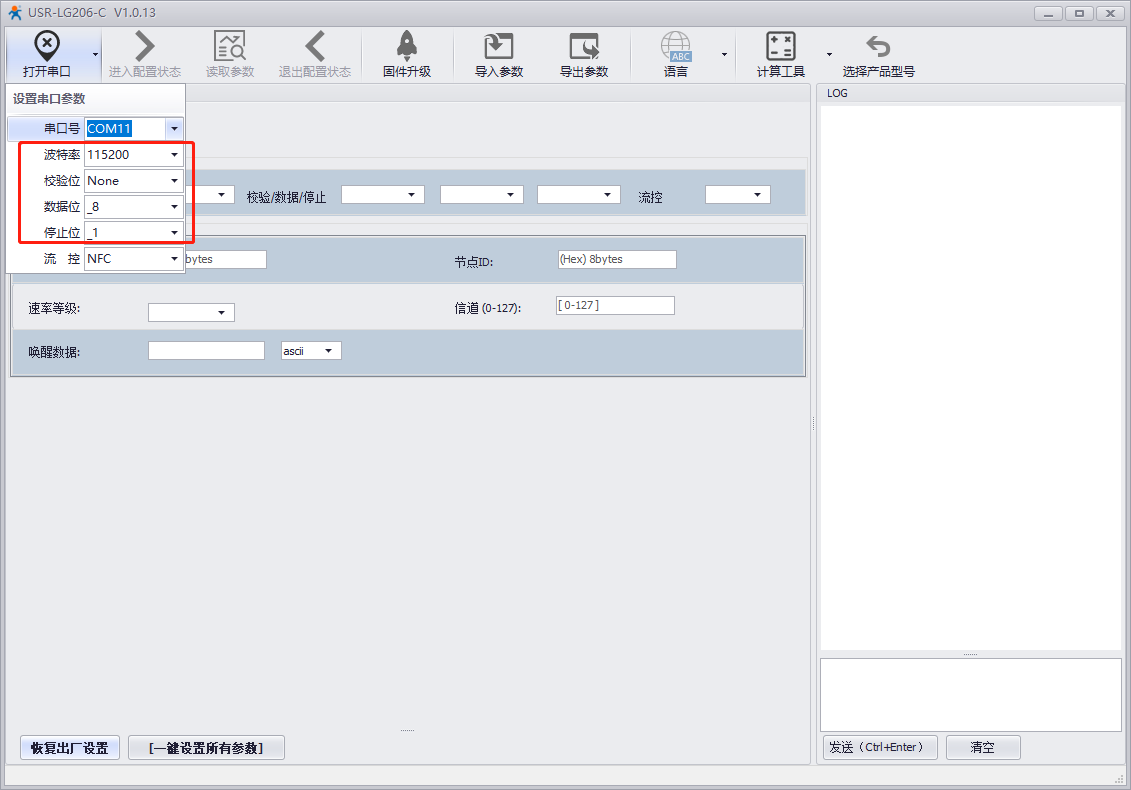

2、用默认串口参数打开串口COM11，点击进入配置状态，读取参数。

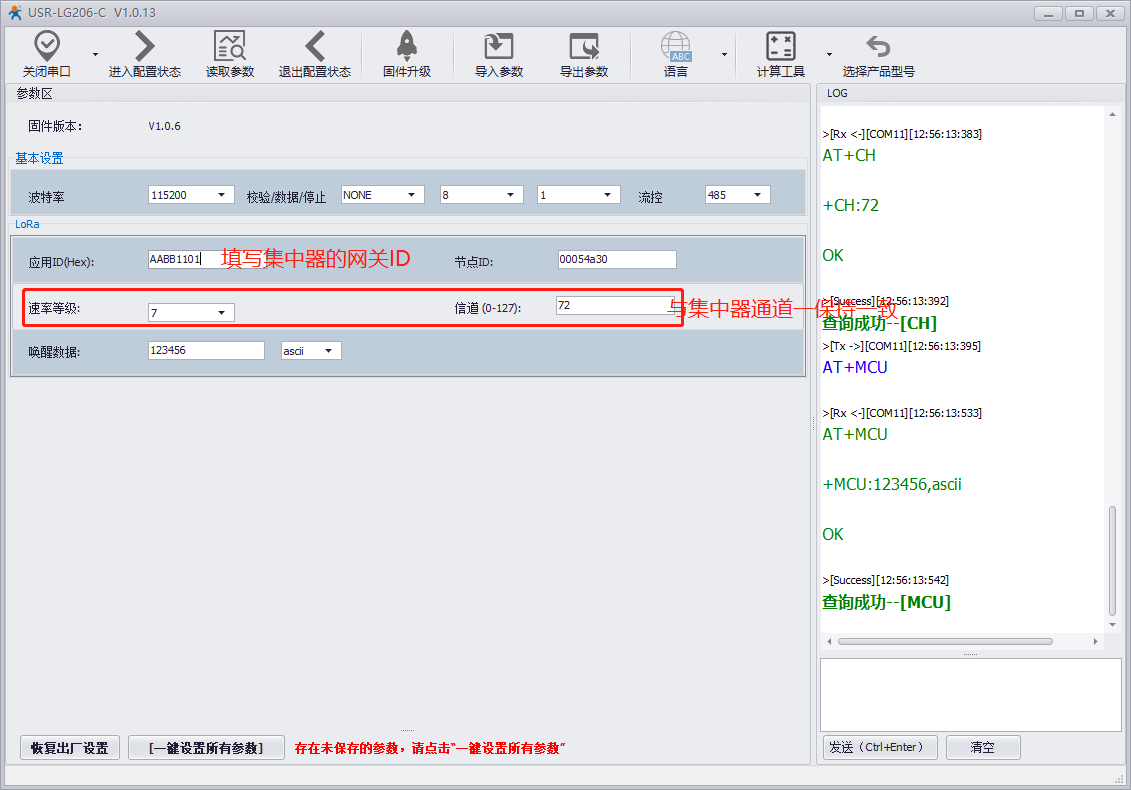

3、设置参数：

节点ID：保持默认

应用ID：AABB1101

速率7信道72

串口设置默认

最后点击设置参数。

六、透传数据测试:

1、节点上线;

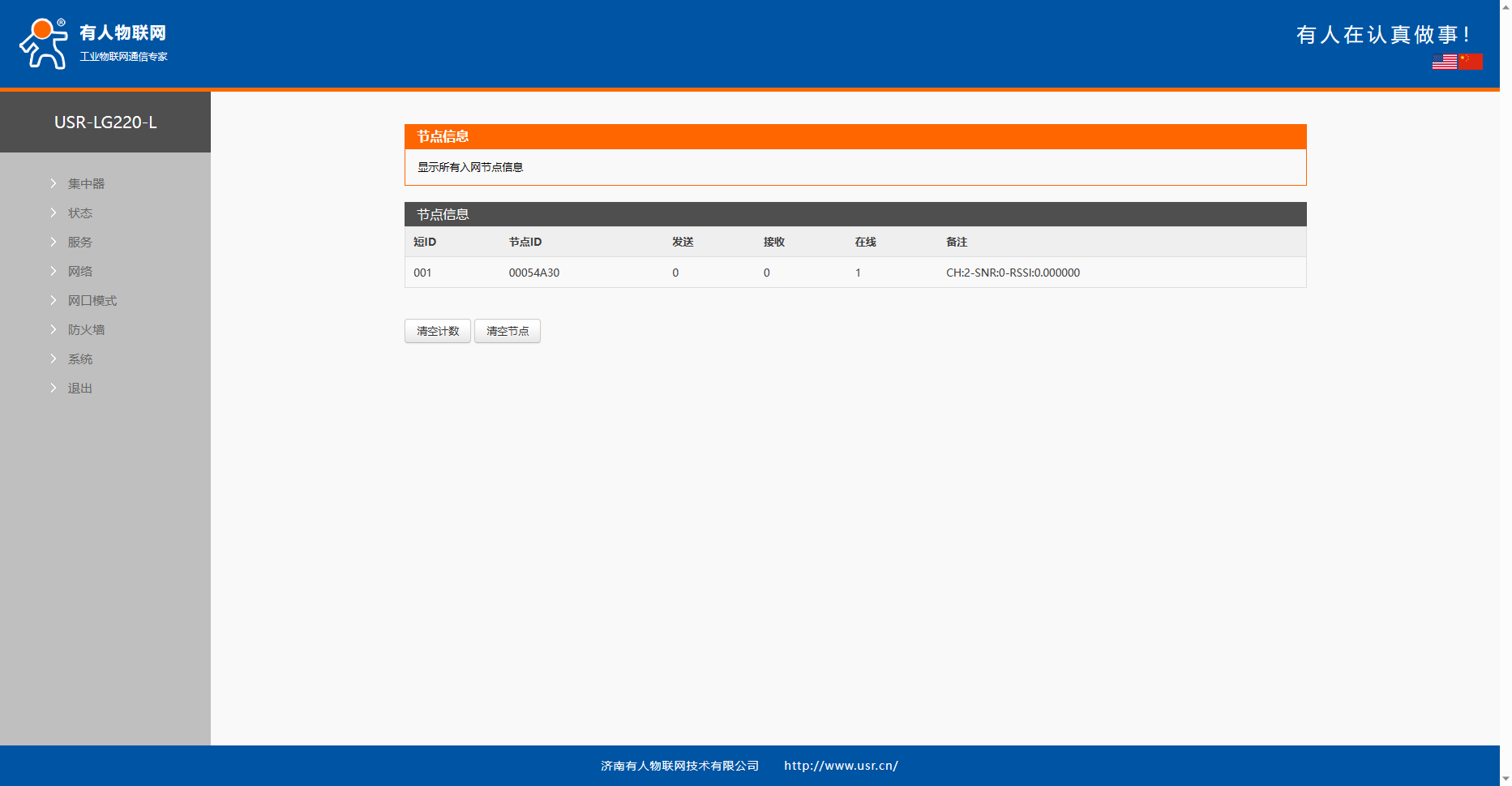

登录USR-LG220内置网页，可以查看节点信息，确认节点是否入网到USR-LG220

2、服务器主动下发：

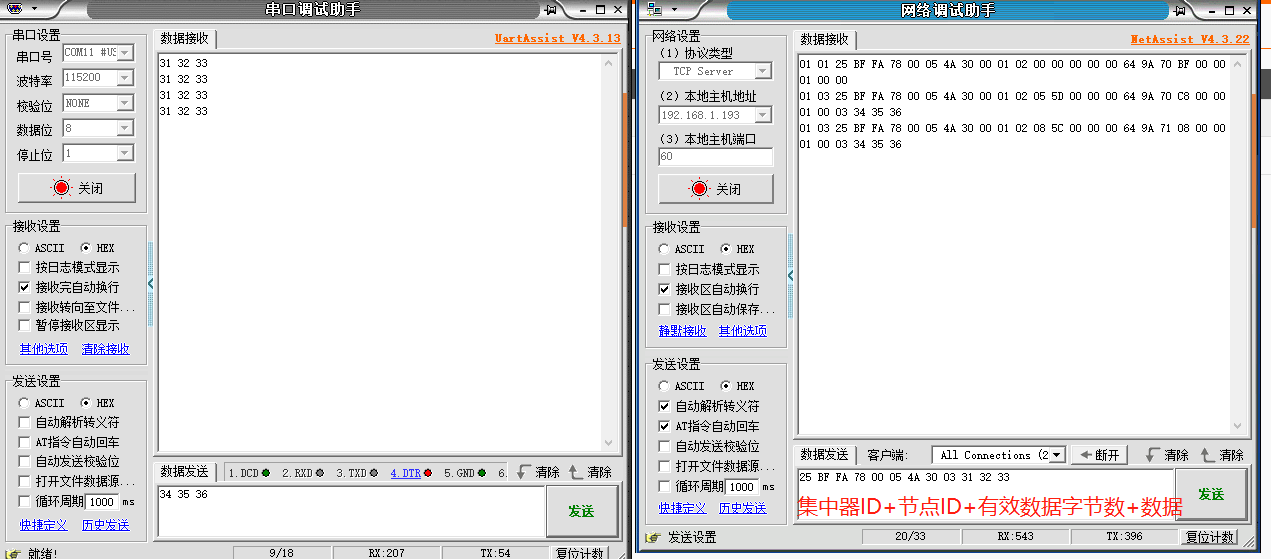

电脑打开1个USR-TCP232-TEST串口软件，勾选十六进制显示和按十六进制发送。

左侧打开对应的USB-RS232串口线COM口号，右侧做TCPserver，本地IP地址填电脑IP地址，本地端口号填60。

USR-LG206-L-C串口可以直接发送数据，USR-LG220 TCP client连接的TCP server服务器接收USR-LG220协议的数据。

服务器下发数据，必须按照USR-LG220服务器主动下发协议，去发送数据，串口才能接收到数据。

具体协议参考USR-LG220说明书，第56页。http://www.ybljg.com/Down/USR-LG220-L__V1.2.0.pdf
