一、 资料下载：

1、WH-L101-L对LG210网关协议说明书官网下载链接：http://www.ybljg.com/Download/1247.html

2、WH-L101-L AT指令集官网下载链接：http://www.ybljg.com/Download/1296.html

3、WH-L101-L 设置软件官网下载链接：http://www.ybljg.com/Download/1301.html

4、USR-TCP232-TEST串口调试助手软件官网下载链接：http://www.ybljg.com/Download/27.html

5、USR-LG210-L（二期）使用说明书：http://www.ybljg.com/Download/1173.html

6、USR-LG210-L （二期）网关AT指令集：http://www.ybljg.com/Download/1174.html

7、USR-LG210-L（二期）设置软件USR-Lora_setup_V1.4.5.zip：http://www.ybljg.com/Download/1177.html

8、USR-LG210-L（二期）网关对接平台使用说明书http://www.ybljg.com/Download/1175.html

9、USR-LG210-L网关技术规范书（二期）http://www.ybljg.com/Download/1176.html

二、硬件连接：

1、 所需物品：

WH-L101-L 模块 1个（已焊接到测试底板）

USR-LG210-L产品 1台

12V端子供电的电源适配器1个，给WH-L101-L供电

12V电源适配器1个 给USR-LG210-L供电

USB-RS232串口线2条

笔记本电脑 1台

2、 硬件连接：

USR-LG210-L的232串口接USB-RS232串口线到电脑USB口，然后产品接12V电源适配器上线。电脑打开USR-LG210-L设置软件。

WH-L101-L 的232串口接USB-RS232串口线到电脑USB口，然后产品接12V电源适配器上线。电脑打开WH-L101-L设置软件。

三、产品参数设置：

1、USR-LG210-L参数设置

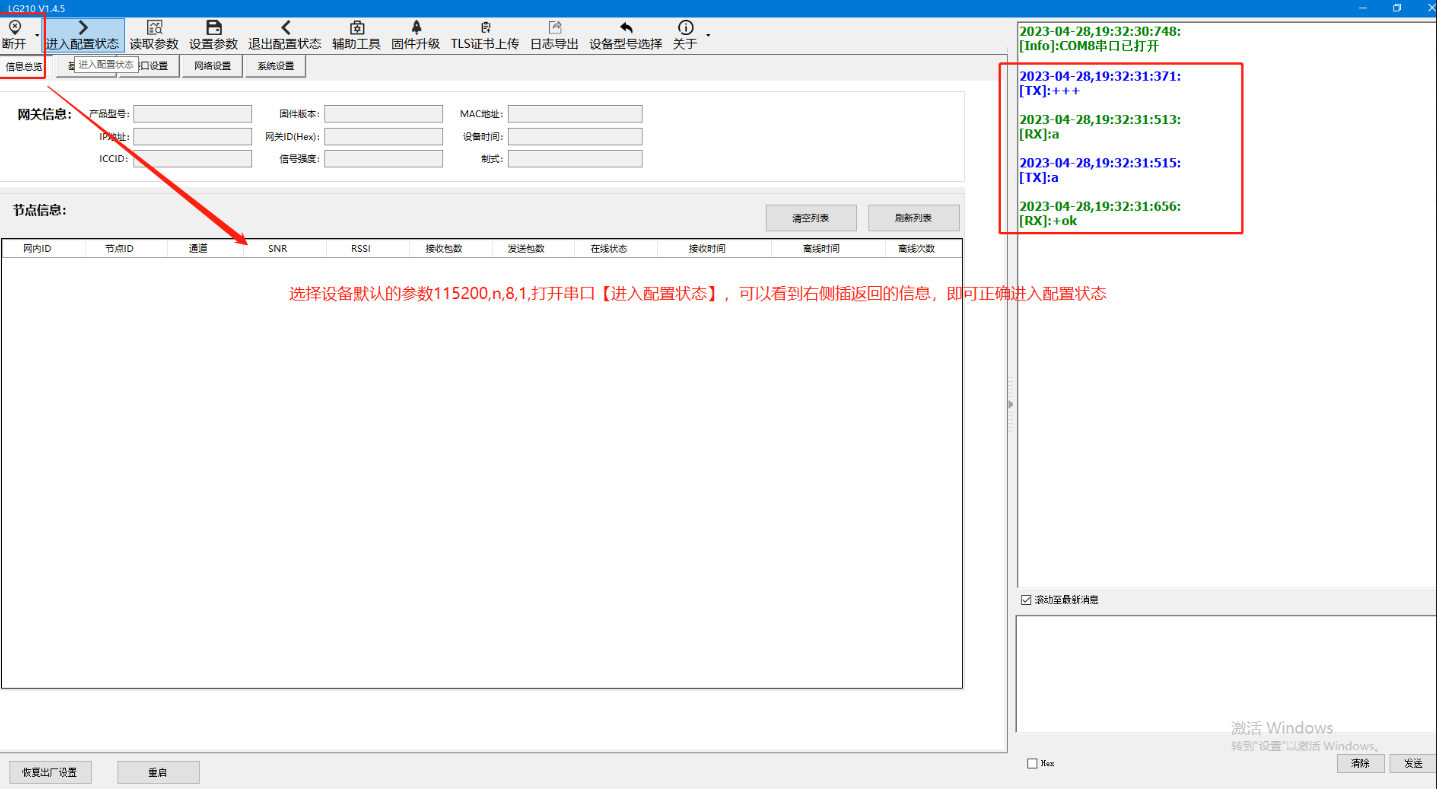

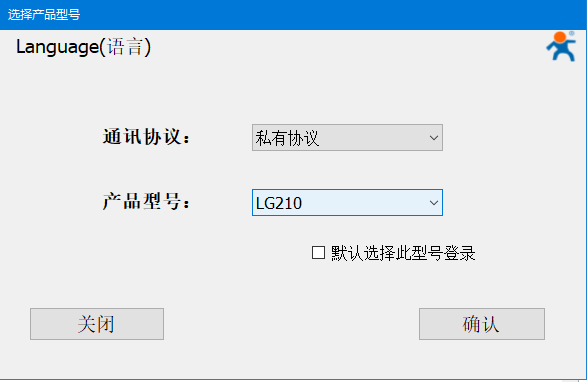

电脑打开USR-LG210-L的设置软件,型号选择LG210,点击连接设备，选择串口配置， 选择对应的串口线COM口号。

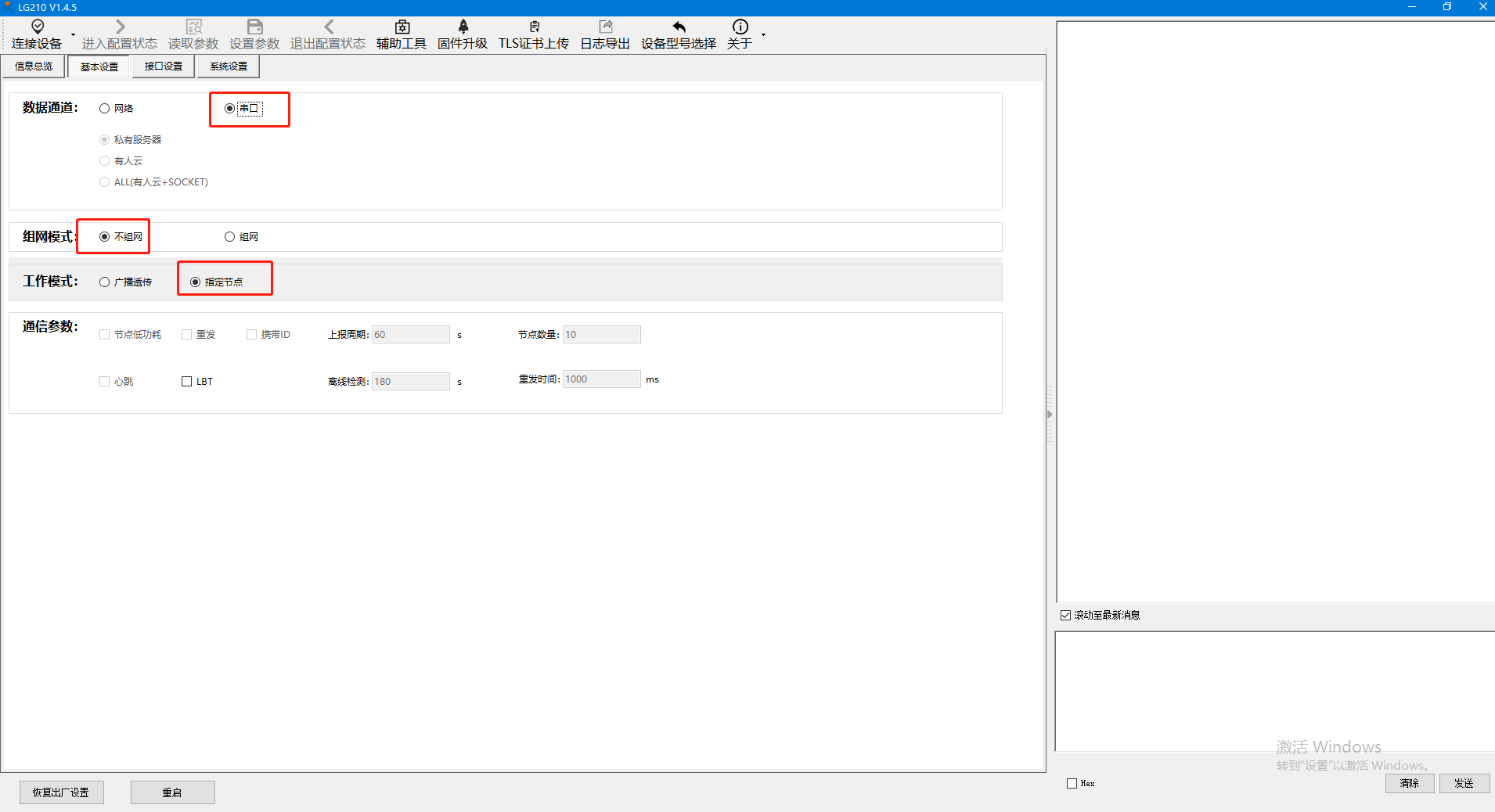

2、设置【基本设置】

通道选择“串口”；
组网模式选择“不组网”；
工作模式选择“指定节点”；

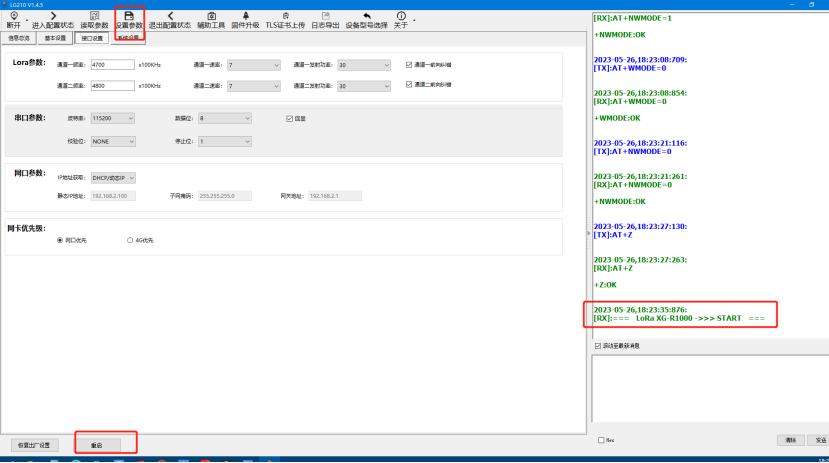

4、LORA参数注意：节点的通道参数和LG210的参数保持一致，本案例以默认参数为主。

客户实际使用需要根据现场使用环境进行相应的调整。

串口参数：LG210的波特率数据位校验位需要和485串口线实际连接的真实上位机的参数保持一致。

5、点击【设置参数】重启设备，可以看到LG210重启成功的打印信息。

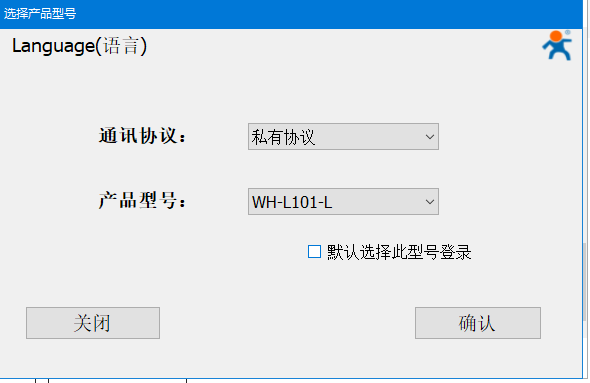

6、配置WH-L101-L参数，电脑打开WH-L101-L的设置软件,选择对应型号,用默认115200、None、8、1 的参数打开串口，进入配置状态。

7、协议选择“LG210”；

工作模式选择“透传”；

网关ID填写 LG210 的网关ID

通道1 通道2的参数和LG210的通道参数保持一致

串口参数和客户真实使用的终端设备保持一致，本案例以默认为主。

更改参数后点击上方配置参数。

四、通信测试
WH-L101-L和USR-LG210-L之间功能调试

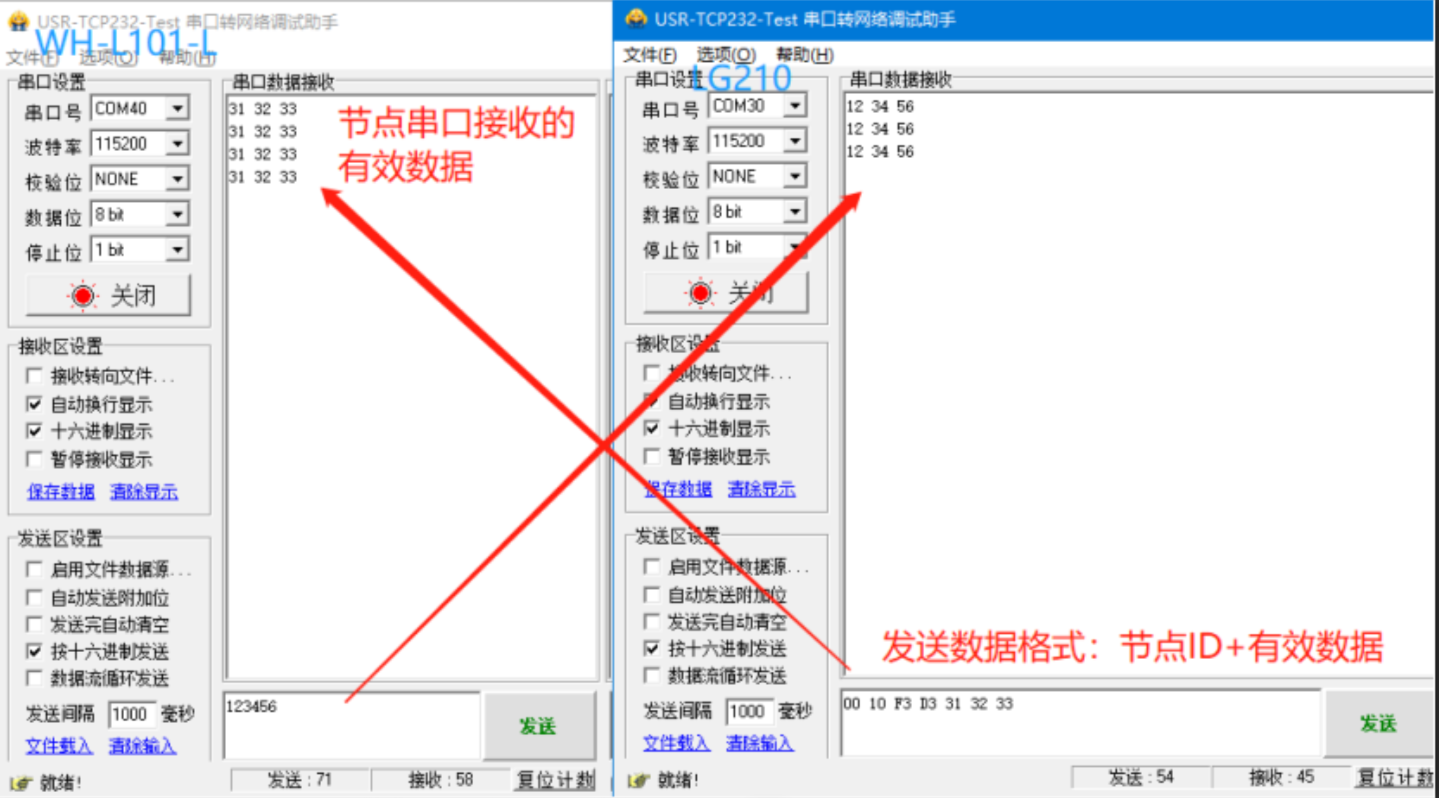

打开两个串口调试助手，一个是LG210的串口-模拟上位机，一个是WH-L101-L的串口--模拟终端设备。USR-LG210串口发送16进制的数据（数据格式：节点ID+有效数据），有效数据透传给WH-L101-L串口。WH-L101-L串口发送数据，数据传输给LG210串口，接收数据显示。

撰写人：于冰
