USR-DR514 连接通博TBET云（V6版本)云端轮询示例

备注：USR-DR514需要插SIM卡联网。

一、资料下载

USR-DR504/DR514说明书（完整版）http://www.ybljg.com/Download/1046.html

USR-DR514 规格书 http://www.ybljg.com/Download/1047.html

USR-DR504/514 标准AT指令集http://www.ybljg.com/Download/1048.html

如果有实际485 MODBUS RTU串口从机设备，可以直接接产品串口，串口参数设置一致，测试通博TBET云云端轮询采集从机数据功能。

如果没有实际串口从机设备，用于调试产品功能，可以找USB串口线，电脑百度去网上下载MODBUS SLAVE 调试软件，安装到电脑，模拟实际串口MODBUS RTU从机设备。

二、硬件连接

1、所需物品

USR-DR514 产品 1台

220V交流端子供电电源线 1条

USB-RS485串口线 1条

笔记本电脑 1台

2、硬件连接

USR-DR514的485串口接USB-RS485串口线到电脑USB口，接好4G天线，插好外置SIM卡，然后产品接220V交流端子供电电源线，上电（220V交流电供电注意安全）。

3、查看端口号

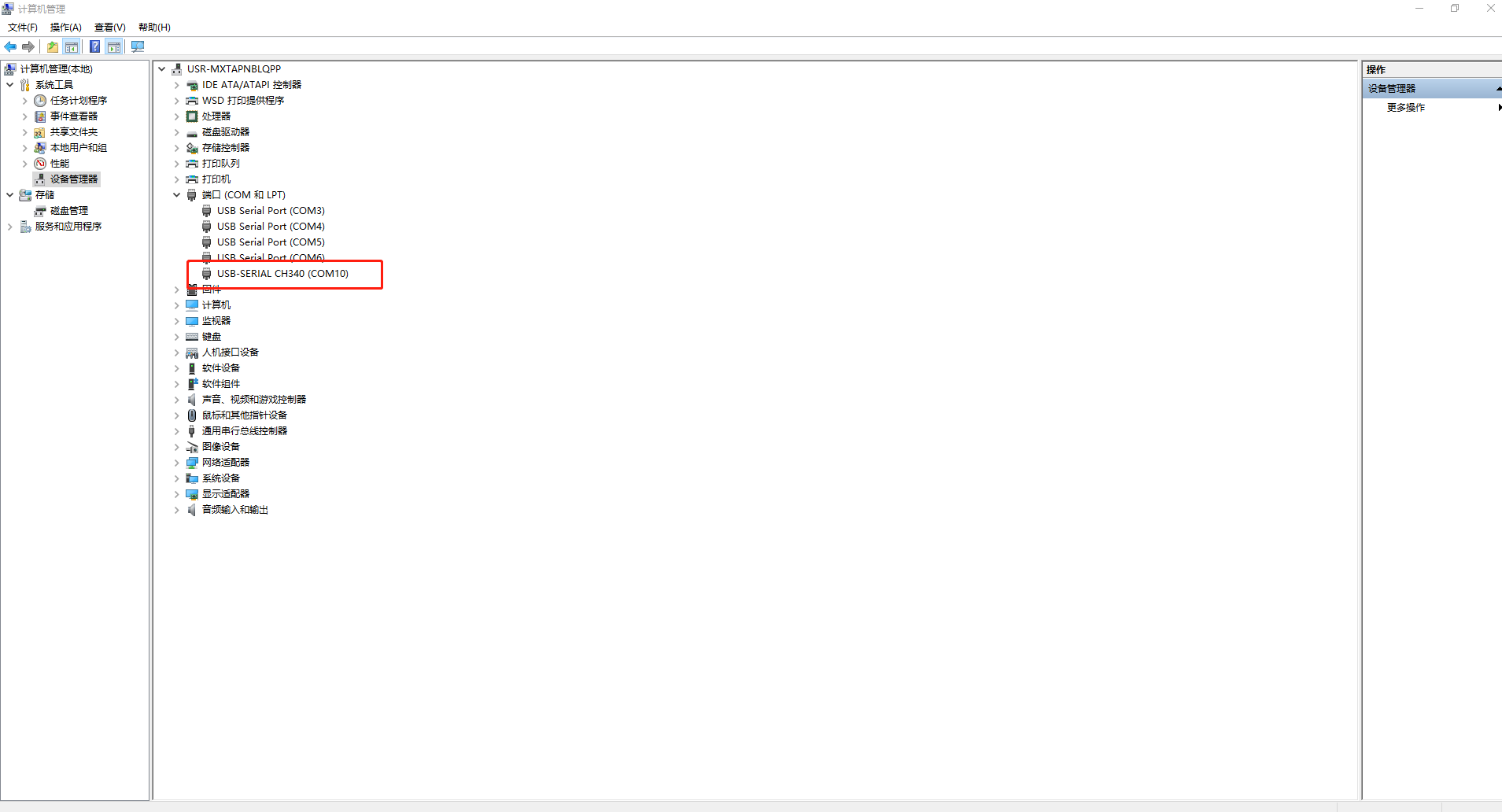

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-DR514的USB-RS485串口线COM口号，COM10。

三、通博TBET云参数设置

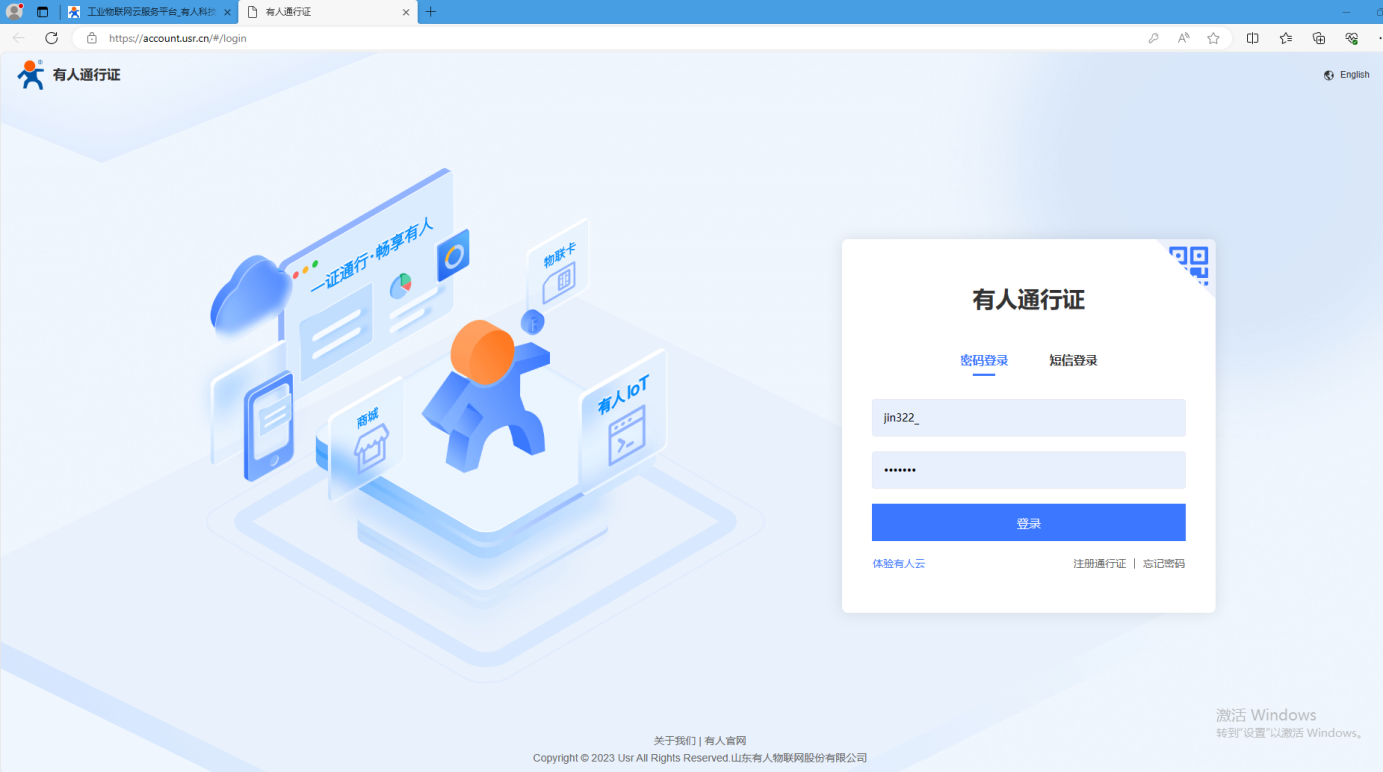

1、登录通博TBET云账号

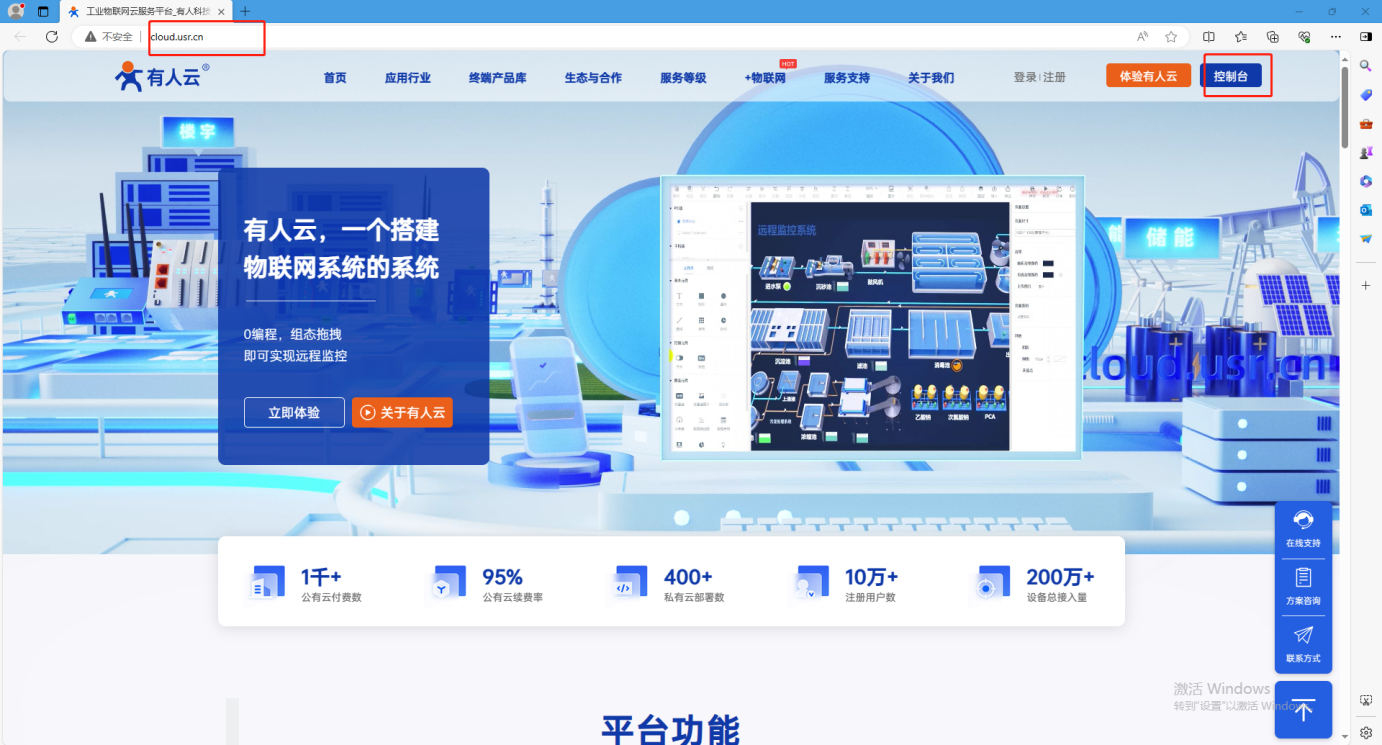

www.ybljg.com 点击通博TBET云跳转到登录页面。

2、添加USR-DR514设备

（1）点击网关管理，网关列表，点击添加，点击单个添加。

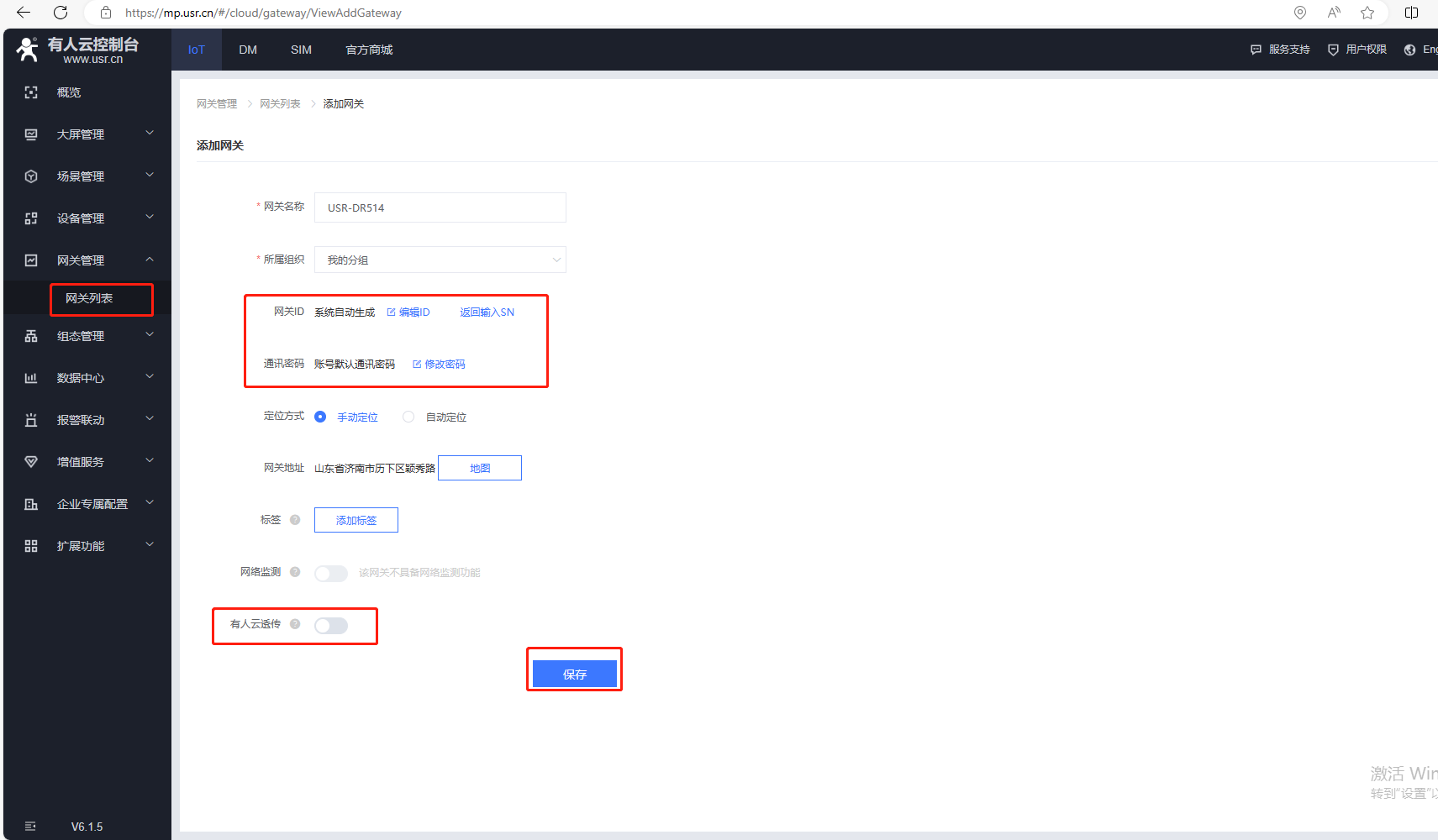

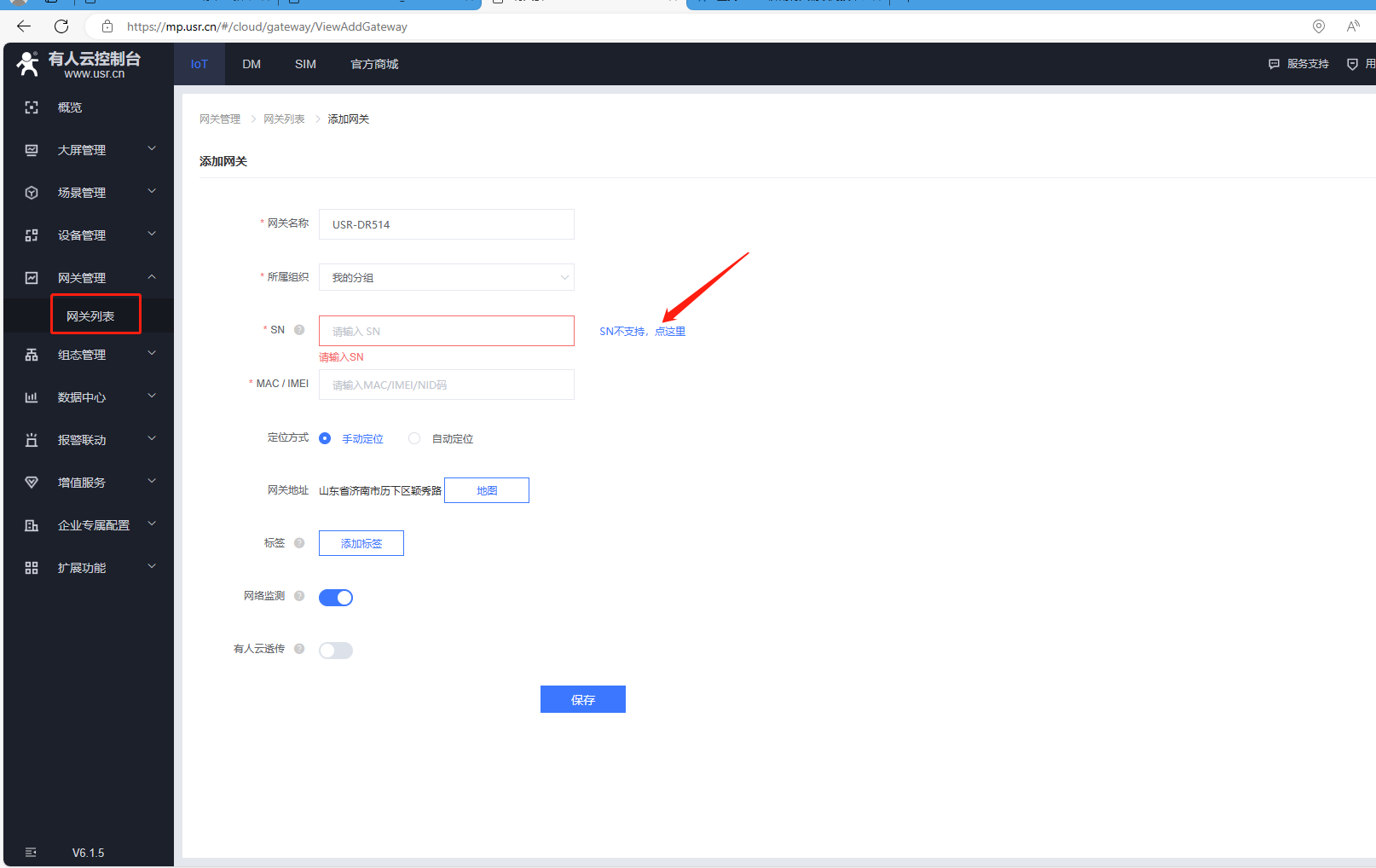

（2）USR-DR514不支持SN上云，就点击SN不支持，点这里，用自动生成的ID方式上云，在通博TBET云上添加设备，用云端轮询时通博TBET云透传需要关闭，最后点击保存。

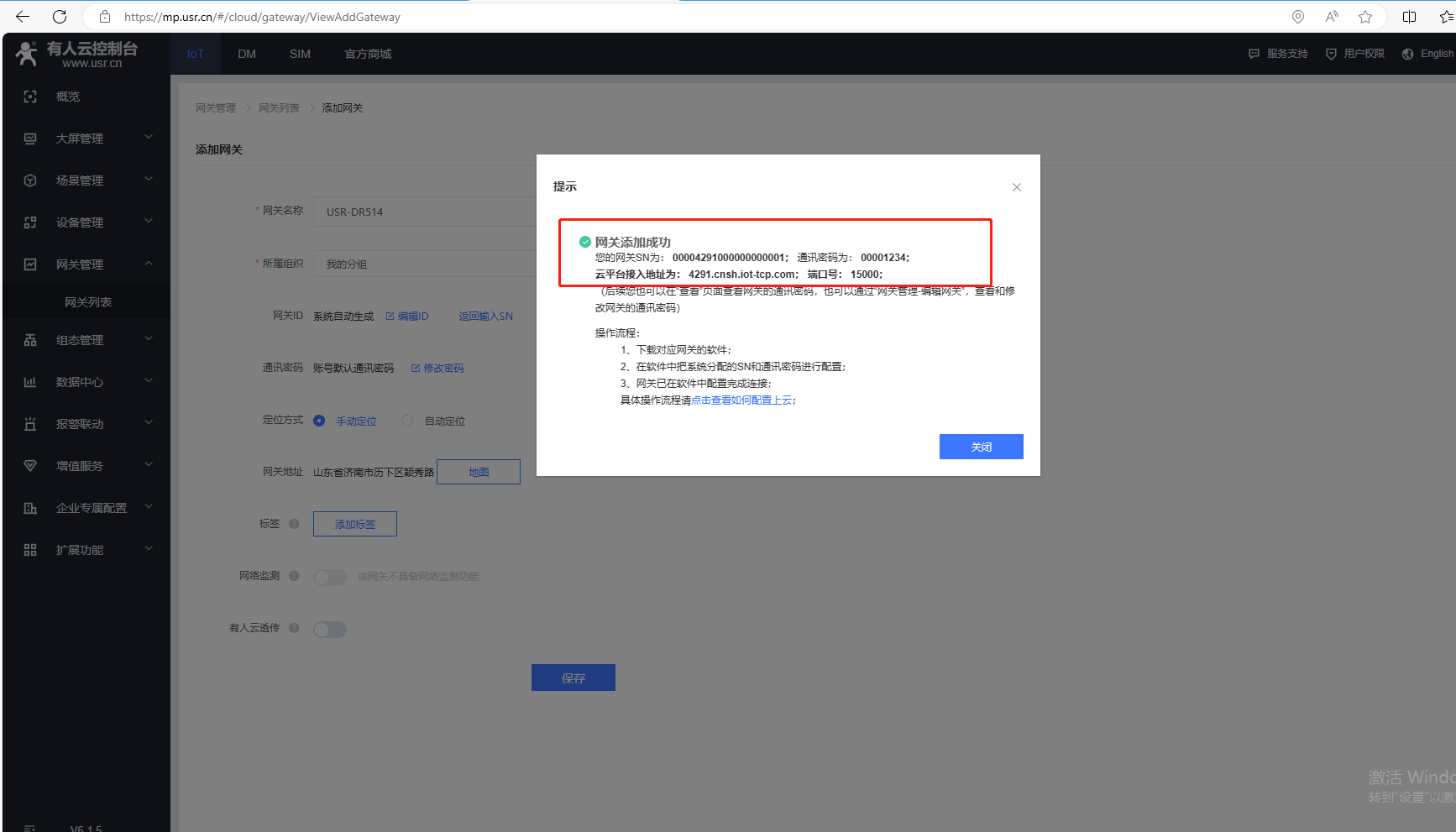

网关添加成功
您的网关SN为： 00004291000000000001； 通讯密码为： 00001234；
云平台接入地址为： 4291.cnsh.iot-tcp.com； 端口号： 15000；
下载对应网关的软件，在软件中把系统分配的SN和通讯密码进行配置。

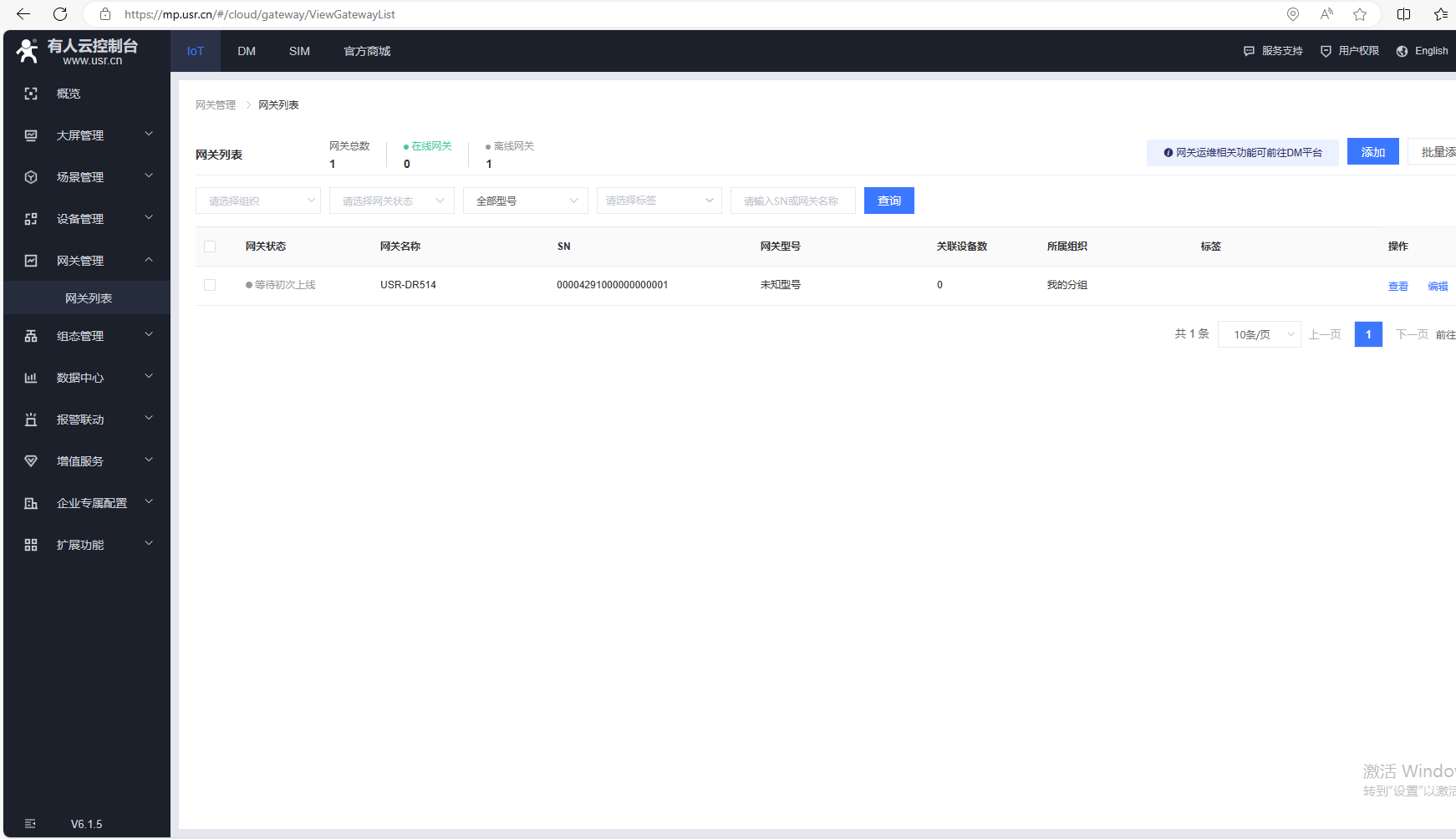

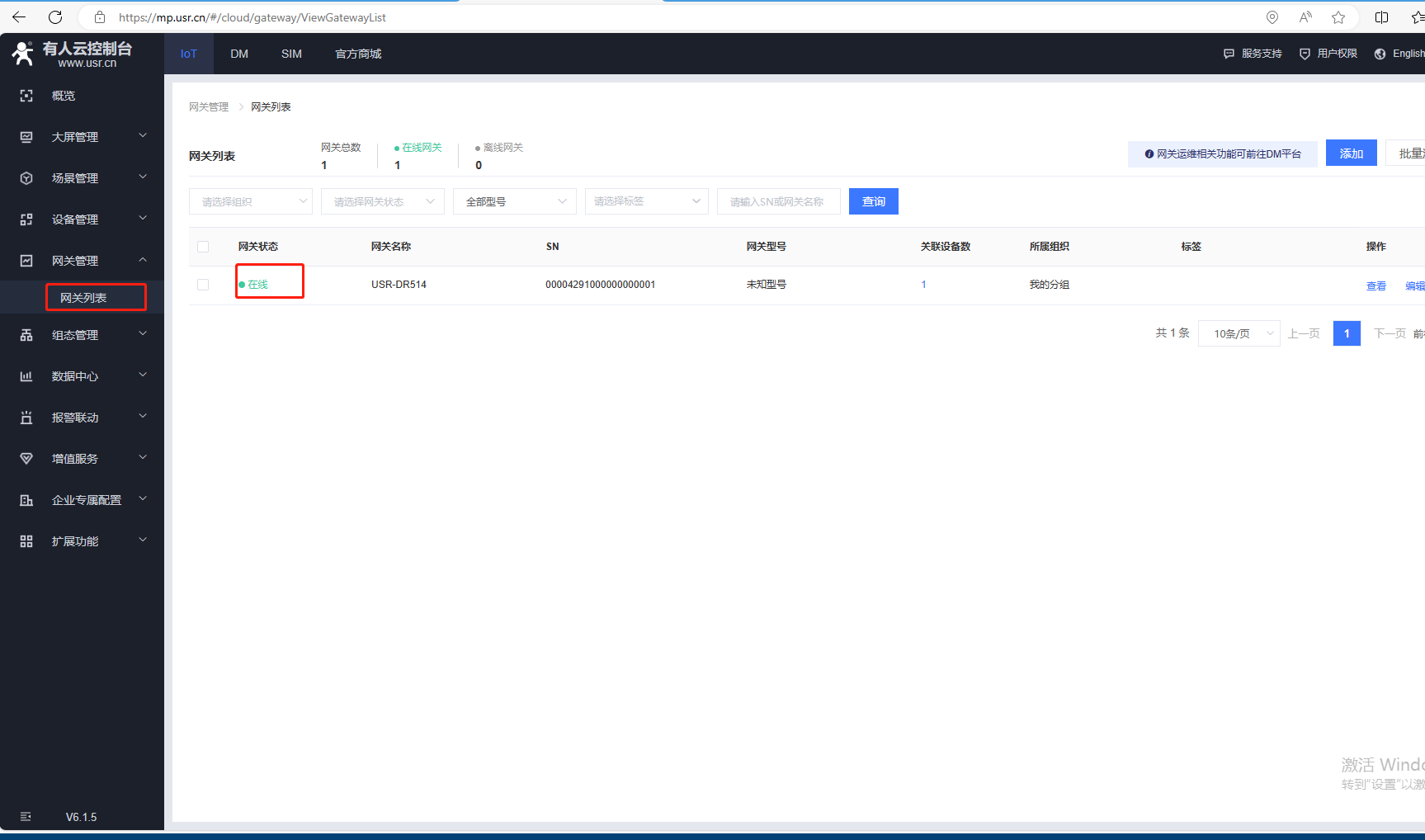

（3）添加完成，返回网关列表。

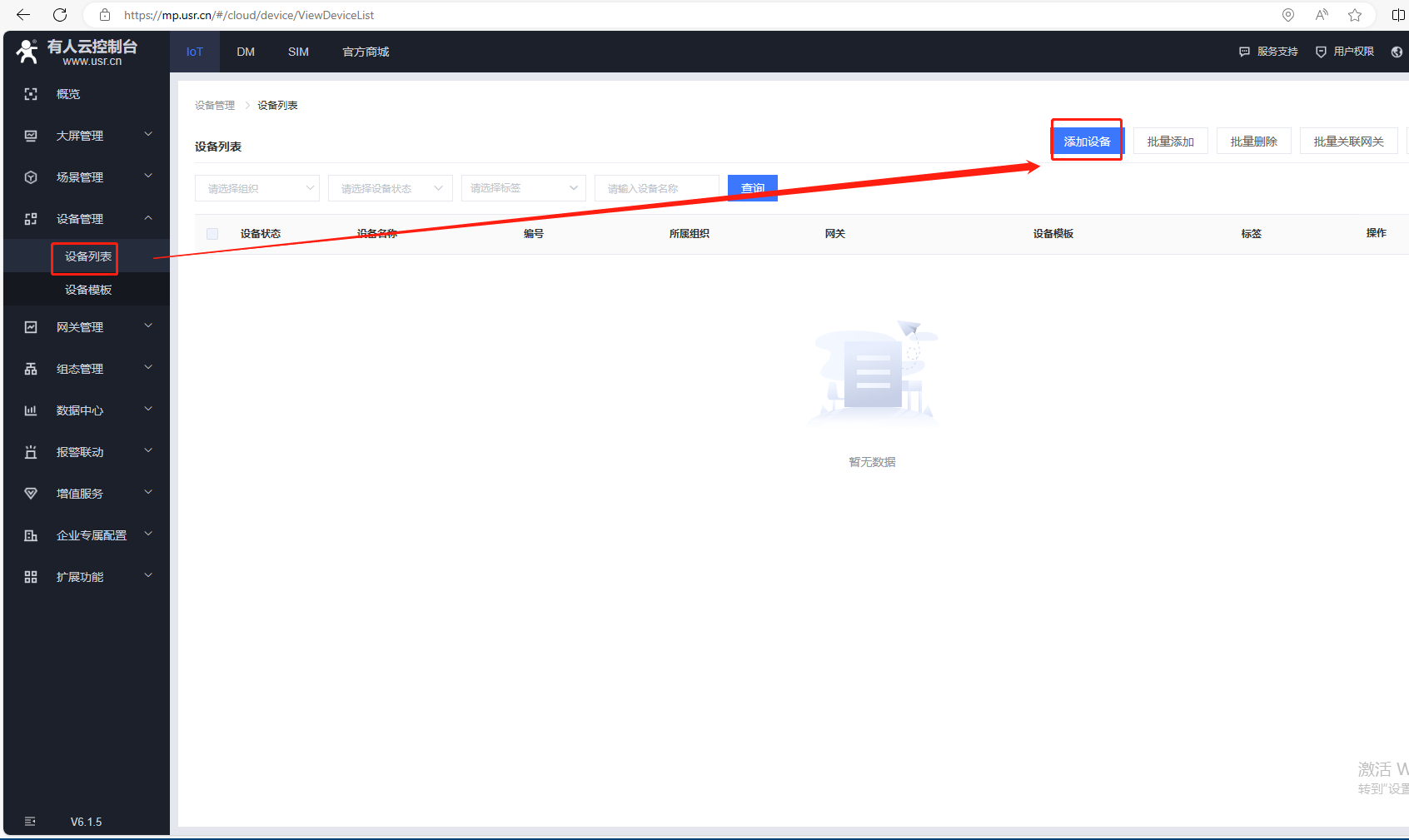

（4）添加设备，点击设备管理，点击设备列表，点击添加设备。

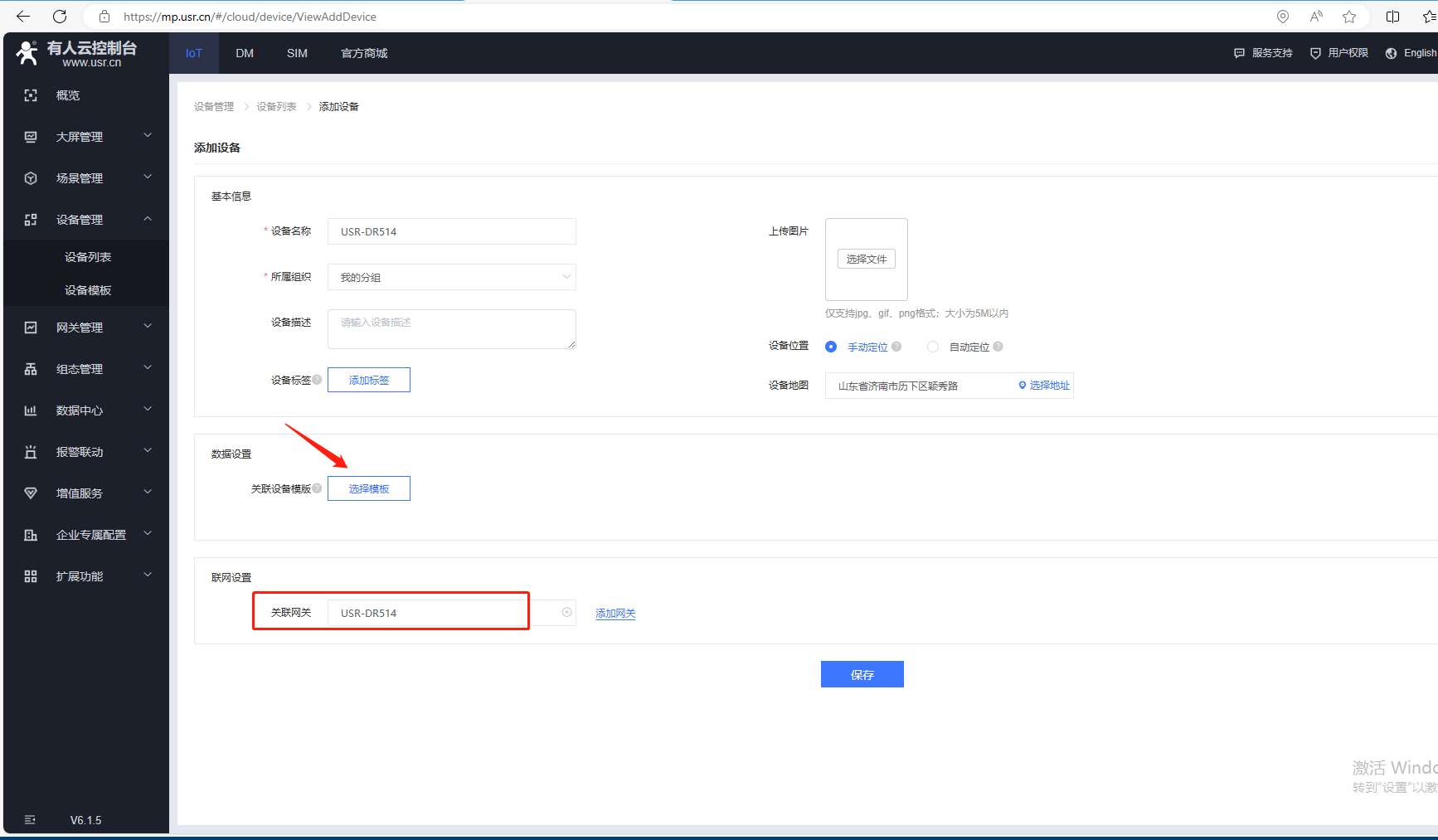

（5）添加模板，输入设备名称，点击选择模板。

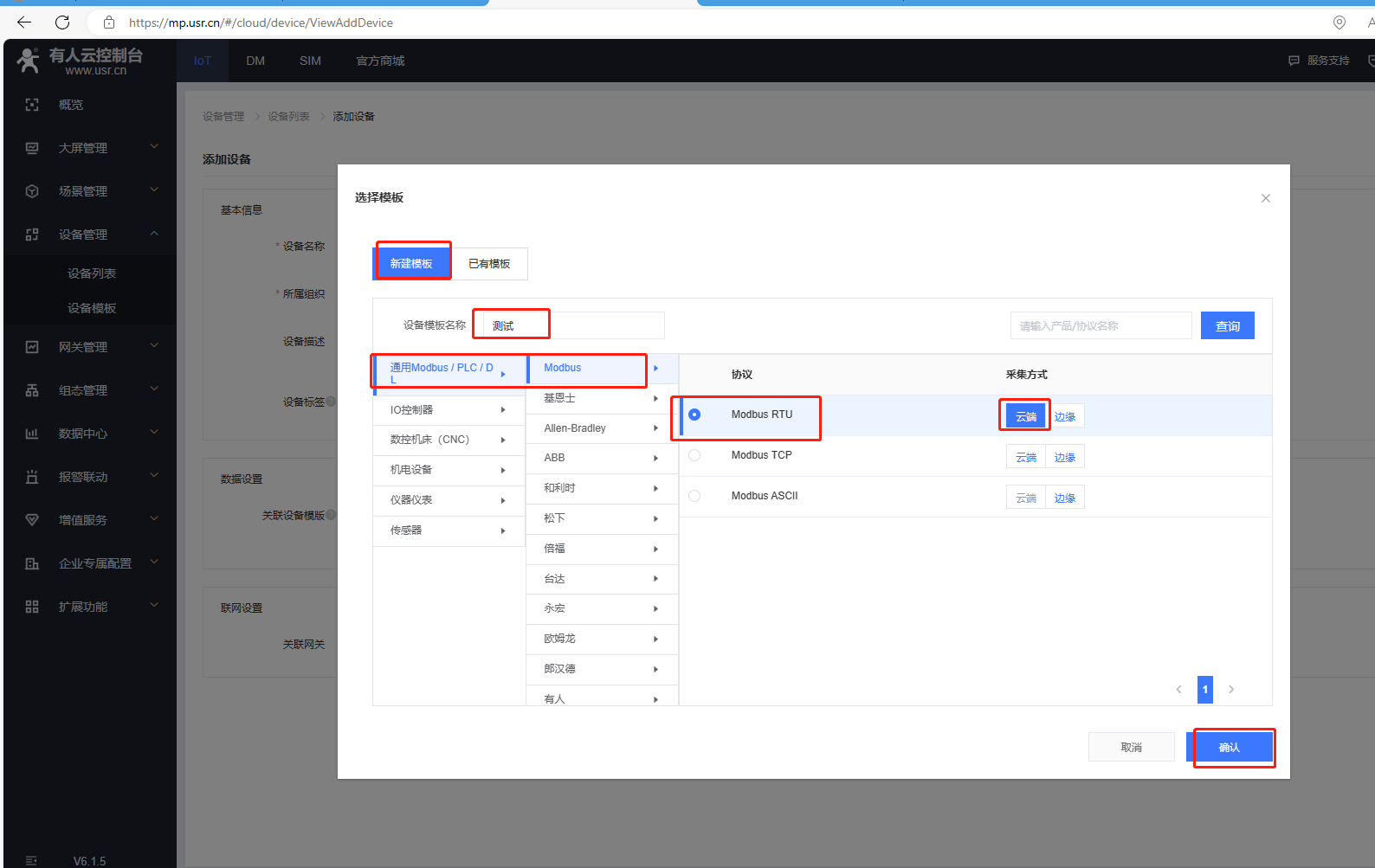

选择新建模板，输入设备模板名称，通用Modbus/PLC/DL，选择Modbus，协议选择Modbus Rtu，采集方式云端，最后确认。

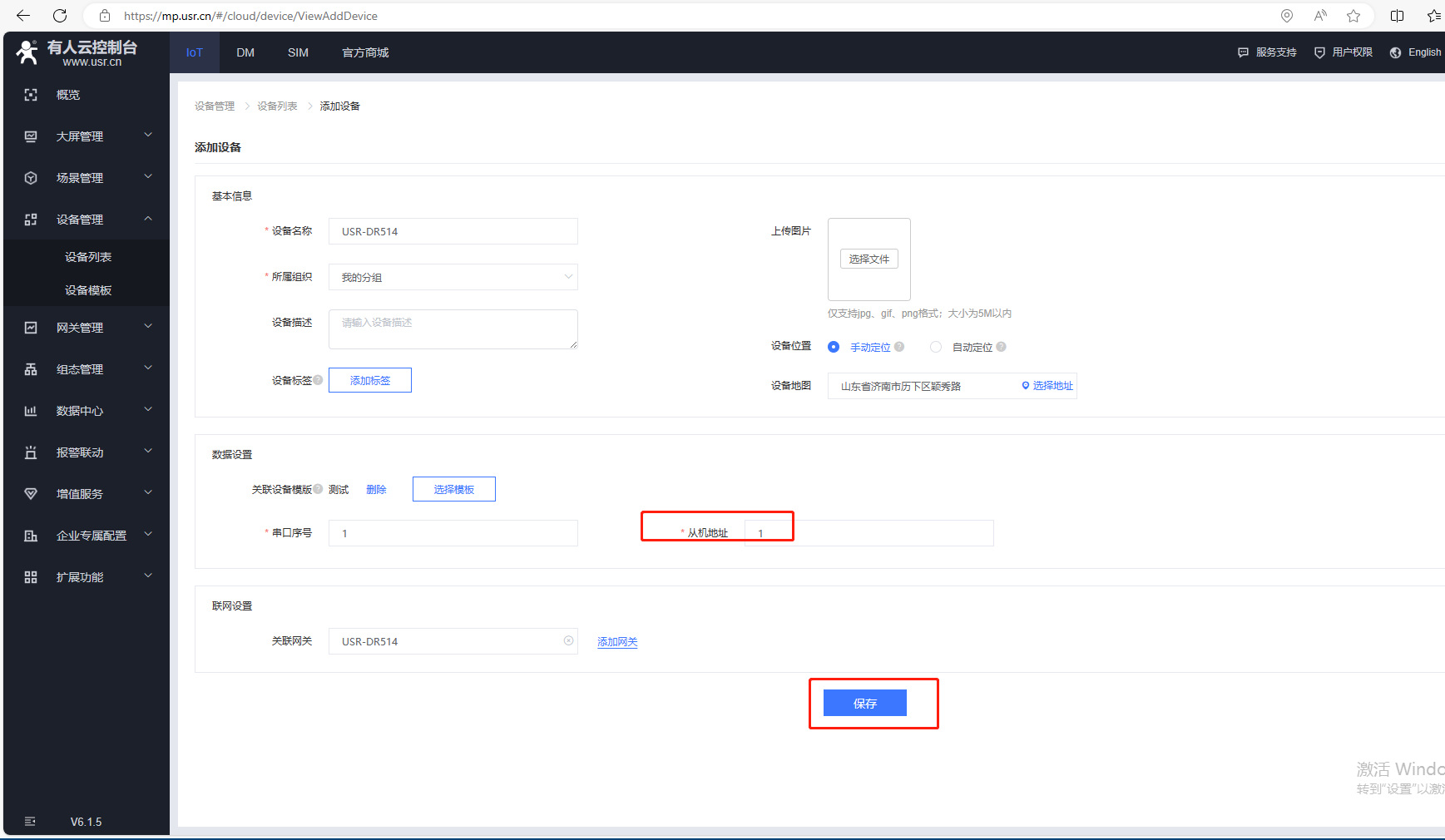

（6）添加从机，串口序号默认1，从机地址1（实际应用，填所接串口设备的十进制从机地址号）

联网设置，关联网关选择自身设备，USR-DR514，最后点击保存。

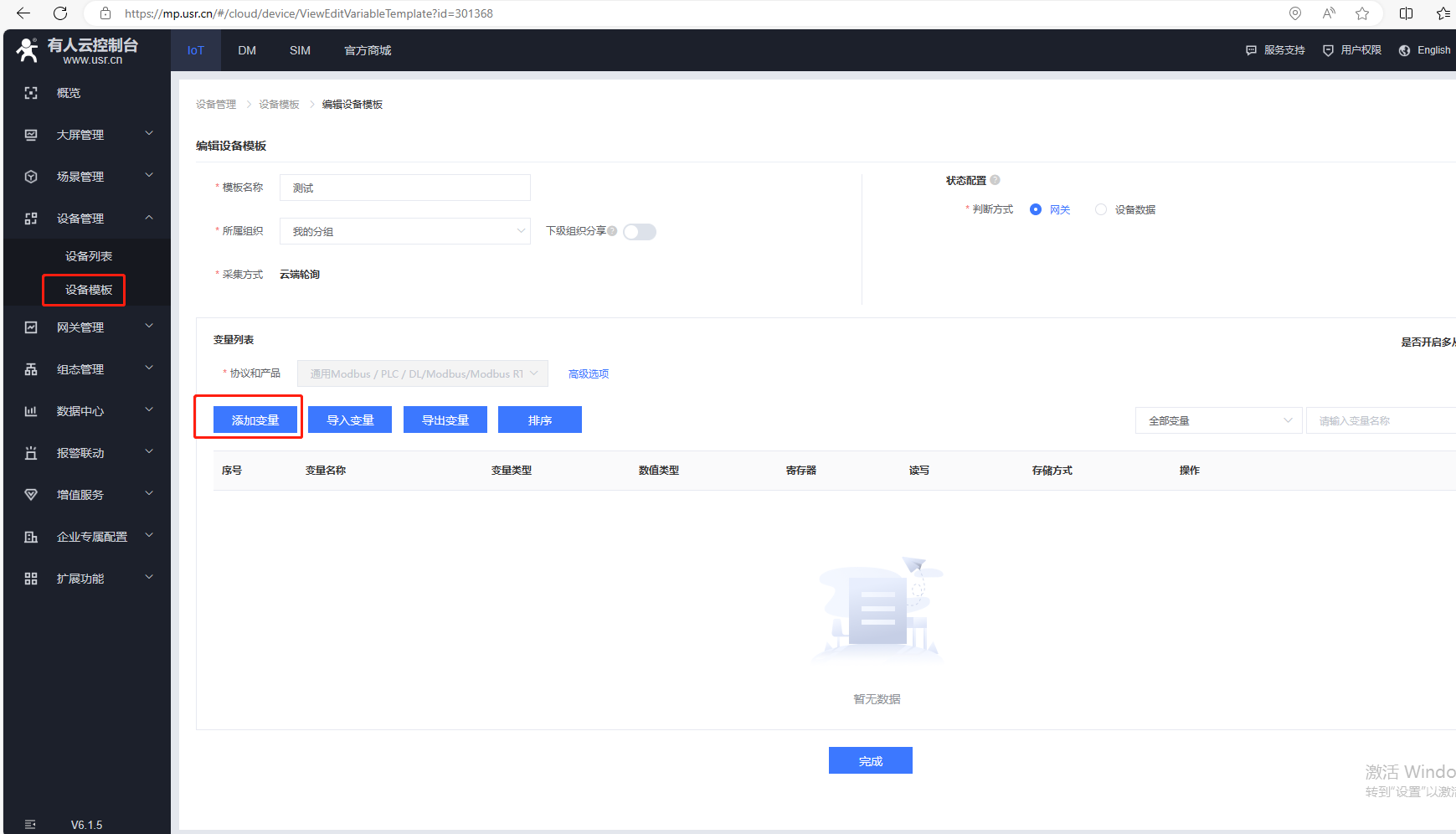

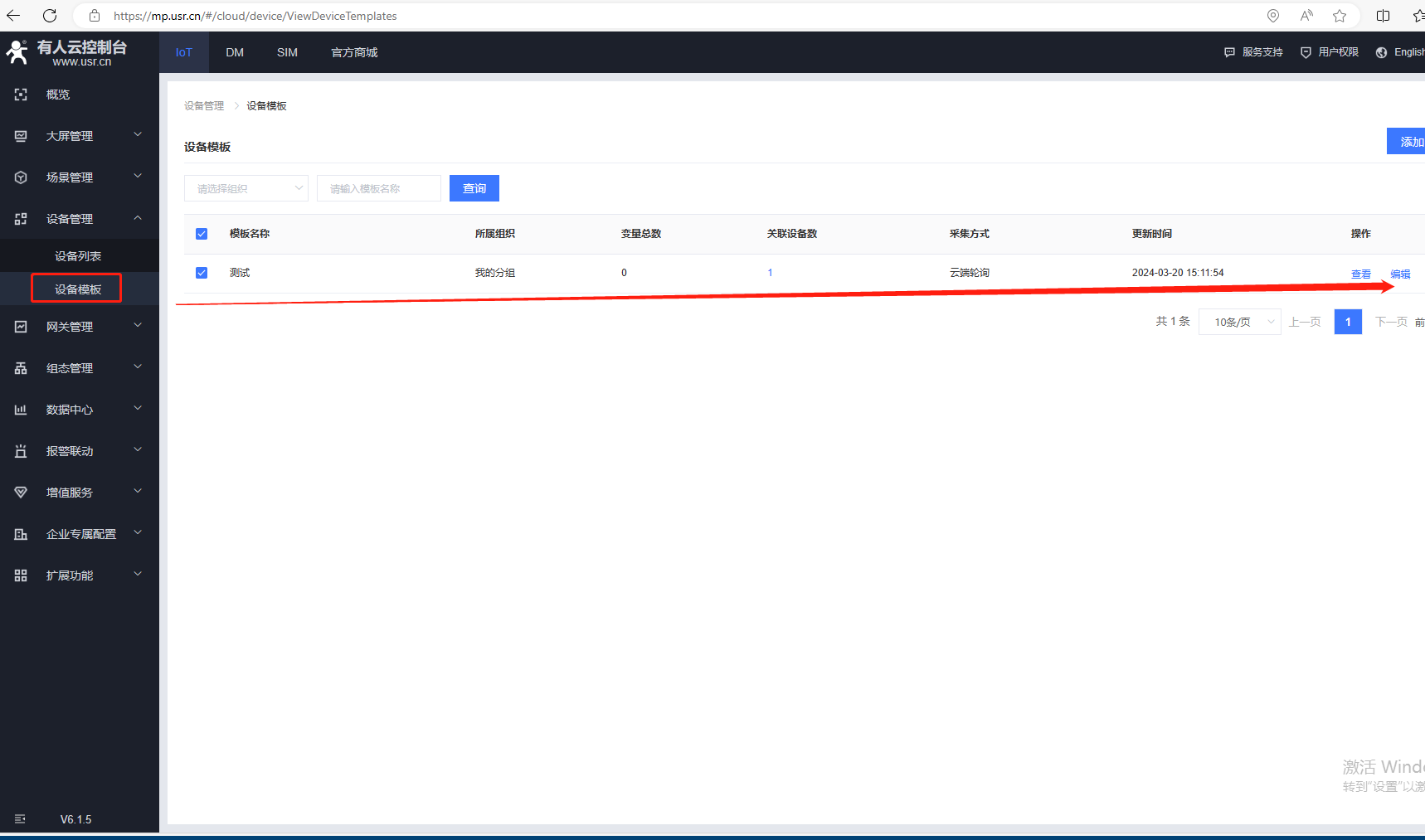

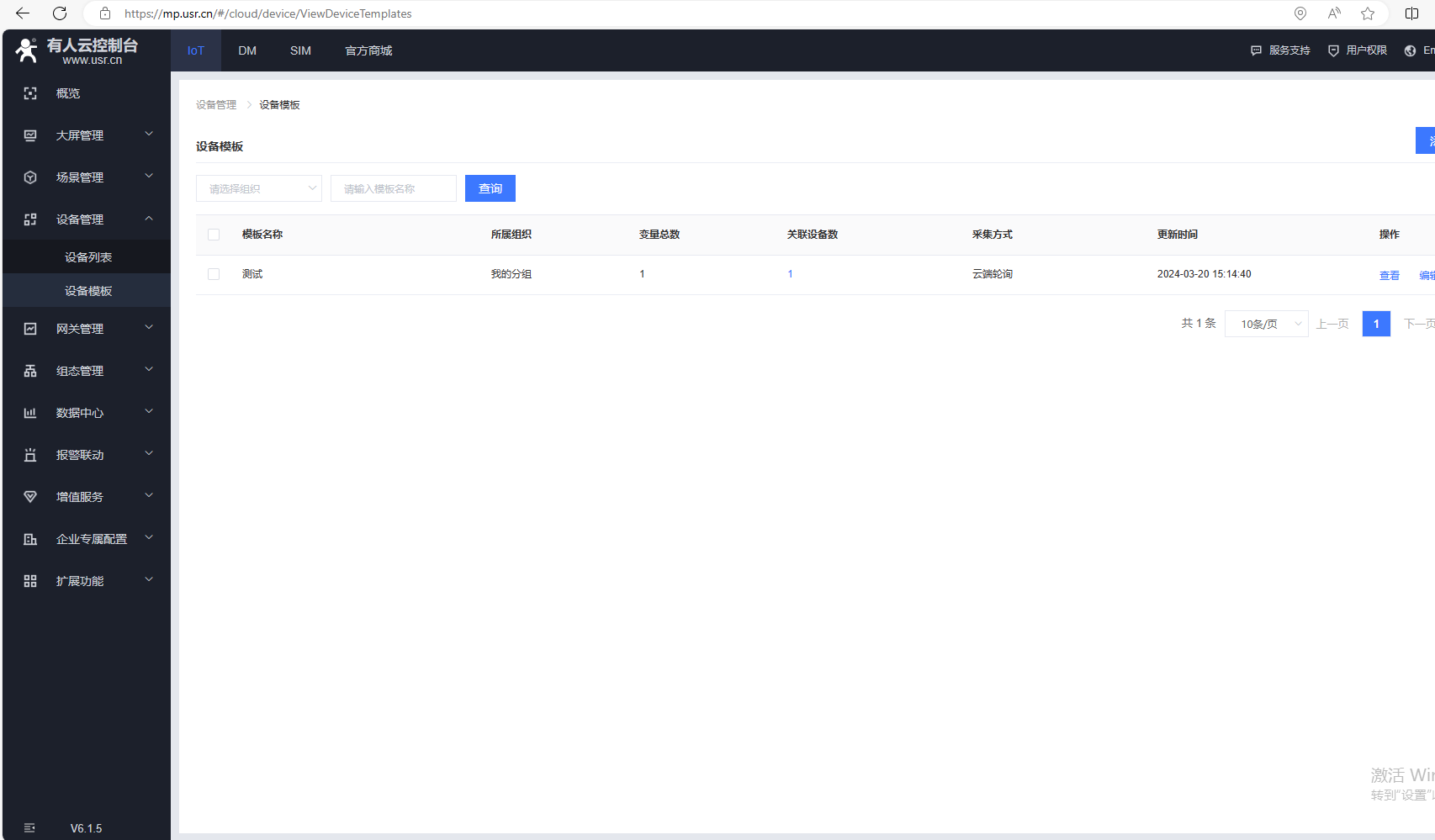

（7）添加变量，点击设备管理，点击设备模板，点击编辑。

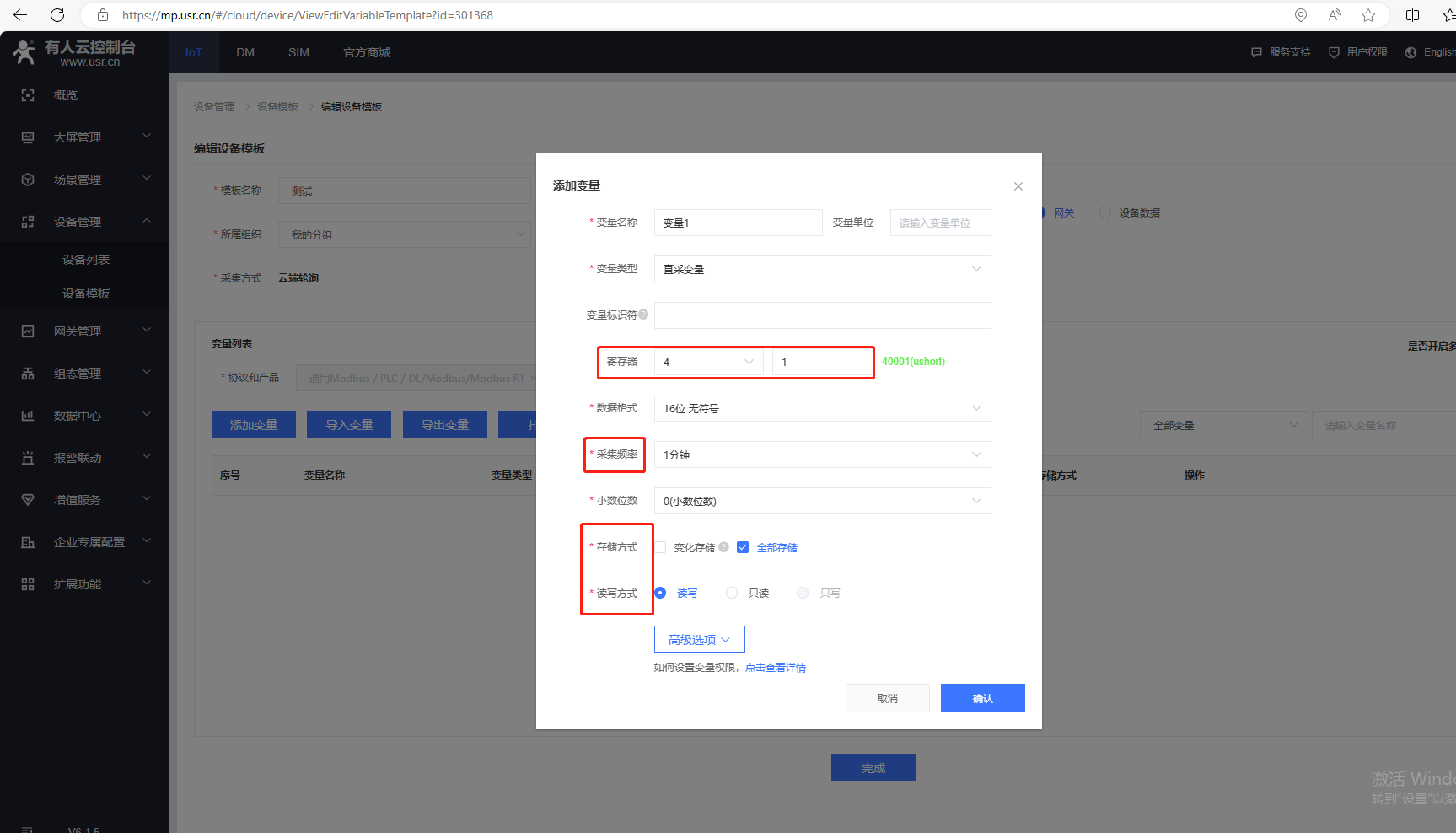

输入变量名称，选择变量类型，寄存器功能码用4（对应03读功能码），变量设置1（对应实际寄存器地址十进制0，实际寄存器地址十进制加1，填入变量）。

采集频率1分钟。

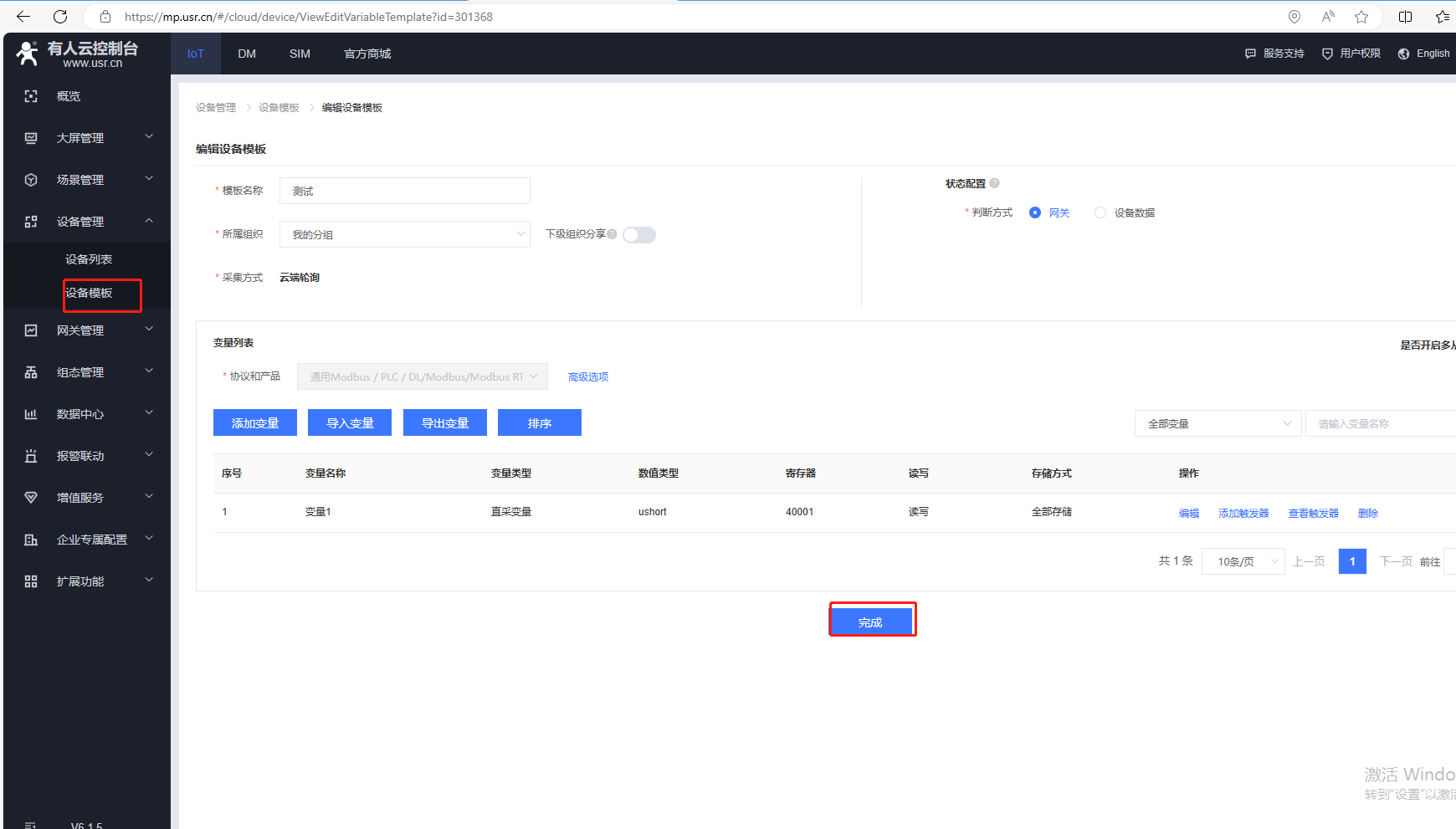

可以选择存储方式和读写方式，点击确认，最后点击完成。

（8）返回设备列表。

四、USR-DR514参数设置

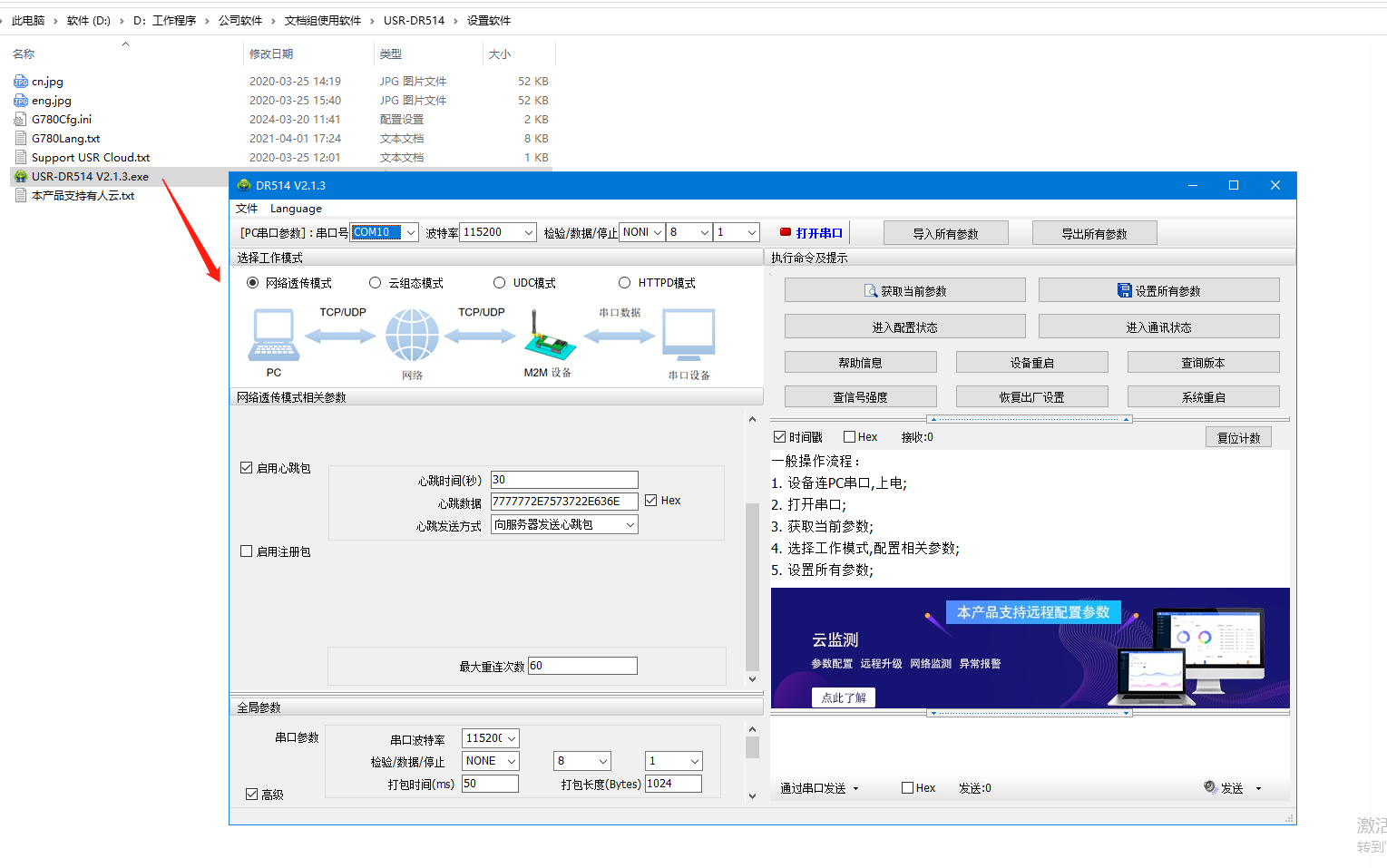

1、打开USR-DR514设置软件 V1.0.7

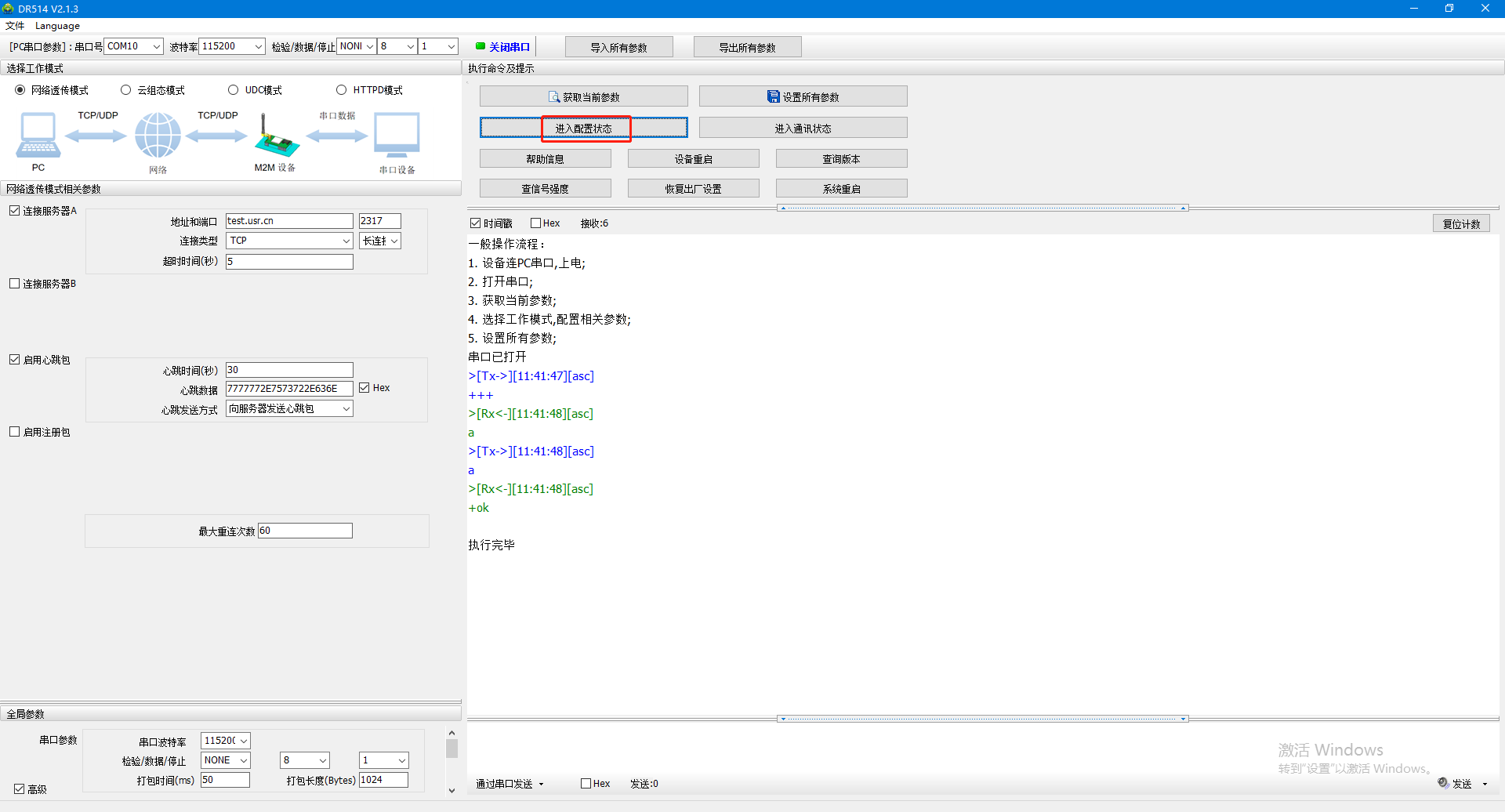

2、打开串口，点击进入配置状态

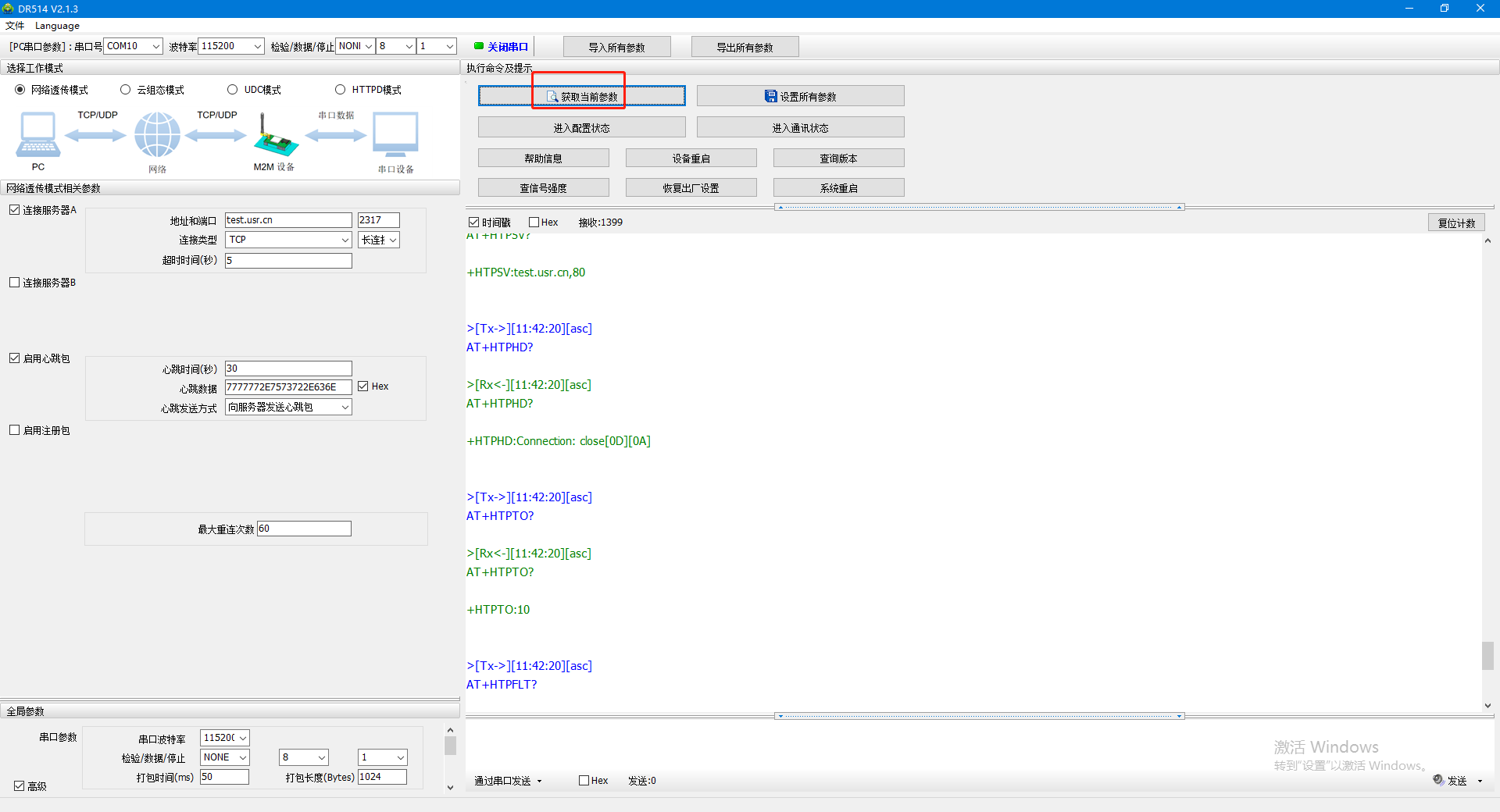

3、点击获取当前参数

4、设置连接通博TBET云平台参数

网关SN为： 00004291000000000001； 通讯密码为： 00001234；
云平台接入地址为： 4291.cnsh.iot-tcp.com； 端口号： 15000；
下载对应网关的软件，在软件中把系统分配的SN和通讯密码进行配置。

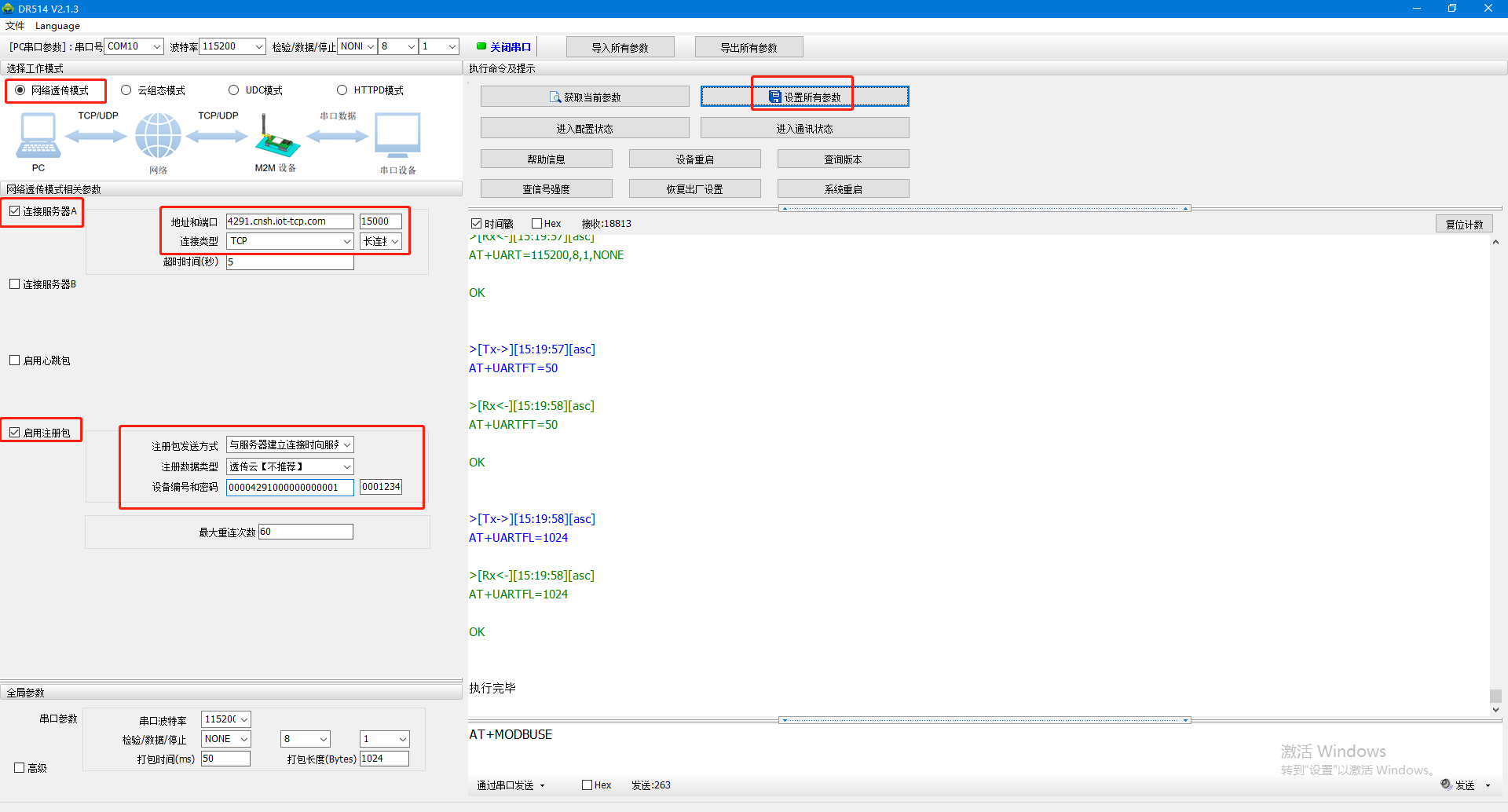

设置服务器地址4291.cnsh.iot-tcp.com和端口号15000，开启注册包，输入通博TBET云添加设备的ID00004291000000000001和密码00001234，点击设置所有参数。

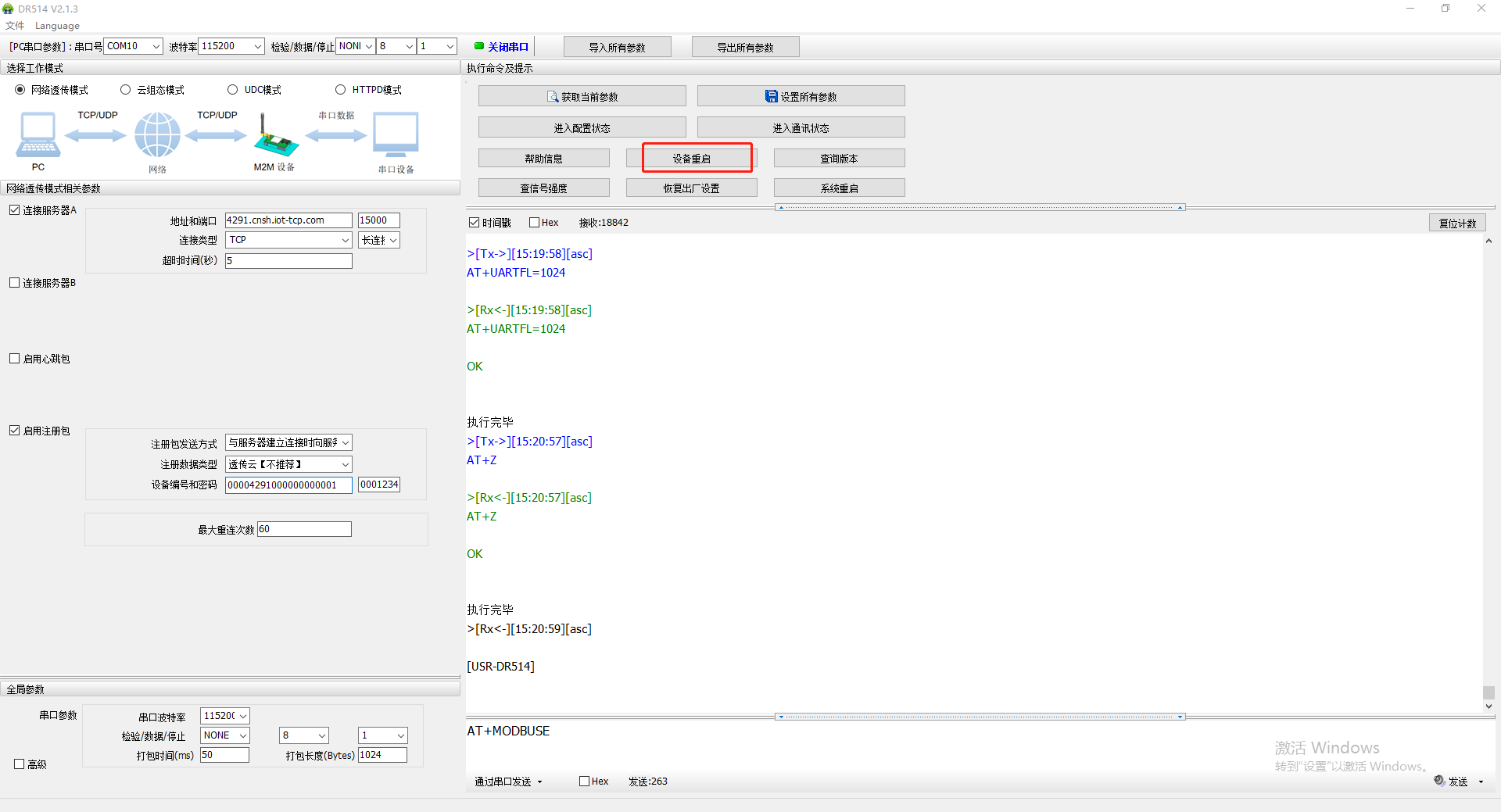

5、点击设备重启

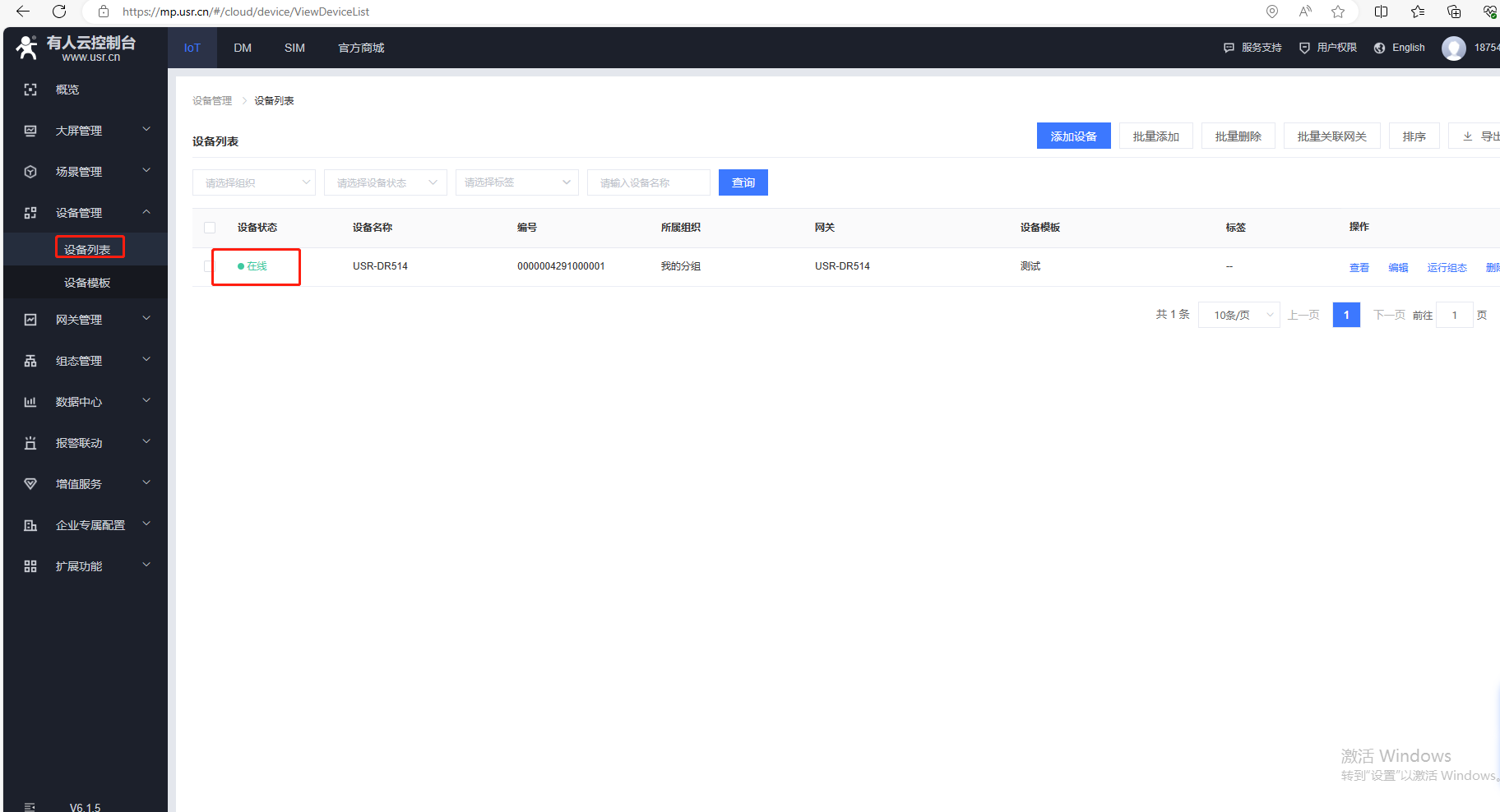

6、通博TBET云设备在线

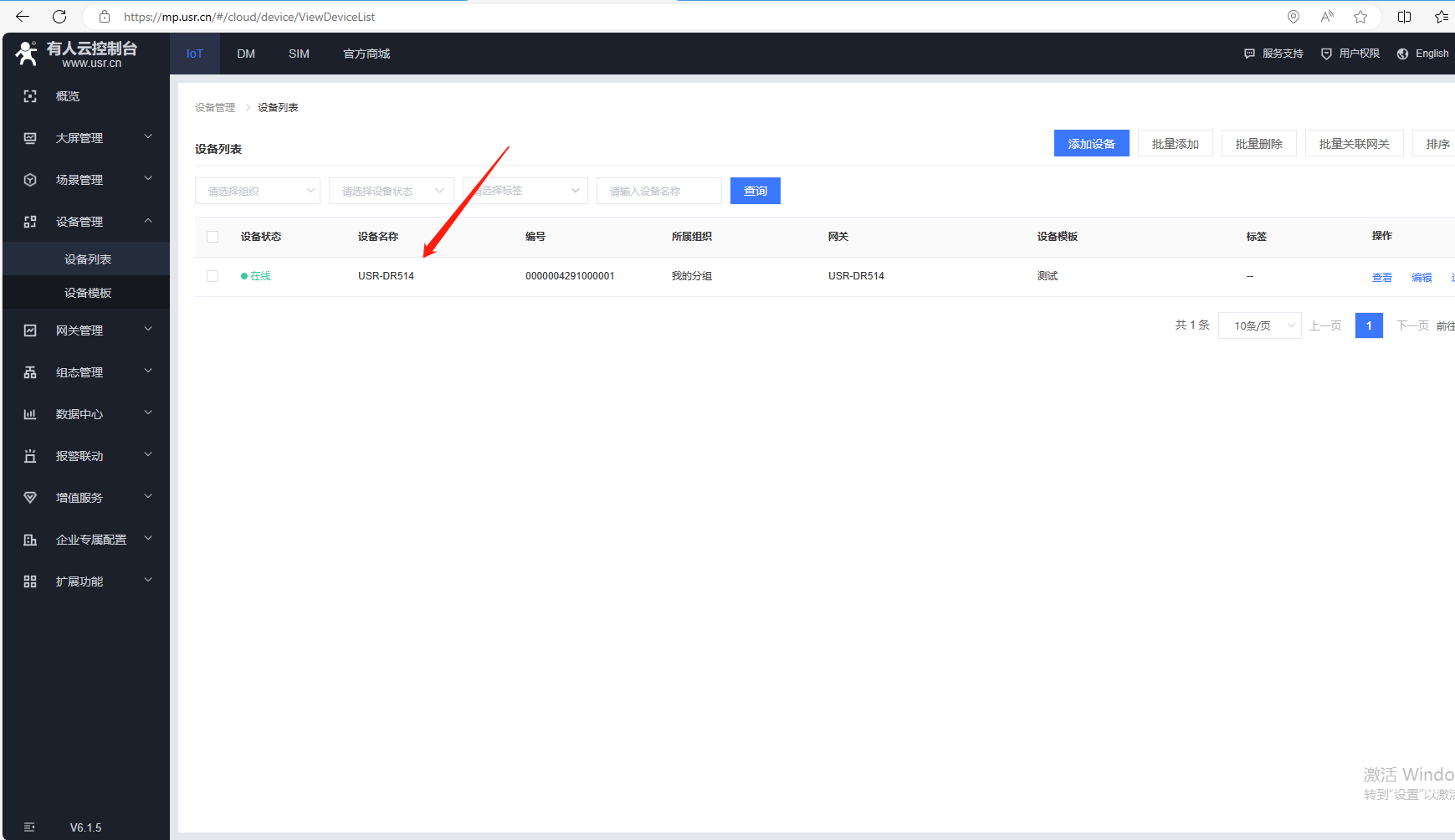

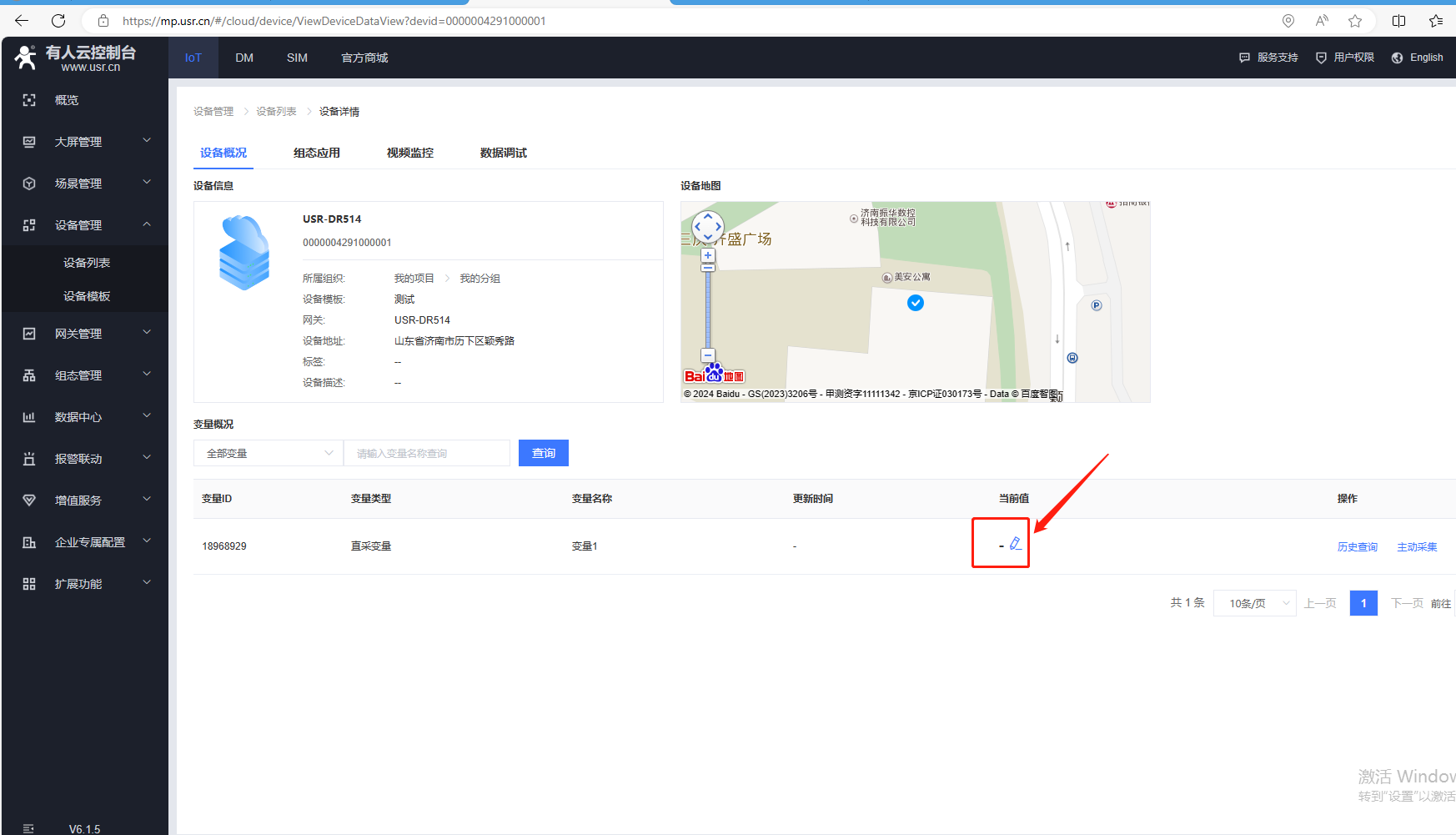

7、返回设备列表，点击设备名称，可以去查看变量当前值。

五、数据调试

1、打开串口软件MODBUS slave软件，配置参数

（1）点击Setup，Slave ID从机地址用1，Function功能码用03，Address寄存器起始地址用0，Quantity寄存器地址数量用1。

就是模拟从机地址1，采集1个寄存器地址0的数据。

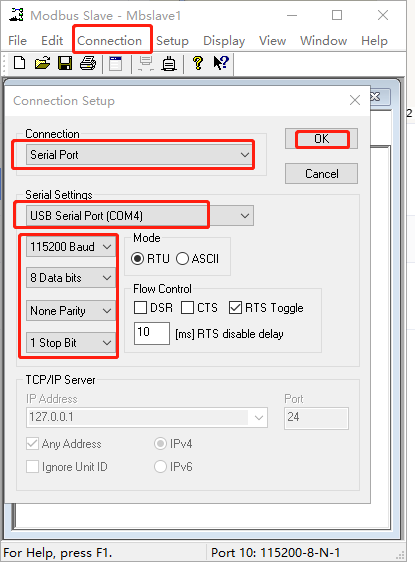

（2）点击Connection,选择串口，对应USR-DR514所接USB-RS485串口线的COM口号，串口参数和USR-DR514串口参数保持一致。 Mode选择RTU，模拟MODBUS RTU协议串口。

2、MODBUS slave数据设置10，通博TBET云设备列表1分钟采集，可以看到变量采集的当前值数据10。

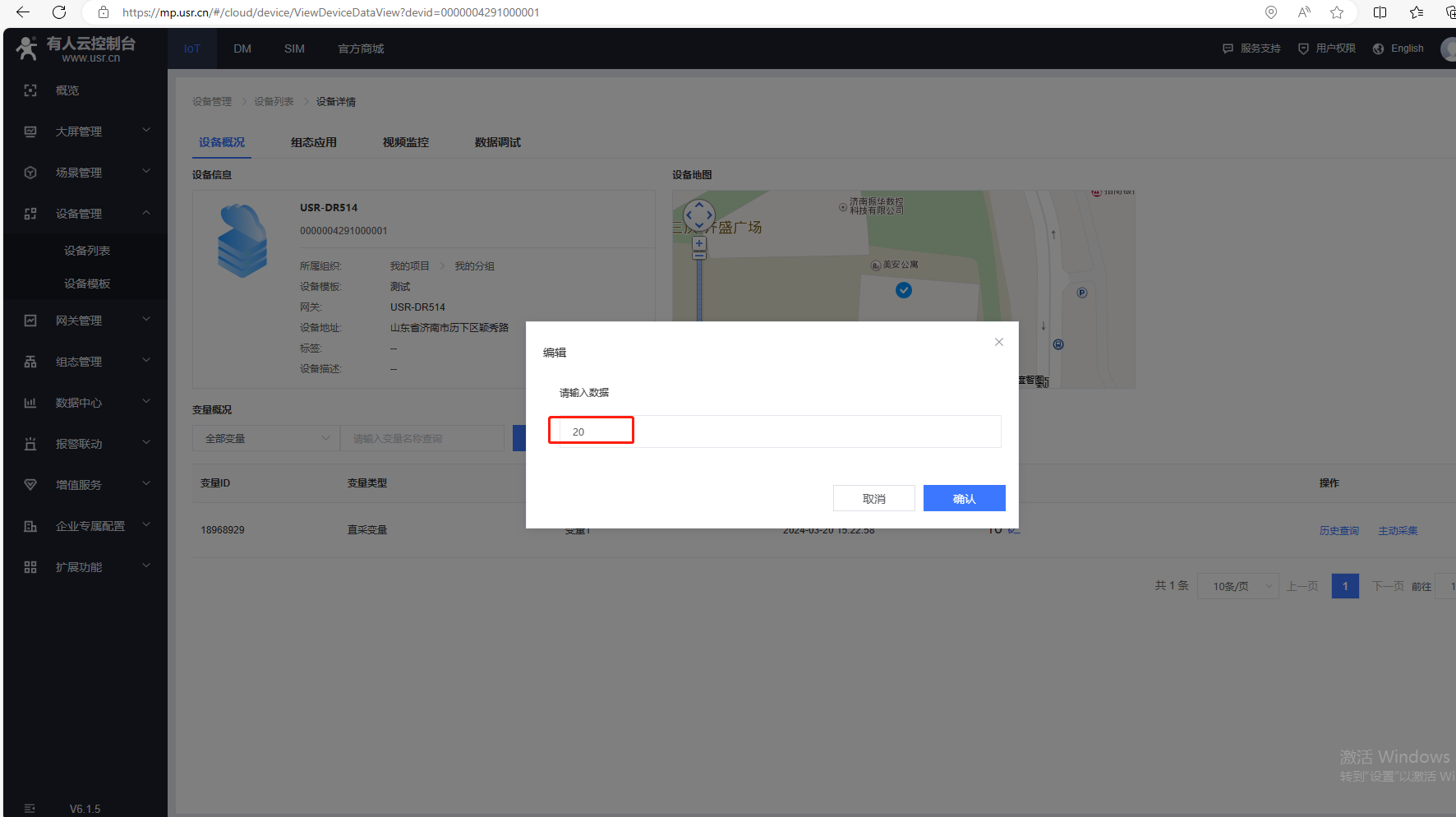

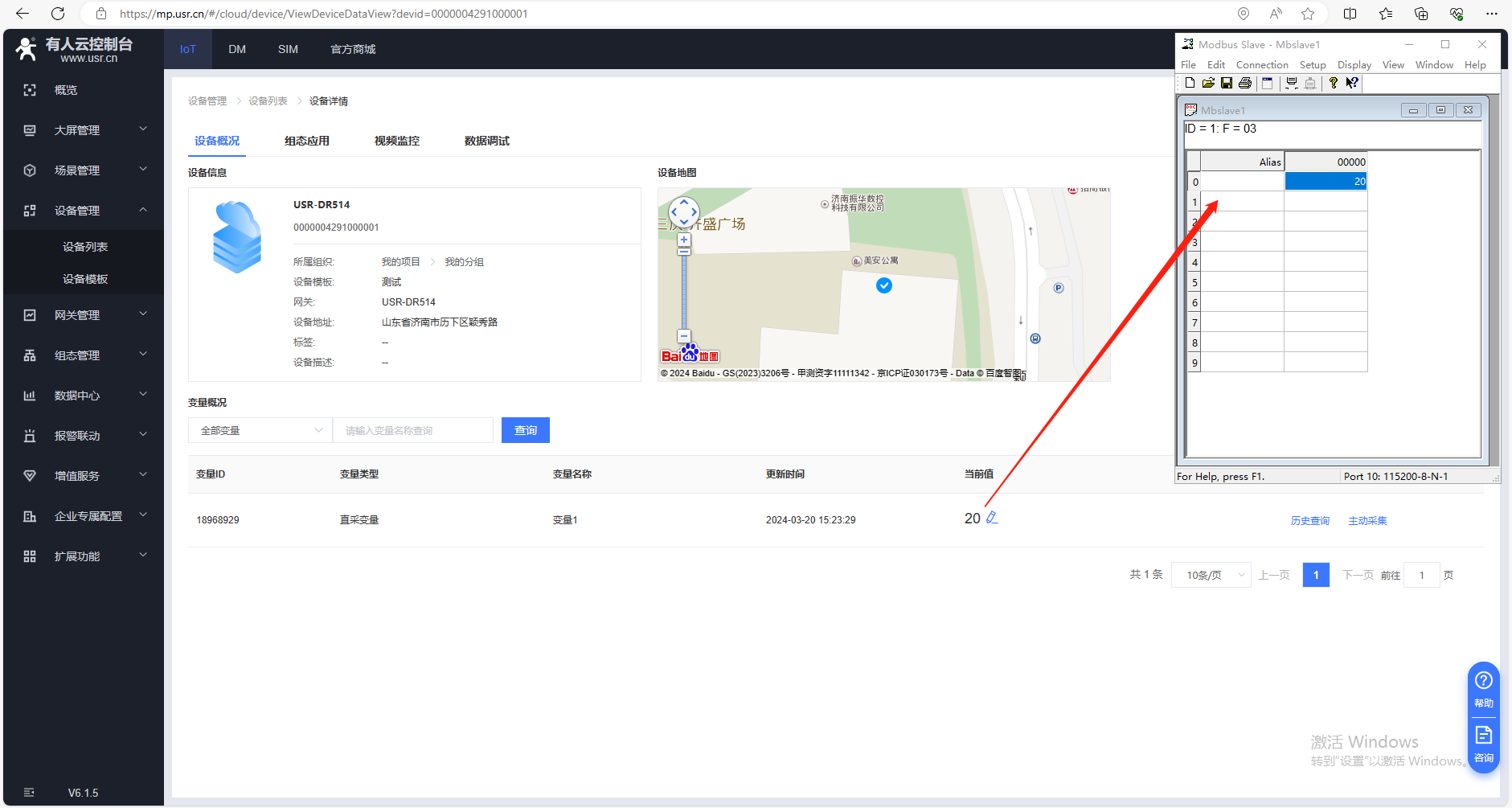

3、通博TBET云写数据20，MODBUS slave数据变为20。

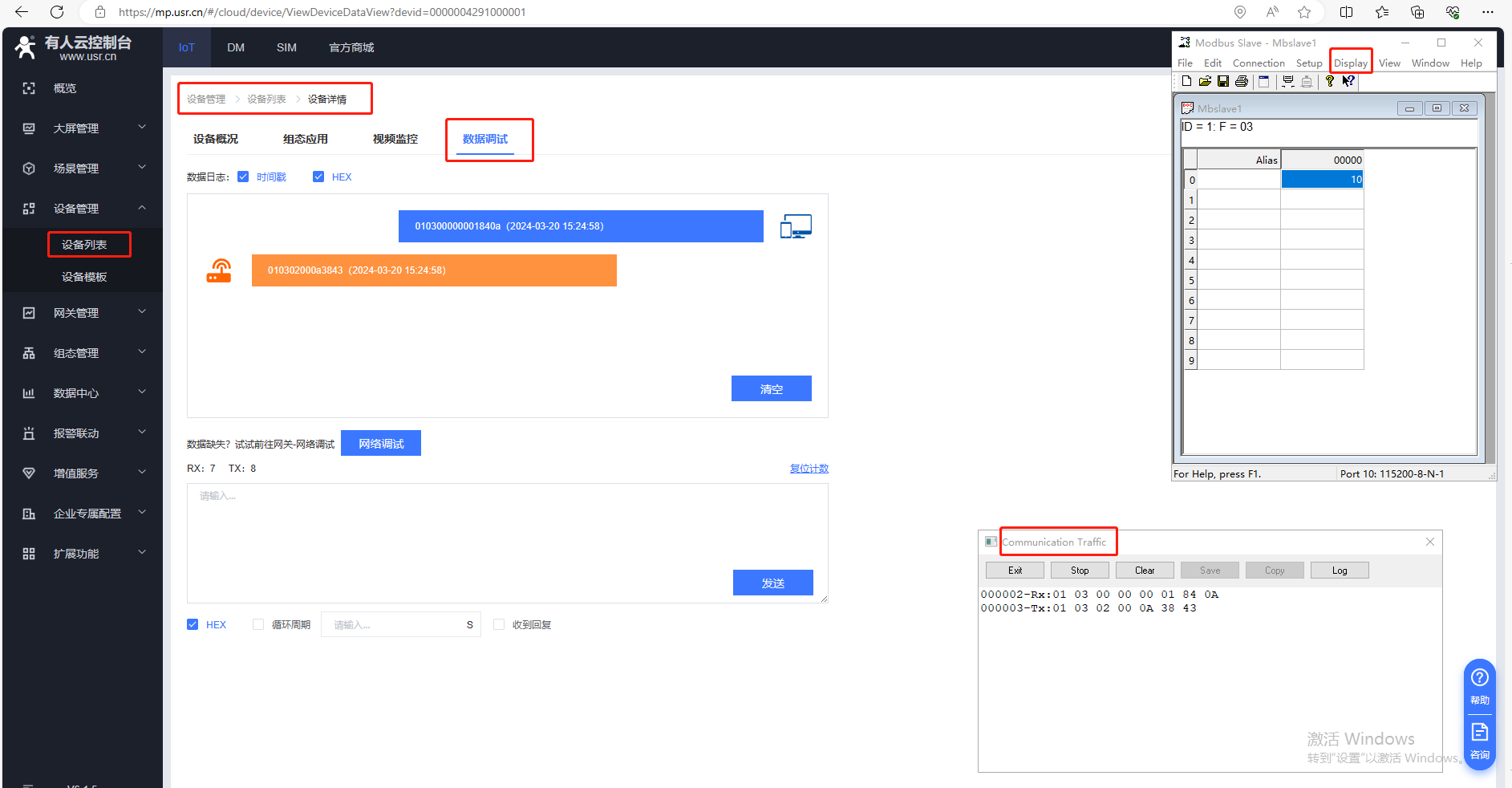

4、通博TBET云数据调试功能

还可以利用通博TBET云的数据调试功能，查看通博TBET云的数据收发是否正常。

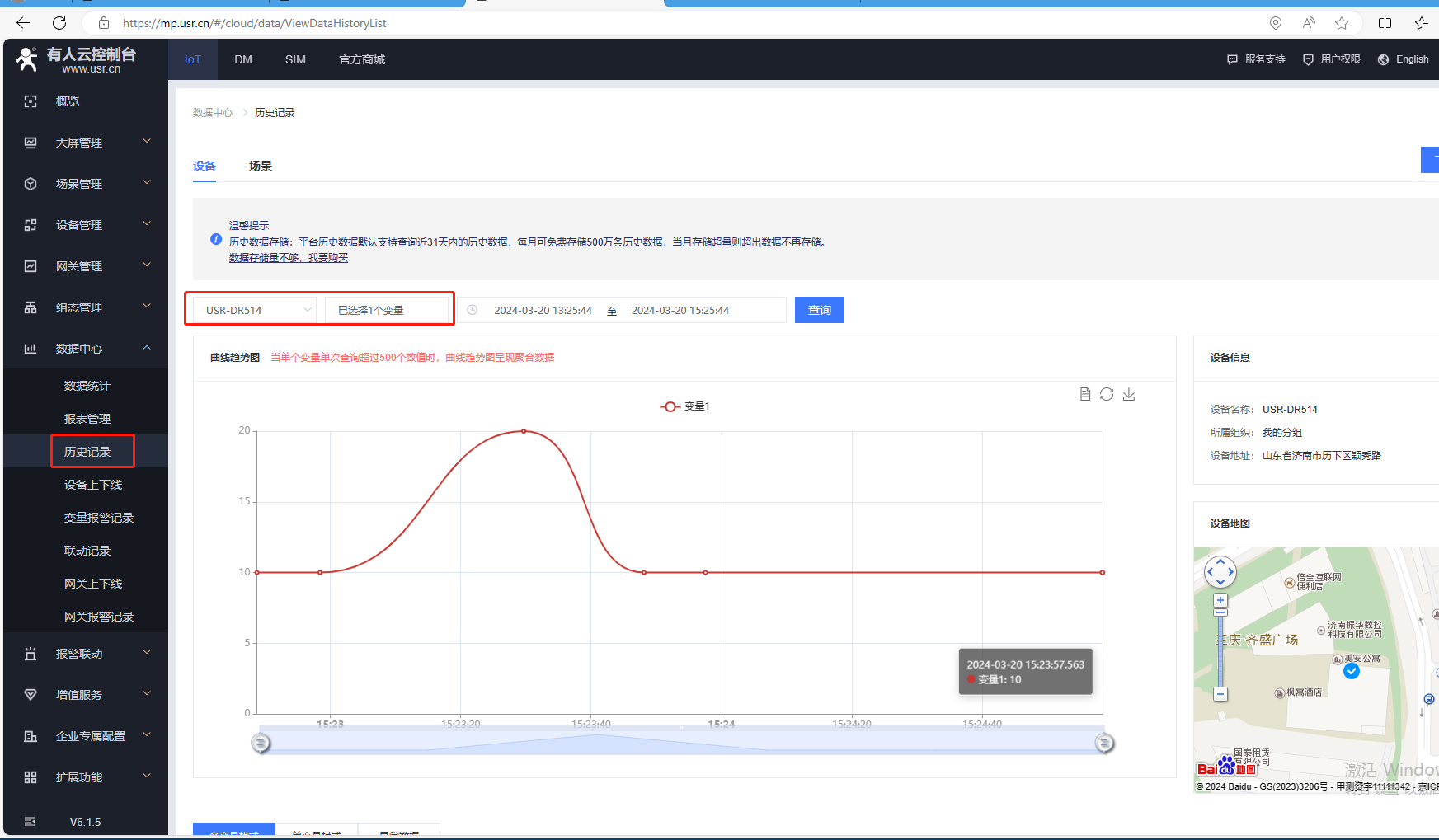

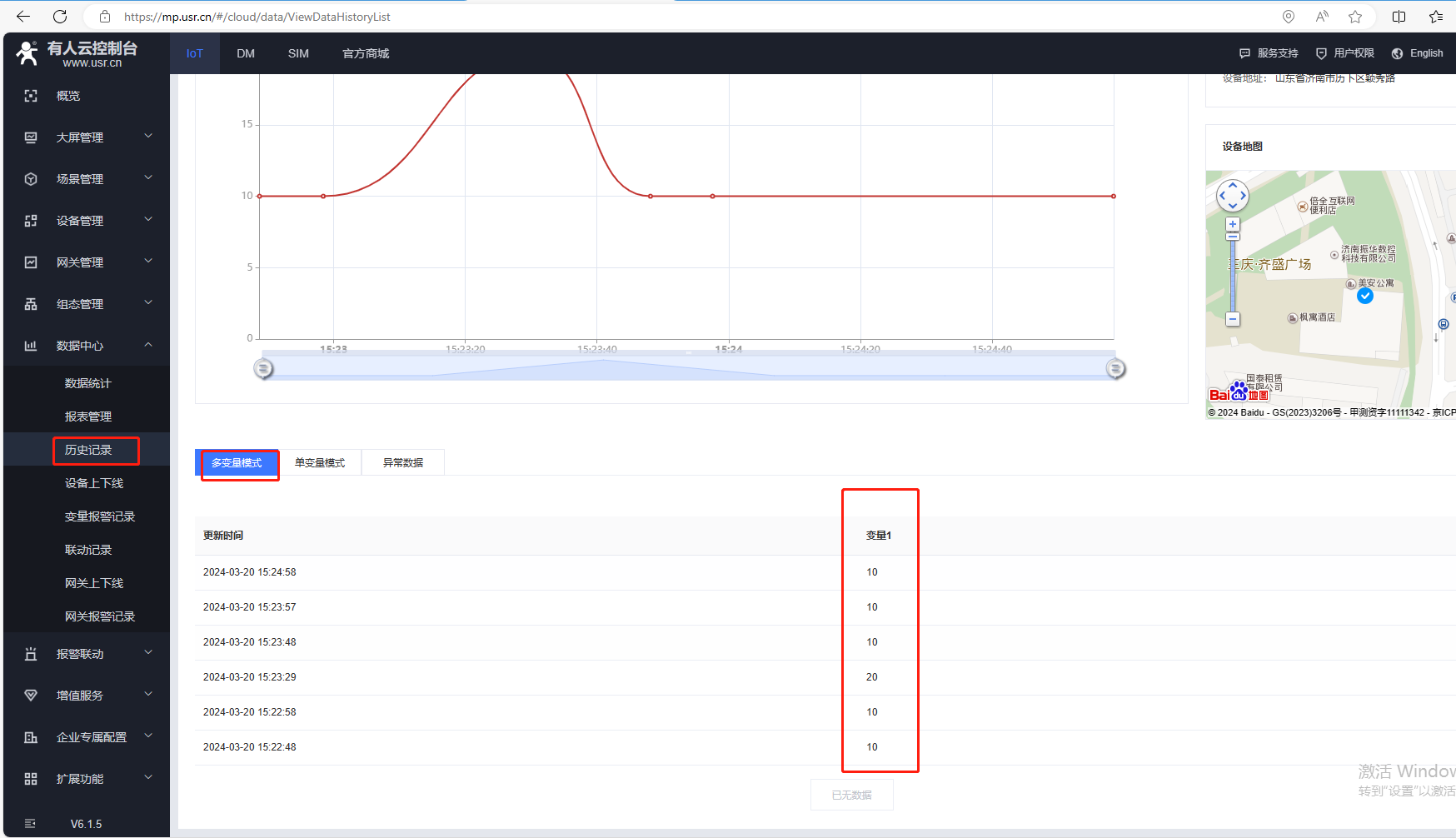

5、数据中心，历史记录查看历史曲线和历史数据

编写人：金志方 编写日期：2024-03-21

审核人：金志方 审核日期：2024-03-21

订正版本：V1.0 订正内容：初稿
