USR-DR502 NTP 时间更新功能示例

备注：USR-DR502支持通博TBET公司的内置SIM卡联网。

一、资料下载

USR-G771-G780s-DR5X2-DR15X说明书 （完整版）：http://www.ybljg.com/Download/982.html

USR-G771-G780s-DR5X2-DR15X规格书：http://www.ybljg.com/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.ybljg.com/Download/984.html

USR-G771/DR5X2/DR15X设置软件（新）：http://www.ybljg.com/Download/826.html

G771-G780s-DR5X2-DR15X MQTT应用案例：http://www.ybljg.com/Download/1188.html

二、硬件连接

1、所需物品

USR-DR502 产品 1台

12V端子电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

2、硬件连接

USR-DR502 的485串口接USB-RS485串口线到电脑USB口，接好4G天线，然后产品接12V端子电源适配器上电。

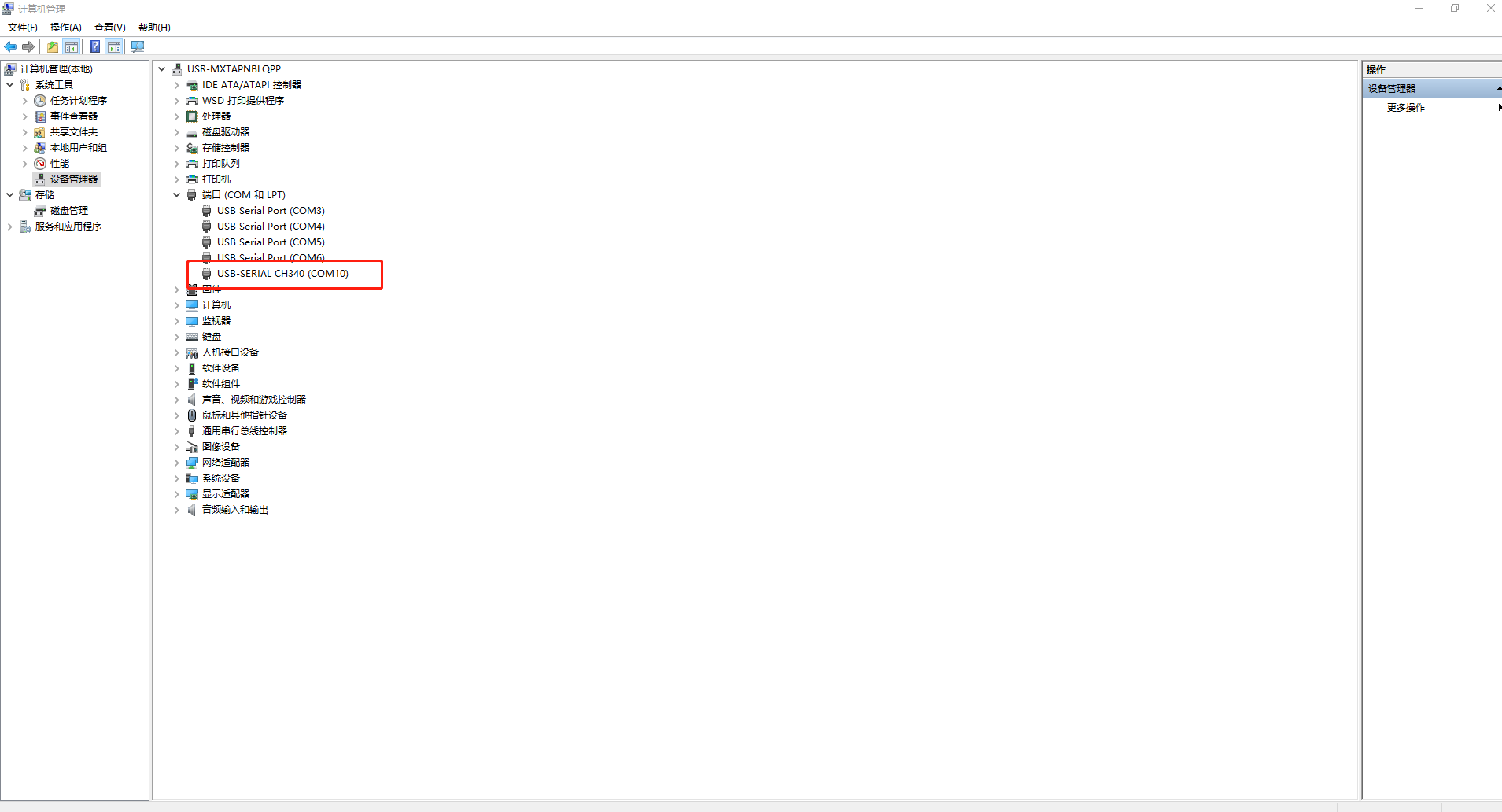

3、查看端口号

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-DR502的USB-RS485串口线COM口号，COM10。

三、USR-DR502参数设置

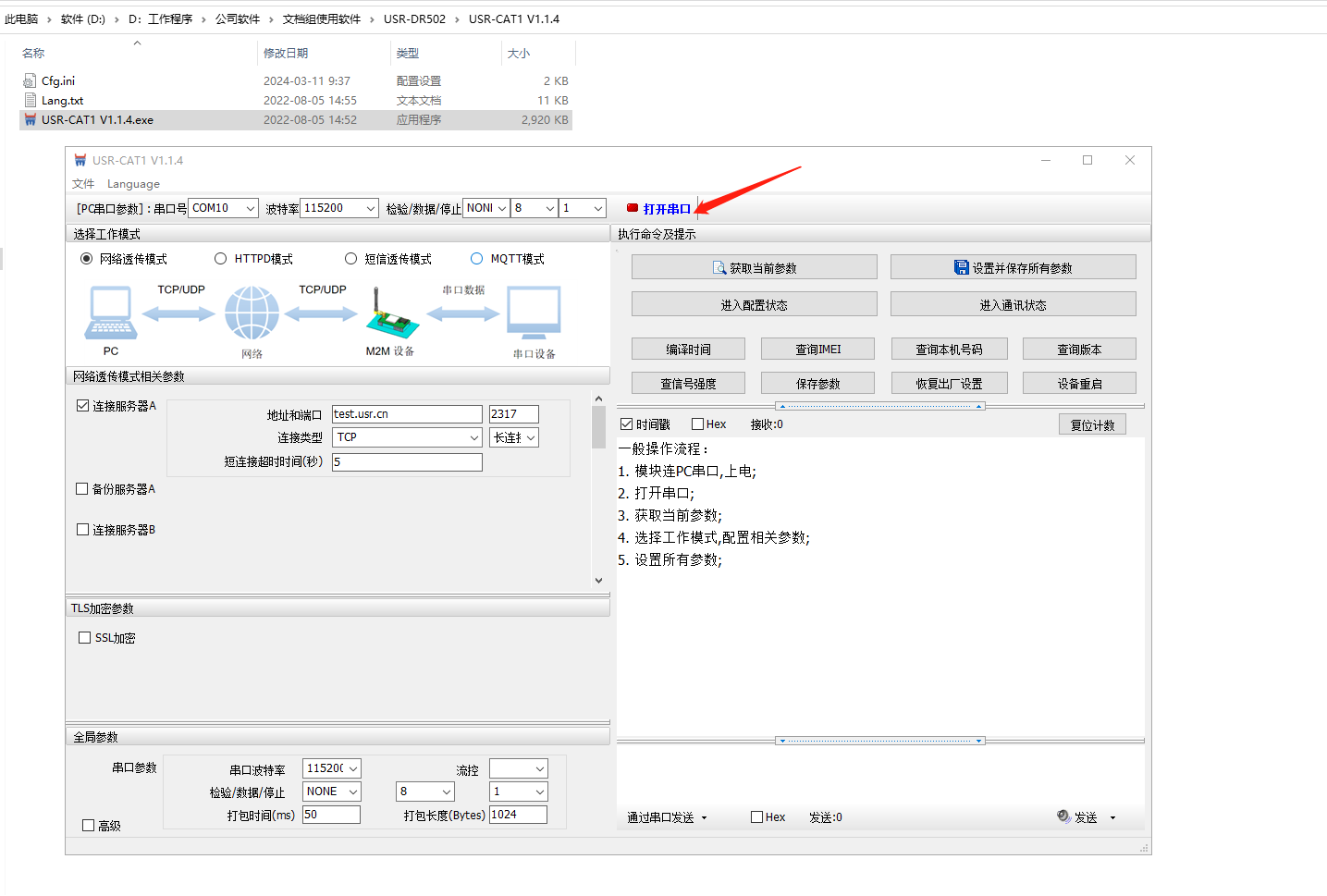

1、打开USR-DR502设置软件

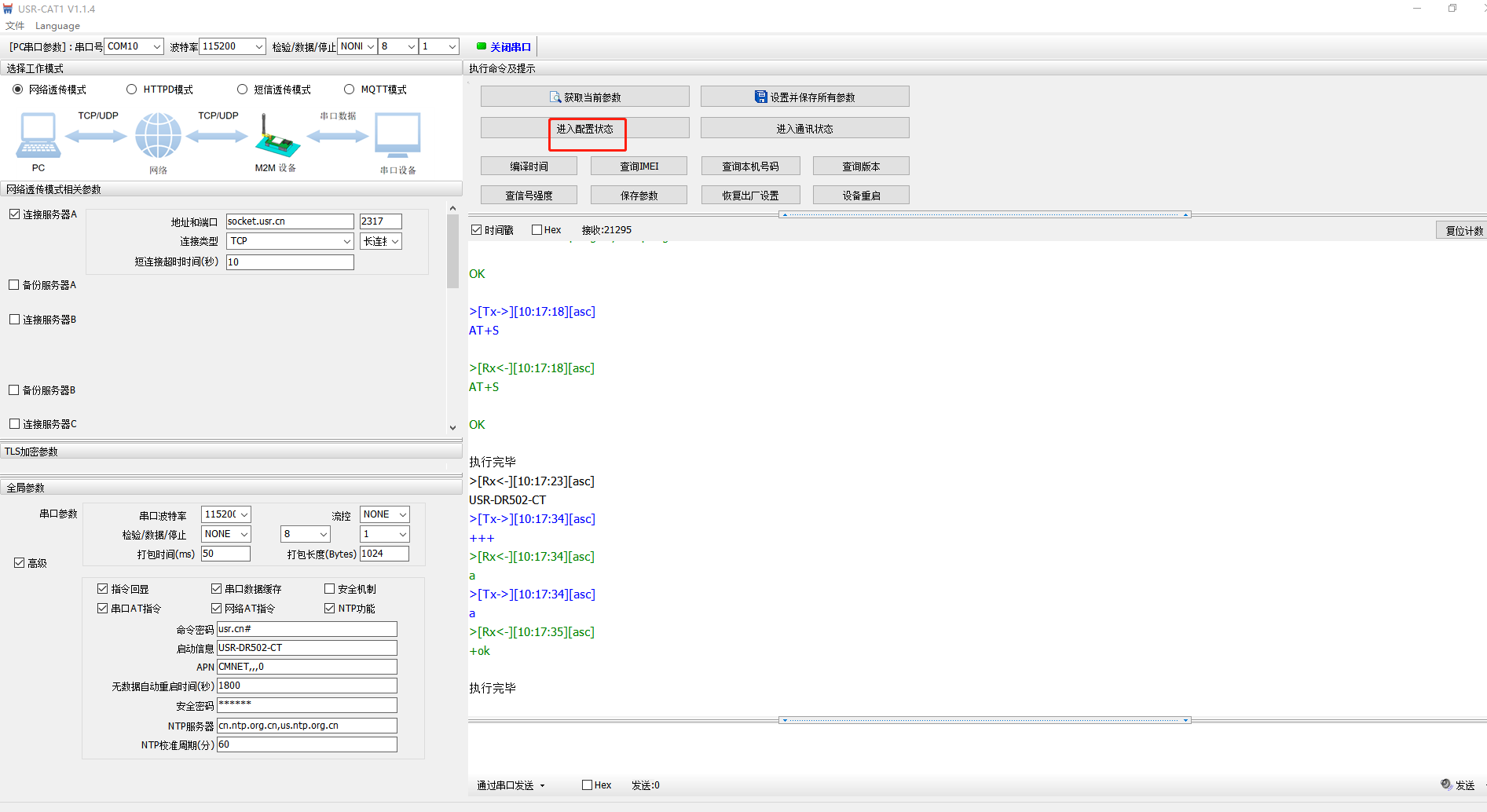

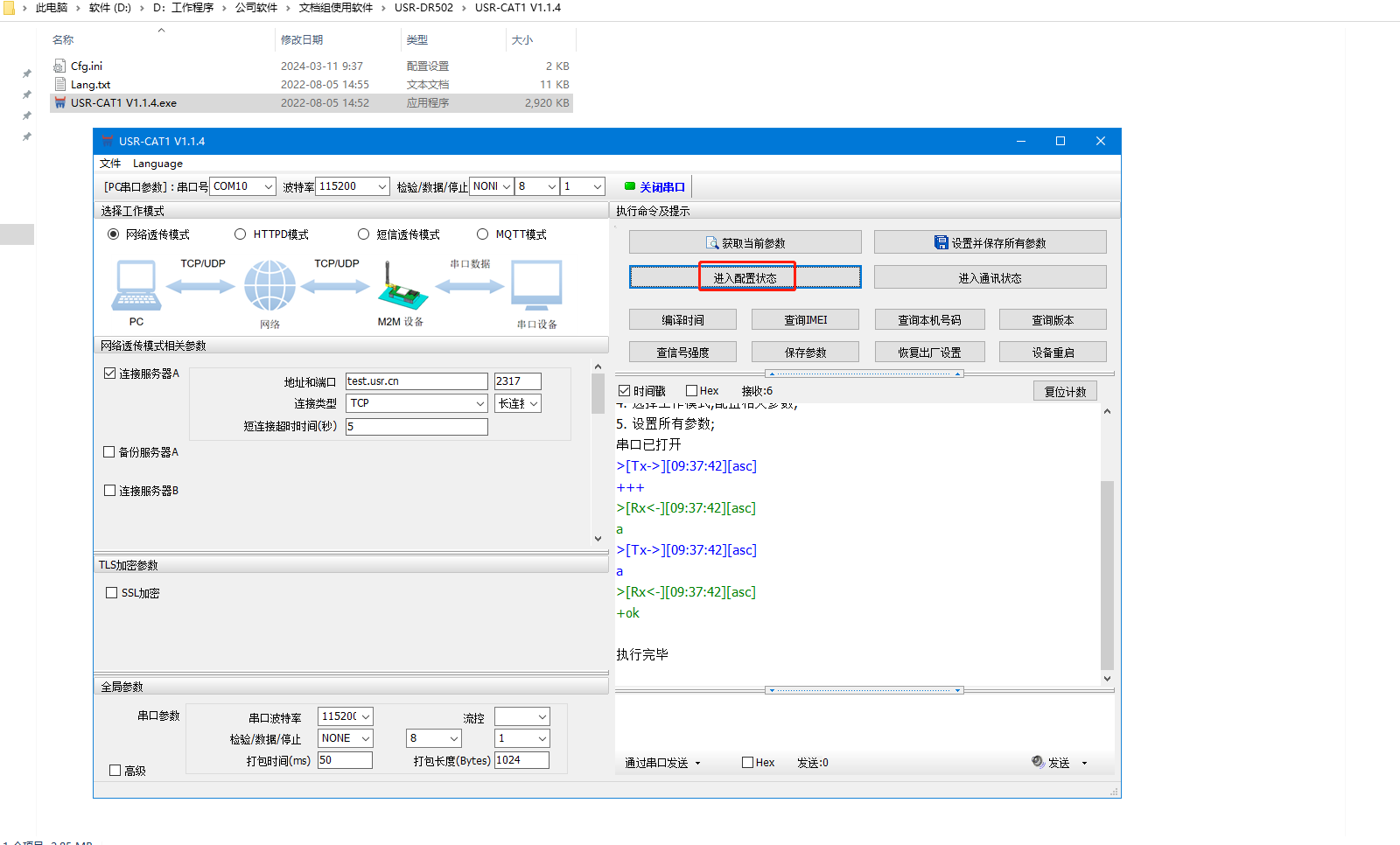

2、打开串口，点击进入配置状态

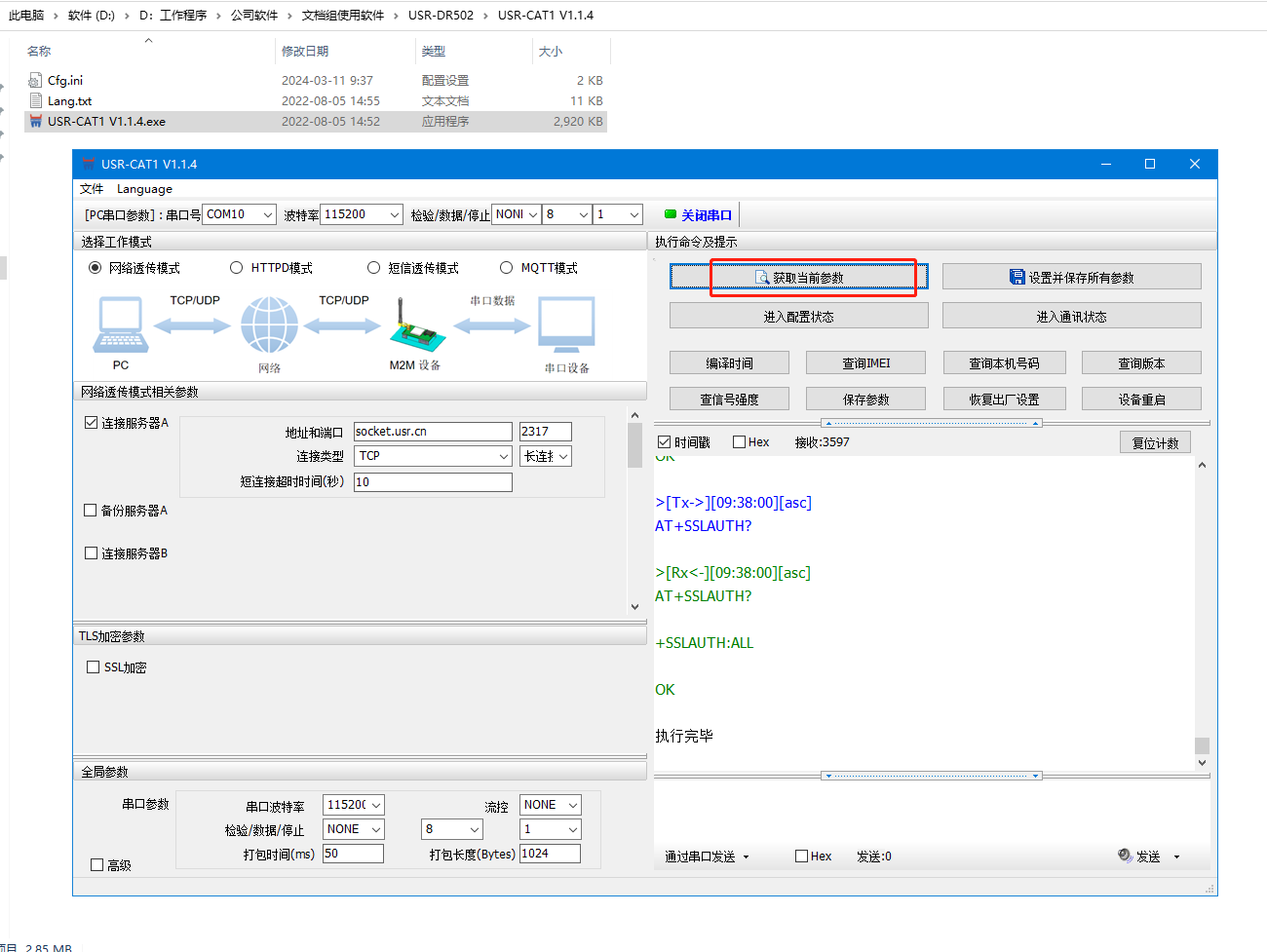

3、点击获取当前参数

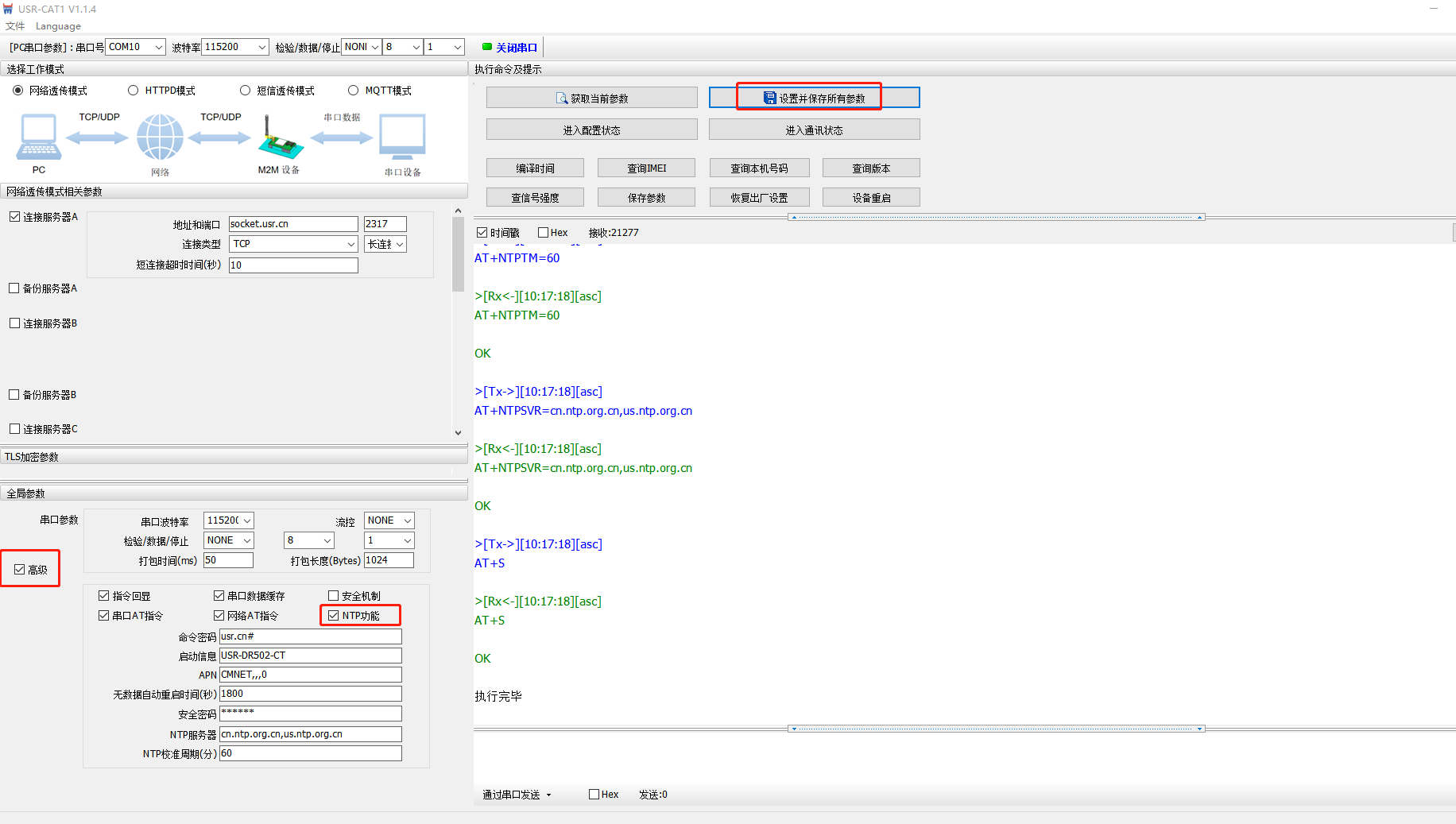

4、勾选高级选项，勾选NTP功能，可以用默认NTP服务器，点击设置并保存所有参数。

NTP服务器 cn.ntp.org.cn,us.ntp.org.cn

四、功能调试

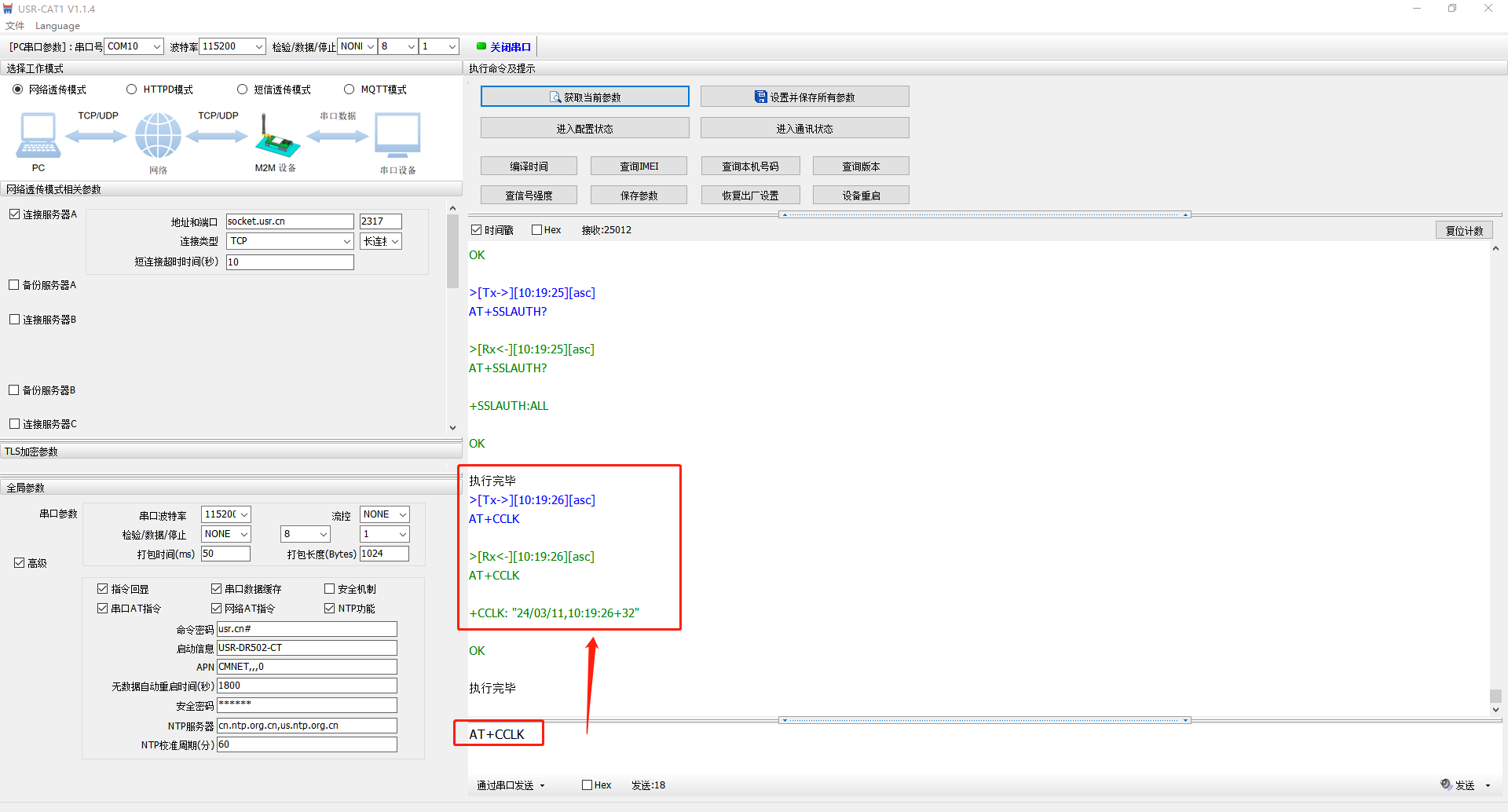

1、发送 AT+CCLK 查询当前更新时间

打开串口，点击进入配置状态，设置软件右下角发送后面小三角点击，选择AT指令自动加回车，然后再输入框输入AT+CCLK，点击发送，可以获取当前时间。

AT+CCLK

+CCLK: "24/03/11,10:19:26+32"

OK

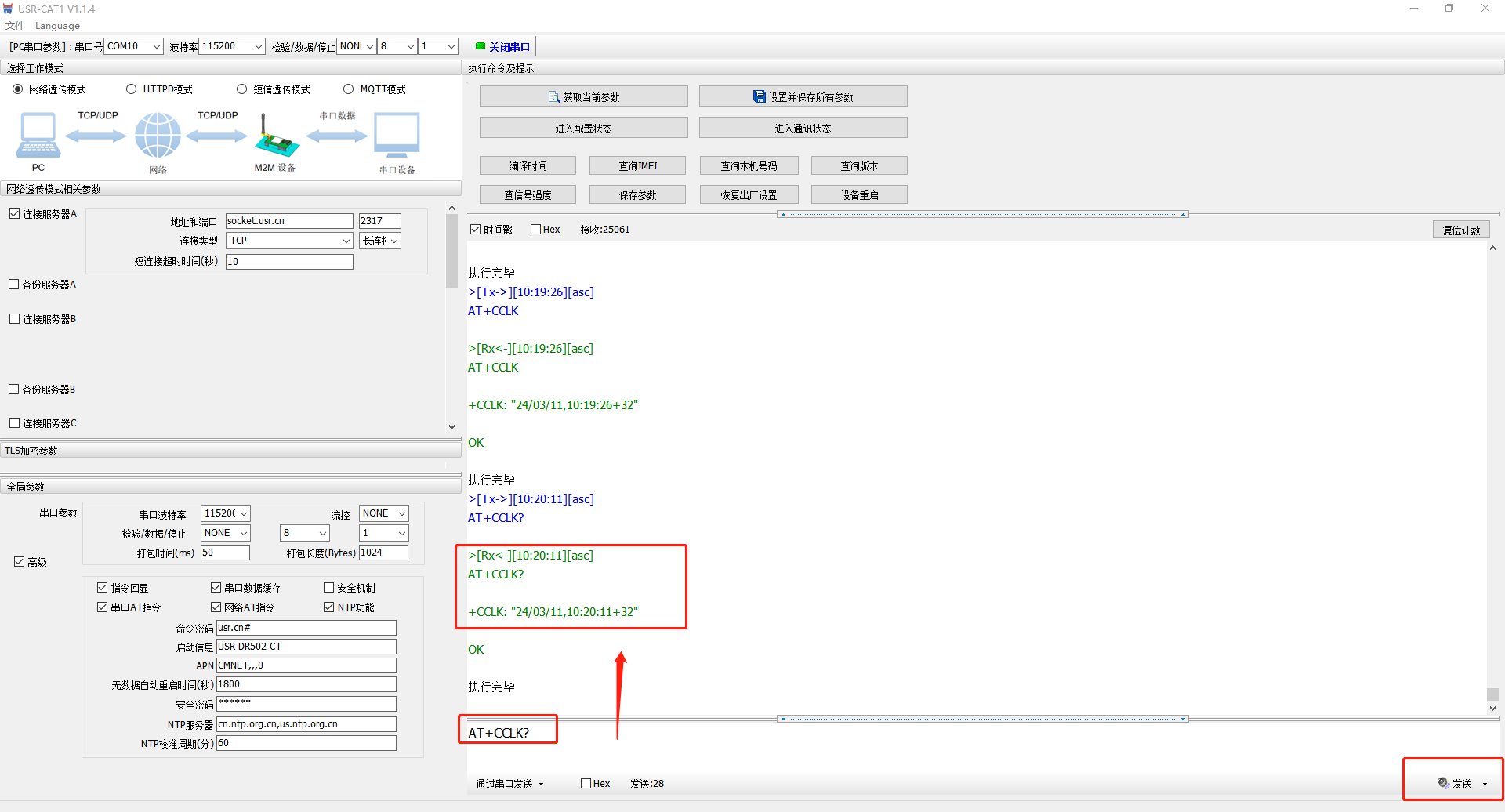

2、发送 AT+CCLK?查询当前更新时间

输入框输入AT+CCLK? 英文格式的问号，点击发送，可以获取当前时间。

AT+CCLK?

+CCLK: "24/03/11,10:20:11+32"

OK

3、记得测试完退出配置状态，进入通讯状态

编写人：金志方 编写日期：2024-03-11

审核人：金志方 审核日期：2024-03-11

订正版本：V1.0 订正内容：初稿
