USR-DR502 短信AT指令使用示例

备注：USR-DR502测试短信透传模式，需要插入可以正常发短信的手机卡。

一、资料下载

USR-G771-G780s-DR5X2-DR15X说明书 （完整版）：http://www.ybljg.com/Download/982.html

USR-G771-G780s-DR5X2-DR15X规格书：http://www.ybljg.com/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.ybljg.com/Download/984.html

USR-G771/DR5X2/DR15X设置软件（新）：http://www.ybljg.com/Download/826.html

G771-G780s-DR5X2-DR15X MQTT应用案例：http://www.ybljg.com/Download/1188.html

二、硬件连接

1、所需物品

USR-DR502 产品 1台

12V端子电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

2、硬件连接

USR-DR502的485串口接USB-RS485串口线到电脑USB口，接好4G天线，然后产品接12V端子电源适配器上电。

3、查看端口号

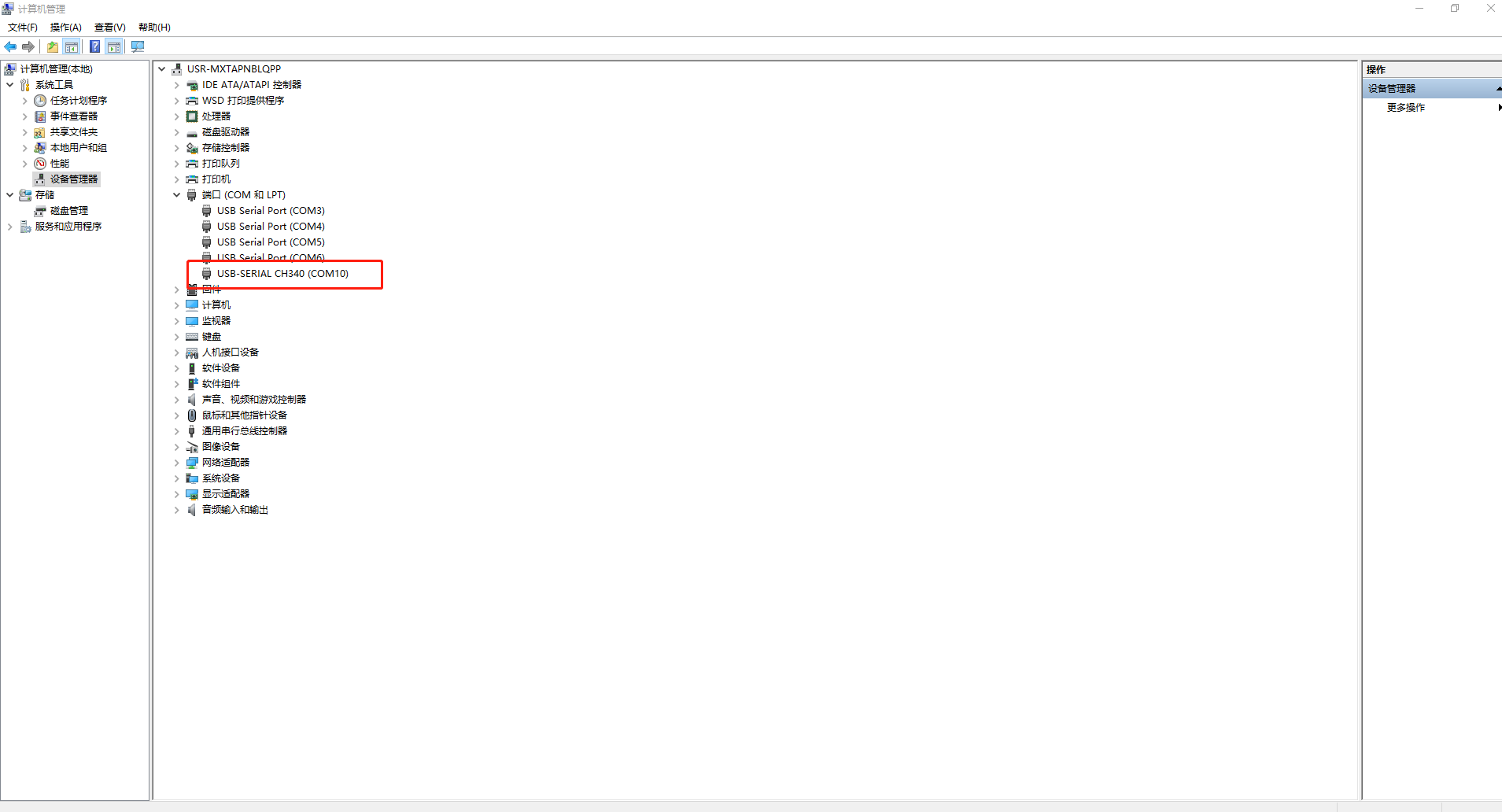

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-DR502的USB-RS485串口线COM口号，COM10。

三、USR-DR502参数设置

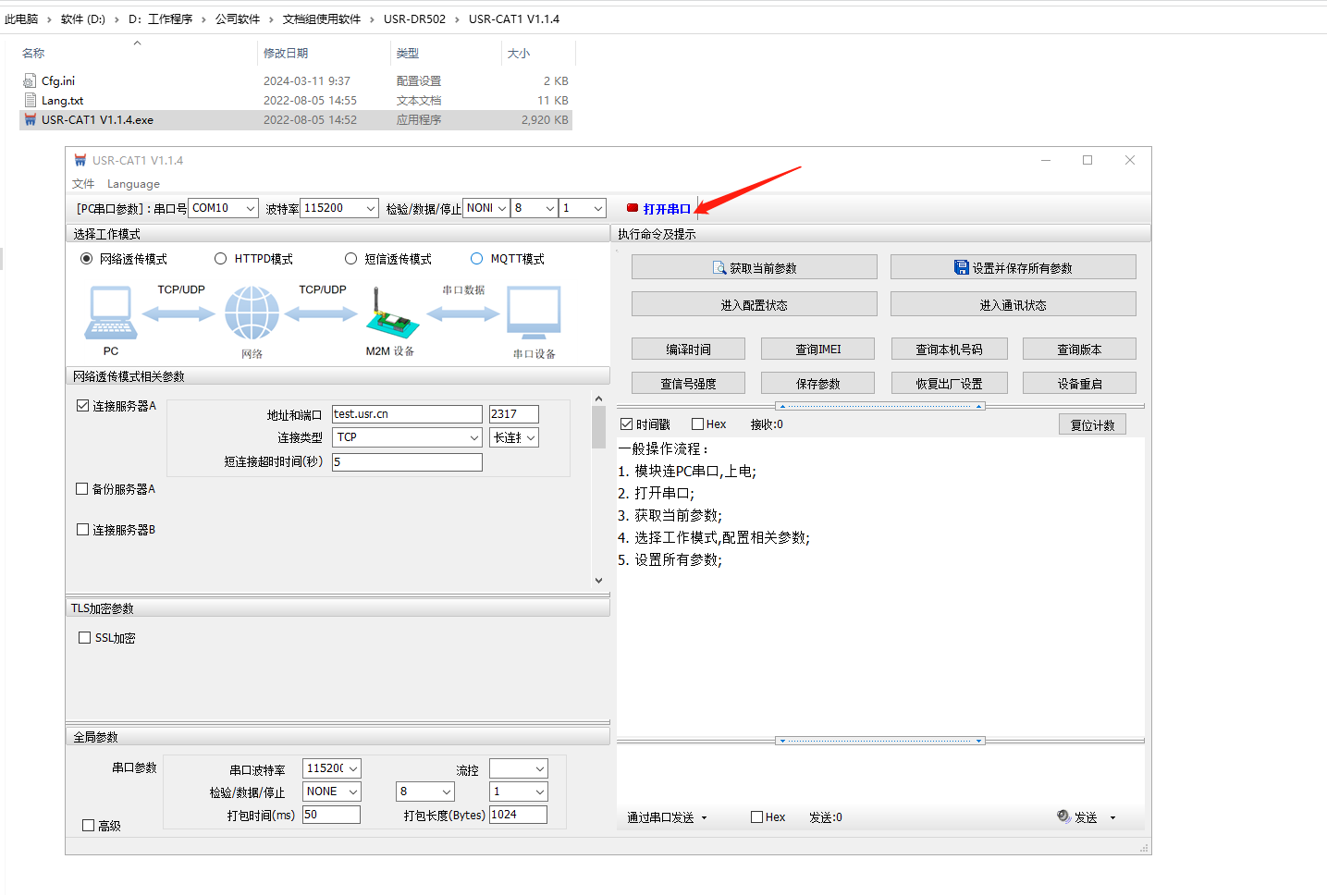

1、打开USR-DR502设置软件

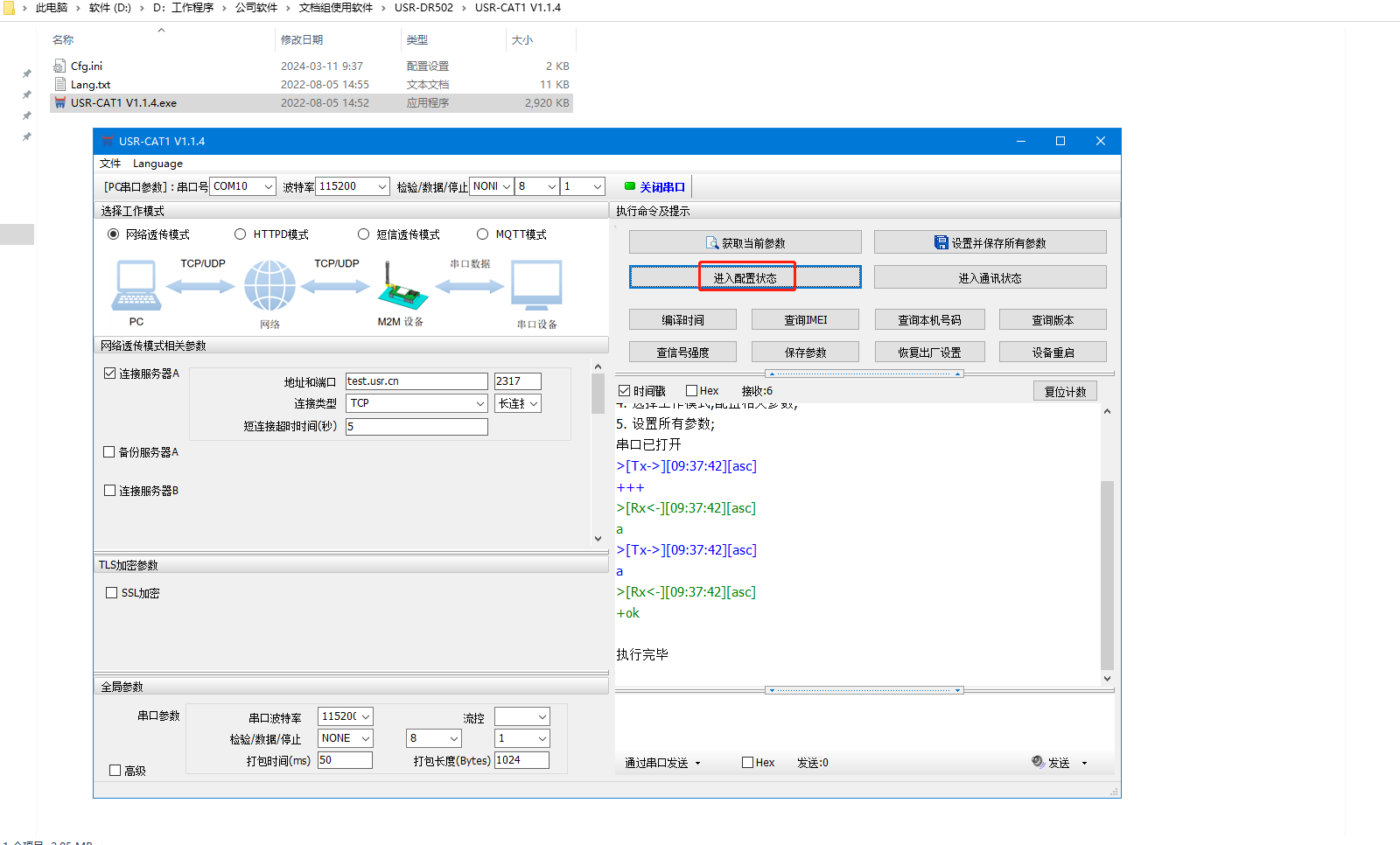

2、打开串口，点击进入配置状态

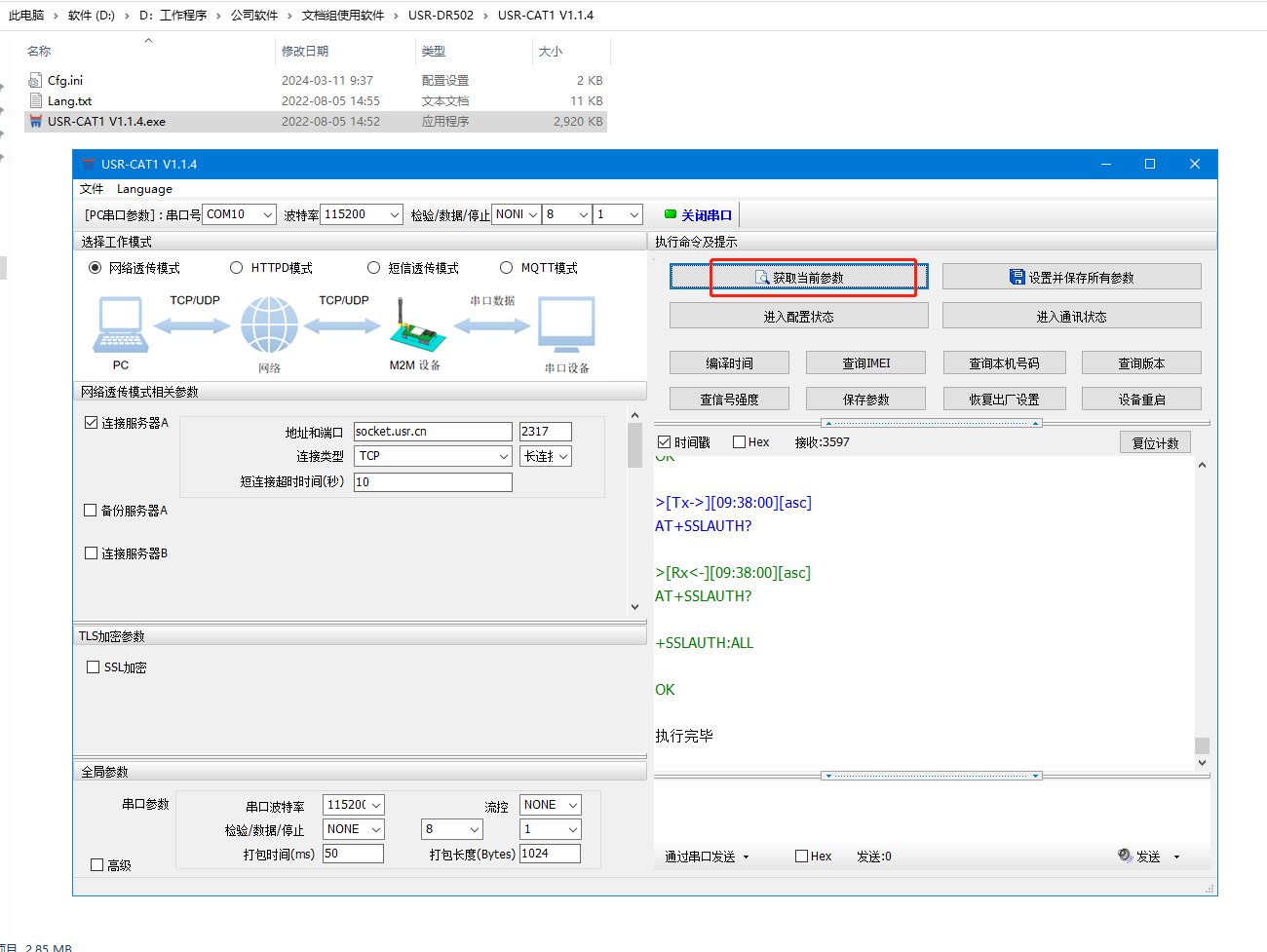

3、点击获取当前参数

4、选择短信透传模式，透传目标电话号码输入另一个可以正常接收短信的手机号码，点击设置并保存所有参数，然后再关闭串口。

四、功能调试

1、功能介绍

短信AT指令是指，可以使用短信的方式去查询和配置模块的参数，短信 AT 指令一般是客户临时需要查询或者修改参数的情况 下使用，只要知道设备的手机号，就可以查询和修改参数，对于偏远地区的设备管理十分方便。

2、功能调试

以查询 SocketA 参数为例，发送 AT 指令。注：此处 AT 指令中的回车符和换行符分别用[0D]和[0A]表示，实际使用中请输入正确的字符。

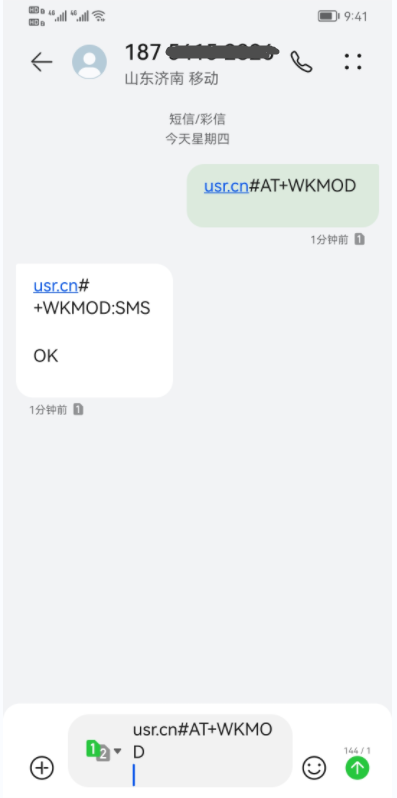

以查工作模式为例，发送 AT 指令，从手机端向模块发送ybljg.com#AT+WKMOD（注意该字符串最后有一个回车符），模块接收后， 会返回响应信息如下图：

3、命令密码

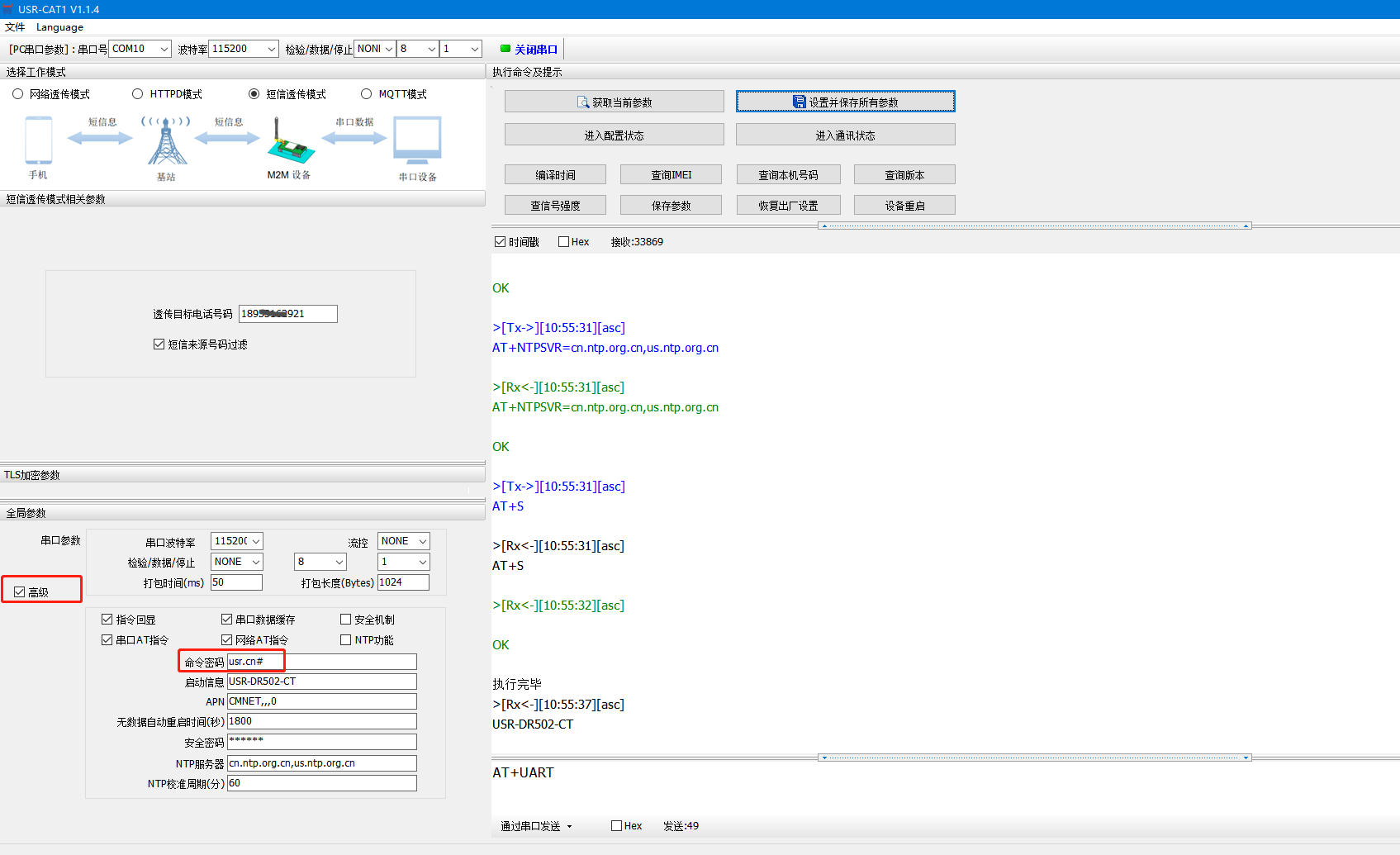

命令密码默认是ybljg.com#，USR-DR502用设置软件读取参数，勾选高级，可以从高级内容中，查询或修改命令密码。

编写人：金志方 编写日期：2024-03-11

审核人：金志方 审核日期：2024-03-11

订正版本：V1.0 订正内容：初稿
