USR-M100 采集645-07协议电表上报到mqtt平台示例

2024-05-10

⼀、资料下载

USR-M100说明书：http://www.ybljg.com/Download/1202.html

设置软件：http://www.ybljg.com/Download/1213.html

⼆、准备⼯作

1、所需物品

USR-M100产品数量1个

电源适配器 12V 数量1个

电脑数量1台|

232或者485转usb线数量1条

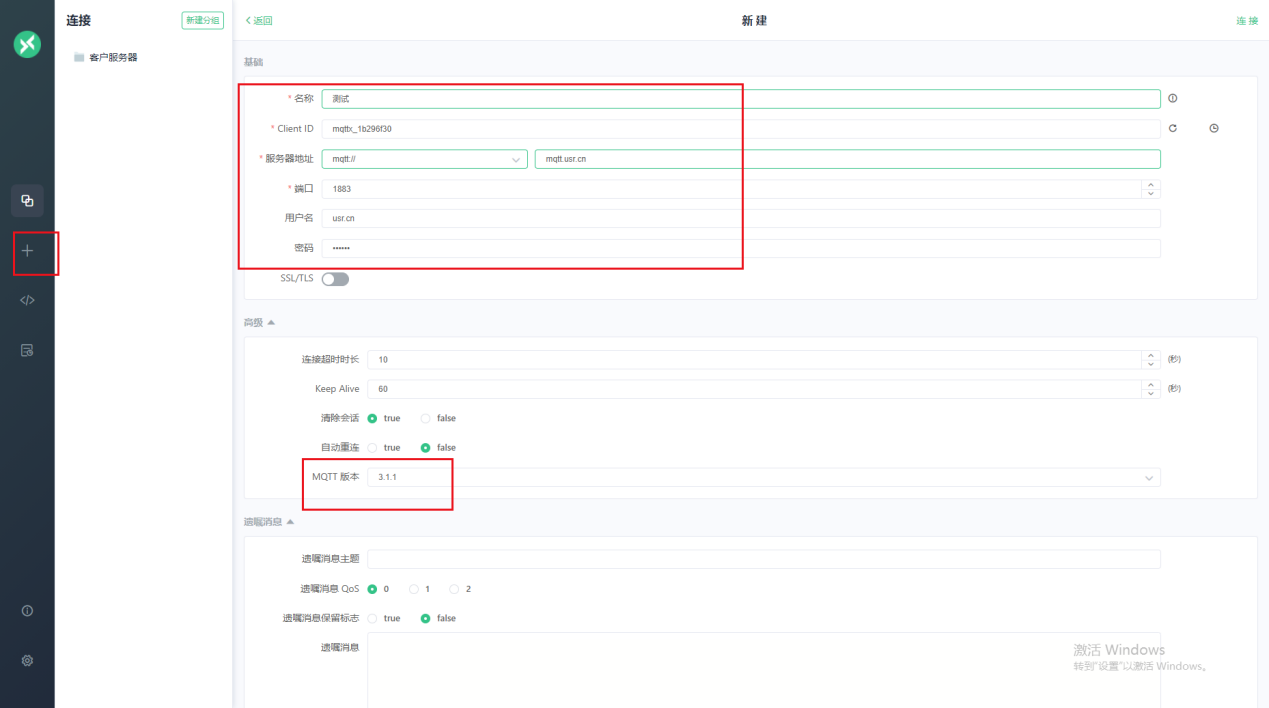

测试⽤的mqtt服务器：服务器地址：mqtt.ybljg.com，端⼝：1883，⽤户名：ybljg.com，密码：ybljg.com，客户端 ID：⾃定义（设置复杂一点，2个mqtt客户端的id不要一样，会冲突）
2、连接拓扑

USR-M100的485口和645-07的电表A-A,B-B，用12V电源适配器给M100供电，配置M100作为主站。通过串口采集645电表数据，以json格式上报到mqtt服务器。

三、测试步骤

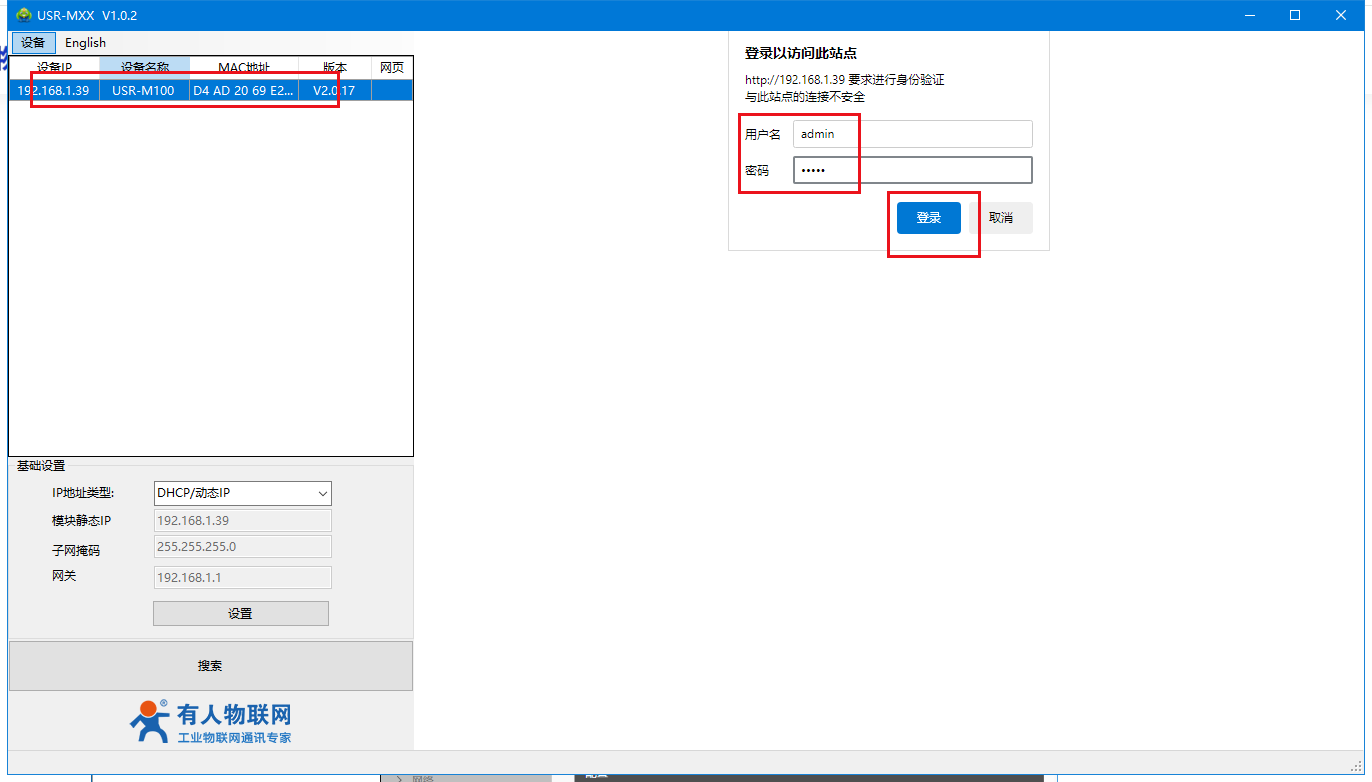

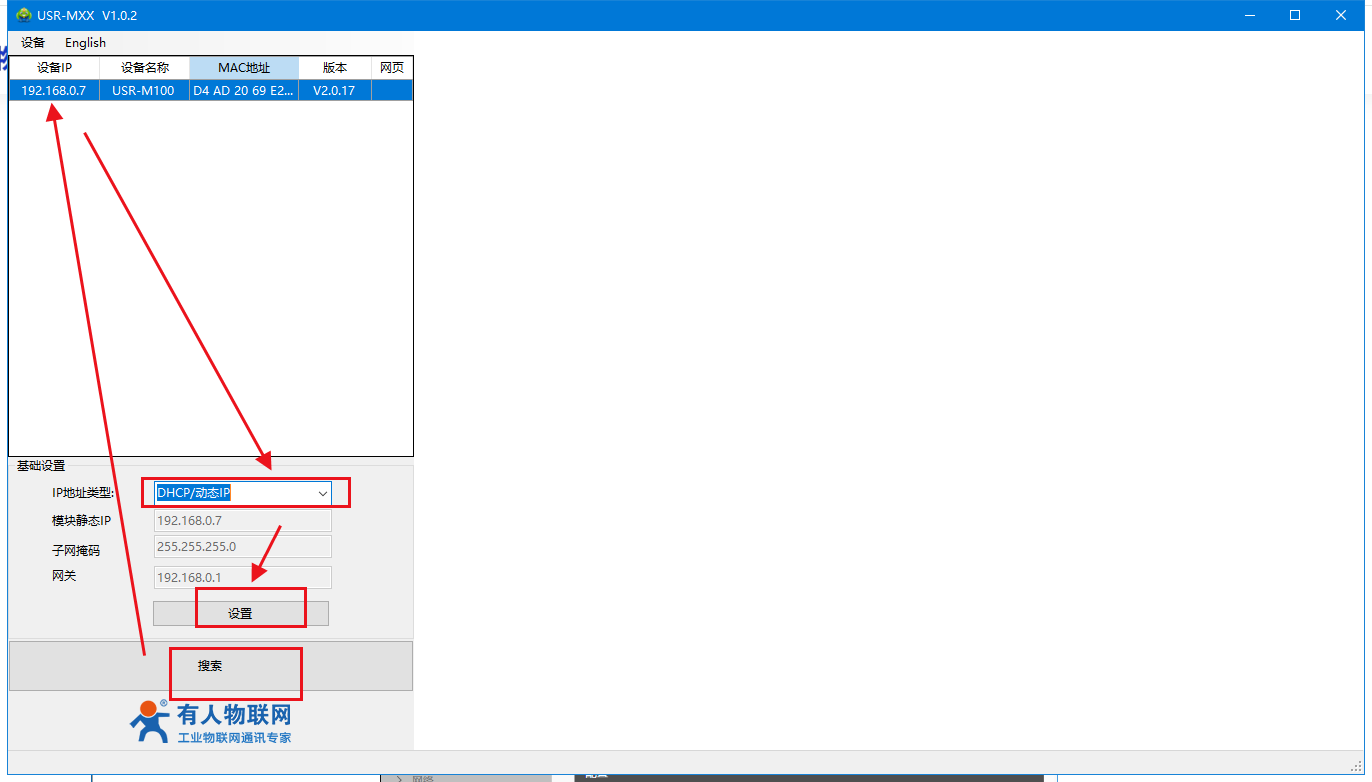

1、电脑和M100网口可以接到在同一个路由器上，⽤设置软件搜索到M100设备。修改M100的ip动态获取路由器分配的⽹络，然后设置重新搜索，可以看到获取的动态ip

2、选中设备ip。⽤户名和密码都是admin，可以进⼊内置⽹⻚

3、波特率改成和要接的电表设备⼀致。保存——继续配置
测试的电表串口参数：2400，EVEN,8,1

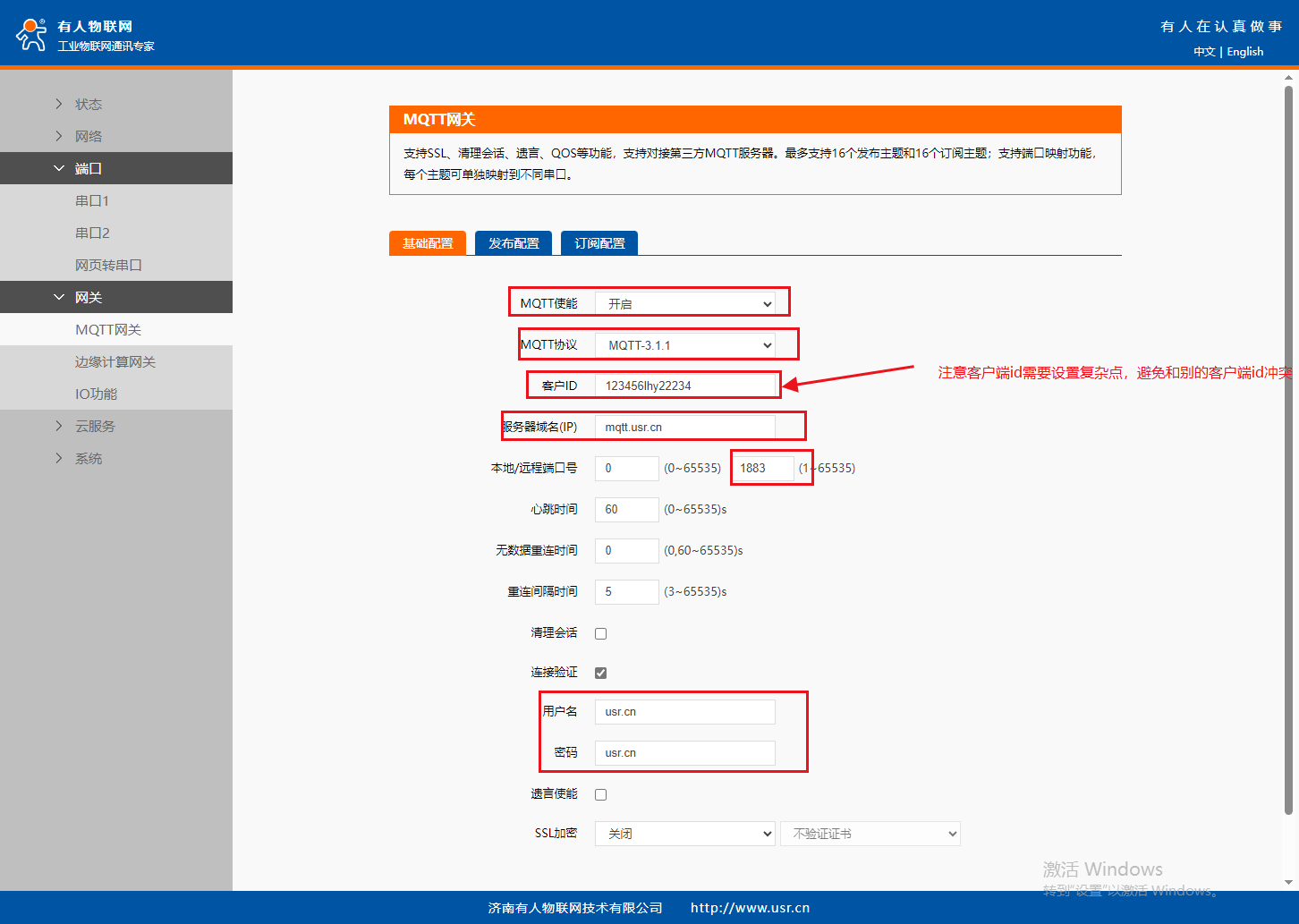

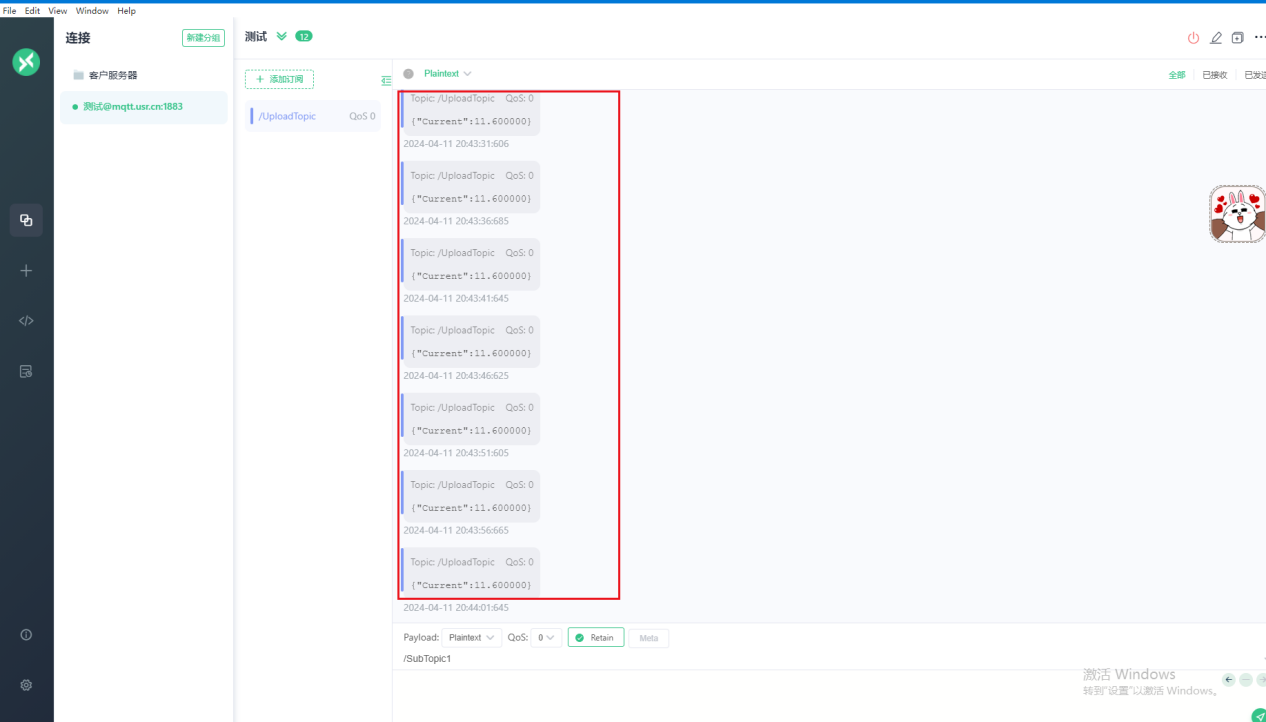

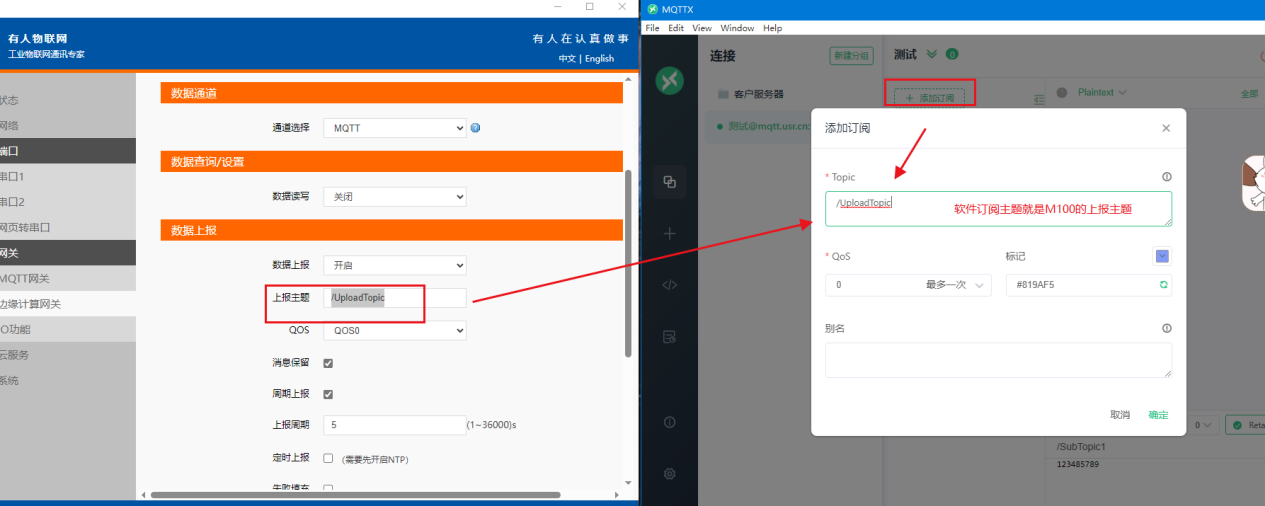

4、mqtt开启，配置连接mqtt服务器的参数，保存，继续配置。注意此时不⽤配置订阅和发布主题，需要在边缘采集上报那配置

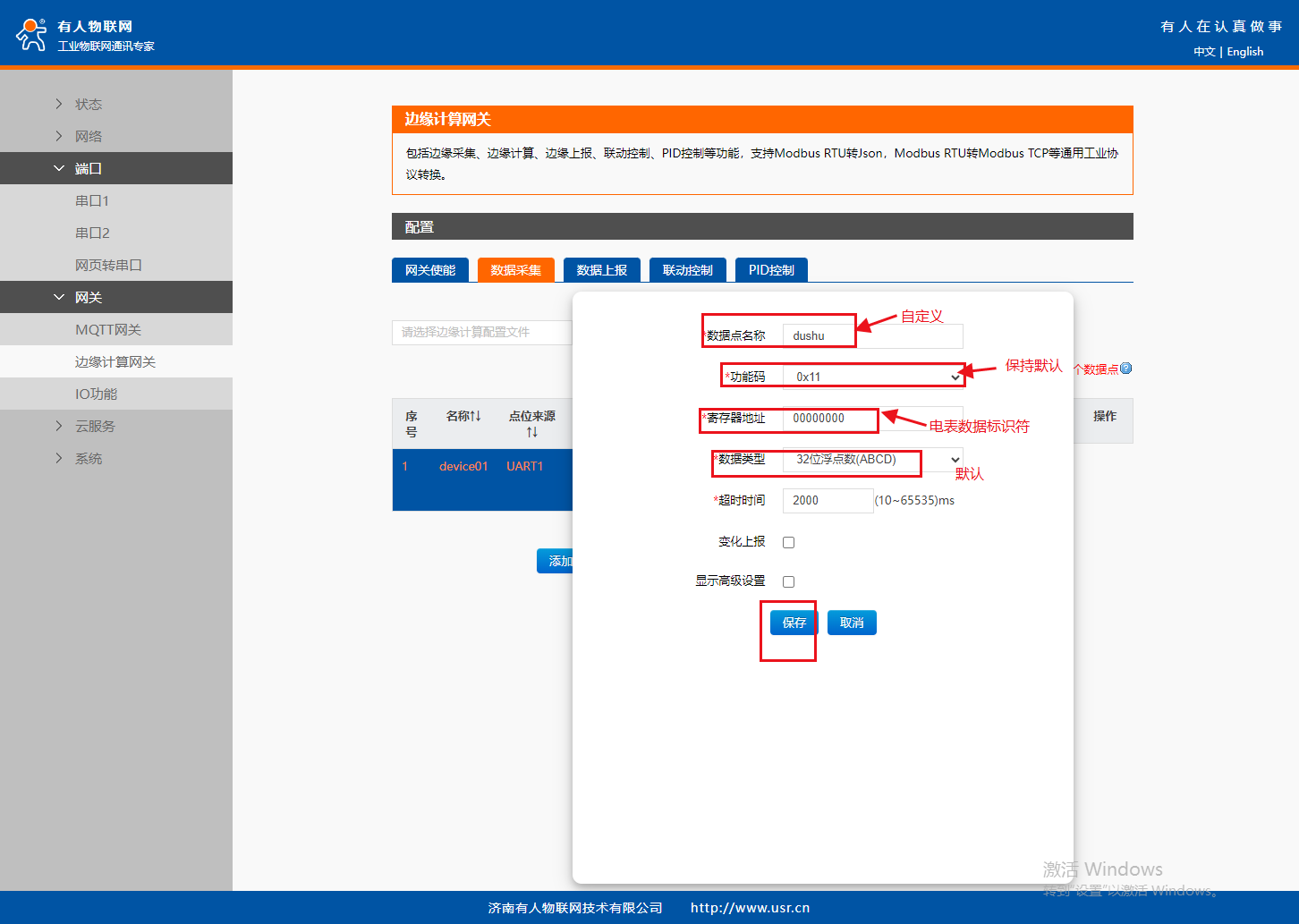

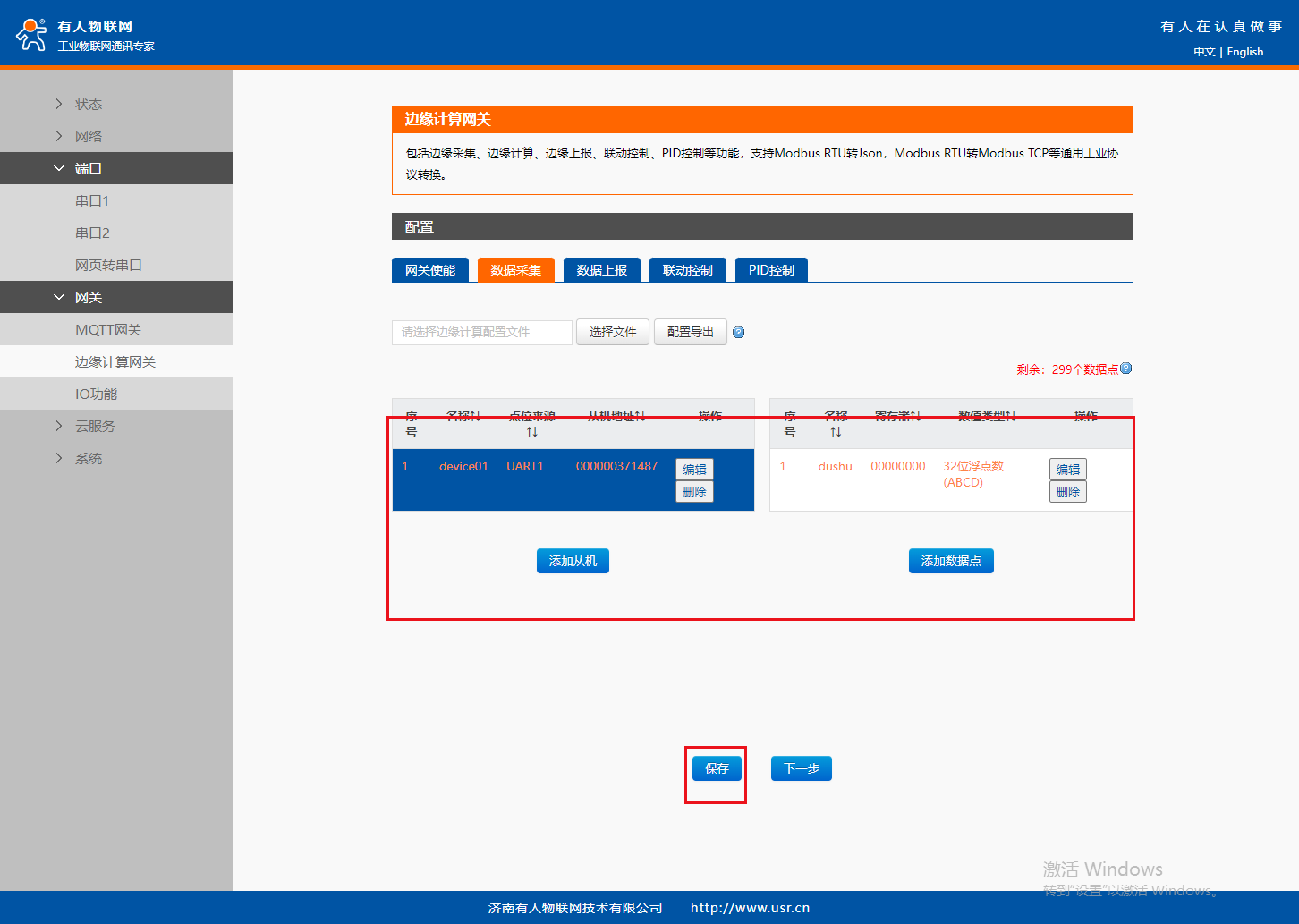

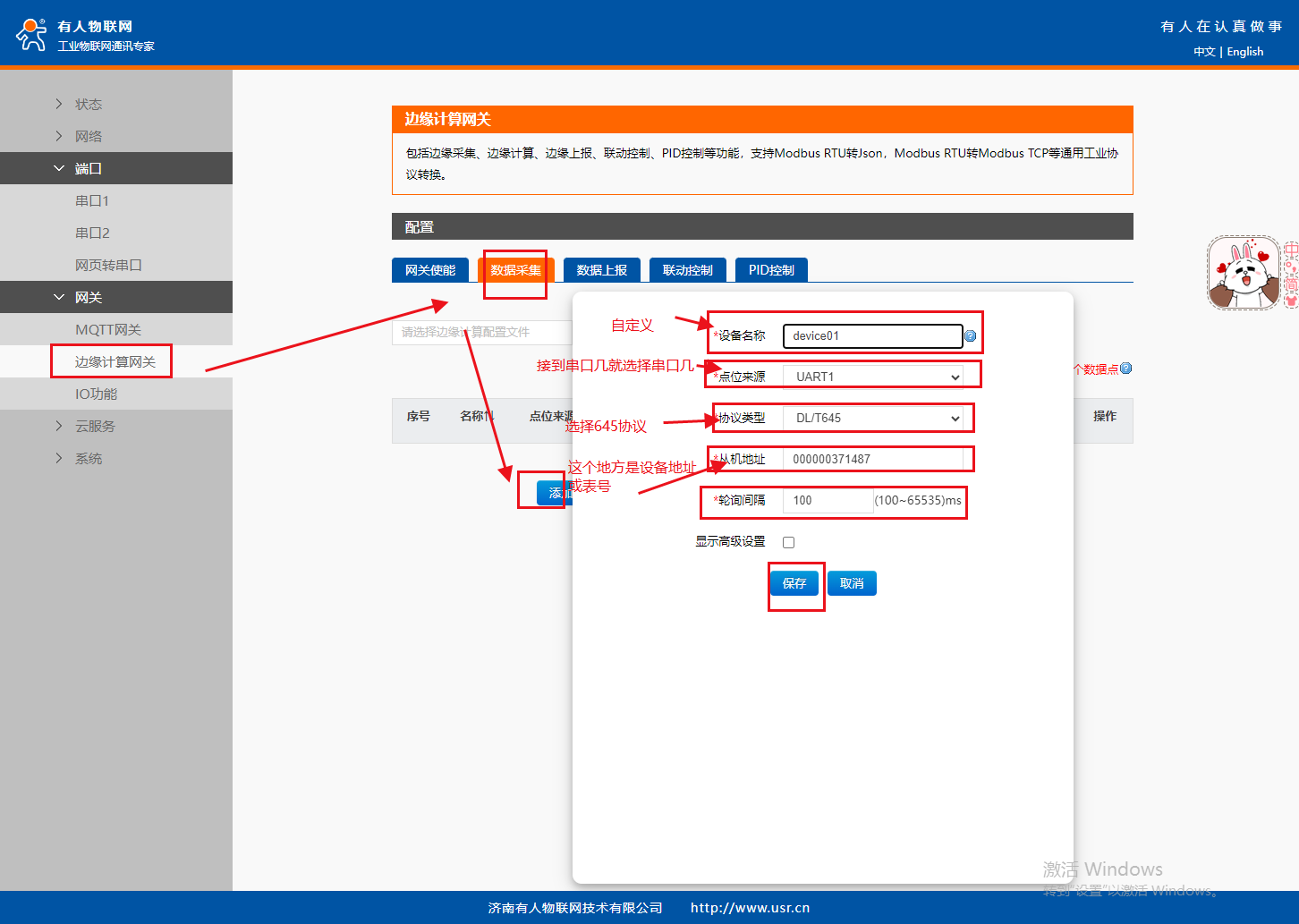

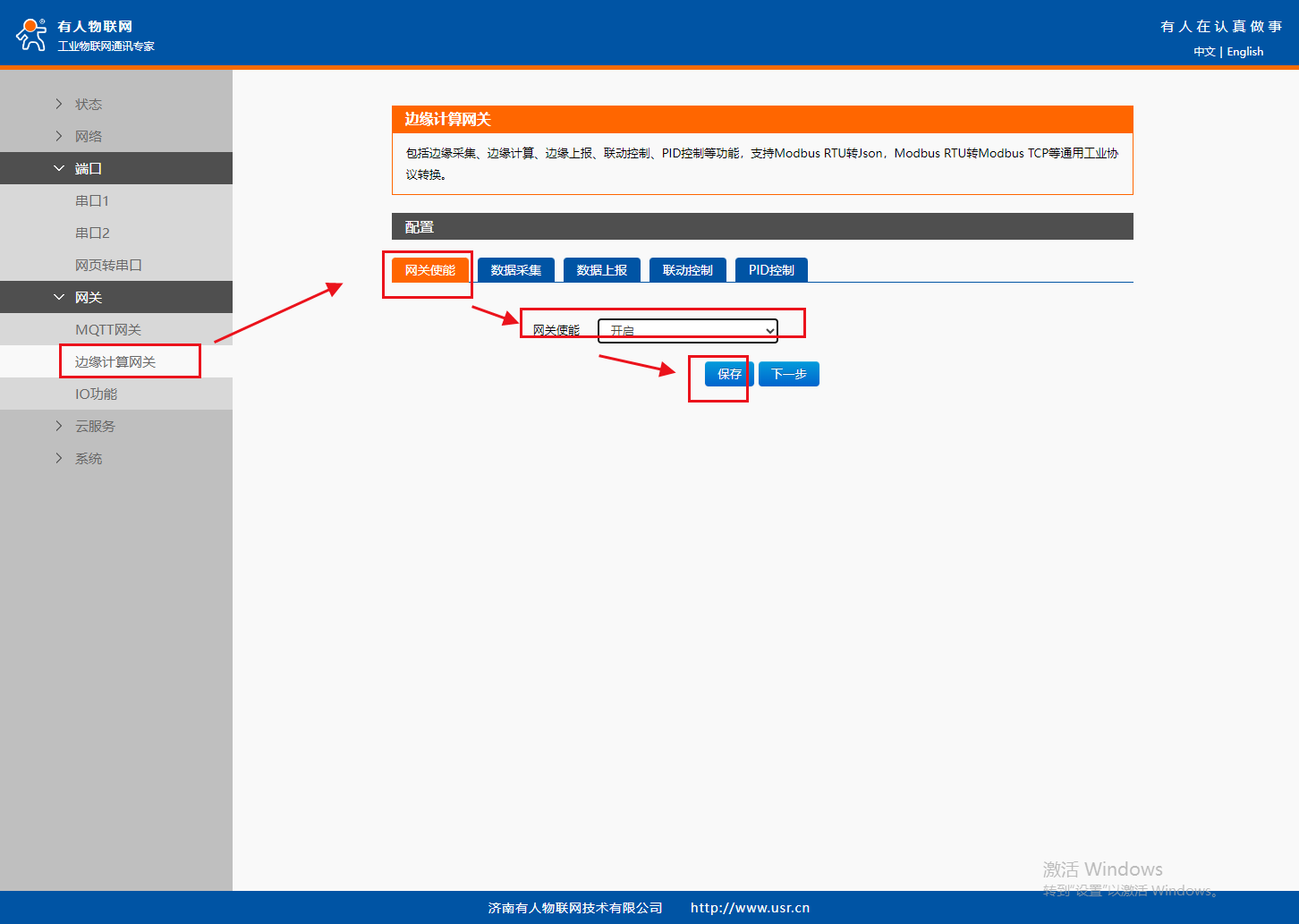

5、配置开启边缘采集⽹关，数据采集配置添加点位。把要采集的645-07协议电表注意：功能码和数据类型定死的，可以忽略配置

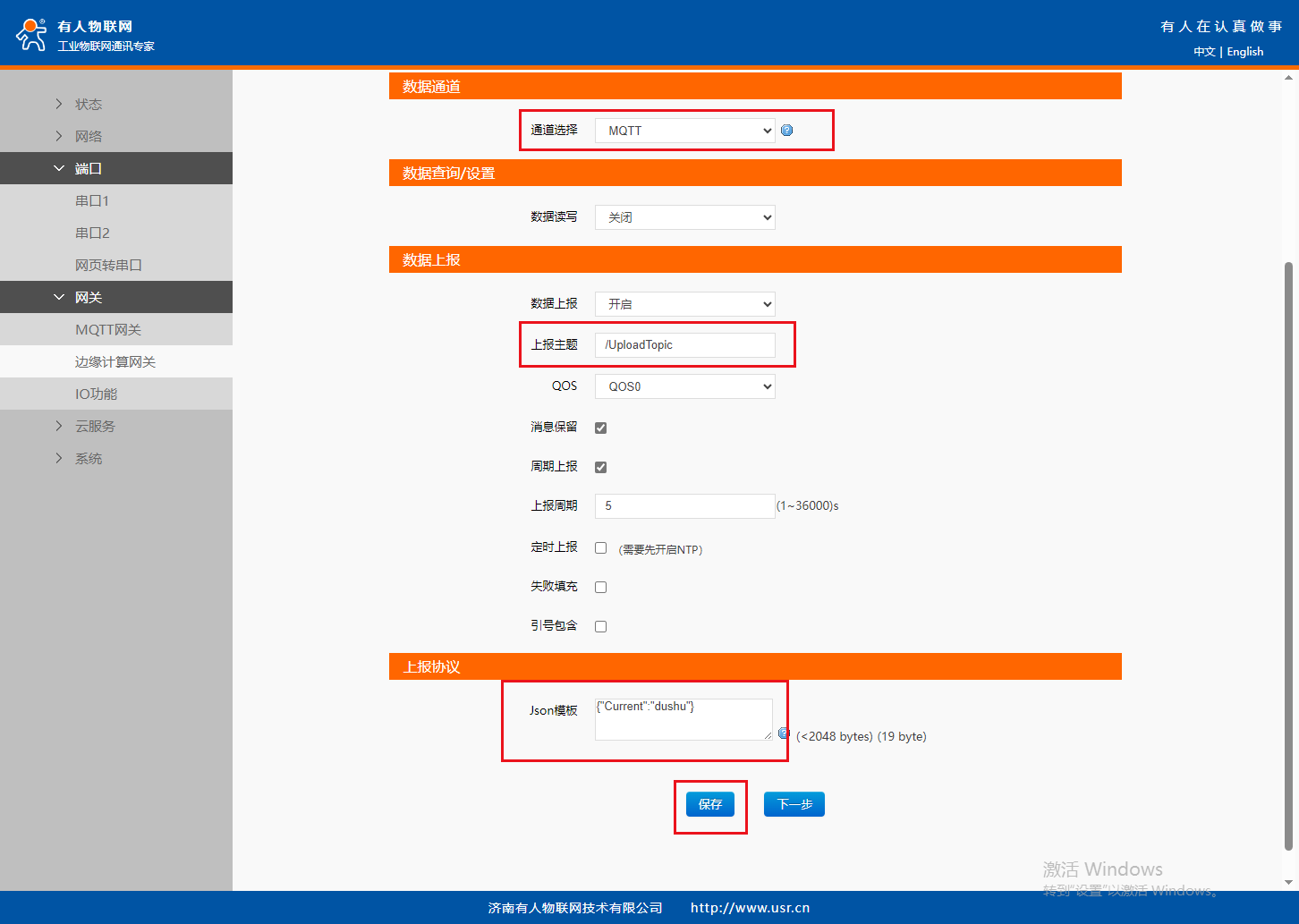

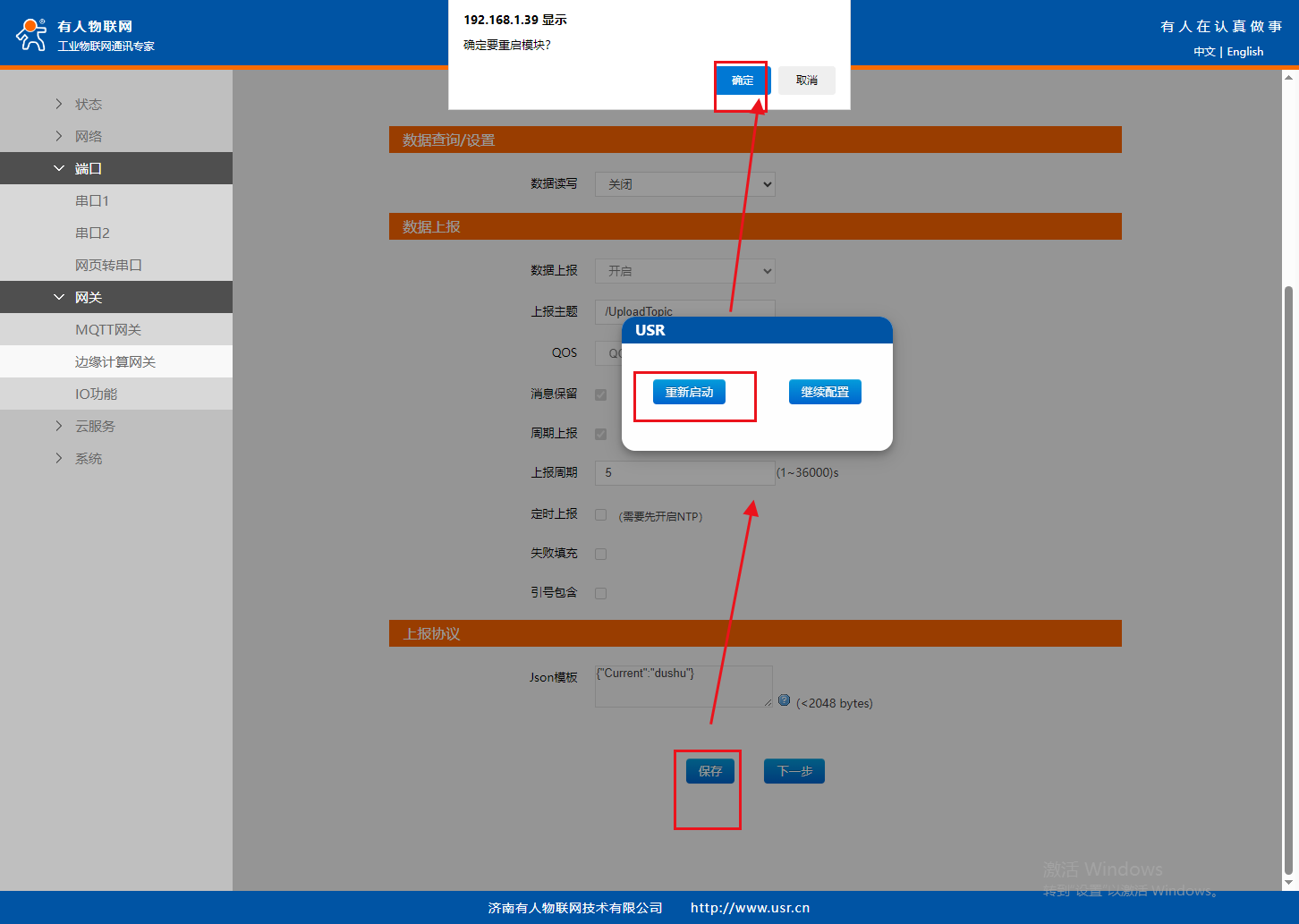

寄存器地址指的就是电表的数据标识测试设备地址或标号：000000371487（测试电表表号为000371487，不足12位的，前面补0，若电表号位数超了12位，取后12位输入）数据标识：00000000
