一、资料下载

USR-M300 说明书官网下载链接：http://www.ybljg.com/Download/1332.html

USR-M300 规格书官网下载链接：http://www.ybljg.com/Download/1333.html

USR-M300 应用指导官网下载链接：http://www.ybljg.com/Download/1369.html

二、硬件连接

1、所需物品

USR-M300 产品 1台

12V电源适配器 1个

笔记本电脑 1台

2、硬件连接

USR-M300用12V电源适配器供电，接好4G天线,内置卡上电是自动激活联网的。

三、产品参数设置

1、阿里云参数设置

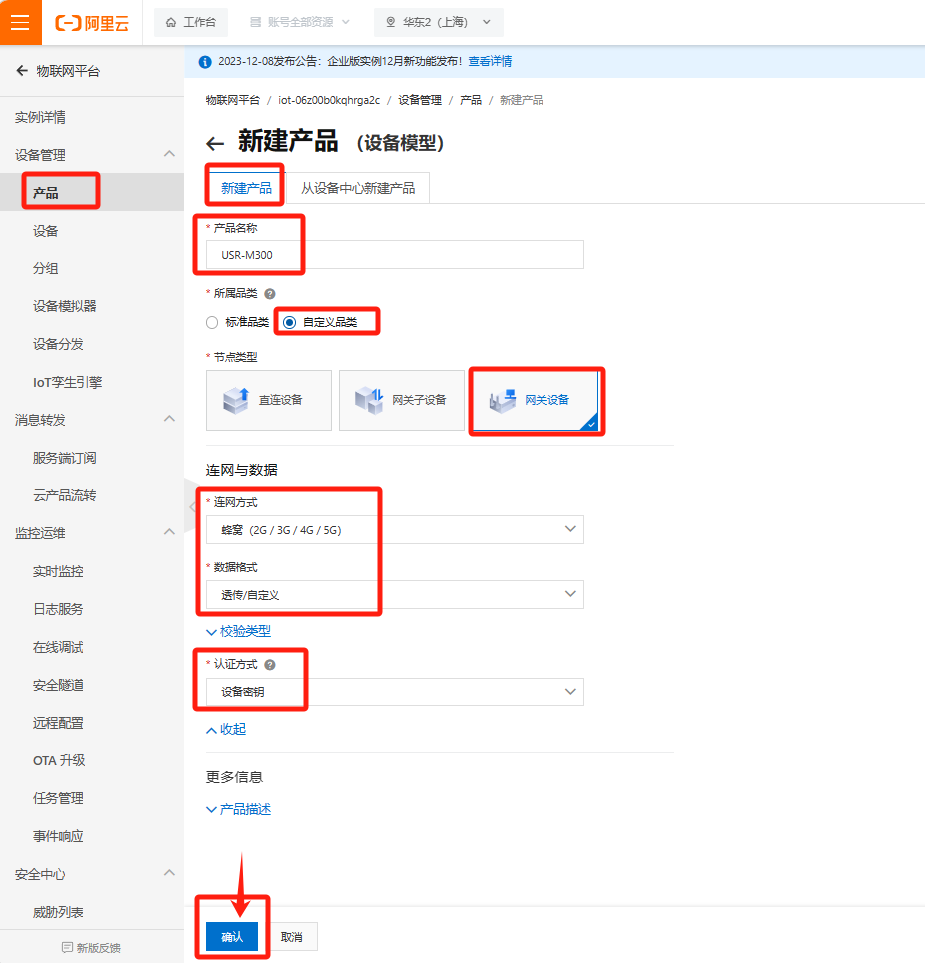

（1）在“公共实例”界面，找到“设备管理——产品”，点击“创建产品”---“新建产品”---“透传/自定义”---“设备密钥”。

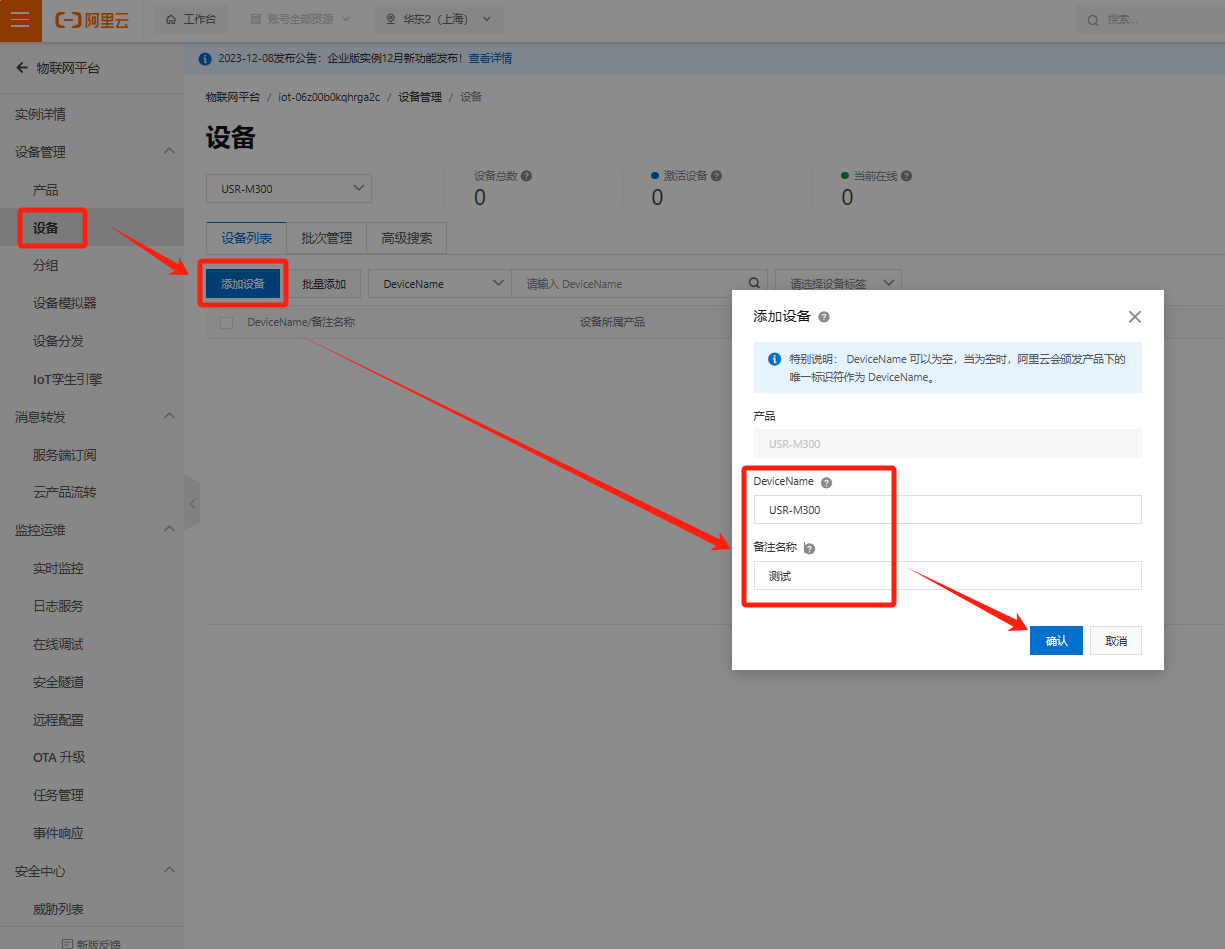

（2）“添加设备”，自定义一个DeviceName，编辑设备名称和设备描述，完成设备添加。平台设备界面会生成相应的 ProductKey，DeviceName，DeviceSecret查看获取。

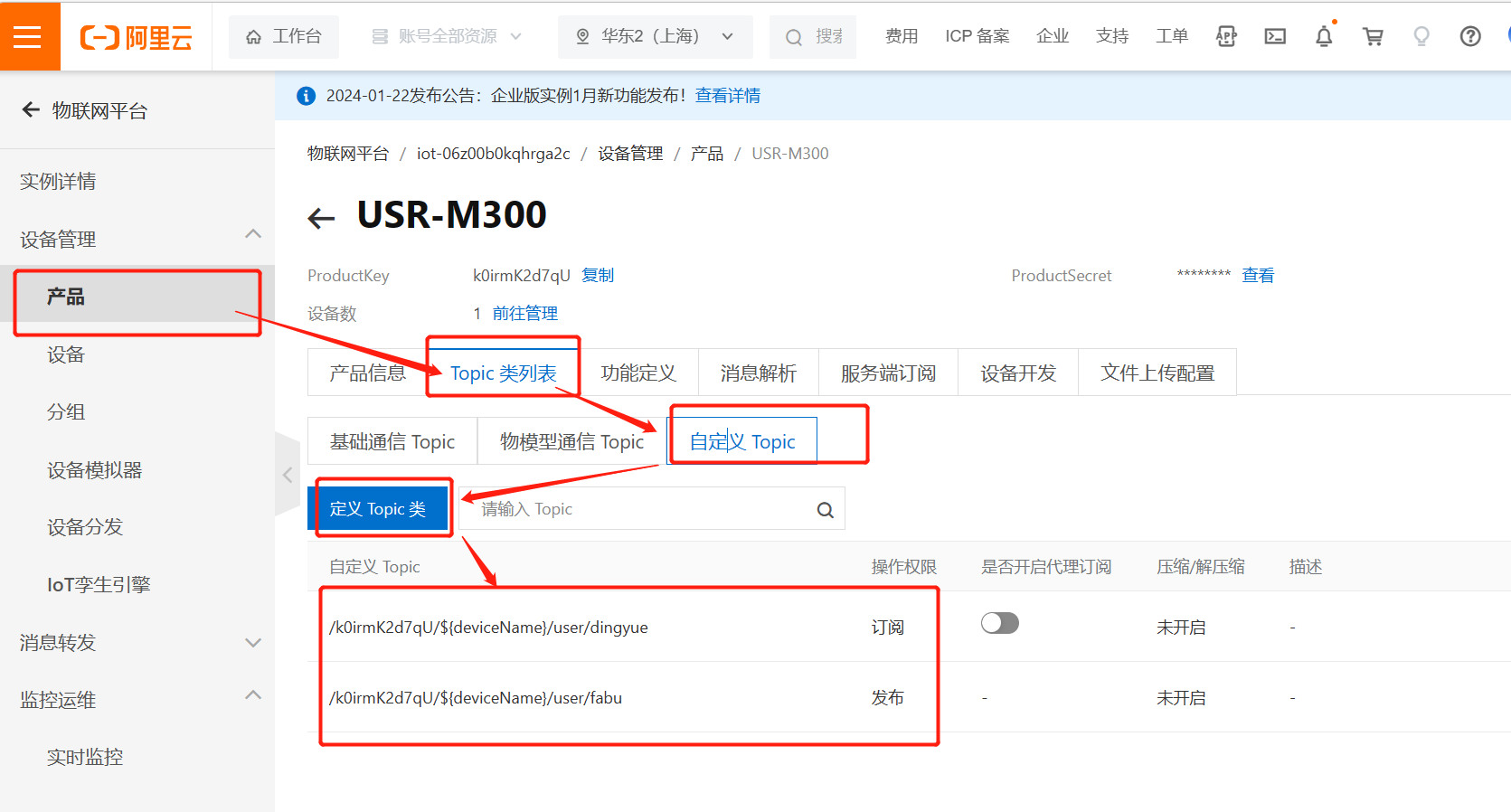

（3）在产品界面，找到新添加的产品，打开后，找到“Topic 类列表->自定义 Topic”，点击“定义 Topic”进行主题添加。

2、USR-M300参数设置（4G联网）

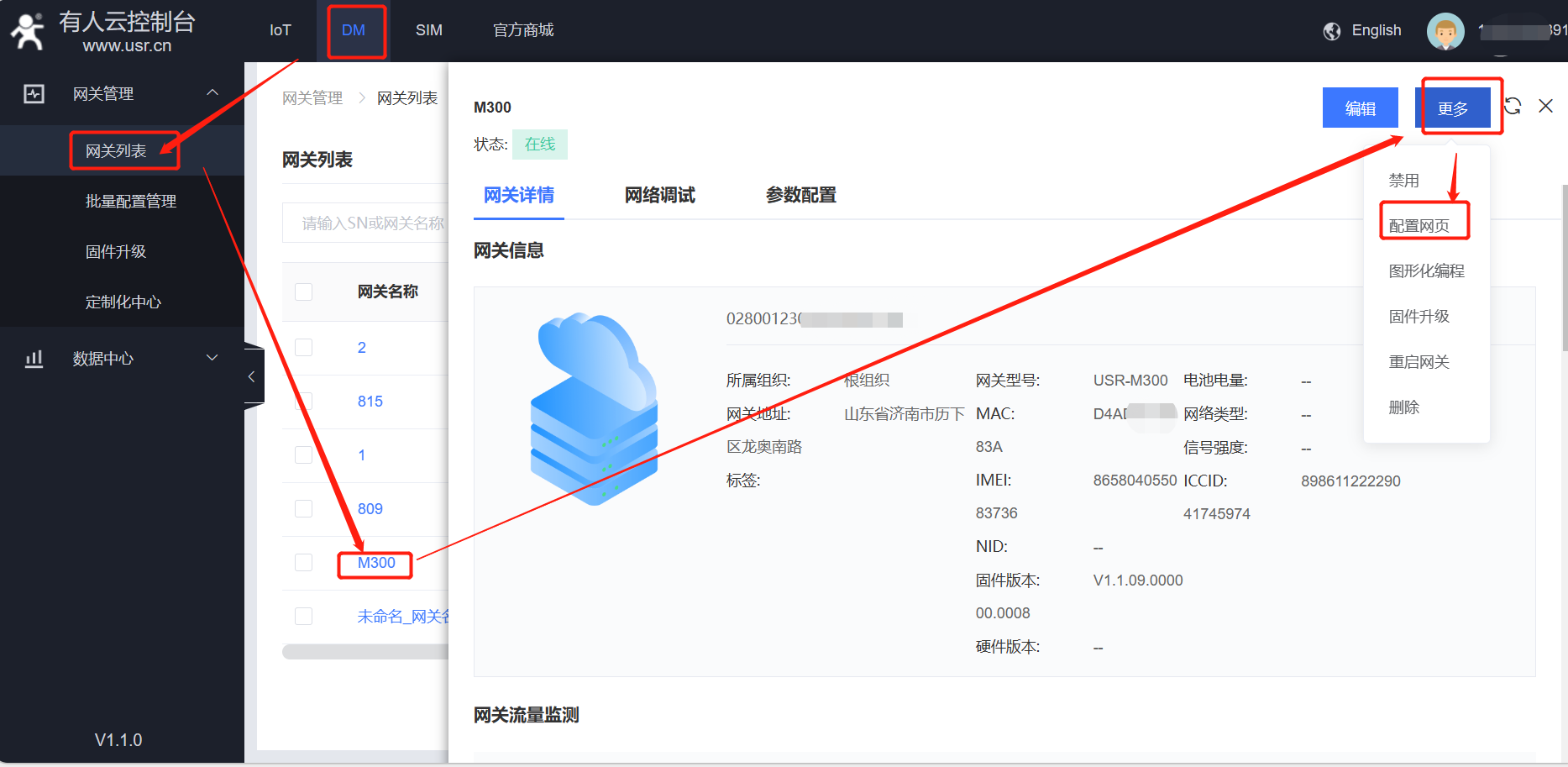

（1）登录通博TBET云平台，点击“网关管理”---“网关列表”---“输入SN和IMEI”---“保存”。M300上电后，内置卡自动激活，在云端会是在线状态，然后打开“DM平台”的更多列表里，点击进入M300的配置网页。

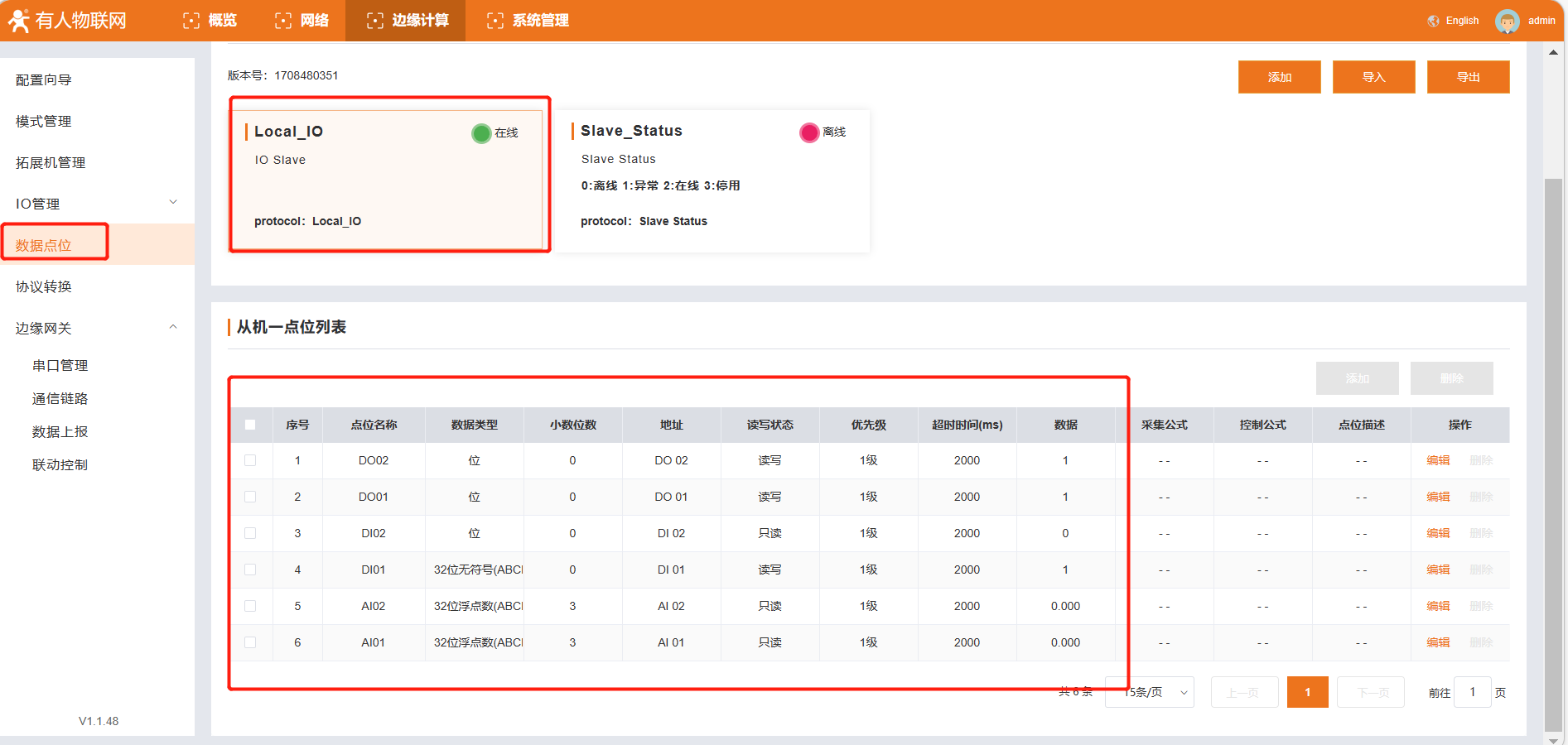

（2）打开“边缘计算”---“数据点位”---“点位列表”

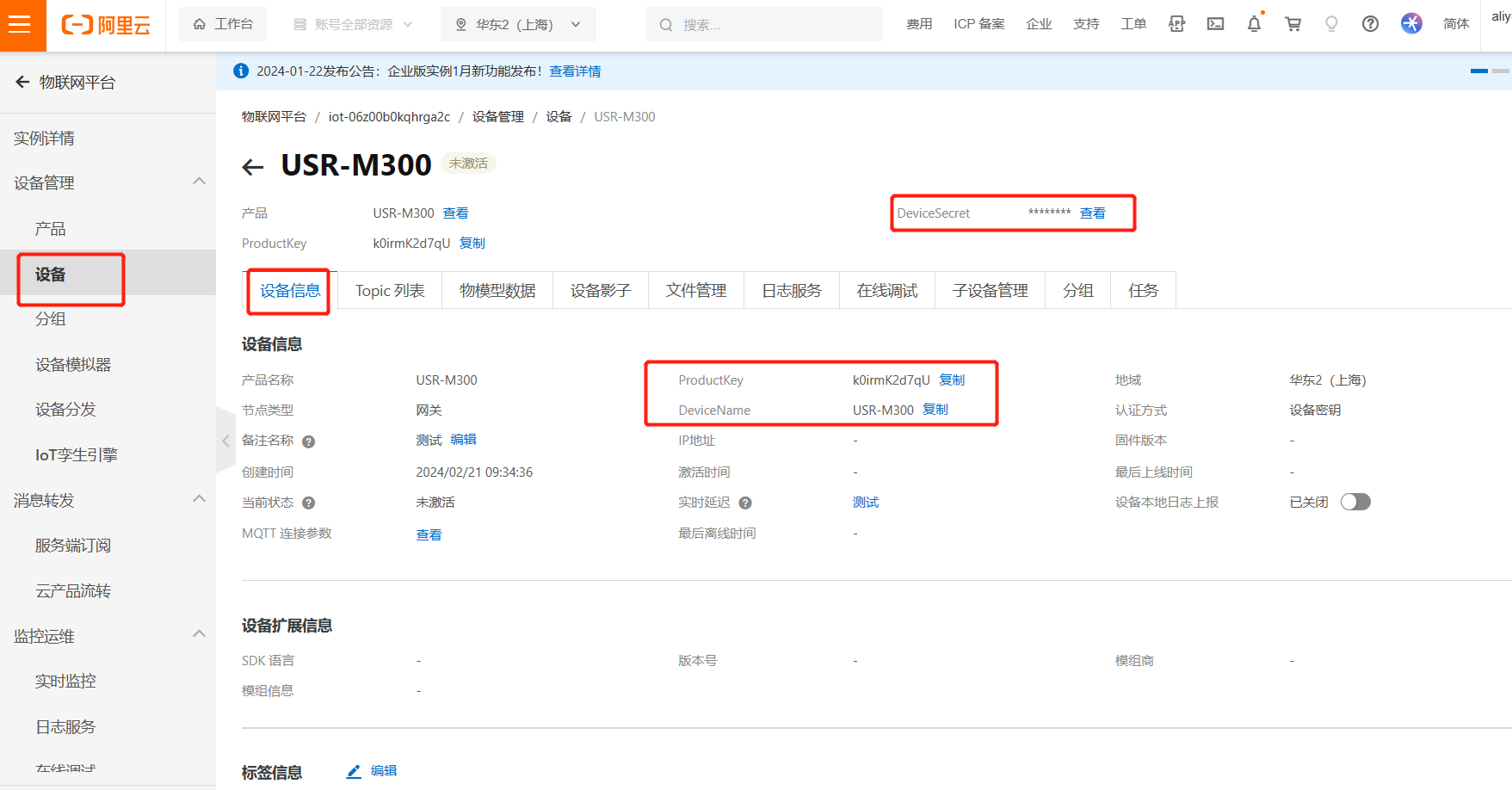

（3）点击“通信链路”---“链路1”---配置阿里云接入的基本参数： ProductKey,DeviceName，DeviceSecret,可在阿里云的设备界面查看获取,区域代码 cn-shanghai。其他认证方式保持和阿里云设置的一致即可。

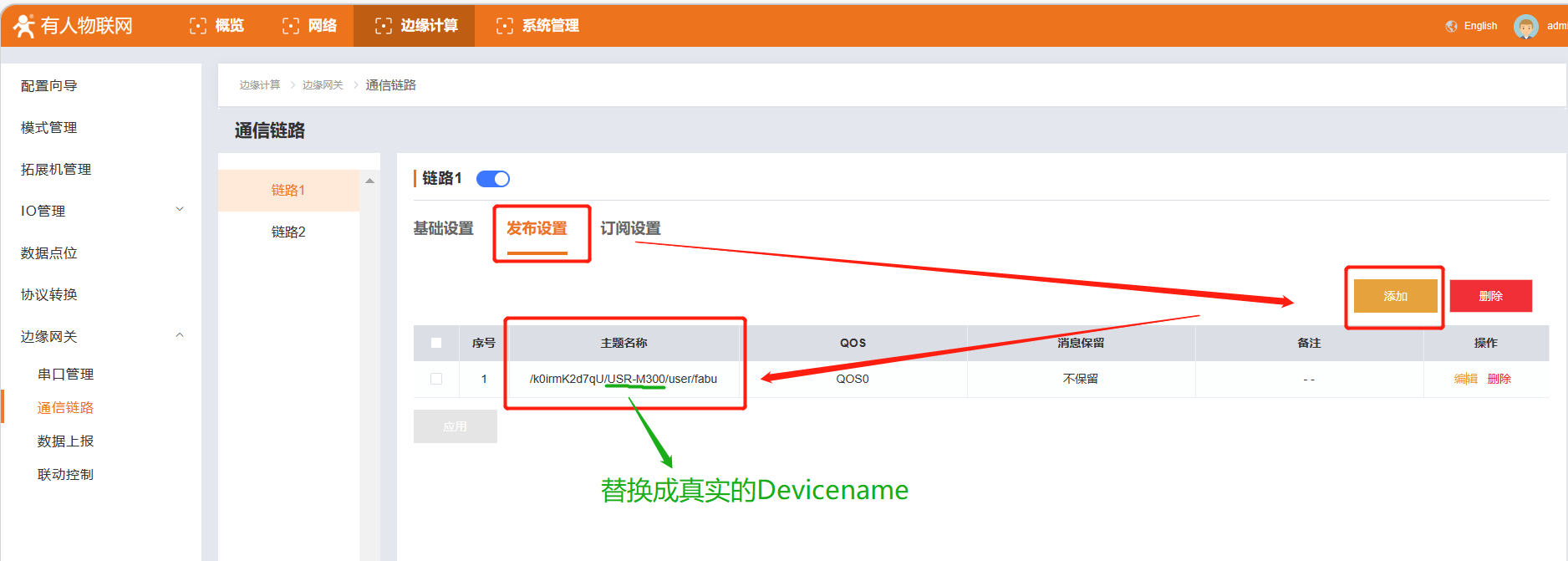

（4）配置订阅和发布主题，选择透传模式，将阿里云产品添加的发布主题复制后，填入“Topic 字符串”，注意要将主题中的${deviceName}替换为真实的设备名称。

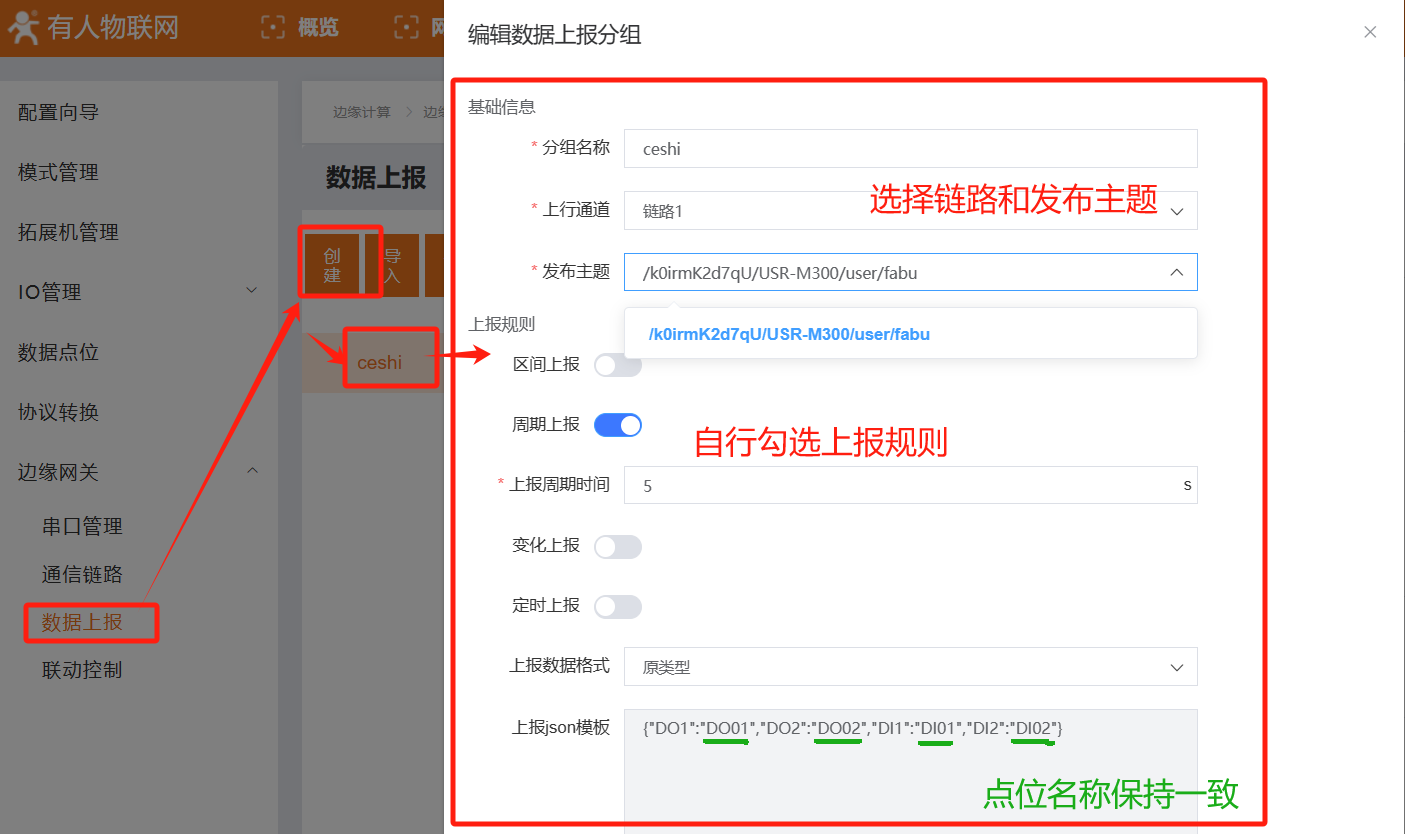

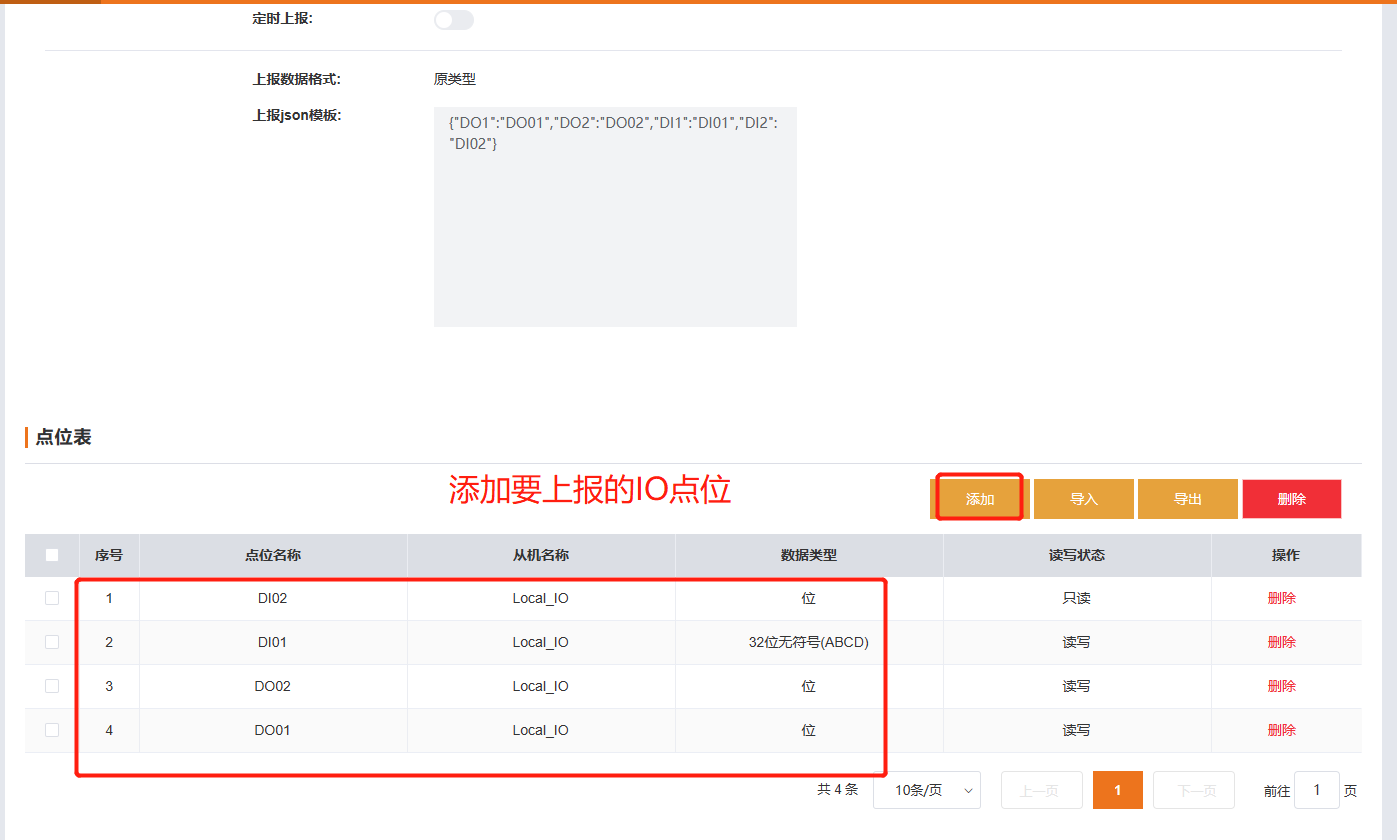

（5）点击“数据上报”---“创建”---勾选上报通道---发布主题，自行勾选上报规则，修改上报的Json模板，然后添加要上报的数据点位.

四、功能或数据调试

1、功能调试

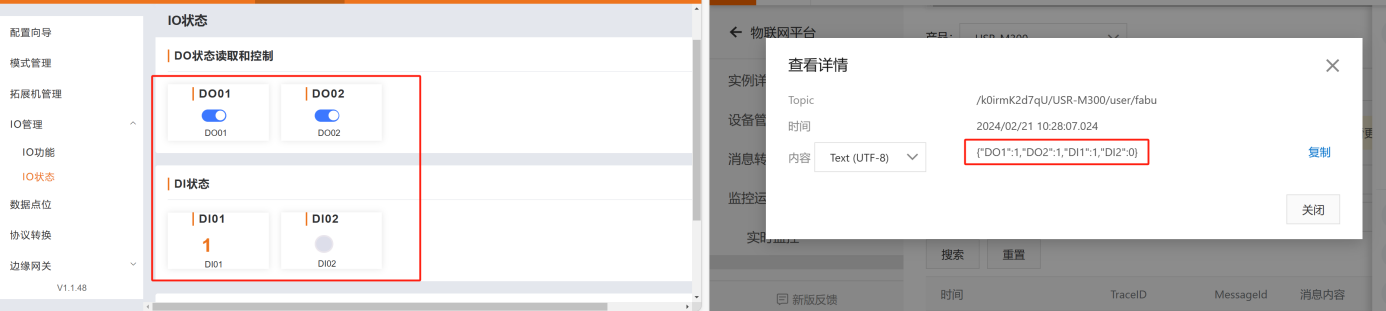

M300将采集到的自身IO数据传输到阿里云平台的日志服务上查看数据。

2、数据附图

编写人：史玮 编写日期：2024-04-15

审核人：金志方 审核日期：2024-04-19

订正版本：V1.0 订正内容：初稿
