一、资料下载

WH-G401tf 套接字分发协议说明书官网下载链接：http://www.ybljg.com/Download/697.html

WH-G401tf 说明书官网下载链接：http://www.ybljg.com/Download/992.html

WH-G401tf 硬件设计手册官网下载连接：http://www.ybljg.com/Download/994.html

WH-G401tf AT指令集官网下载链接：http://www.ybljg.com/Download/1002.html

WH-G401tf 设置软件官网下载链接：http://www.ybljg.com/Download/939.html

调试助手软件官网下载链接：http://www.ybljg.com/Download/27.html

FTP他升级说明书官网下载链接http://www.ybljg.com/Download/696.html

二、硬件连接

1、所需物品

WH-Cat1-OpenEVK-G401TF表贴WH-G401TF-G产品 1台

12V电源适配器 1个

数据线 1条

笔记本电脑 1台

2、WH-G401tf-G定位上报通博TBET云AT指令解析

（1）开启GPS定位

（2）开启GPS上报通博TBET云使能

（3）设置定位从机的寄存器地址和从机地址

（4）设置GPS定位信息的上报间隔

3、硬件连接

WH-Cat1-OpenEVK-G401TF开发板插上4G天线和GPS天线，插上SIM卡，将配件中带的数据线接入天线旁边的U口，另一端接到电脑的USB口上，然后产品接12V电源适配器上电，GPS天线置于窗外。

电脑打开设置软件。

三、产品参数设置

1、通博TBET云设置定位信息参数配置

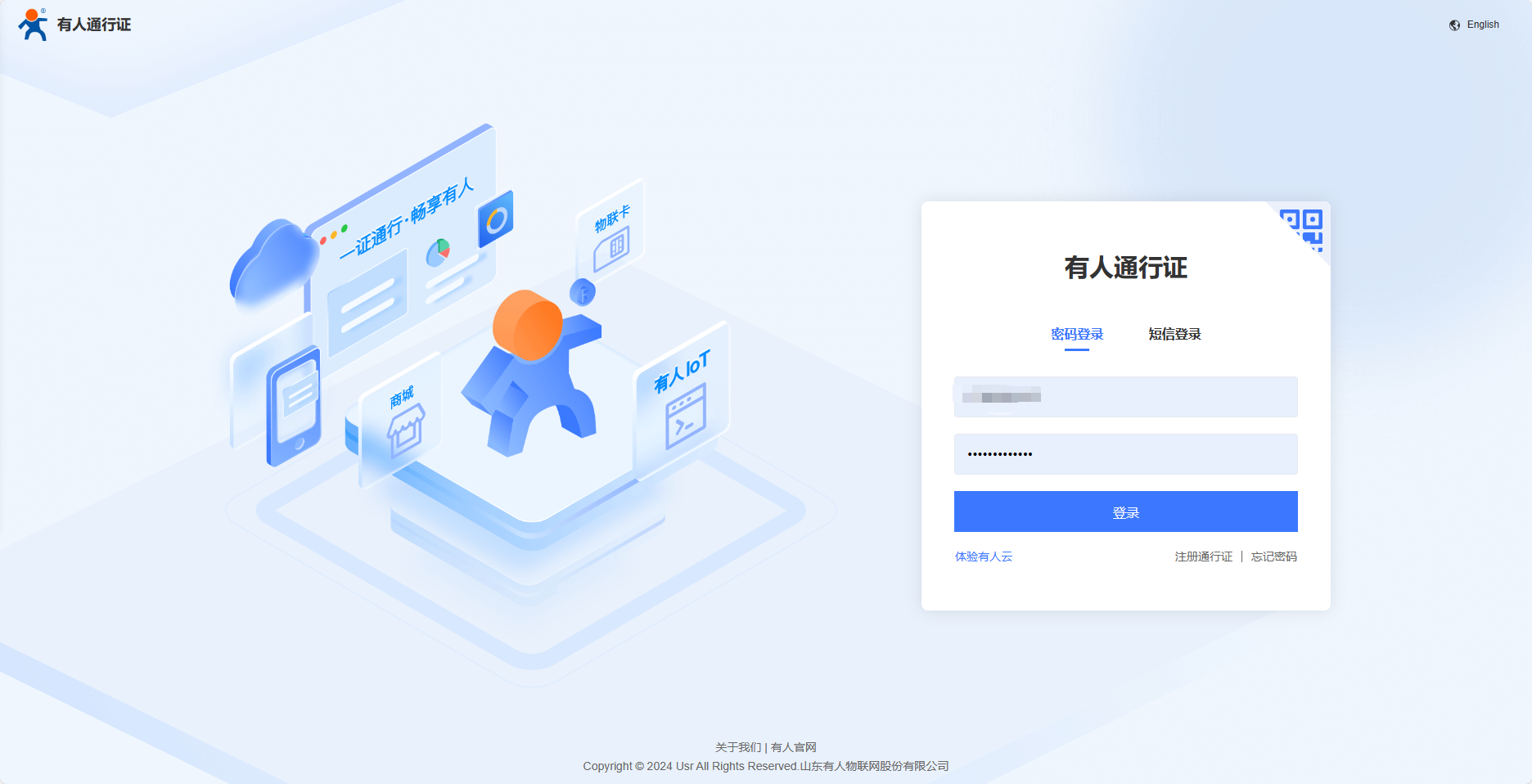

登录通博TBET云平台：http://account.ybljg.com/#/login?type=mp_scada&logout=1

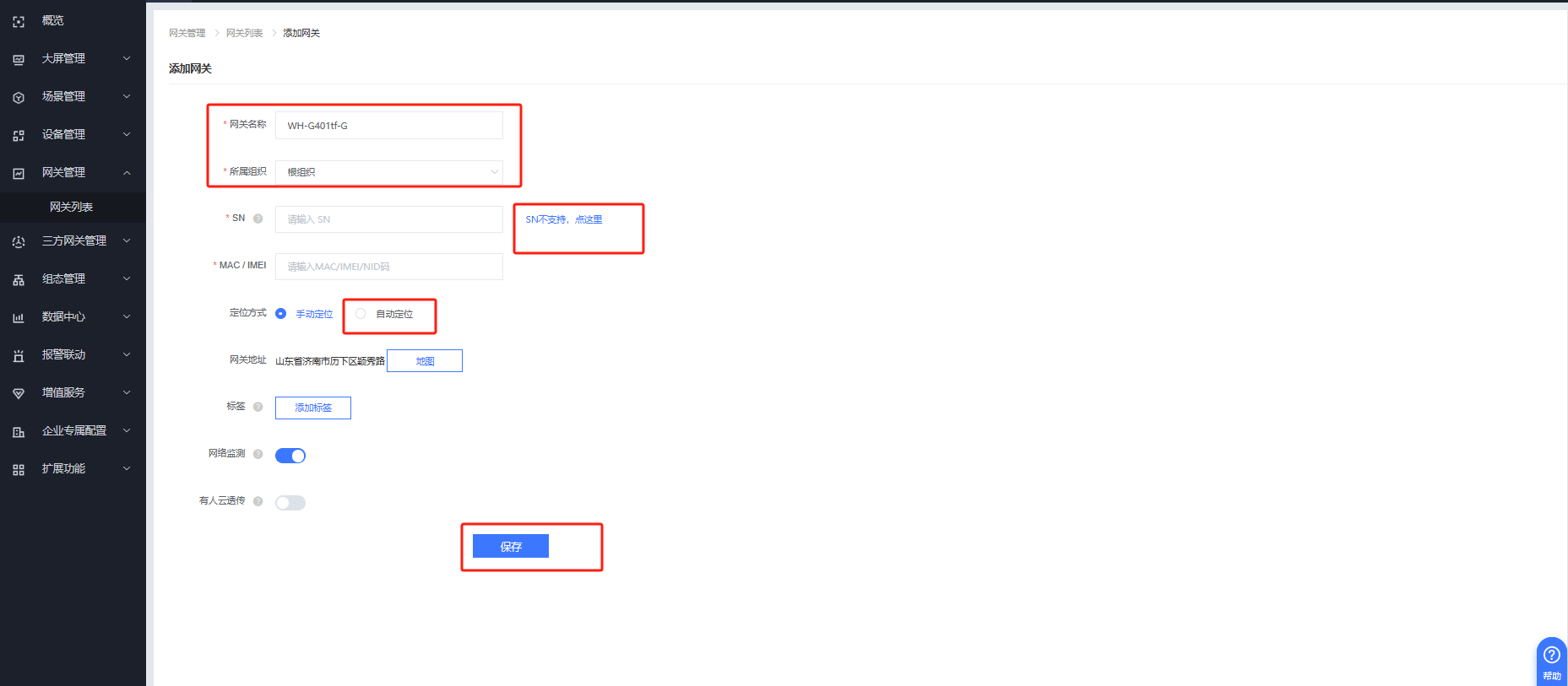

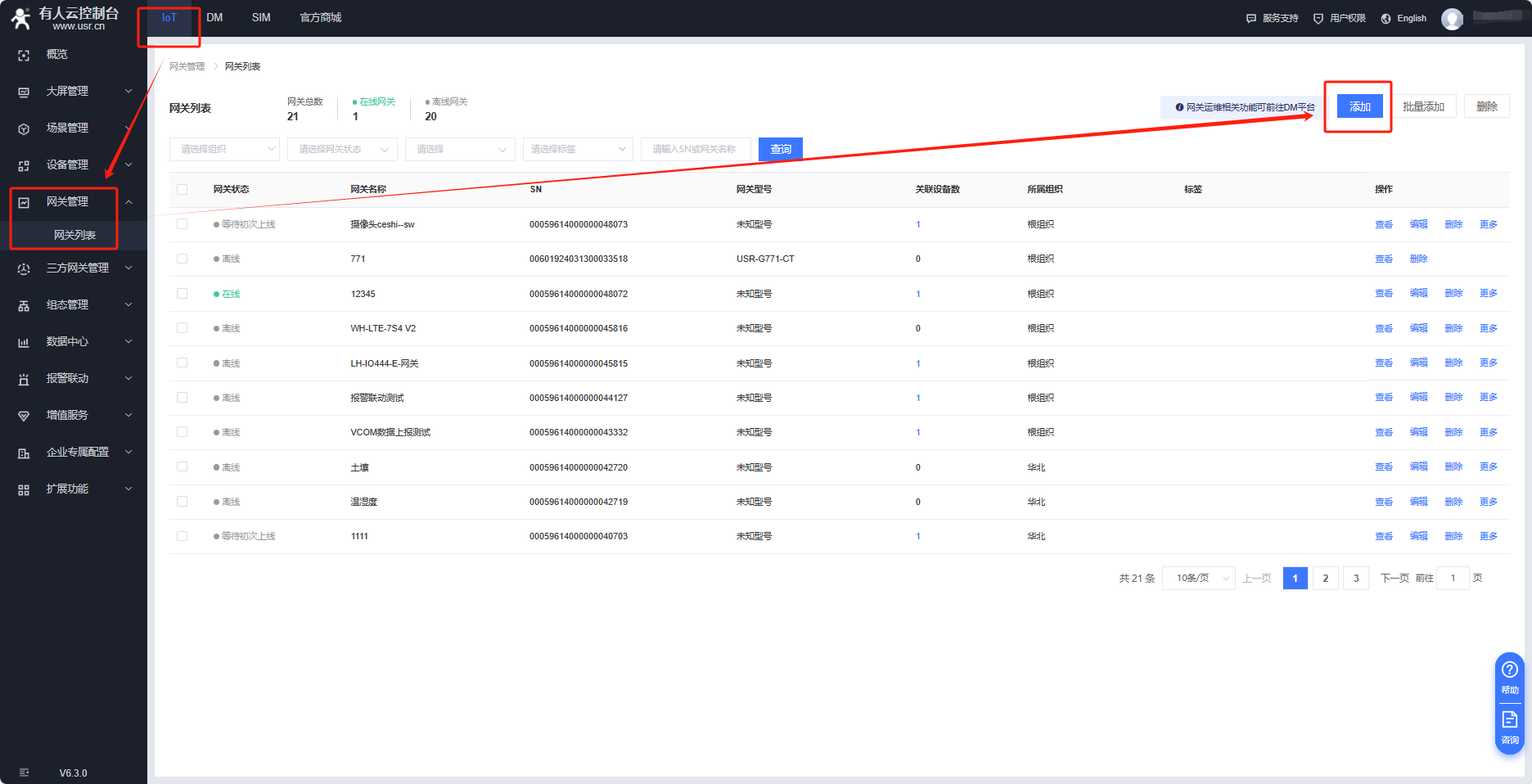

通博TBET云IOT平台---网关管理---网关列表---添加

网关名称：WH-G401tf-G

所属组织：根组织

选择“SN不支持，点这里”，勾选自动定位

点击保存

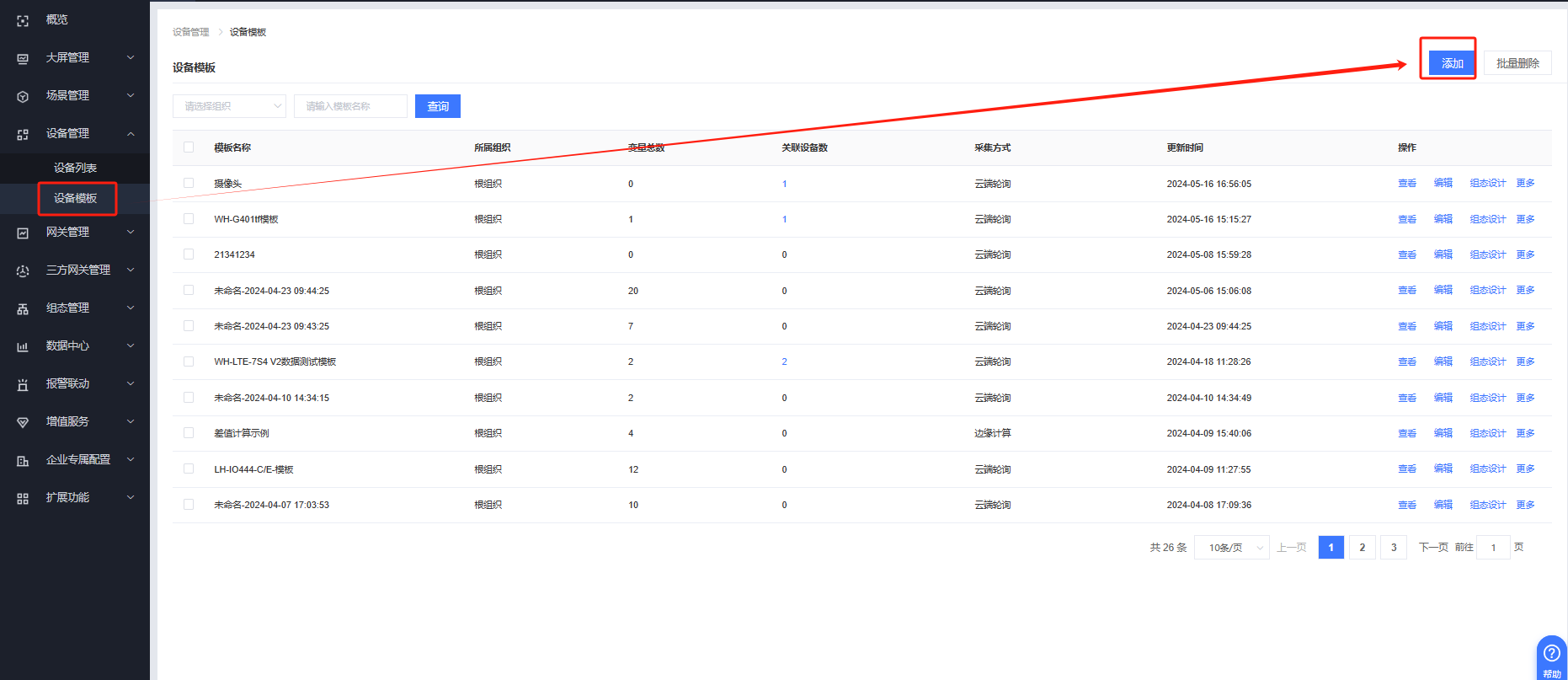

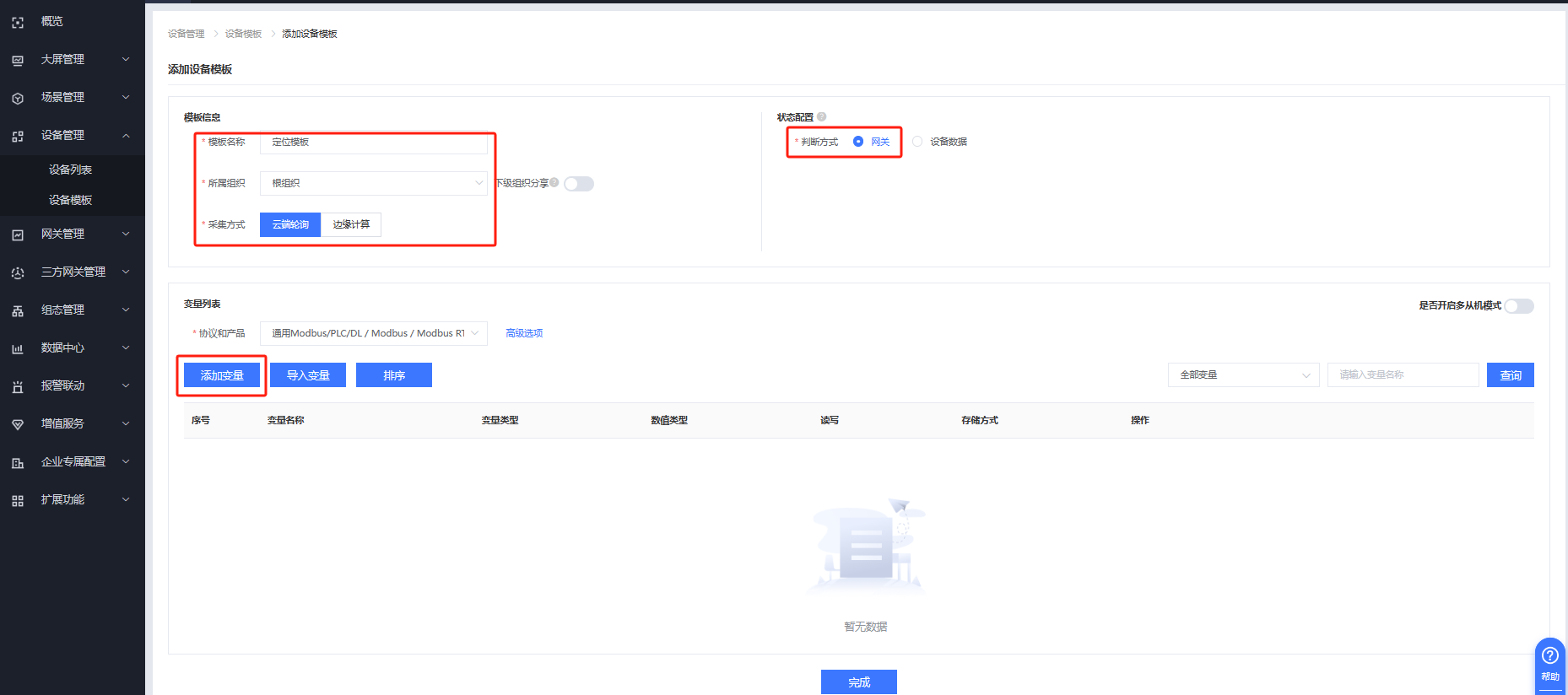

通博TBET云IOT平台---设备管理---设备模板---添加

模板名称：定位模板

所属组织：根组织

采集方式：云端轮询

判断方式：网关

协议和产品：通用Modbus/PLC/DL / Modbus / Modbus RTU

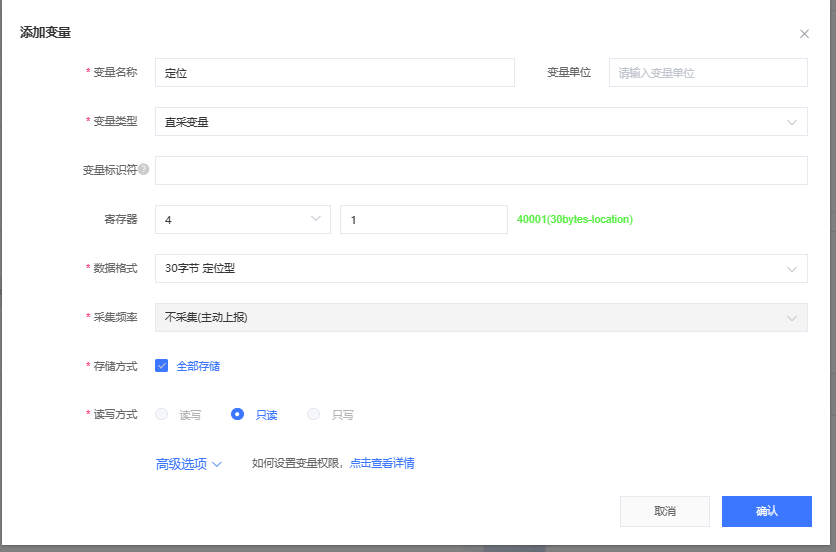

添加变量

变量名称：定位

变量类型：直采变量

寄存器地址：40001

数据类型：30字节定位型

采集频率：不采集主动上报

确认

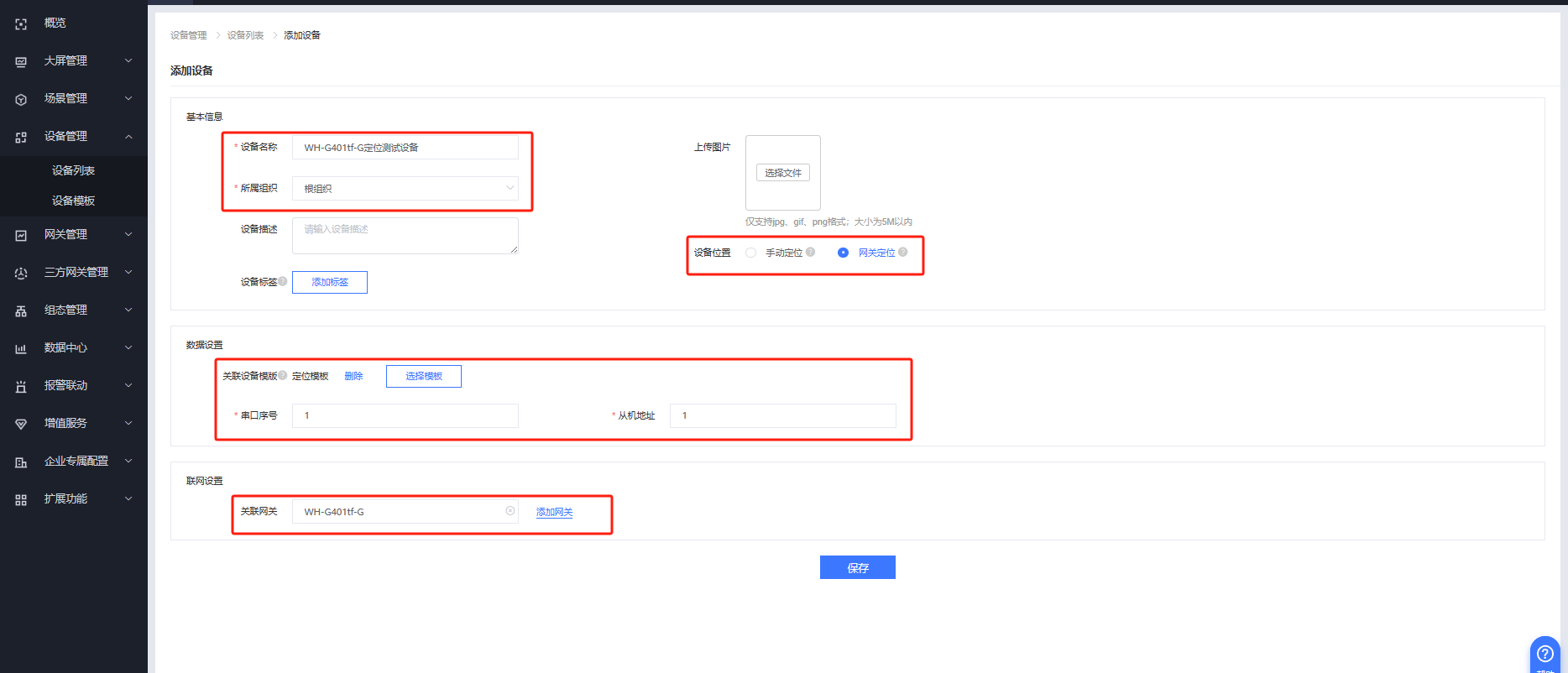

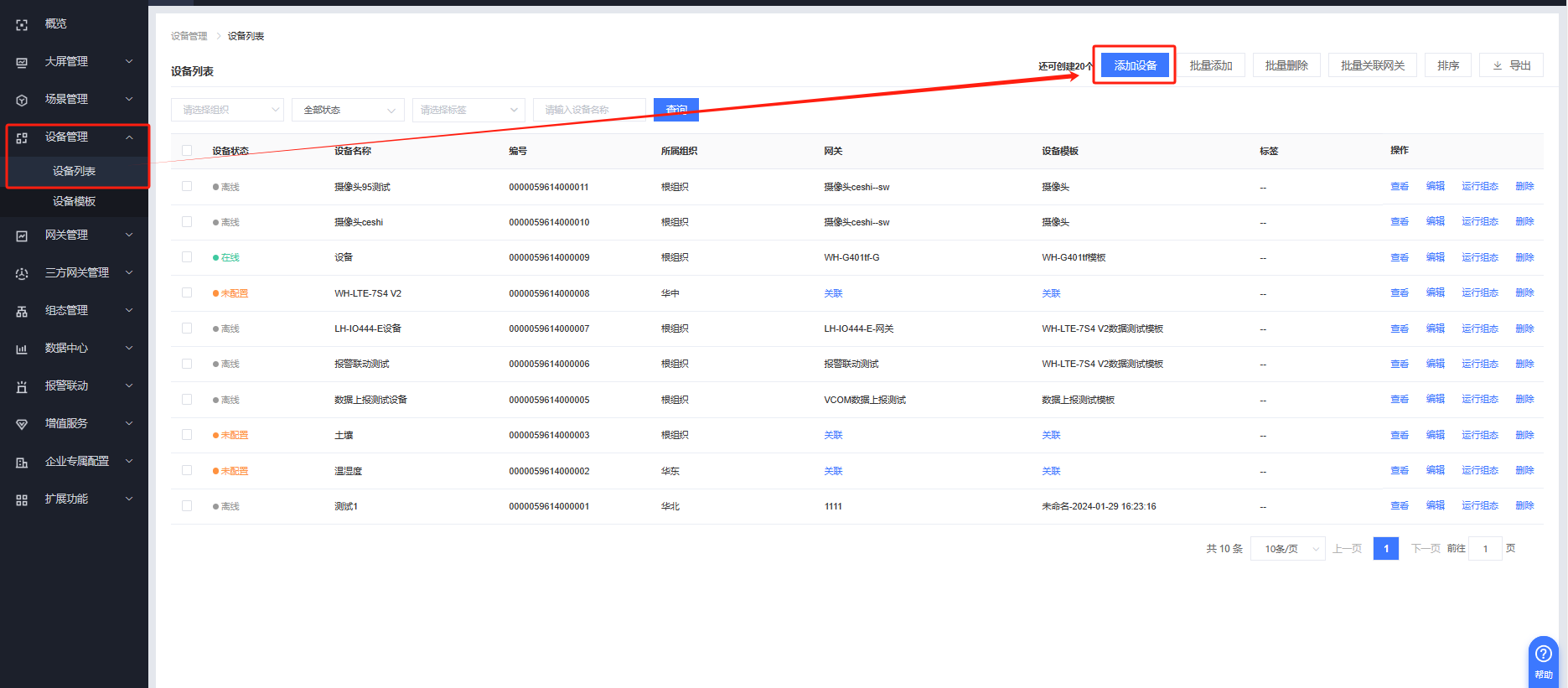

通博TBET云IOT平台---设备管理---设备列表---添加设备

设备名称：WH-G401tf-G定位测试设备

所属组织：根组织

设备位置网关定位

关联刚才创建的定位模板，串口序号1，从机地址1

关联网关WH-G401tf-G，点击保存即可。

2、WH-G401tf-G对接通博TBET云设置

电脑打开控制面板---硬件和声音---设备管理器---COM和LPT，确认转换器COM口是COM5

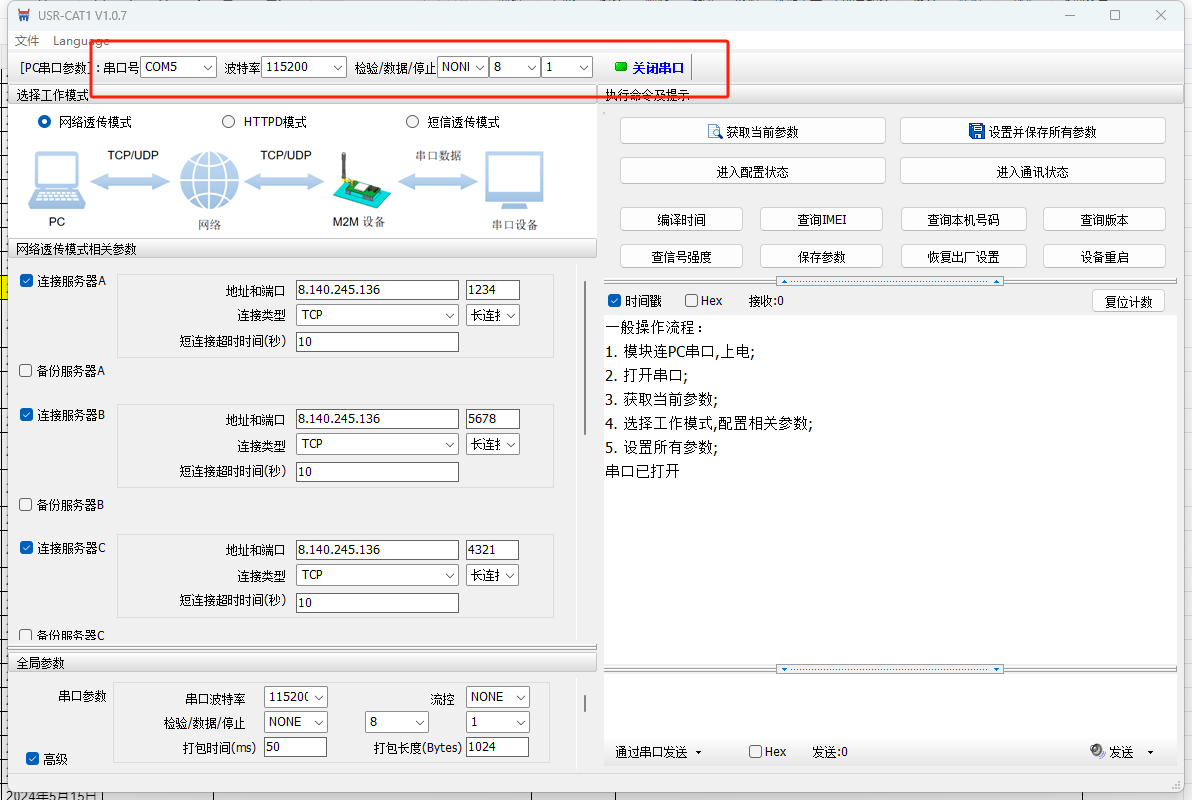

打开WH-G401tf上位机软件，选择COM5，115200 NONE 8 1，打开串口

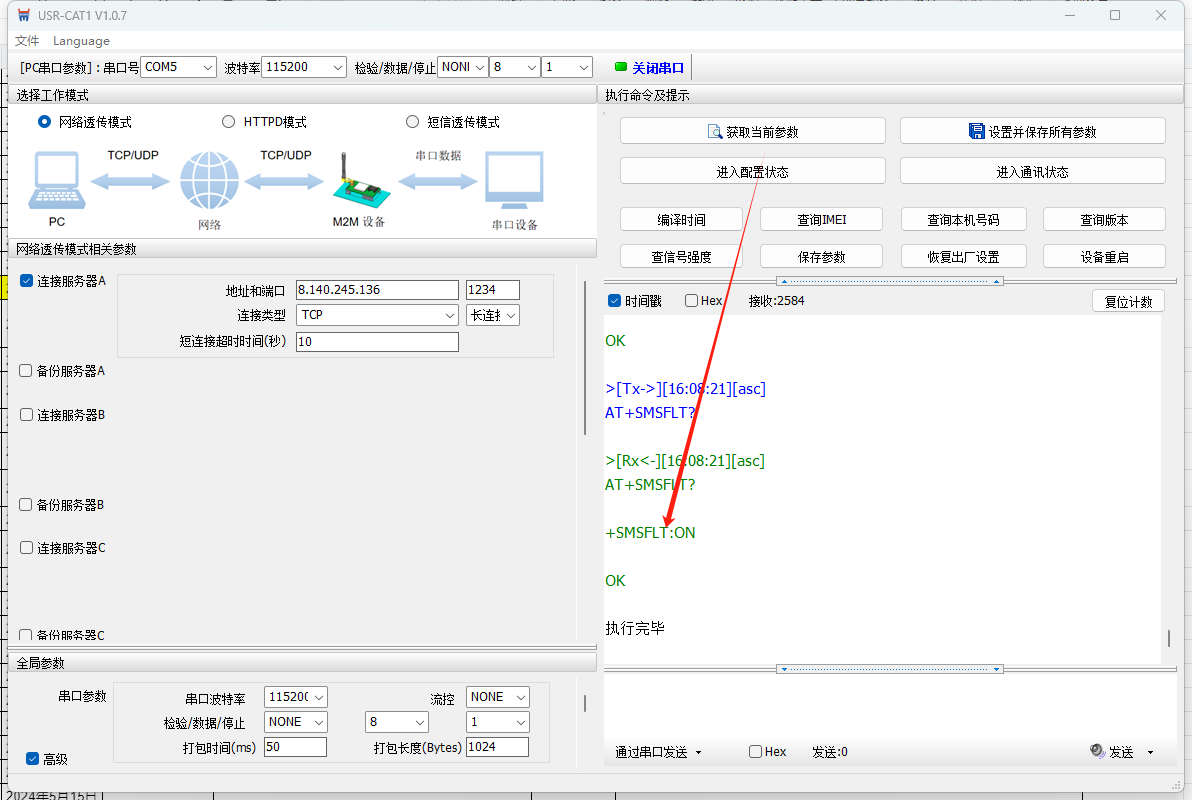

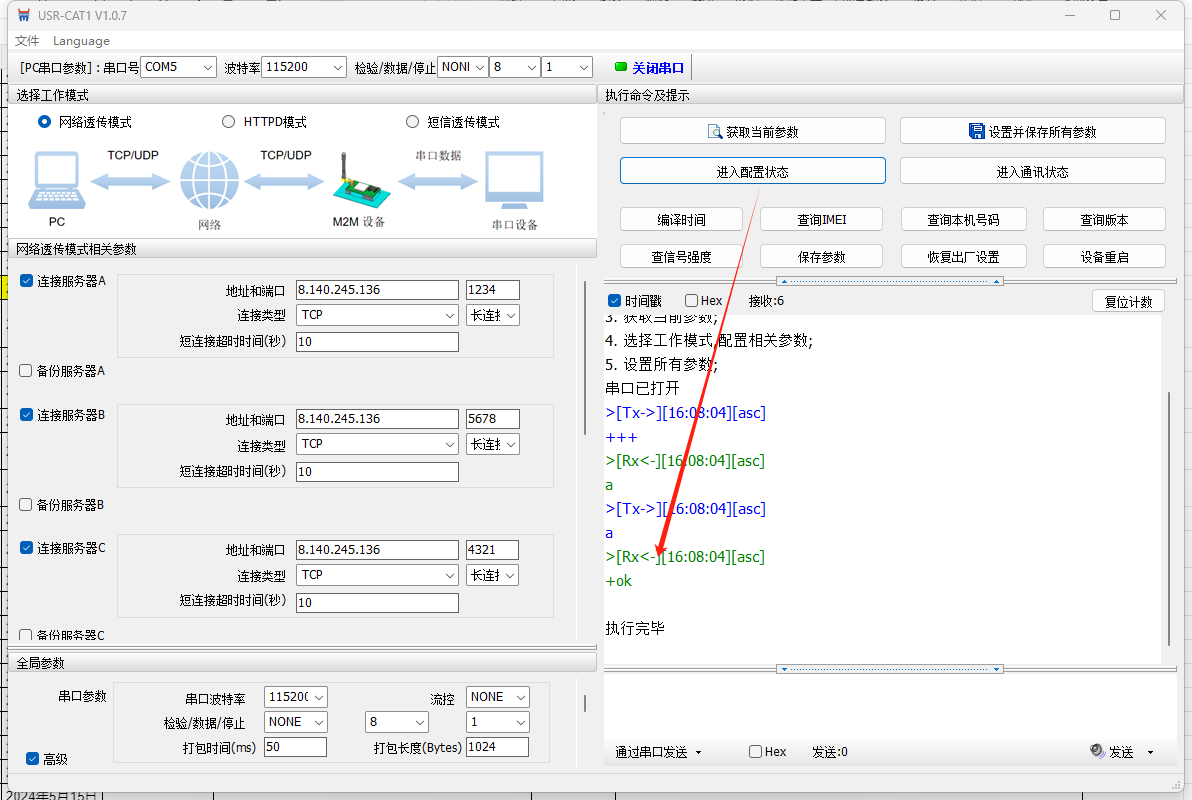

进入配置状态

获取当前参数

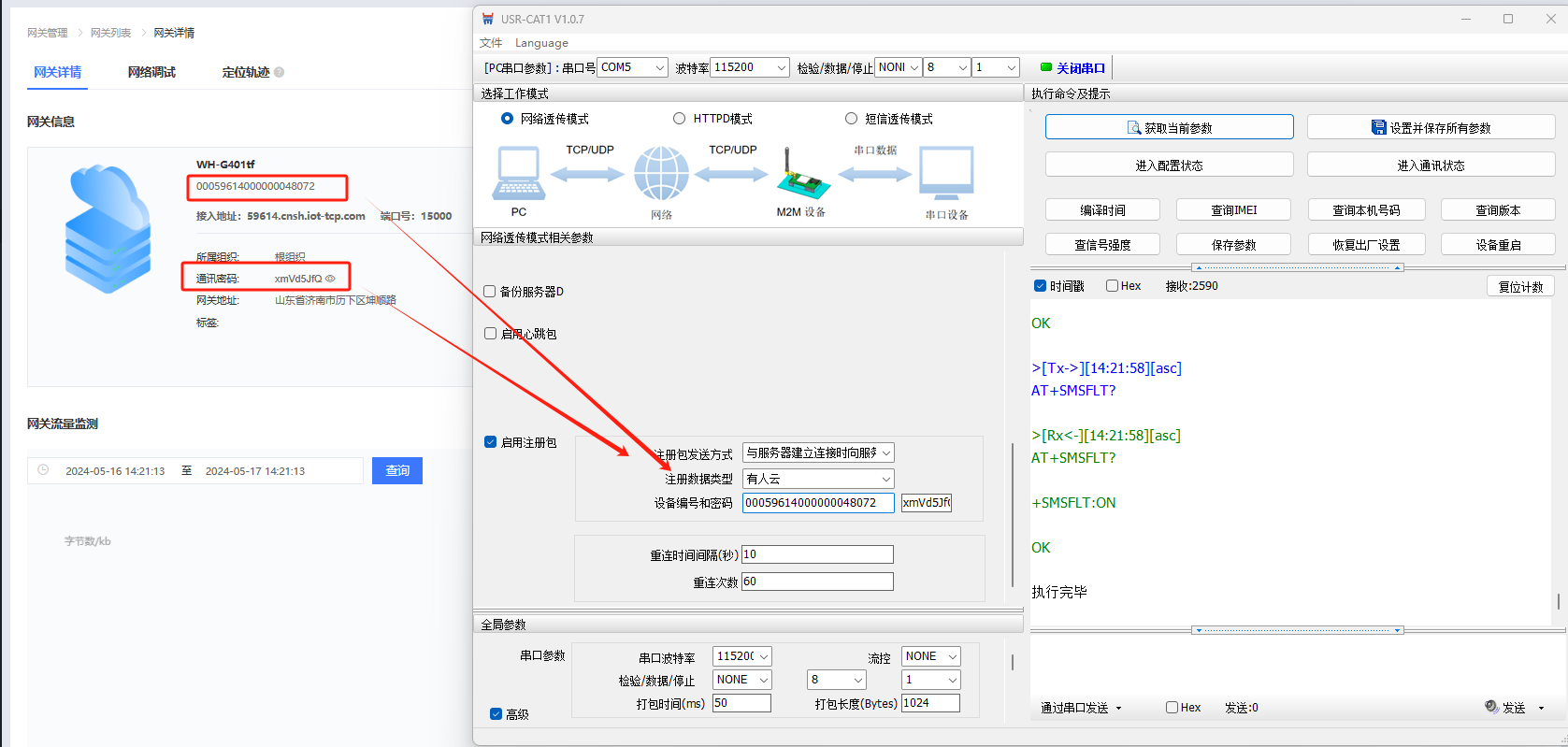

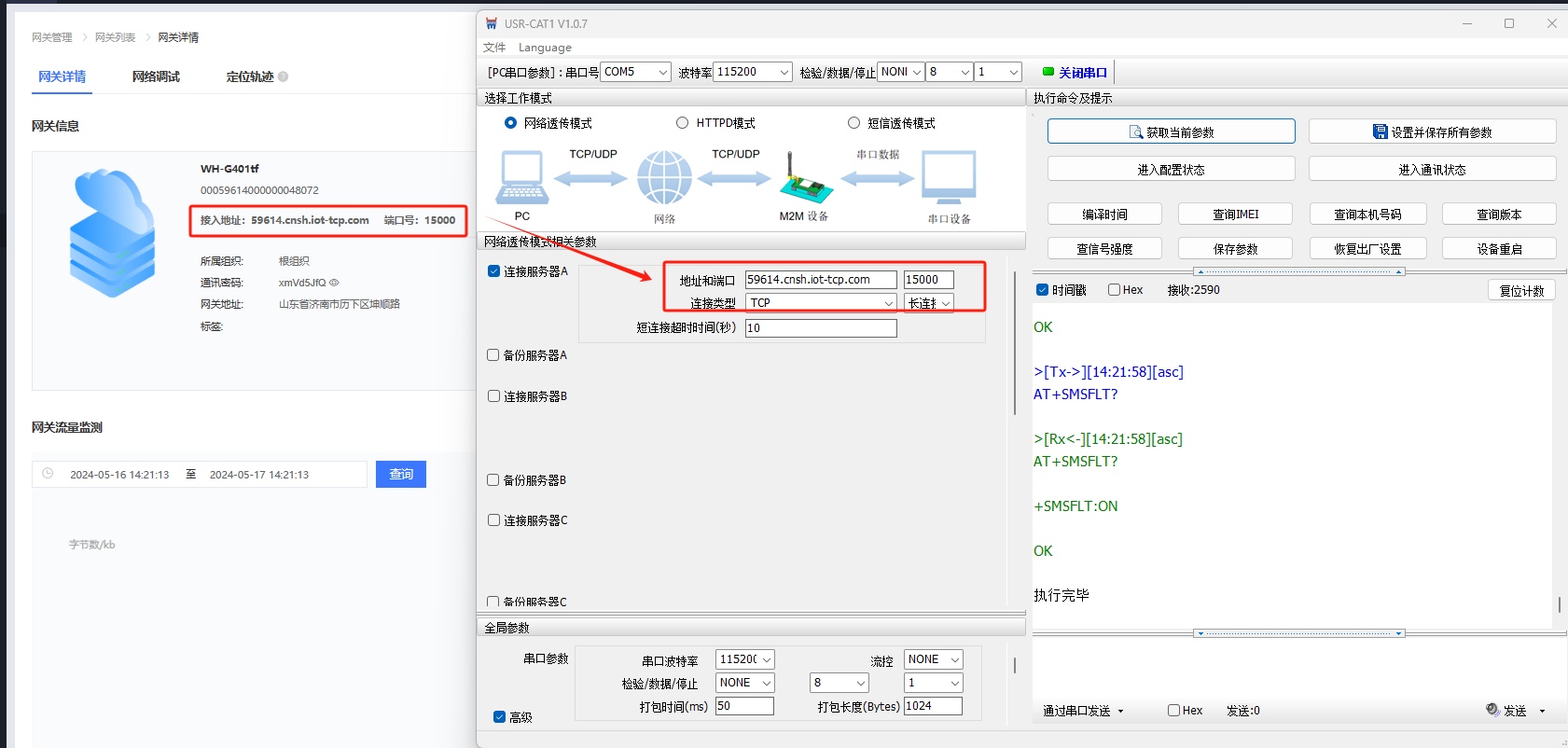

填入通博TBET云分配的接入地址和端口号

开启注册包，填入通博TBET云分配的ID和密码

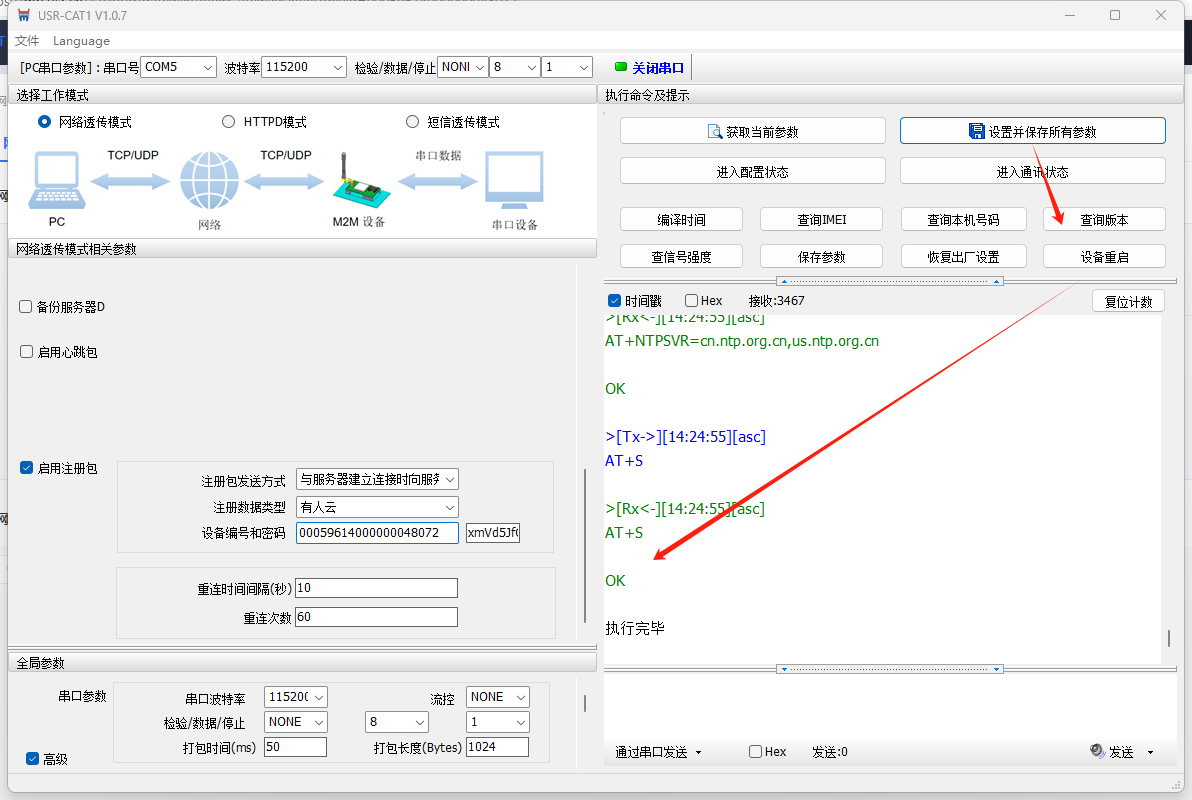

设置并保存所有参数，重启设备

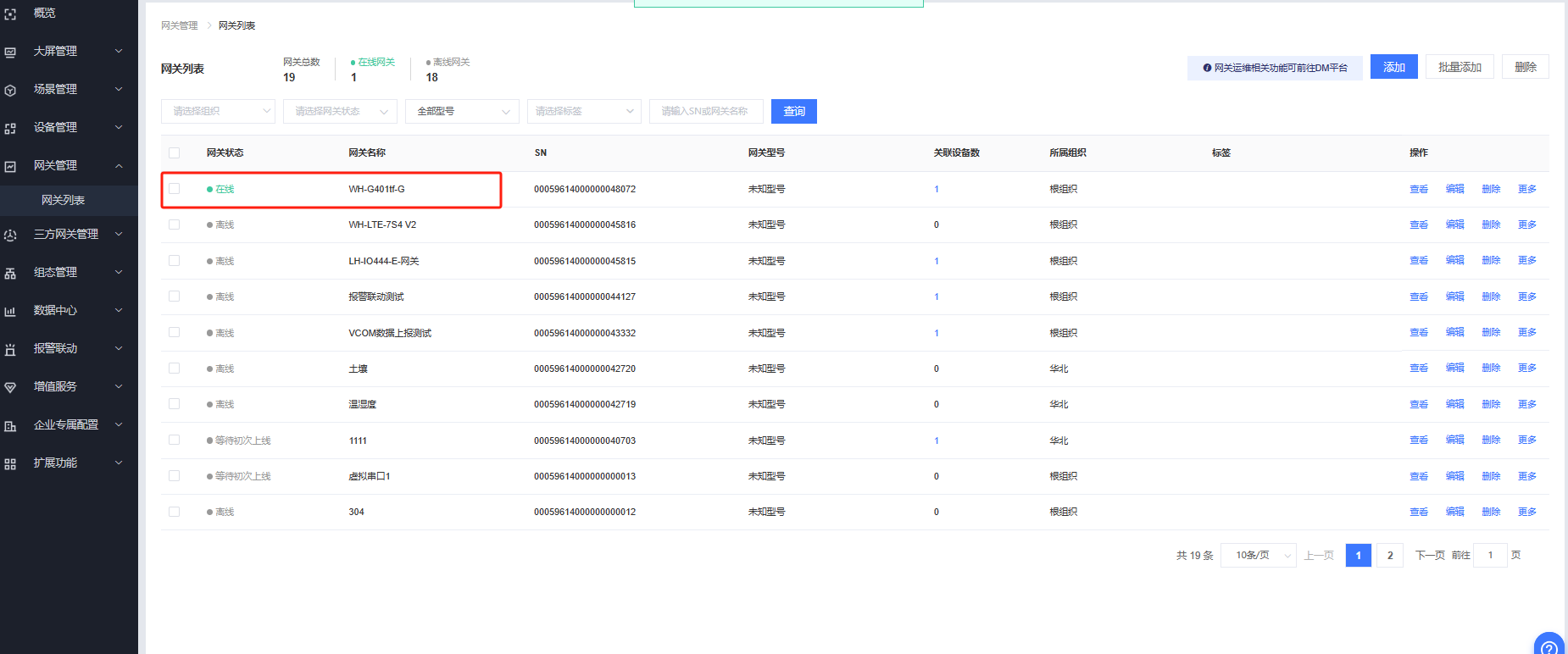

等待一会即可看到设备在通博TBET云在线。

3、WH-G401tf-G 开启通博TBET云定位功能

再次进入配置状态

串口发送AT指令，注意AT指令后需要加回车换行，否则报错。

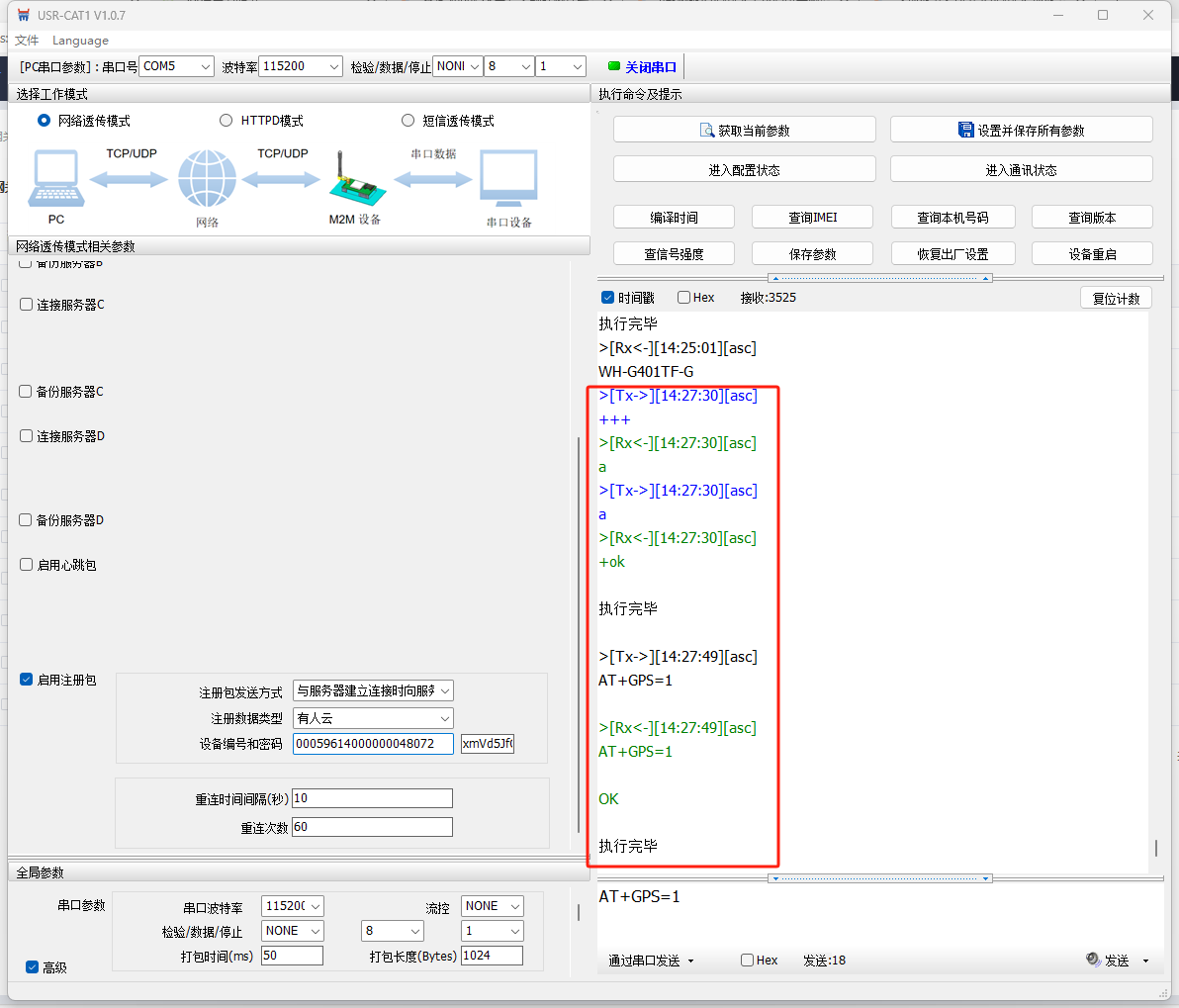

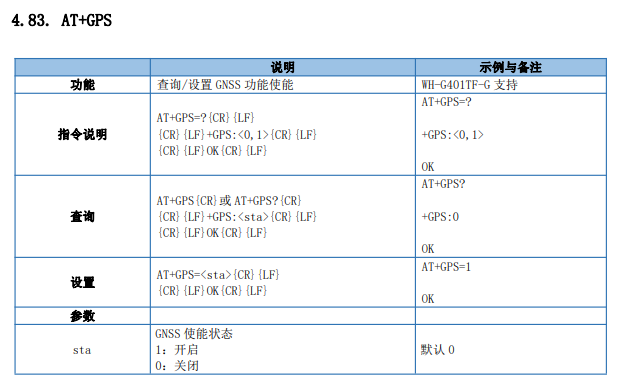

开启 GNSS 定位功能：AT+GPS=1

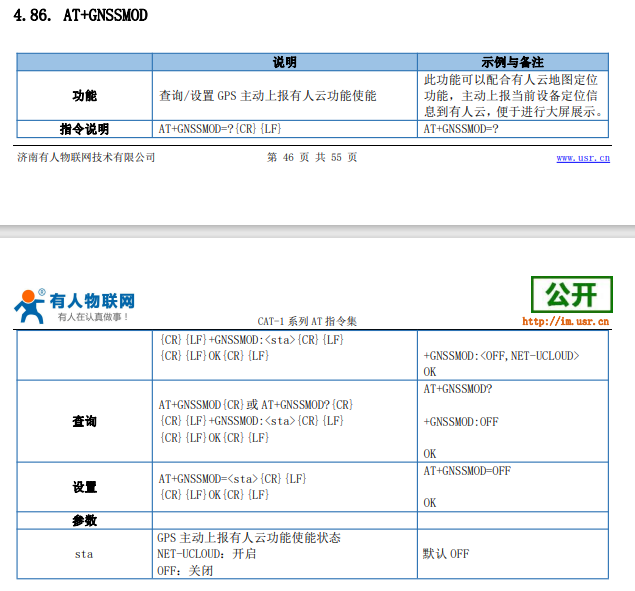

设置 GPS 主动上报通博TBET云功能： AT+GNSSMOD = NET-UCLOUD

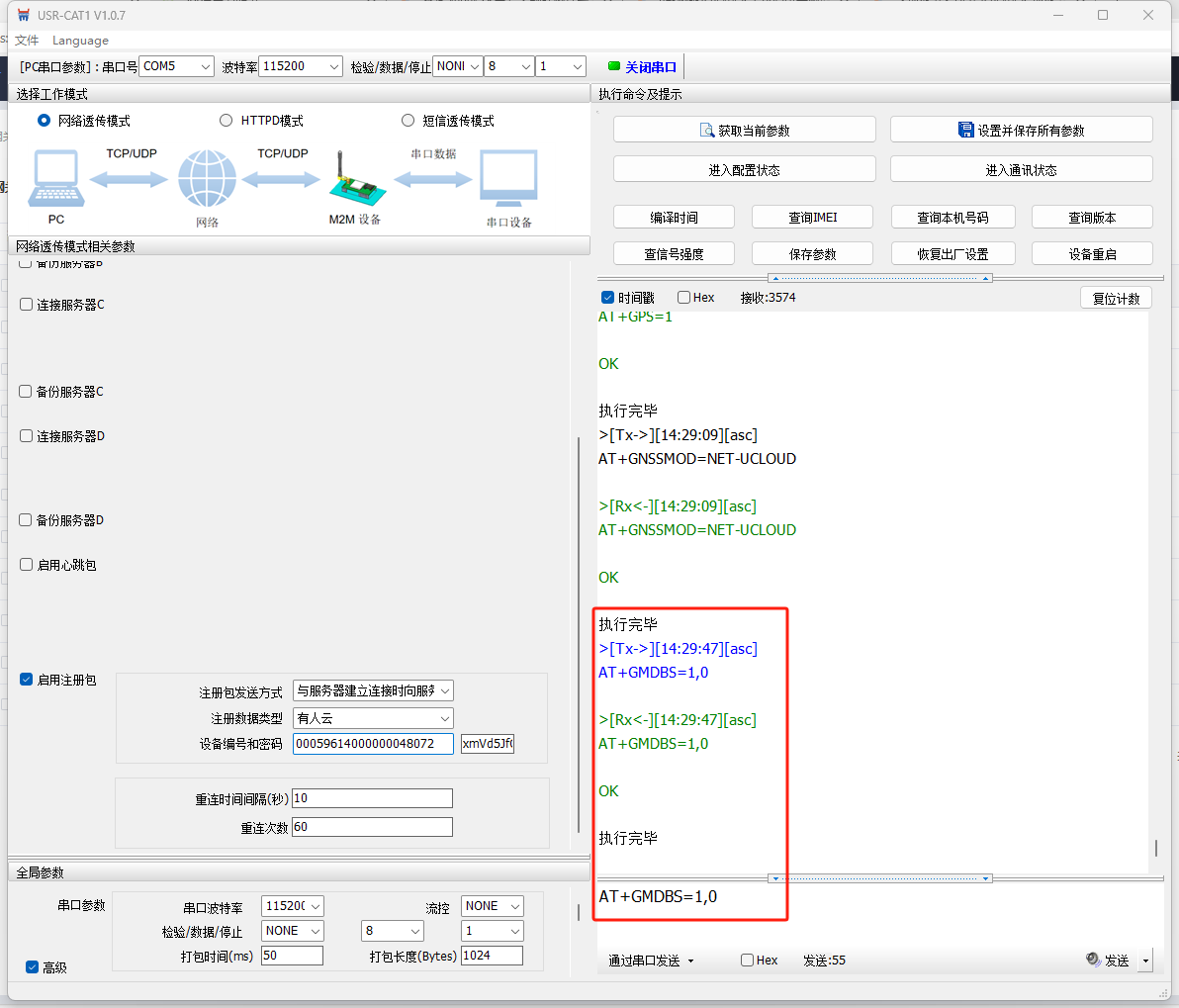

设置 GPS 上报通博TBET云功能的从机号与寄存器地址 : AT+GMDBS =1,0

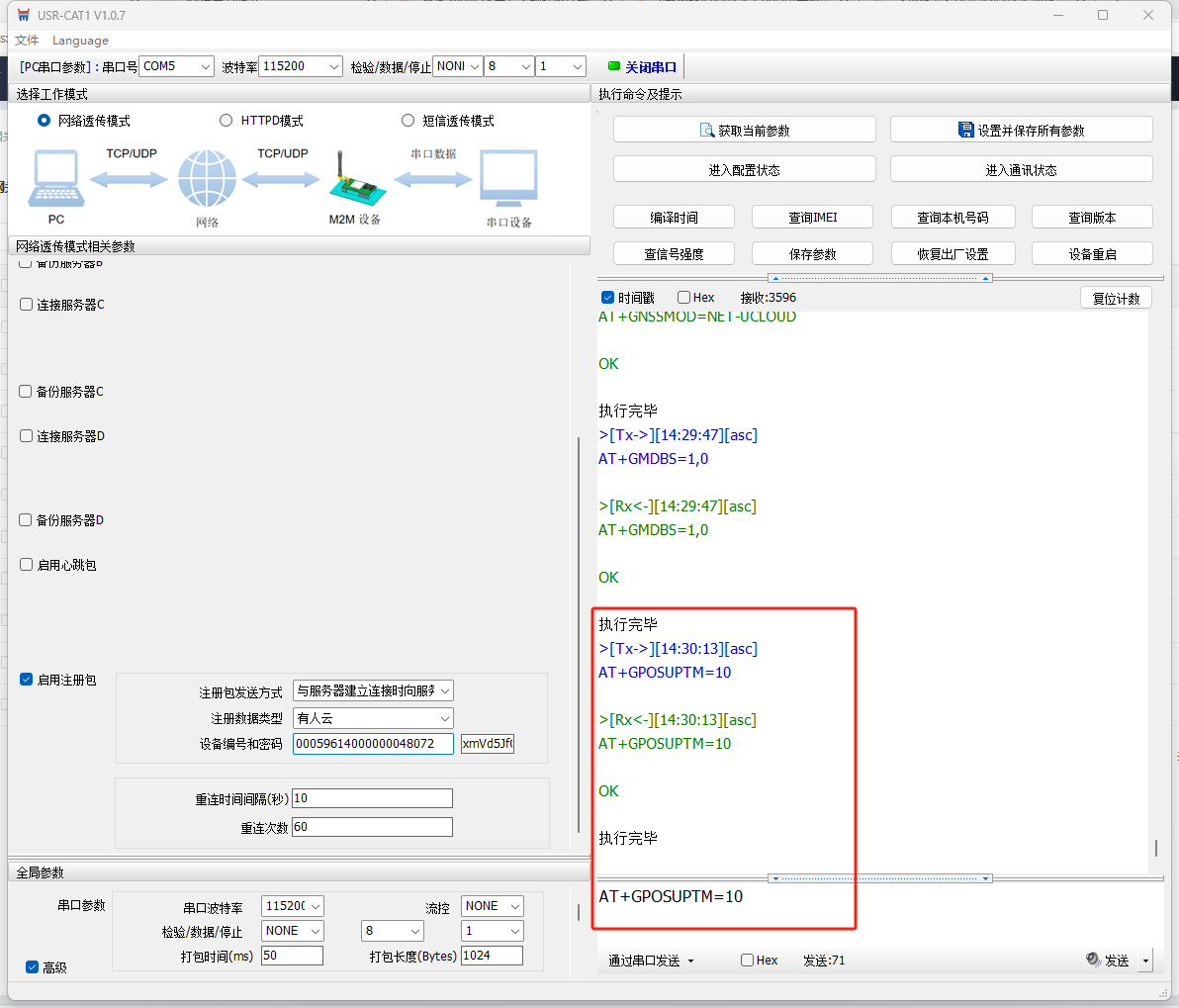

设置 GPS 主动上报信息的时间间隔： AT+GPOSUPTM=10

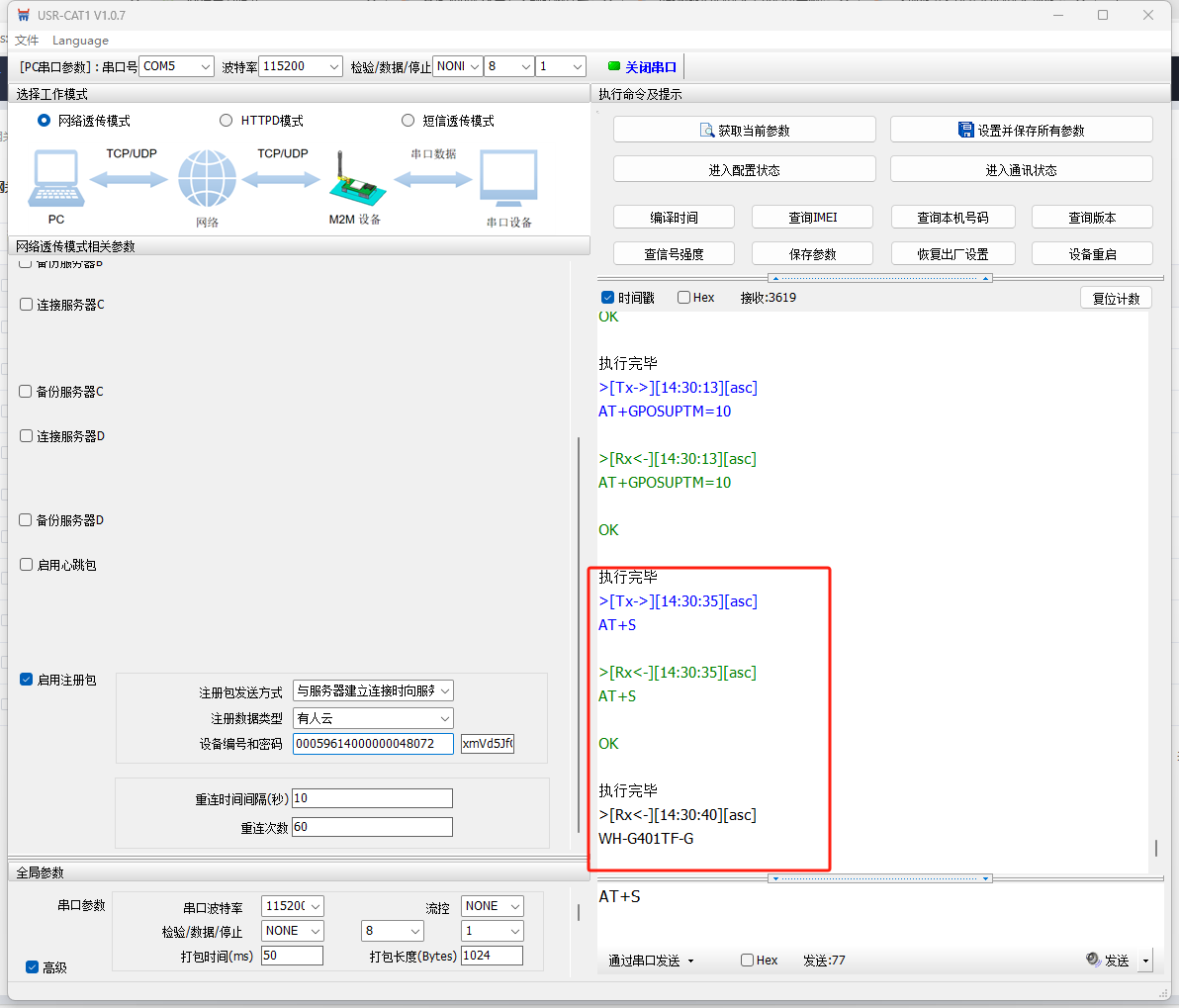

保存参数并重启：AT+S

四、功能调试

1、功能调试

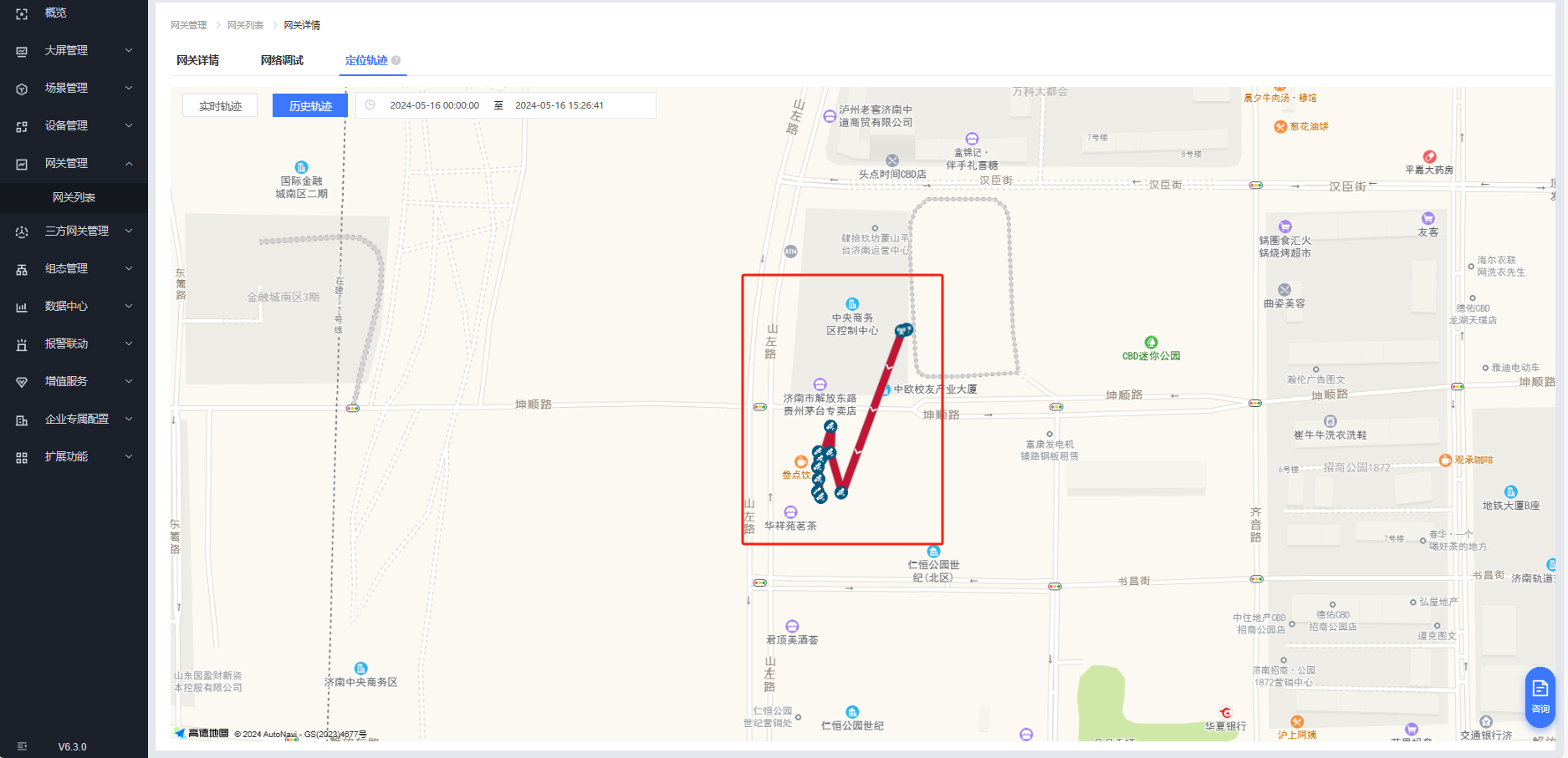

通博TBET云IOT平台---网关管理---网关列表，点击网关名字---定位轨迹，即可看待设备的定位信息

同时在通博TBET云大屏管理---监控大屏中也可以看到设备的地址信息。

2、调试截图

编写人：尹丛欣 编写日期：2024-05-17

审核人：尹丛欣 审核日期：2024-05-17

订正版本：V1.0 订正内容：初稿
