一、资料下载

WH-GM5TFG-CT资料包下载链接：http://www.ybljg.com/Download/1283.html

CAT-1系列产品选型手册下载链接：http://www.ybljg.com/Download/1285.html

CAT-1系列设置软件官网下载链接：http://www.ybljg.com/Download/939.html

WH-GM5-EVK原理图官网下载链接：http://www.ybljg.com/Download/948.html

虚拟串口软件V3.7.2.529官网下载链接：http://www.ybljg.com/Download/31.html

虚拟串口软件V5.0.1官网下载连接：http://www.ybljg.com/Download/924.html

网络 串口二合一调试助手软件下载链接：http://www.ybljg.com/Download/27.html

二、硬件连接

1、所需物品

WH-GM5TFG-CT 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

2、套接字分发原理

（1）串口发送格式

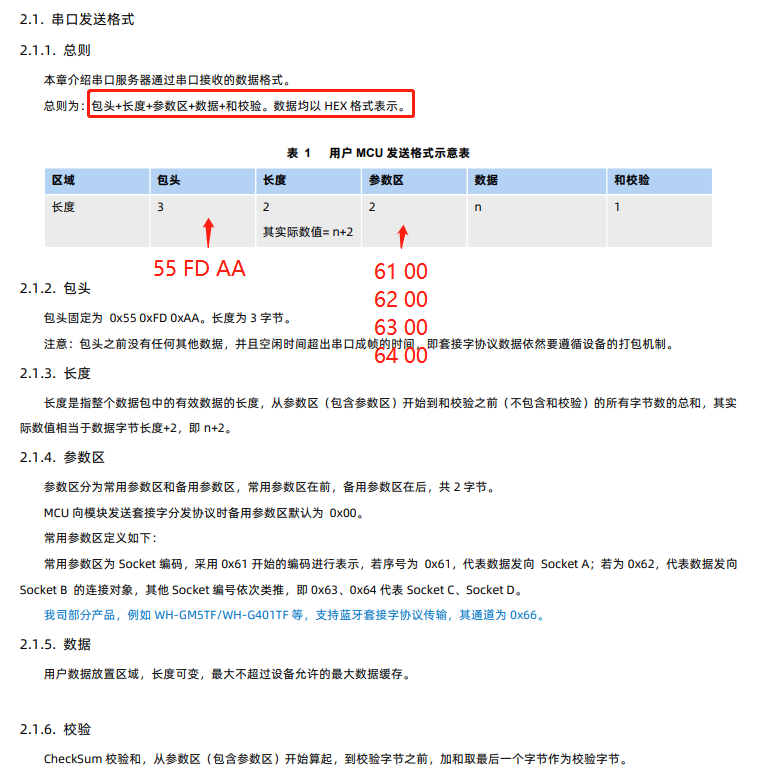

总则：包头+长度+参数区+数据+和校验。数据均以 HEX 格式表示 。

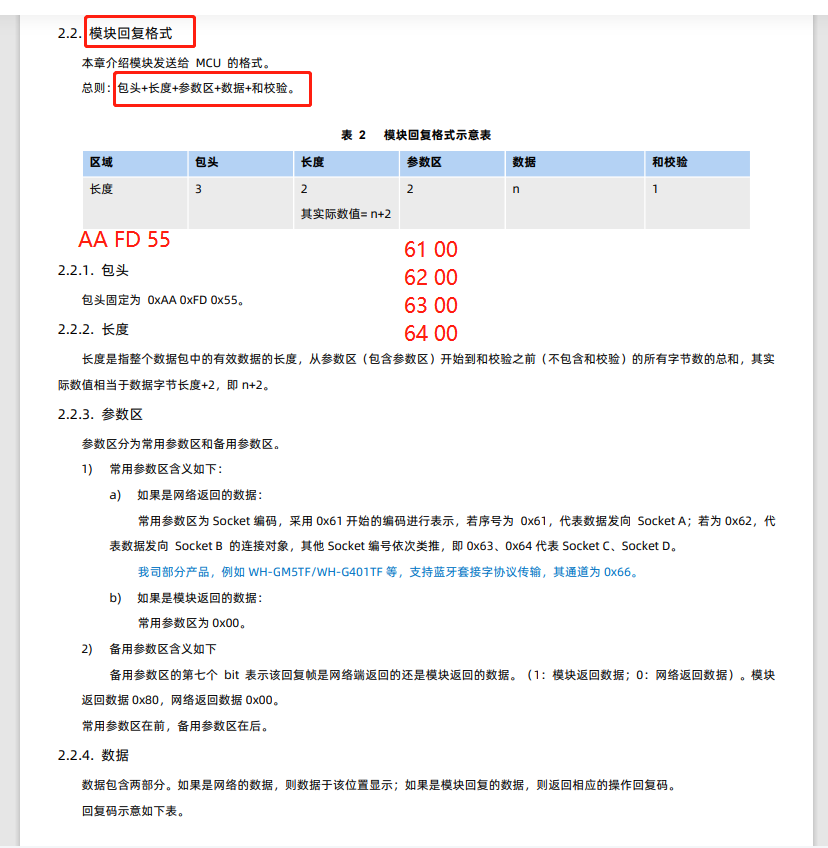

（2）模块回复格式

总则：包头+长度+参数区+数据+和校验。

3、套接字分发协议示意图

WH-GM5TF支持4路套接字分发，本例中测试ABC三路socket连接。

4、硬件连接

WH-GM5TFG-CT的485串口接USB-RS485串口线到电脑USB口，然后产品接12V电源适配器上电。

电脑打开设置软件。

附图：

画硬件连接框图或者硬件连接实物拍照

三、产品参数设置

1、远程服务器参数设置

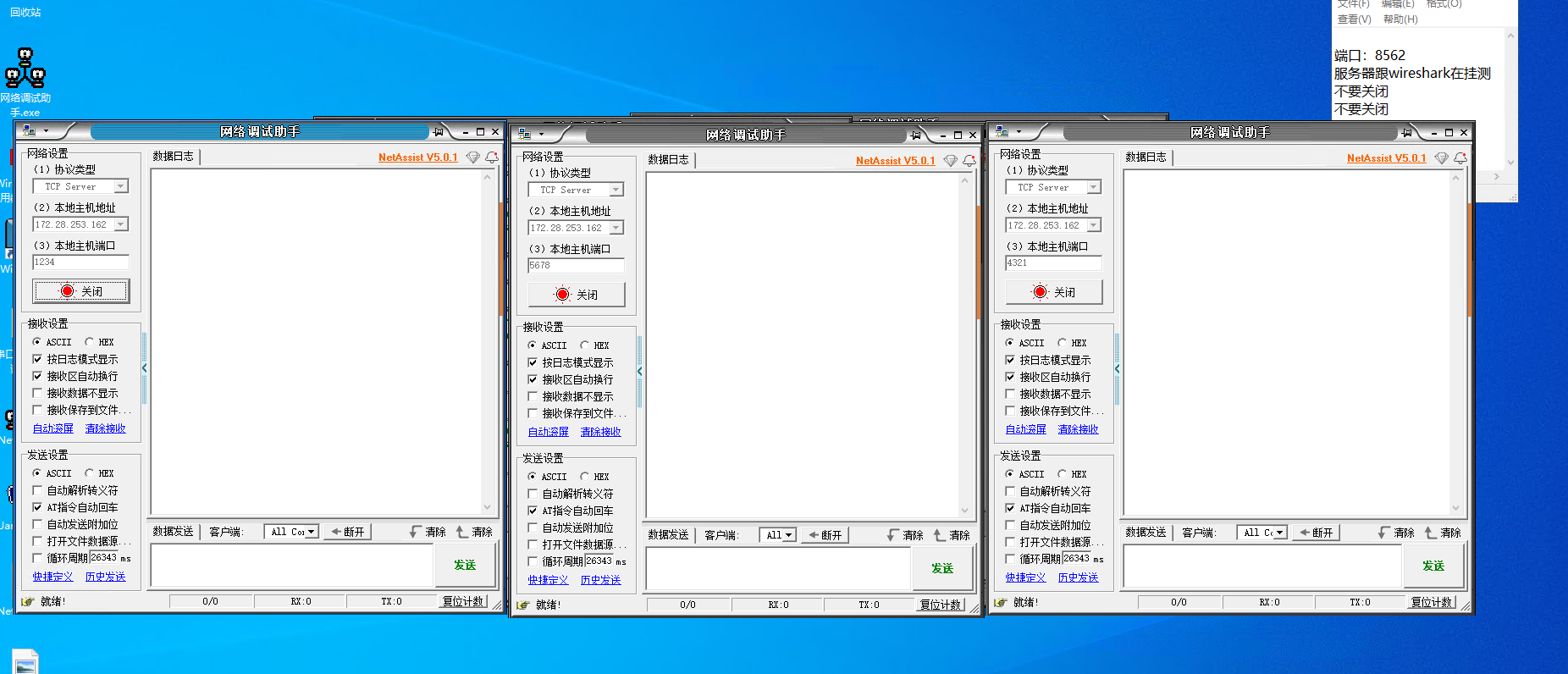

登录通博TBET远程服务器，打开三个网络调试助手，工作模式设置为TCP SERVER，端口号设置为1234、5678、4321，点击监听。

注意：本例中使用通博TBET远程服务器上的网络调试助手模拟TCP 服务器，通博TBET远程服务器不对用户开放，本例仅展示参数设置步骤，用户调试时需要准备自己的TCP服务器。

2、WH-GM5参数设置

电脑控制面板---硬件和声音---设备管理器---COM和LPT，确认转换器COM口为COM11

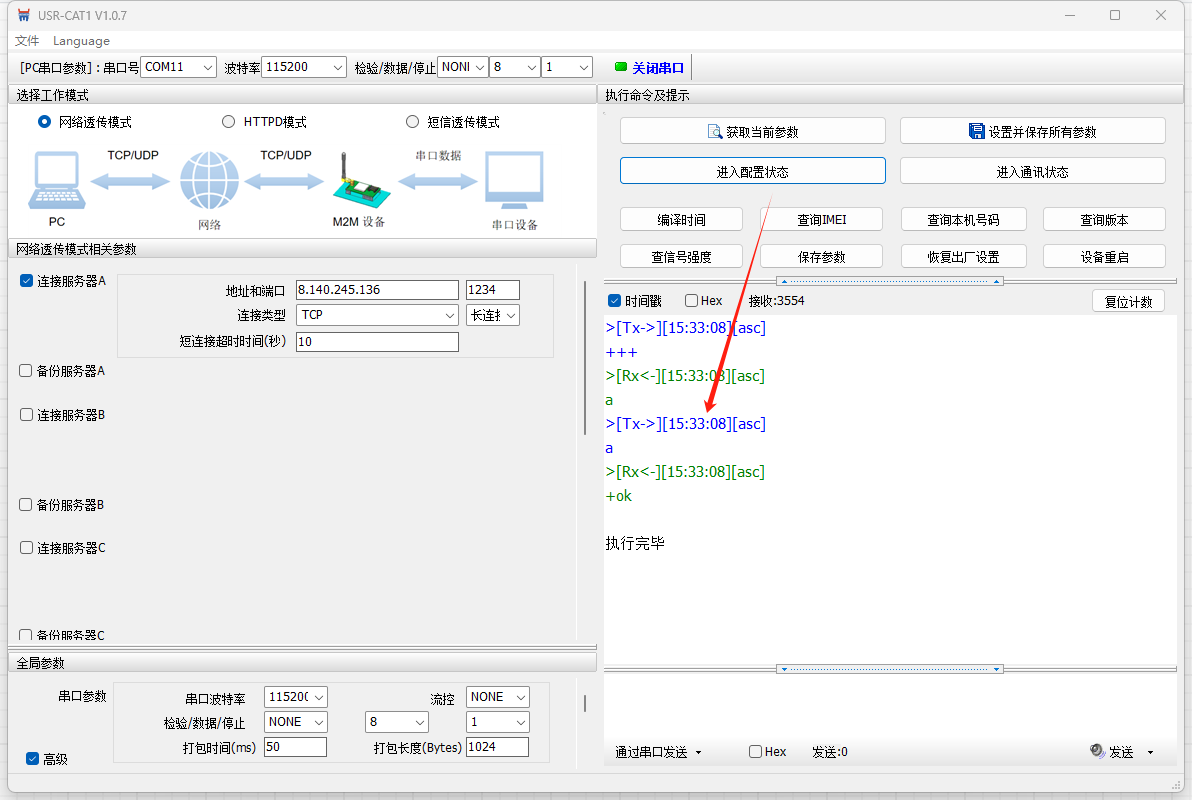

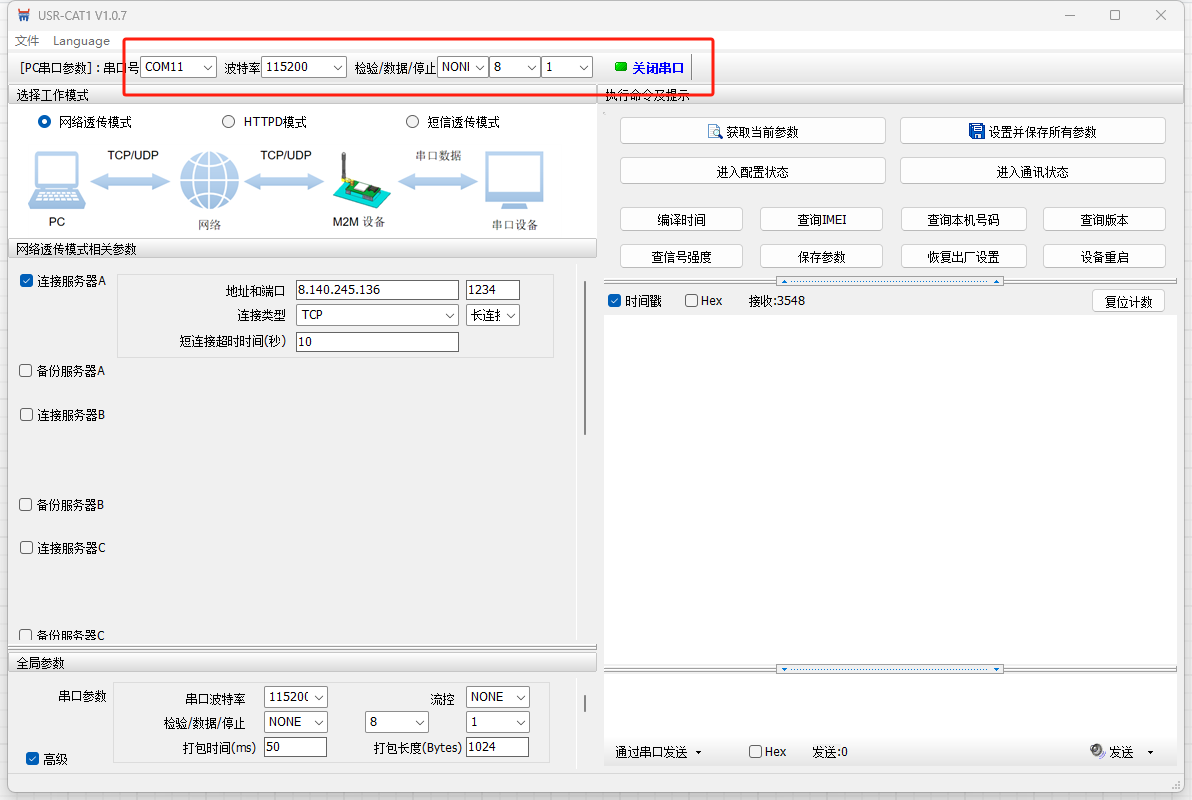

打开WH-GM5上位机软件，选择COM11，115200，NONE,8,1,打开串口

进入配置状态

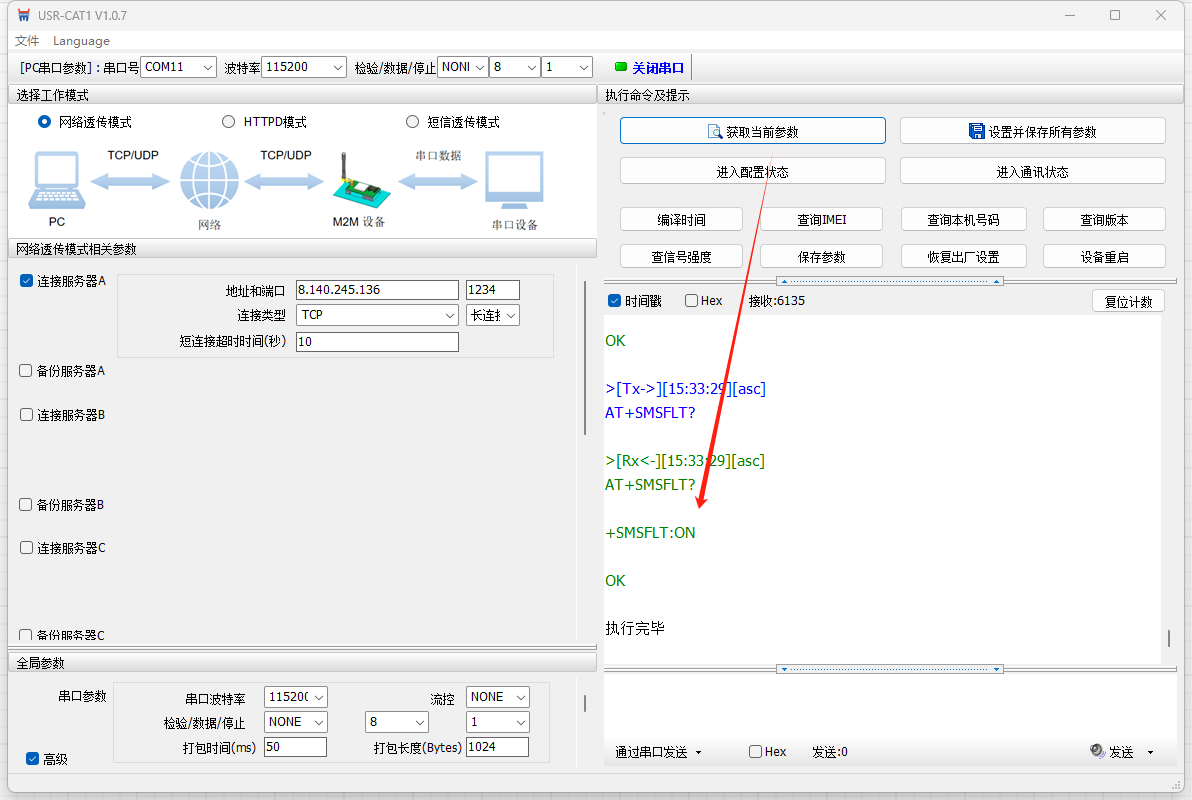

获取当前参数

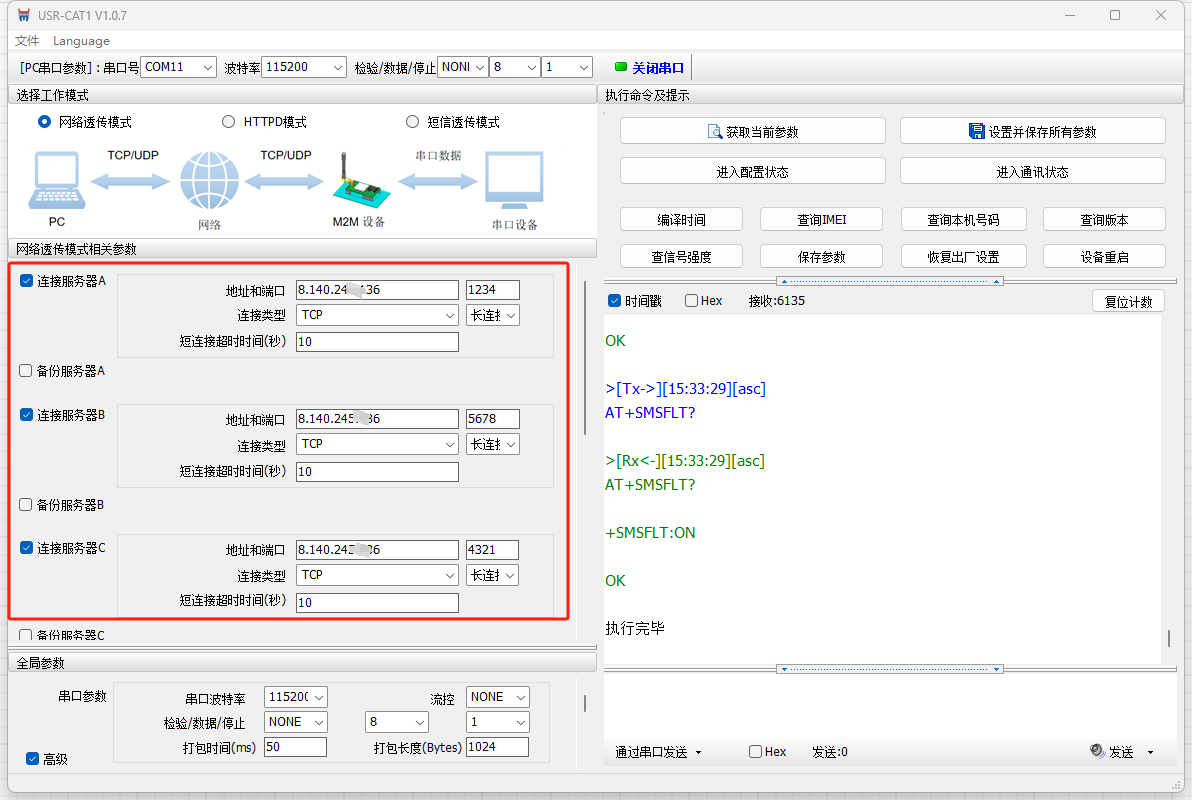

填入三个服务器的IP和端口信息

设置并保存所有参数，设备重启

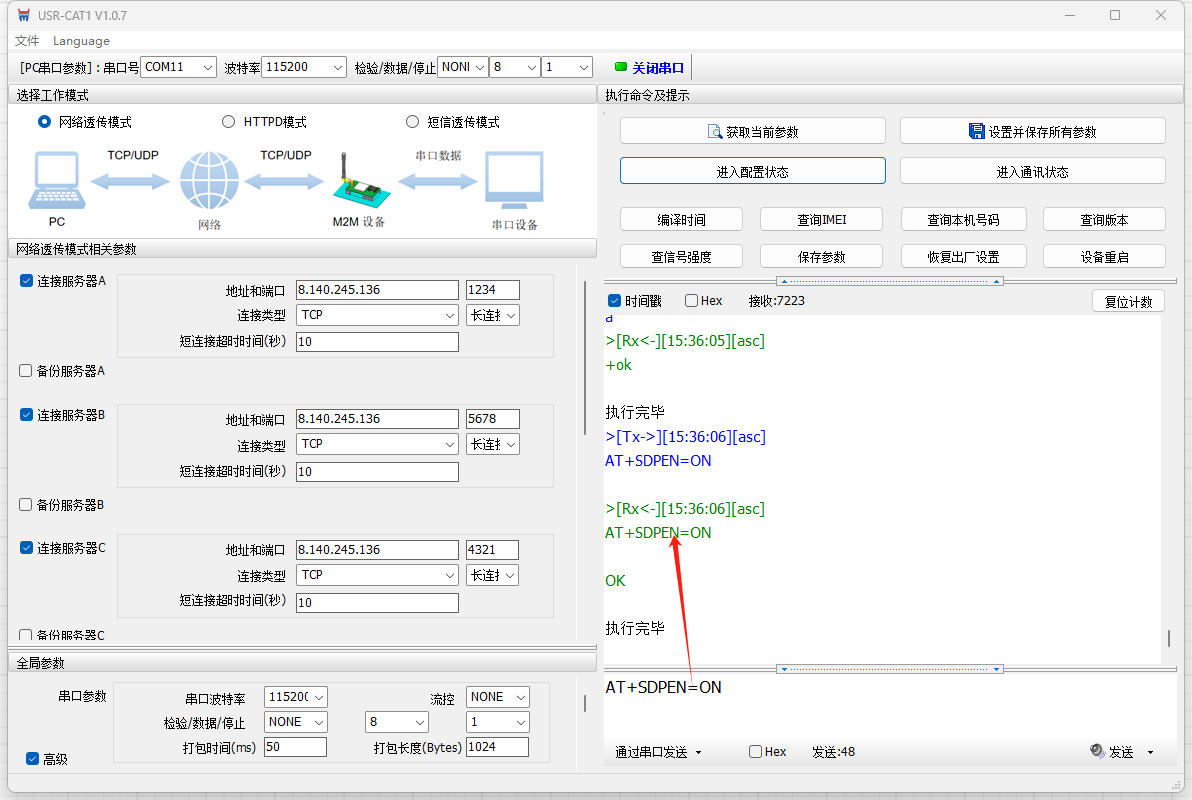

再次进入配置状态发送AT指令：AT+SDPEN=ON开启套接字分发功能

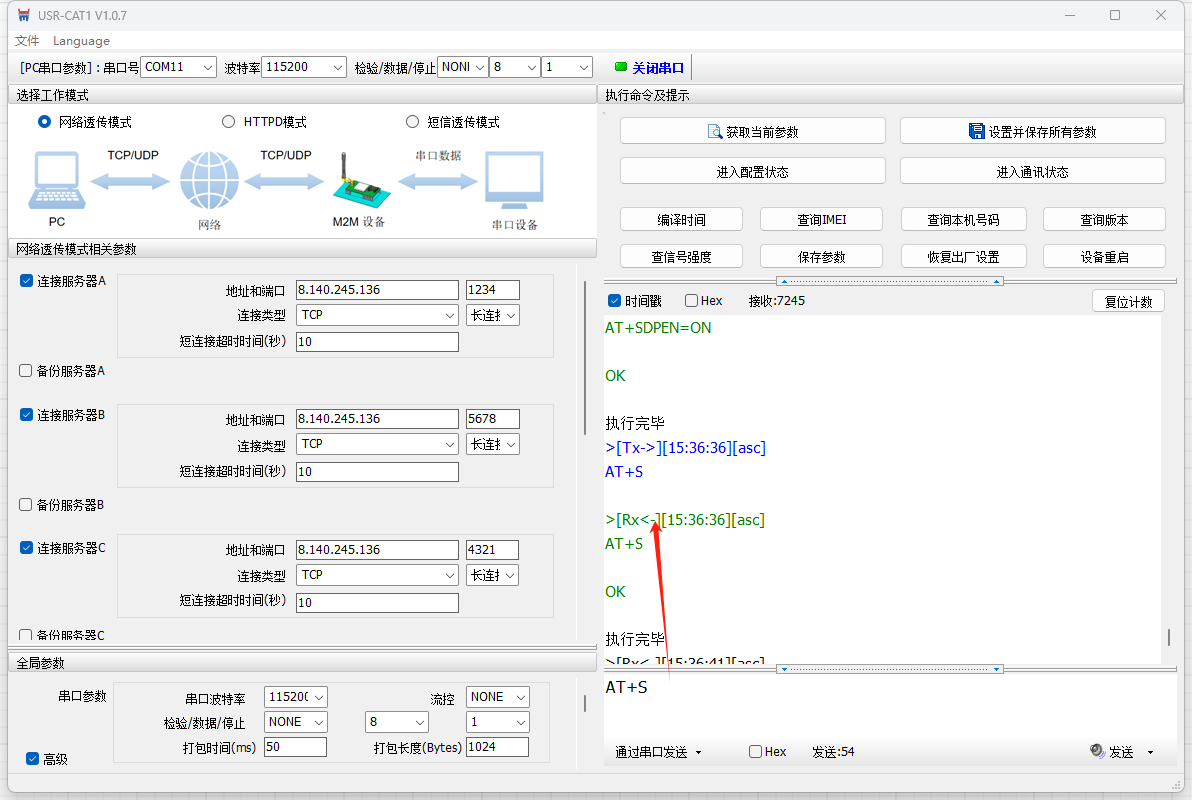

然后发送AT+S保存参数并重启设备。

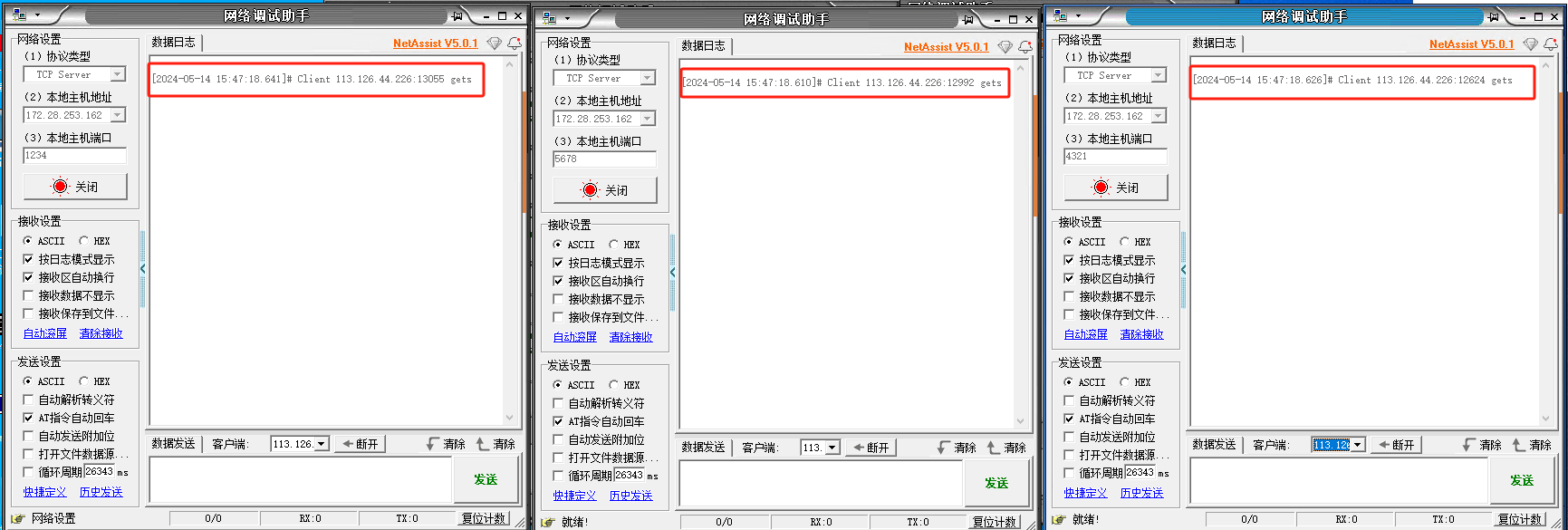

可以看到远程桌面上三个TCP SERVER有CLIENT 设备接入

四、功能调试

打开一个串口调试助手，进行套接字分发测试。

1、服务器A套接字分发测试

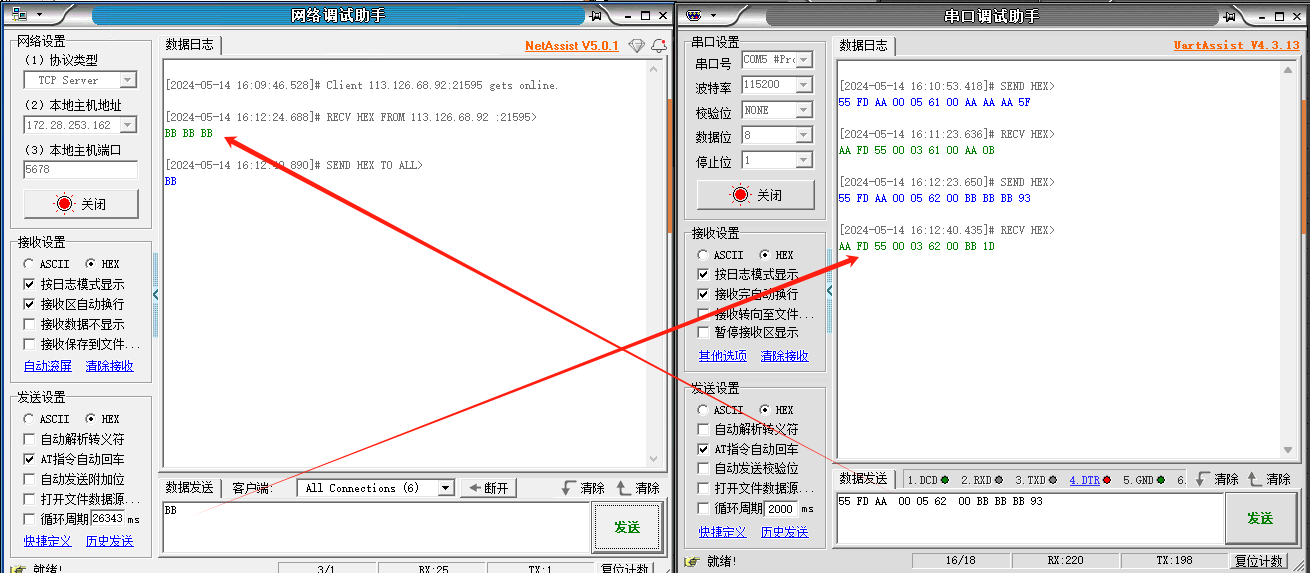

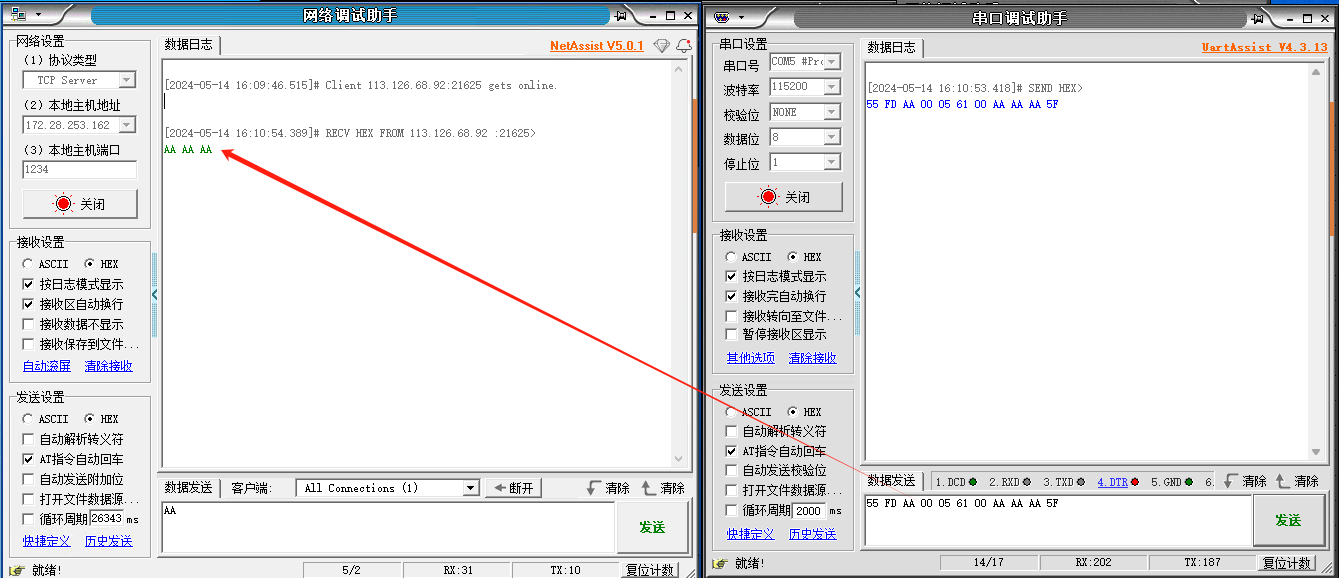

（1）串口向服务器发送数据：55 FD AA 00 05 61 00 AA AA AA 5F

服务器收到数据AA AA AA

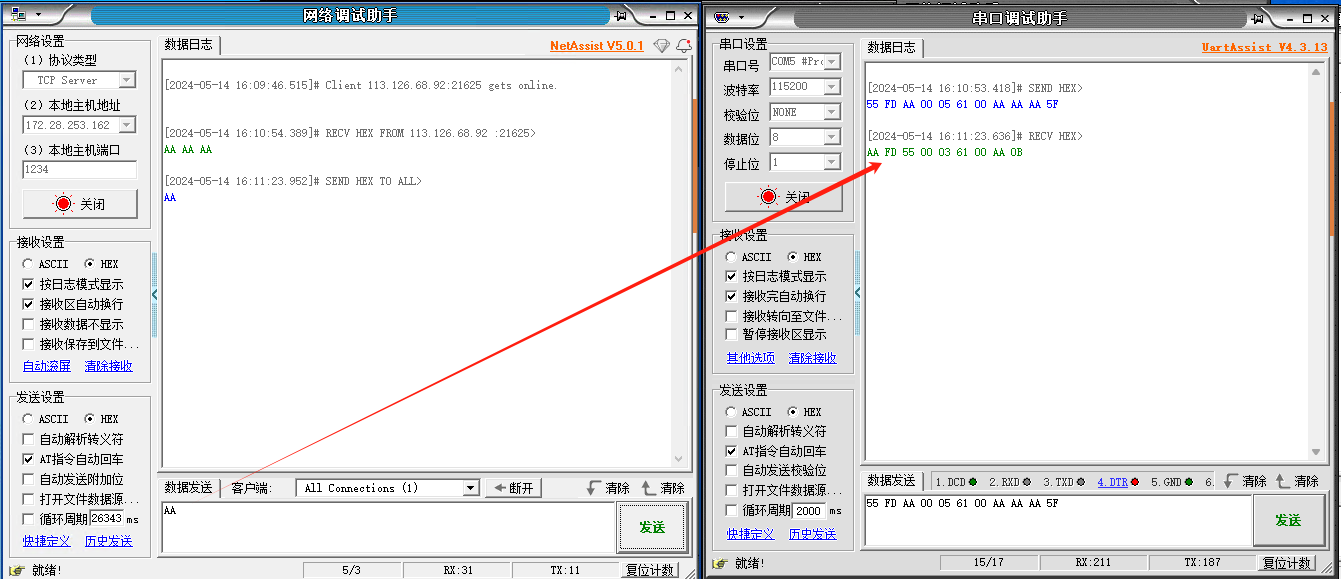

（2）服务器向串口发送数据:AA

串口收到数据:AA FD 55 00 03 61 00 AA 0B

2、服务器B套接字分发测试

（1）串口向服务器发送数据：55 FD AA 00 05 62 00 BB BB BB 93

服务器收到数据：BB BB BB

(2) 服务器向串口发送数据：BB

串口收到数据：AA FD 55 00 03 62 00 BB 1D

3、服务器C套接字分发测试

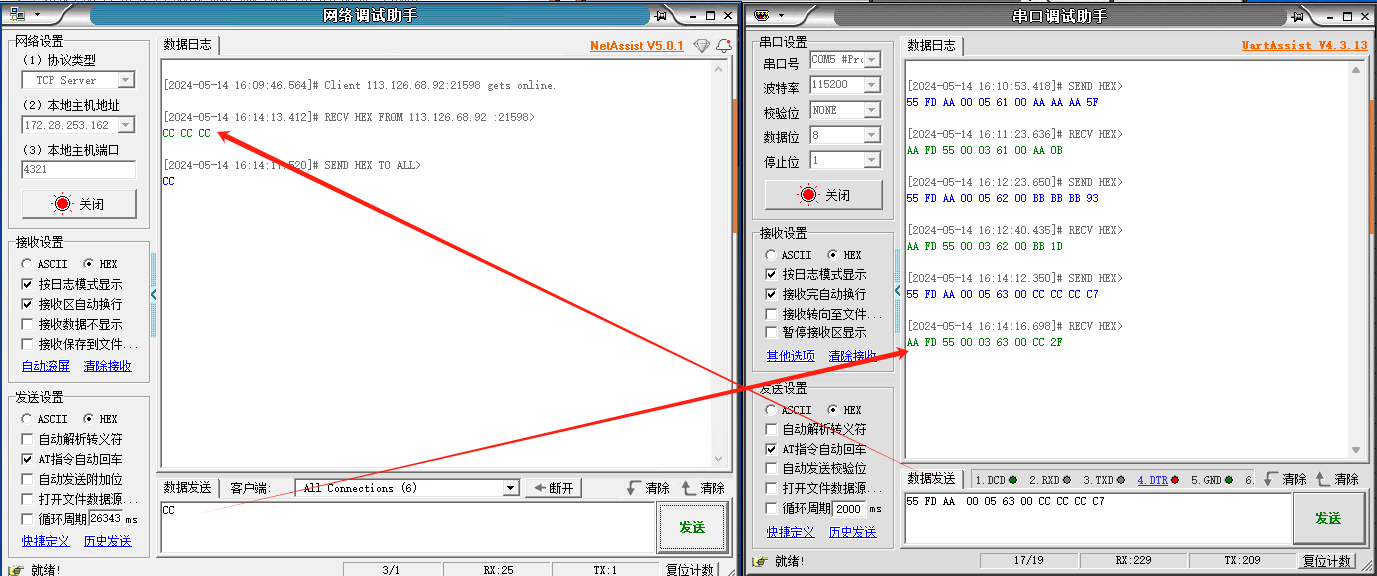

（1）串口向服务器发送数据：55 FD AA 00 05 63 00 CC CC CC C7

服务器收到数据：CC CC CC

（2）服务器向串口发送数据：CC

串口收到数据：AA FD 55 00 03 63 00 CC 2F

4、关闭套接字分发功能

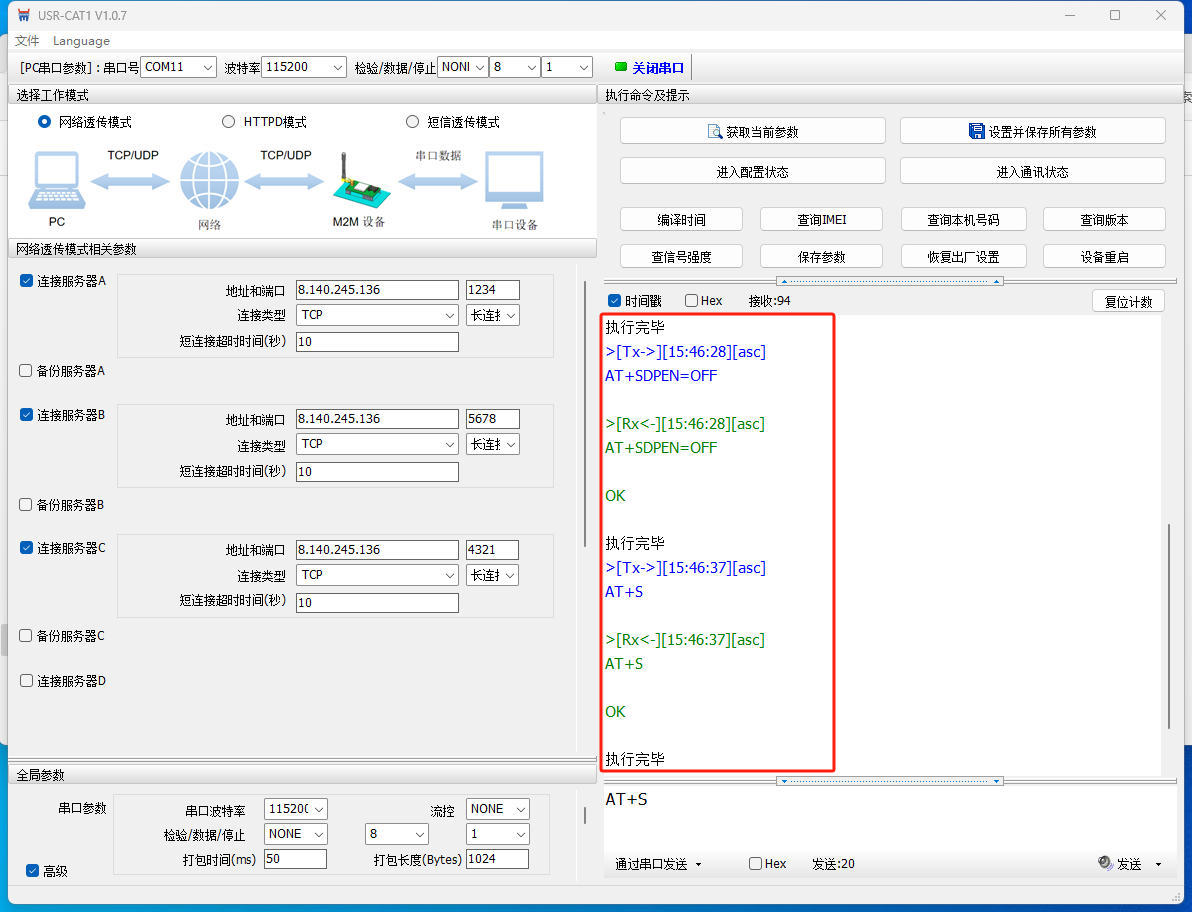

串口进入配置状态发送AT指令：AT+SDPEN=OFF 关闭套接字分发功能

然后发送AT+S保存参数并重启设备。

编写人：尹丛欣 编写日期：2024-06-04

审核人：尹丛欣 审核日期：2024-06-13

订正版本：V1.0 订正内容：初稿
