USR-M300连接MQTT服务器Json下发写数据示例

备注：本案例是USR-M300内置卡联网，连接MQTT服务器，JSON下发写从机寄存器地址数据。

一、资料下载

USR-M300 说明书：http://www.ybljg.com/Download/1332.html

USR-M300 规格书：http://www.ybljg.com/Download/1333.html

USR-M300 应用指导：http://www.ybljg.com/Download/1369.html

【PC端调试工具】网络调试助手 串口调试助手二合一http://www.ybljg.com/Download/27.html

MODBUS SLAVE软件、MQTTfx软件，可以自己百度下载。

二、硬件连接

1、所需物品

USR-M300 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

超五类网线 1根

笔记本电脑 1台

2、硬件连接

USR-M300 接好4G天线，电源端子接12V电源适配，注意正负极不要接反。

USR-M300 的串口1的485接USB-RS485，A接A，B接B，USB口接电脑USB口。

USR-M300 的LAN口网线直连电脑。

接好线之后，产品接12V电源适配器上电。

3、端口号

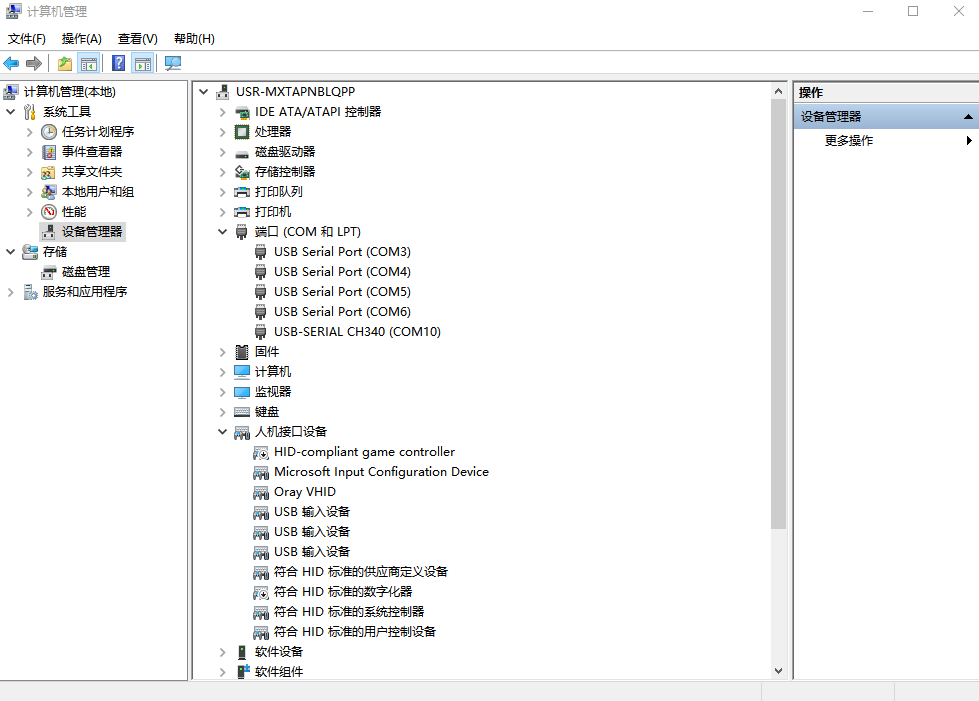

点击电脑计算机，右击点击管理，点击设备管理器，点击端口，确认USB-RS485串口线的COM口号是COM10。

三、产品参数设置

1、登陆USR-M300网页

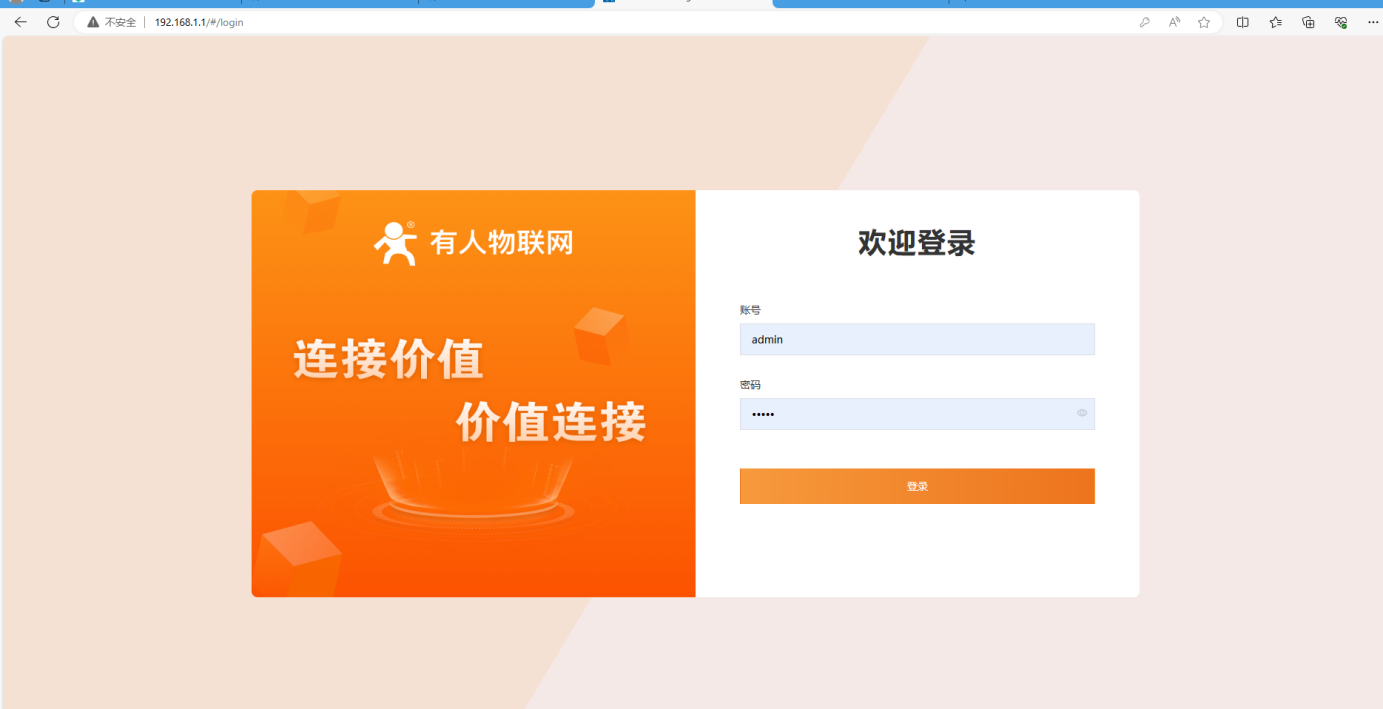

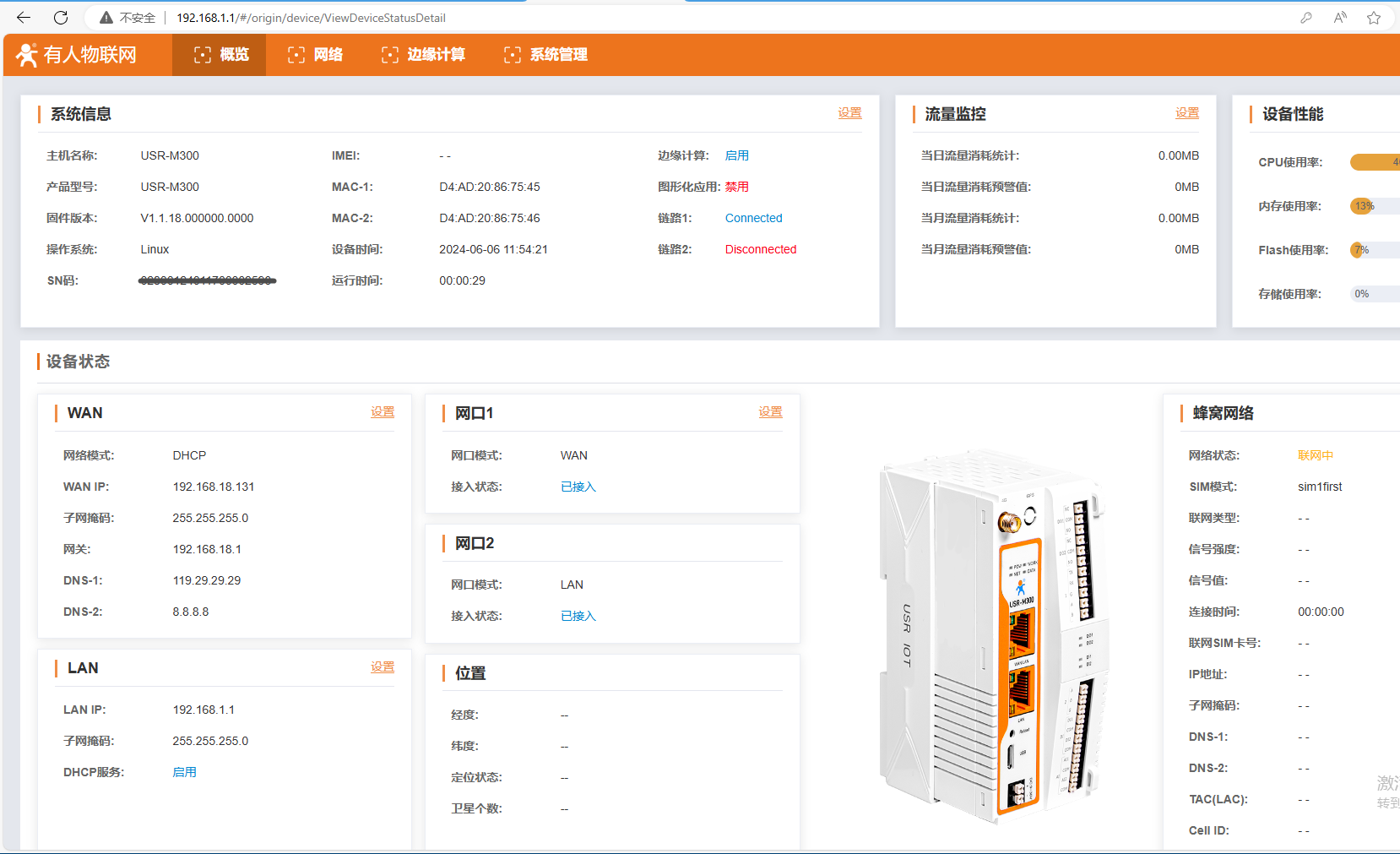

电脑打开浏览器，输入192.168.1.1，登陆USR-M300内置网页，用户名和密码都是admin。

2、数据点位：添加从机和点位

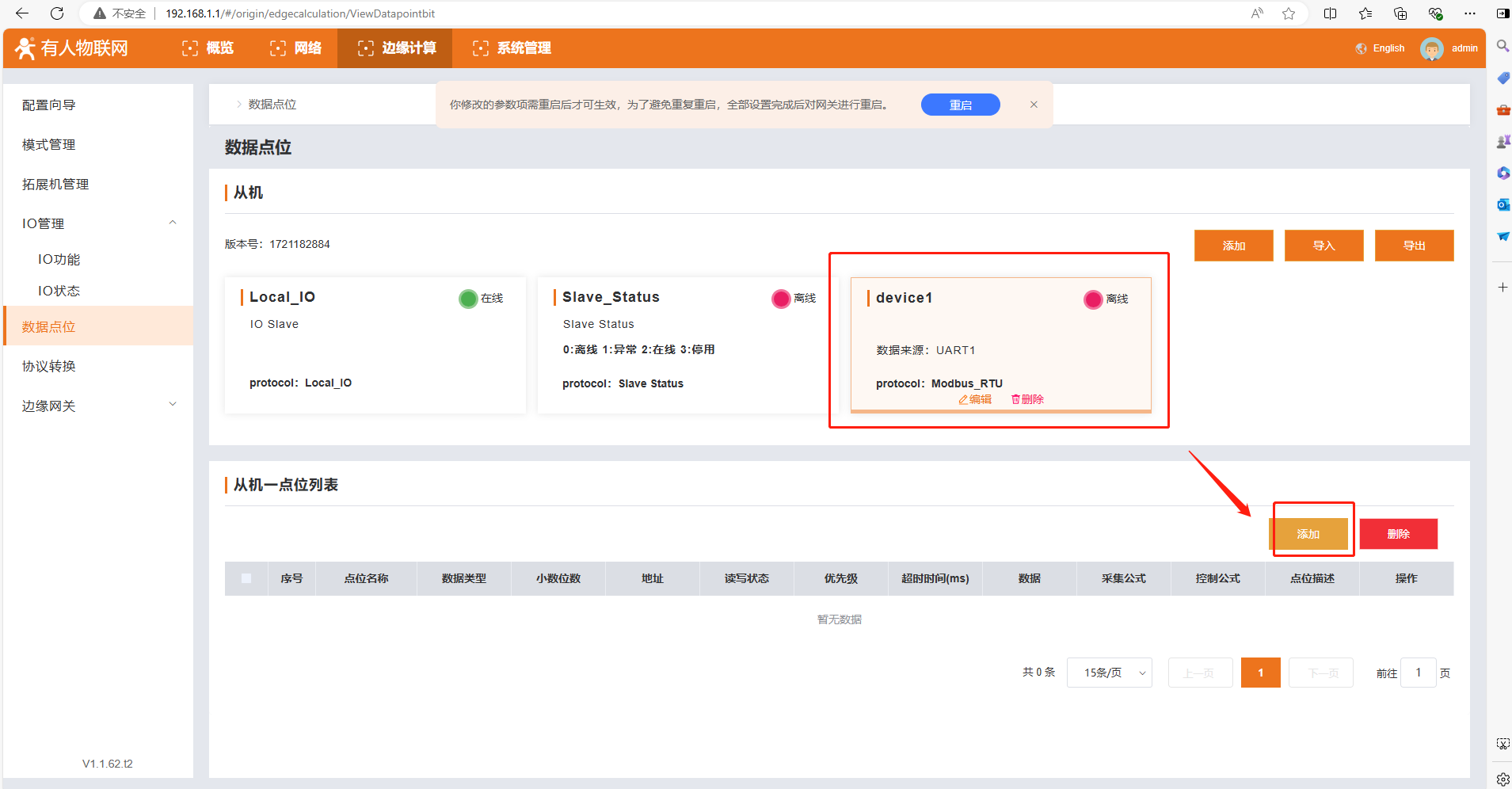

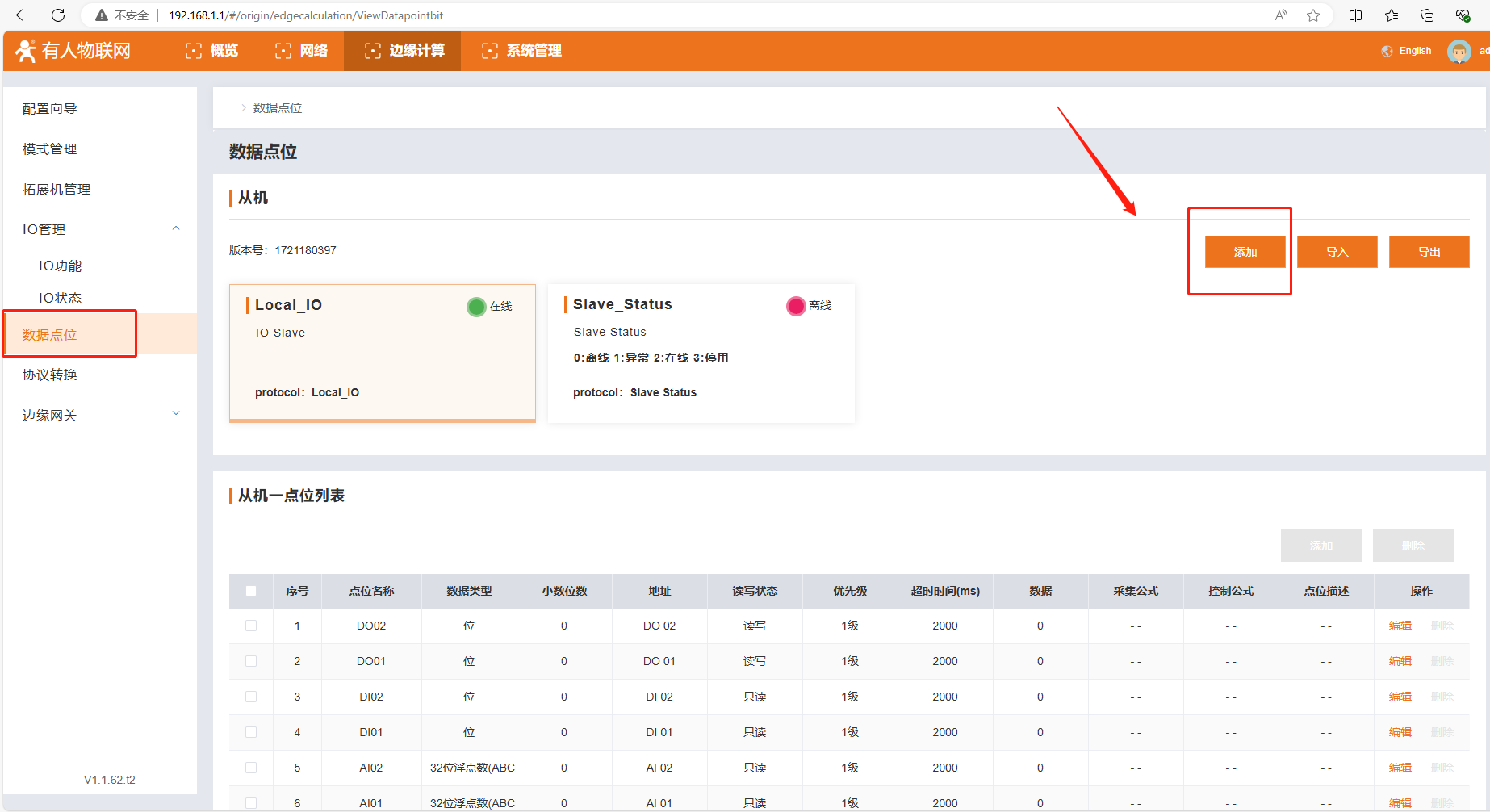

（1）点开数据点位，在从机一栏，点击添加。

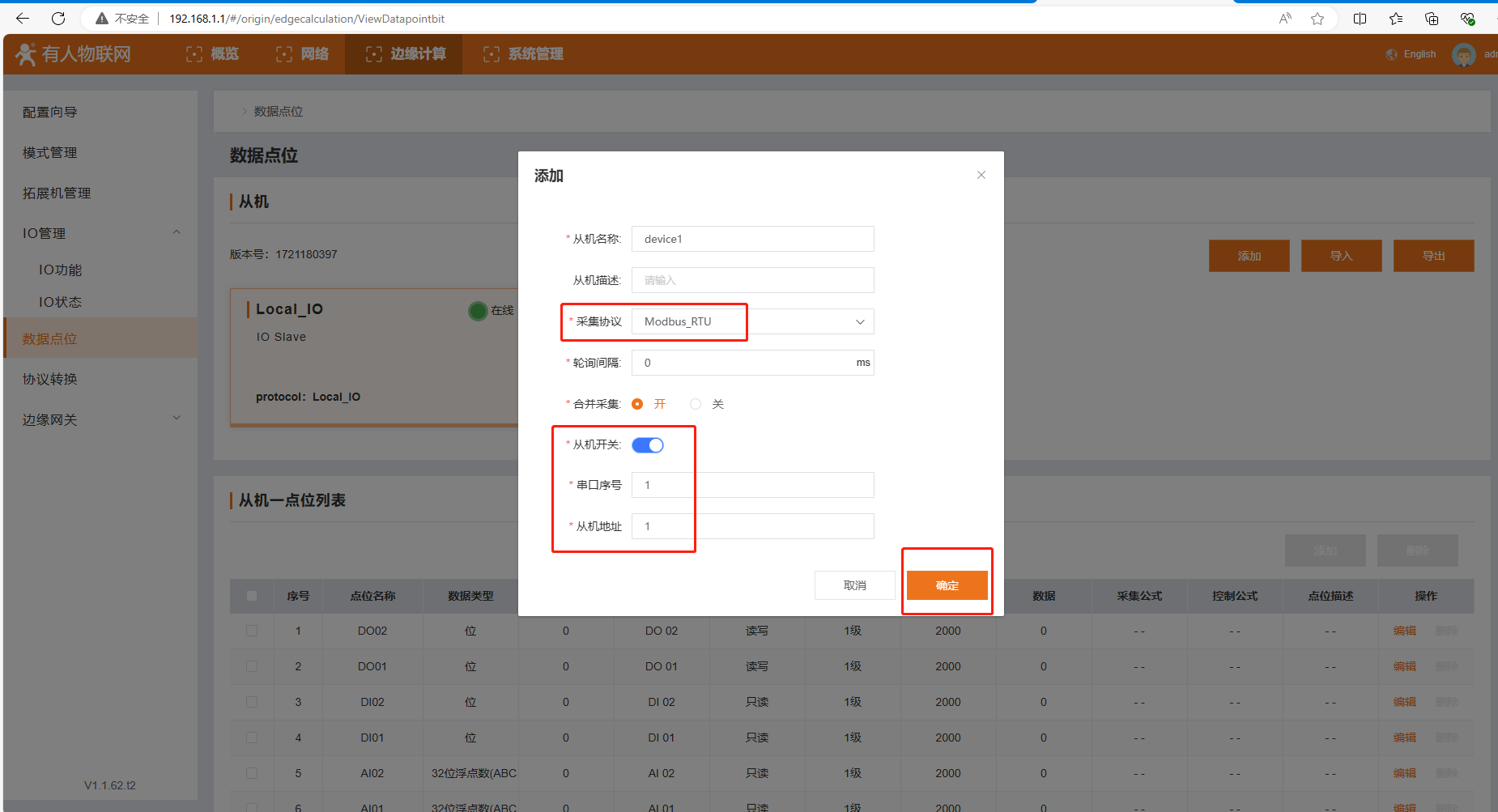

（2）从机名称：device1，采集协议：Modbus_RTU，，从机开关打开，从机地址：1。

点击确定，等设置完所有参数，最后网页重启USR-M300。

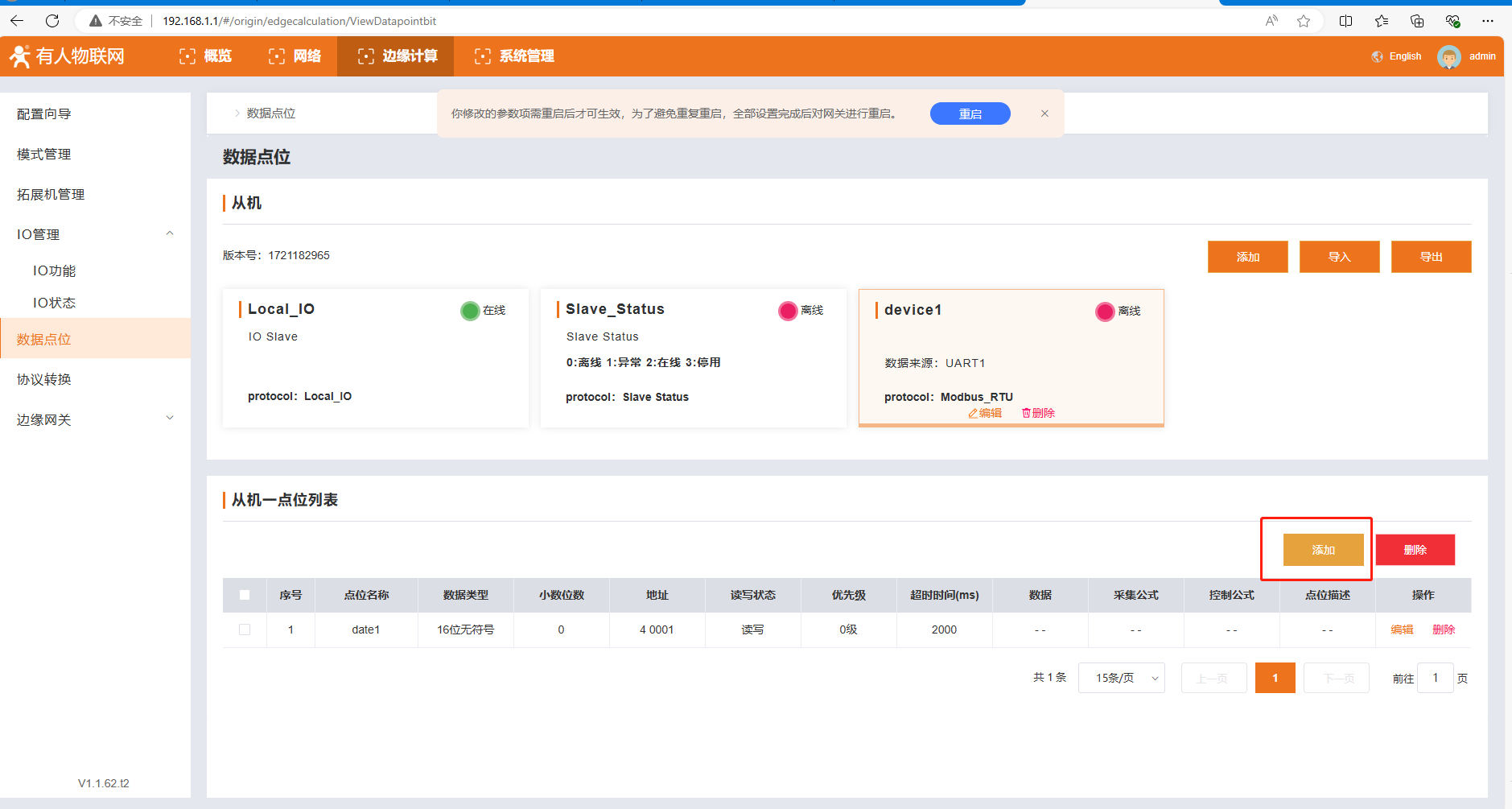

（3）从机--点位列表，点击添加

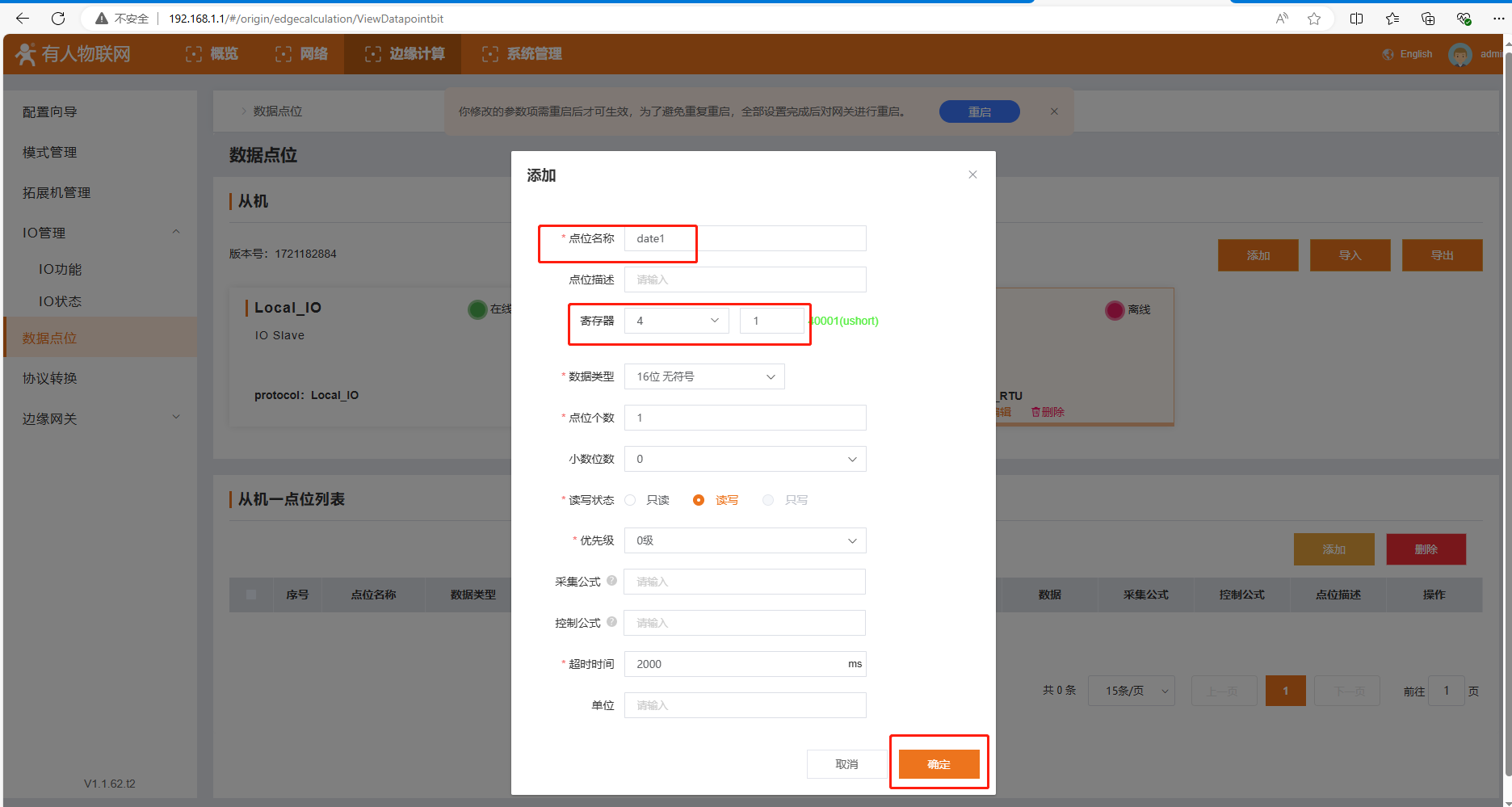

（4）点位名称：data1(和后面上报数据都点位名称保持一致），寄存器功能码04，寄存器地址1（对应实际十进制寄存器地址0），读写状态读写，点击确定。

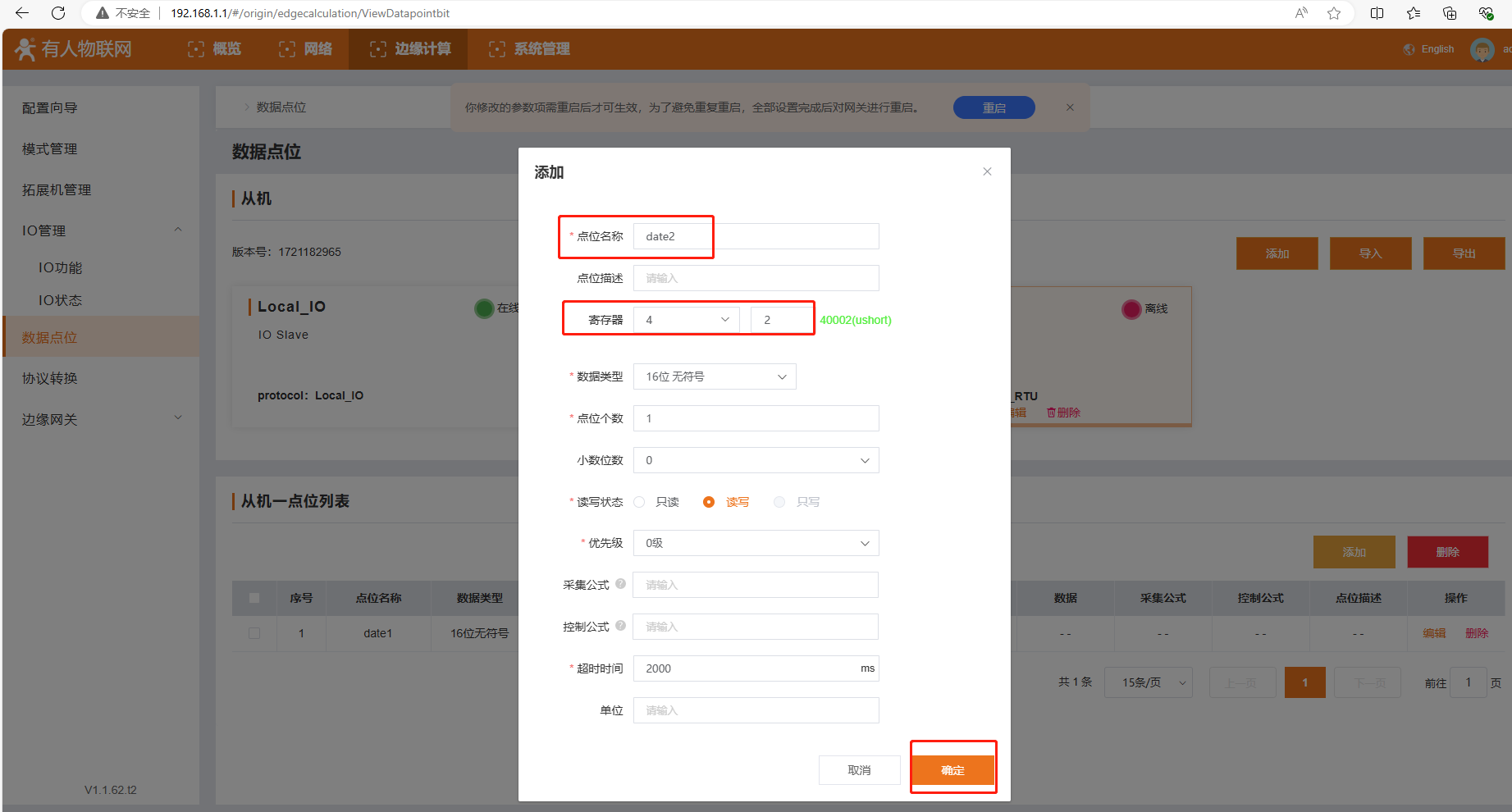

（5）再添加第二个点位，点位名称：data2(和后面上报数据的点位名称保持一致），寄存器功能码04，寄存器地址1（对应实际十进制寄存器地址0），读写状态读写，点击确定。

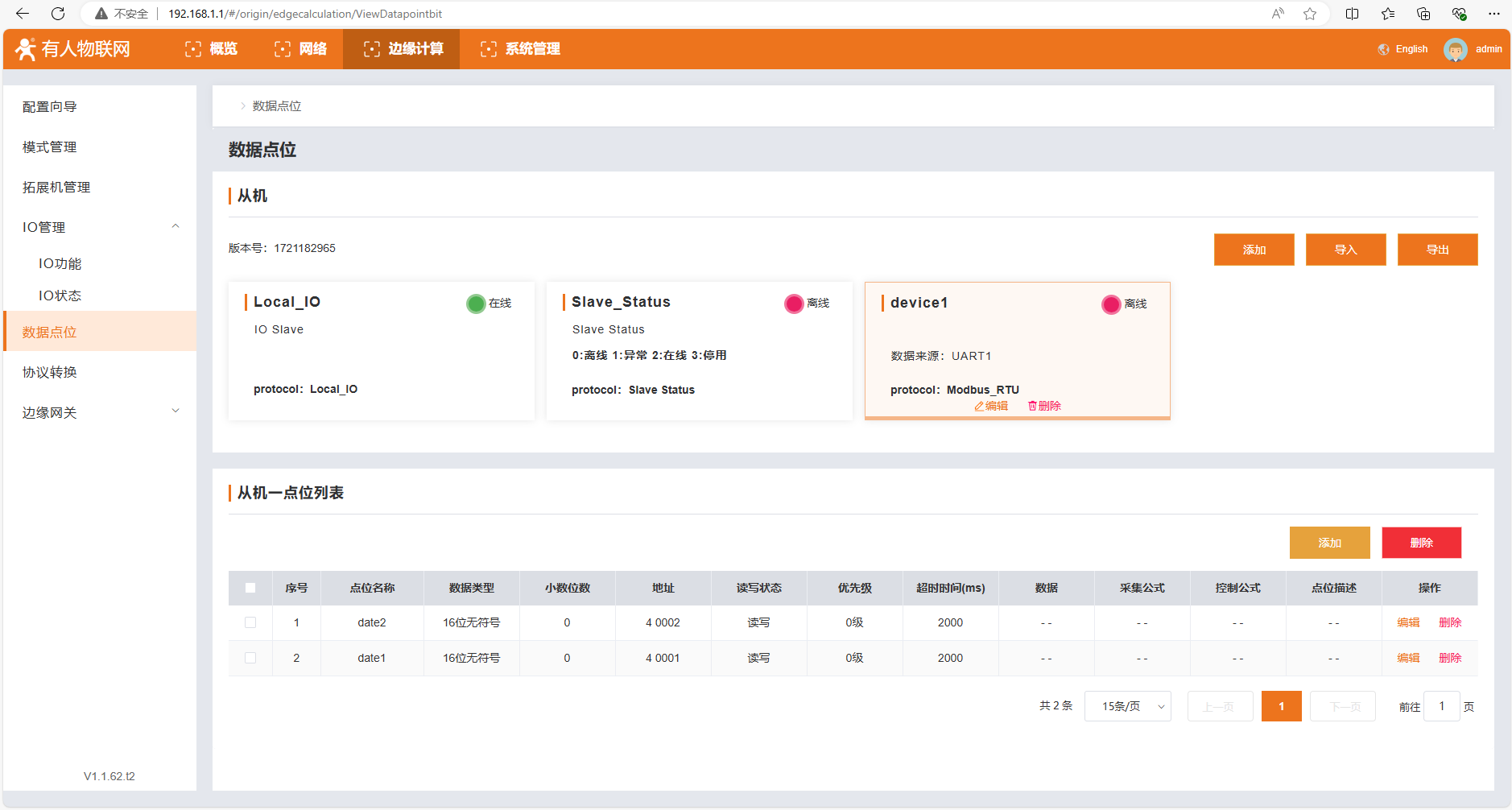

（6）添加完，可以列表检查

3、边缘网关：串口管理--串口01设置

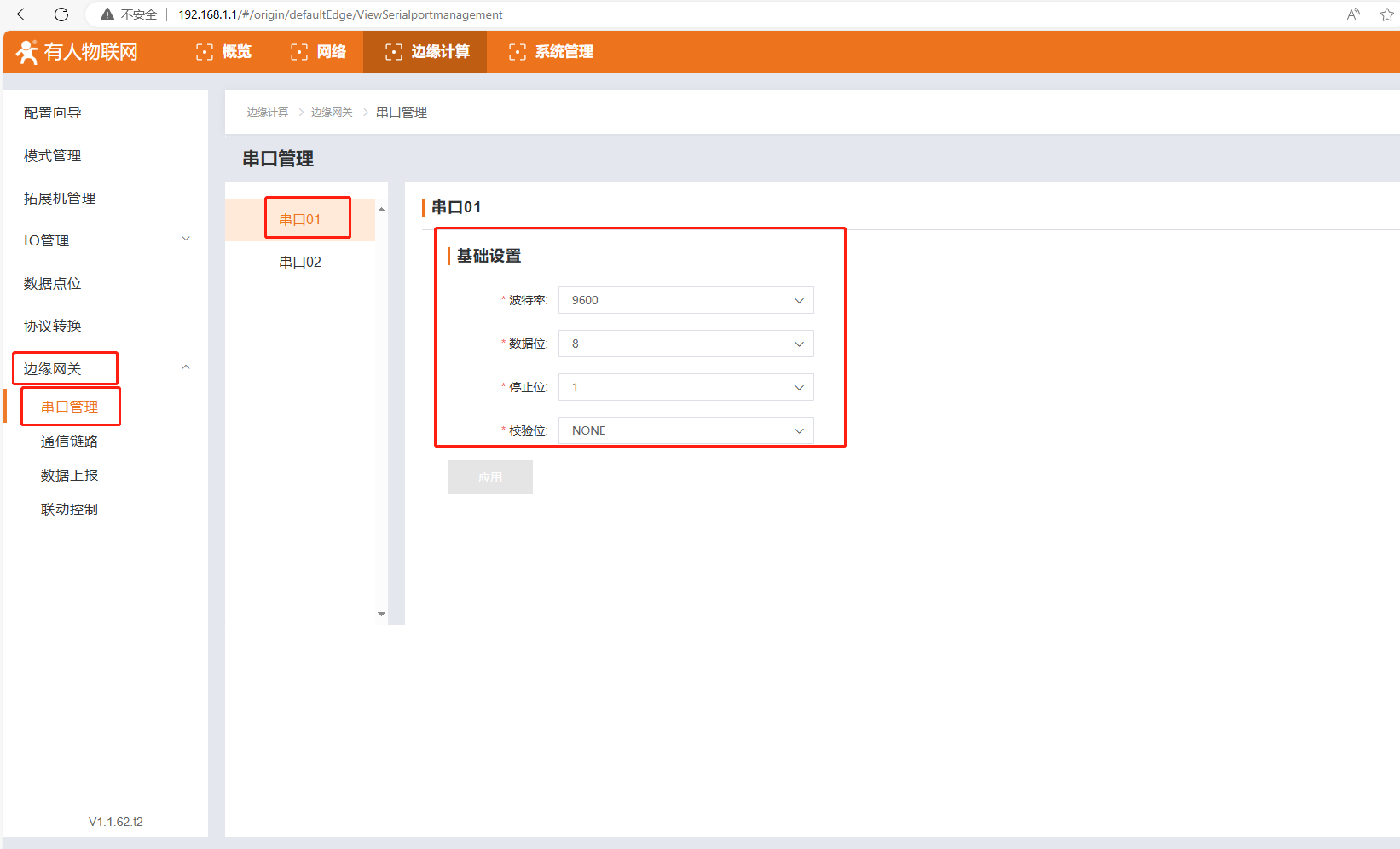

串口01，基础设置，波特率9600，数据位,8，停止位1，校验位NONE。

实际应用，串口参数需要和所接485设备的串口参数一致，如果修改USR-M300串口参数之后，点击应用。

4、边缘网关：通信链路--链路1--MQTT参数设置

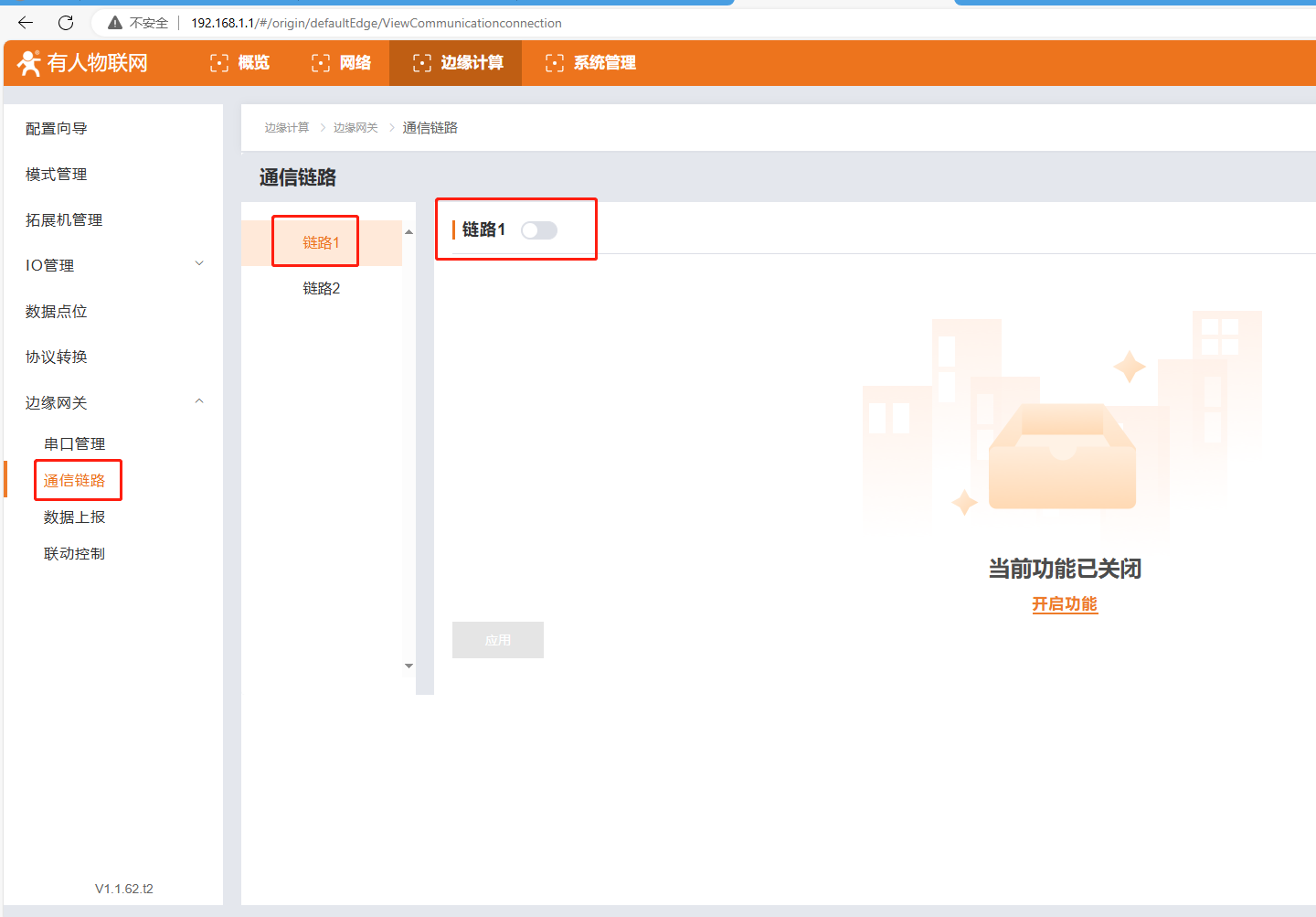

（1）点击链路1，打开链路1开关。

（2）基础设置

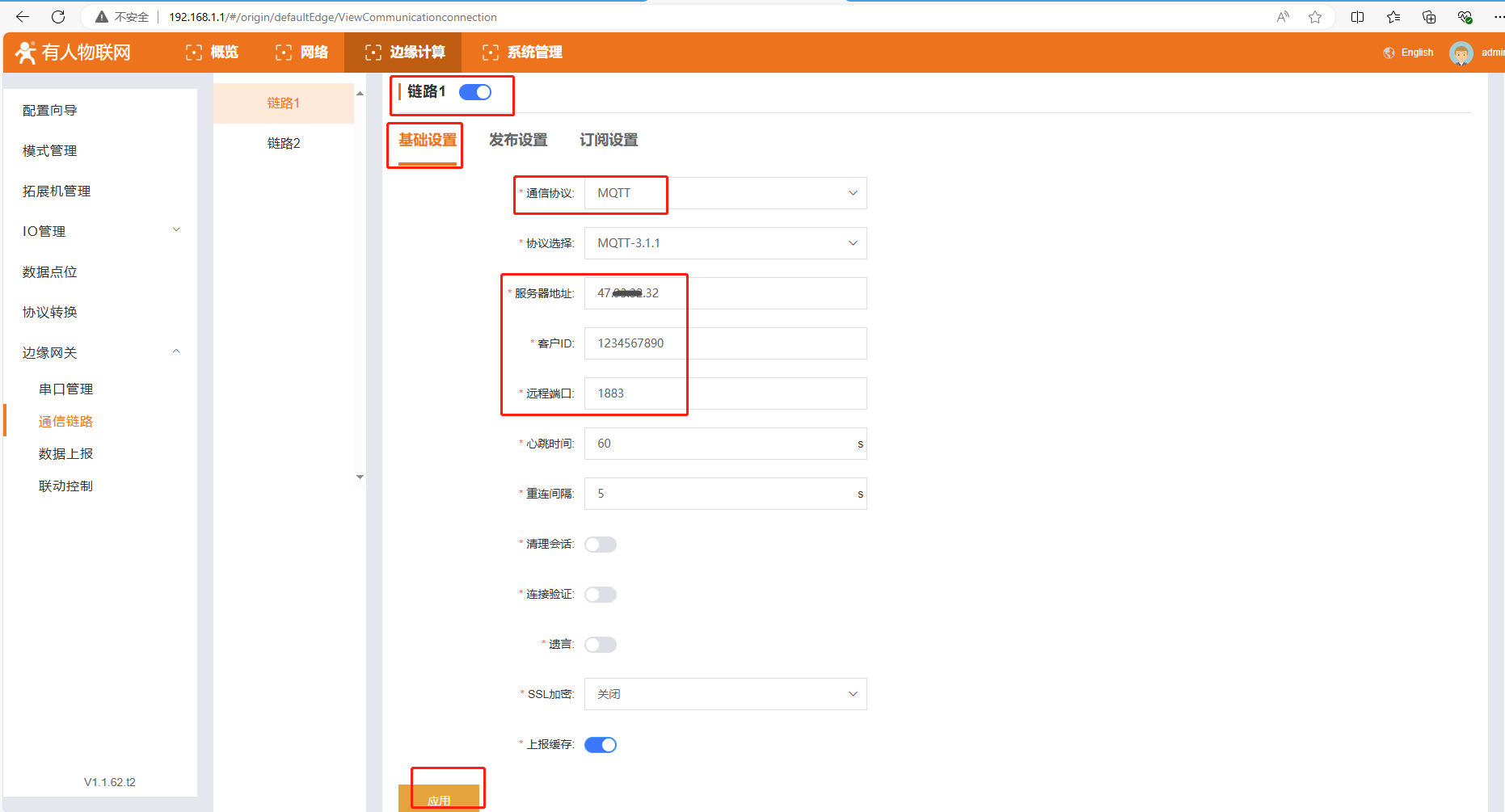

通信协议：MQTT

协议选择：MQTT-3.1.1

服务器地址：填USR-M300 连接的MQTT服务器地址IP

客户ID：自定义填1234567890，避免和其他连接MQTT服务器的客户端ID重复冲突。

远程端口：填USR-M300 连接的MQTT服务器的端口

其他参数保持默认。

点击应用。

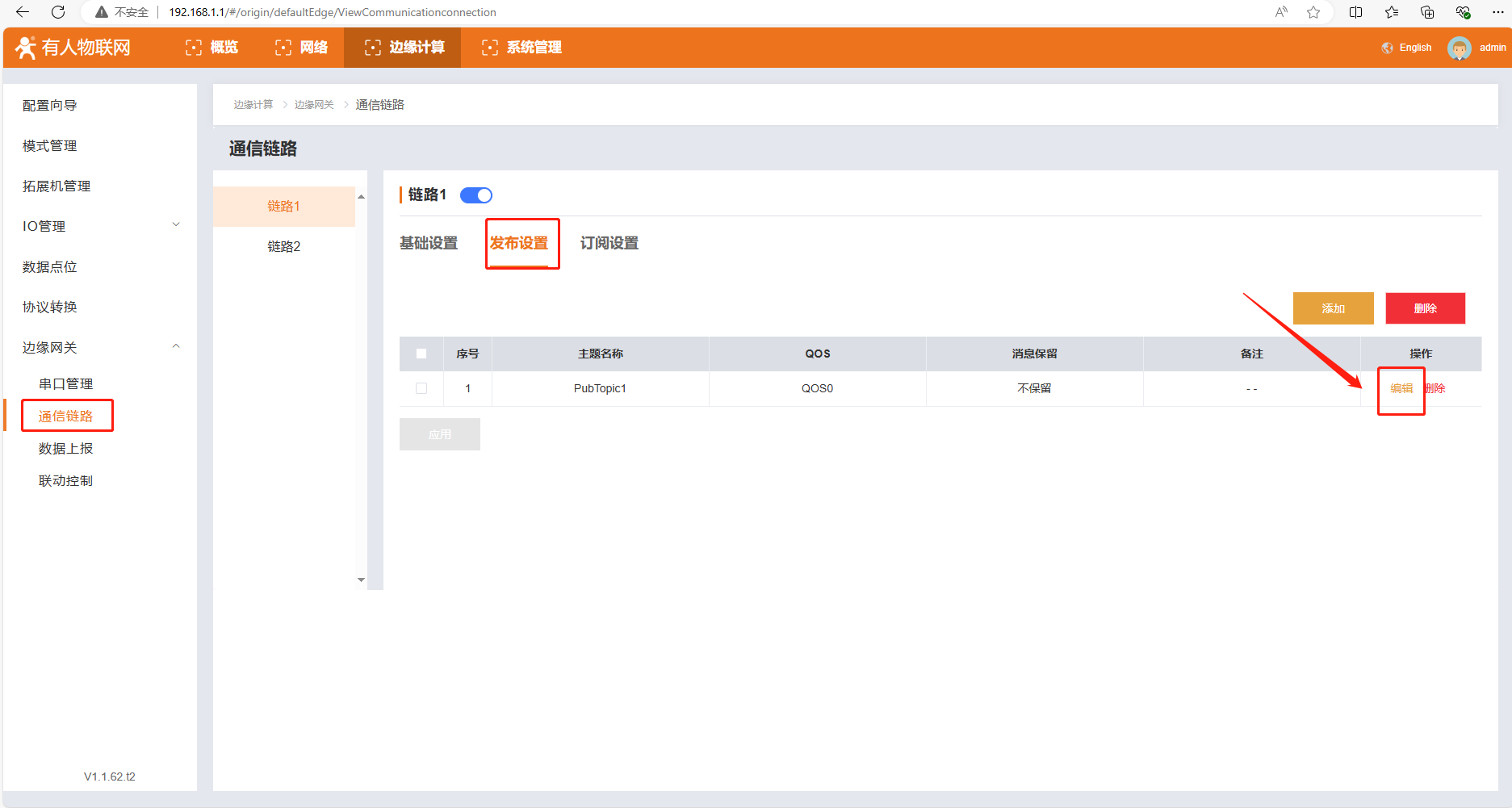

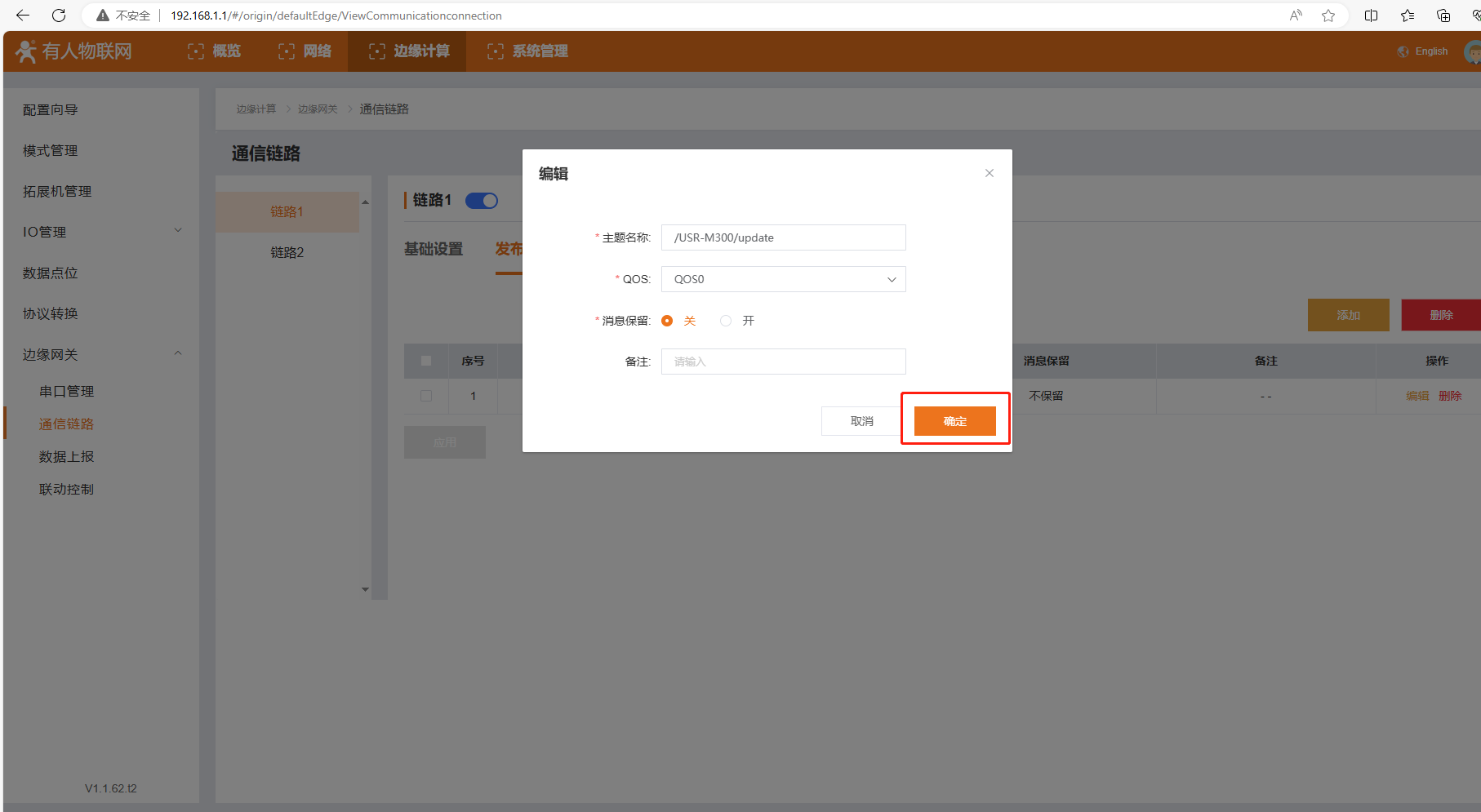

（3）发布设置

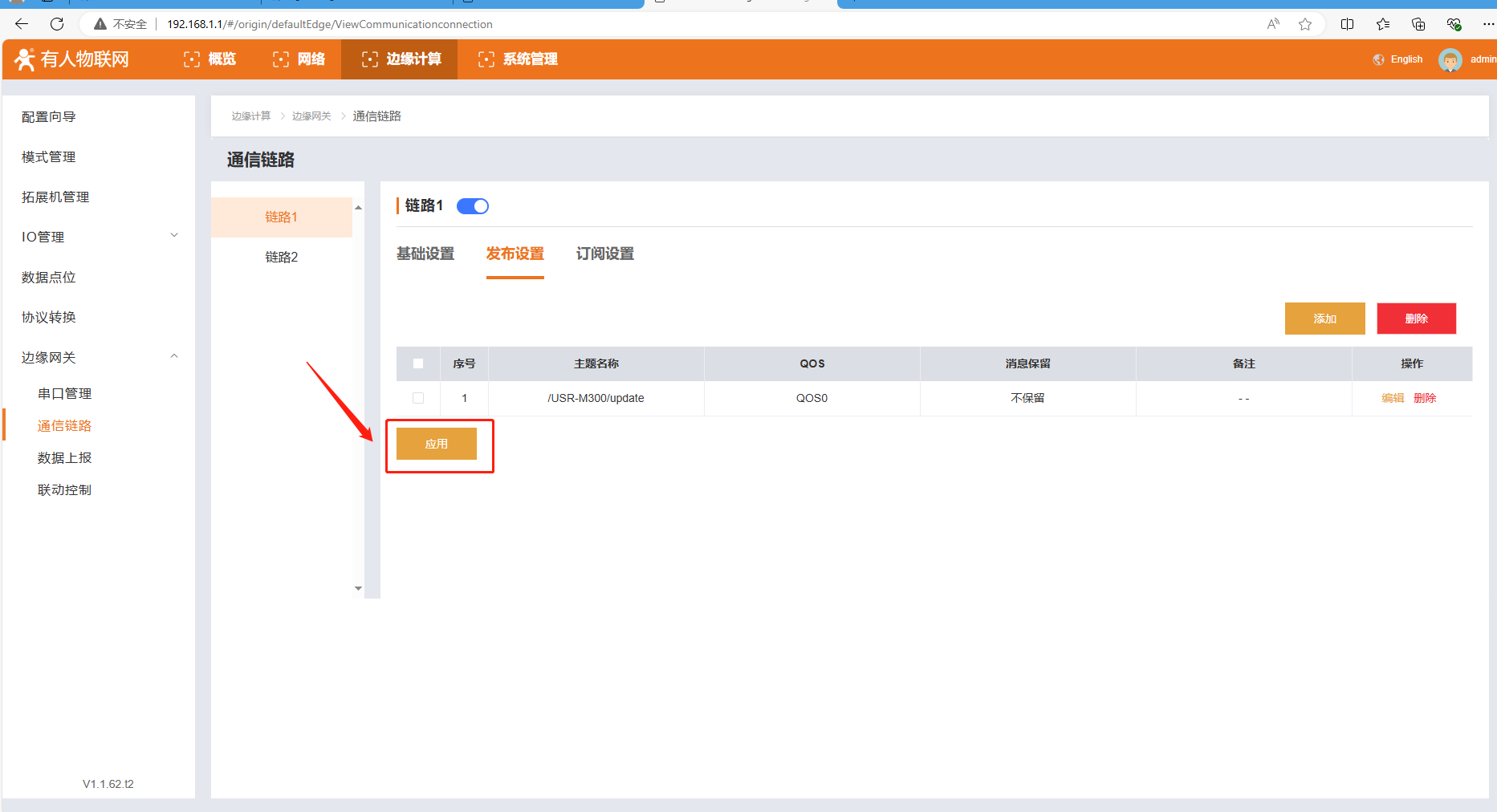

点击发布设置，点击编辑，主题名称填/USR-M300/update

QOS：选择QOS0，点击确定，点击应用。

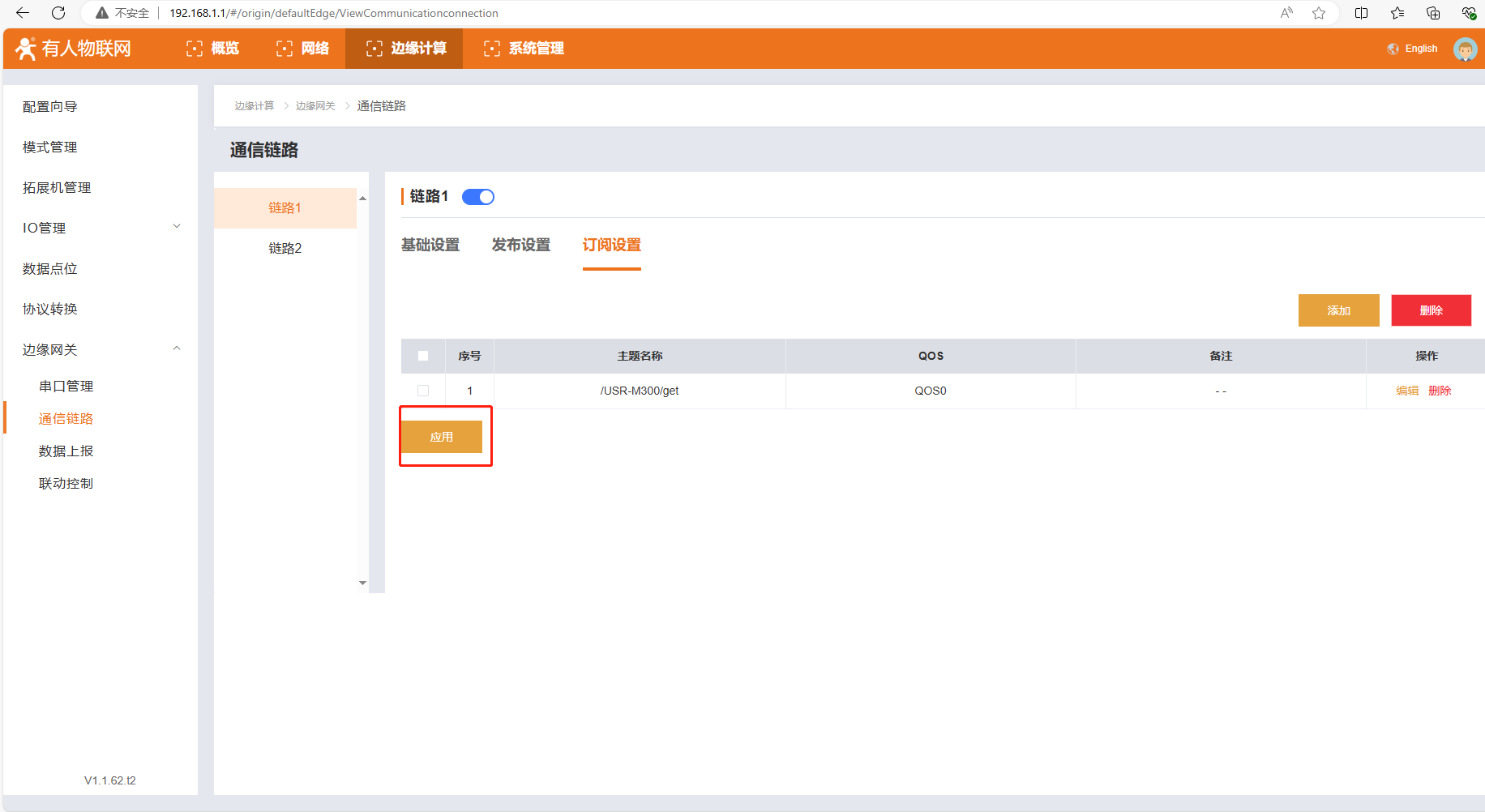

（4）订阅设置

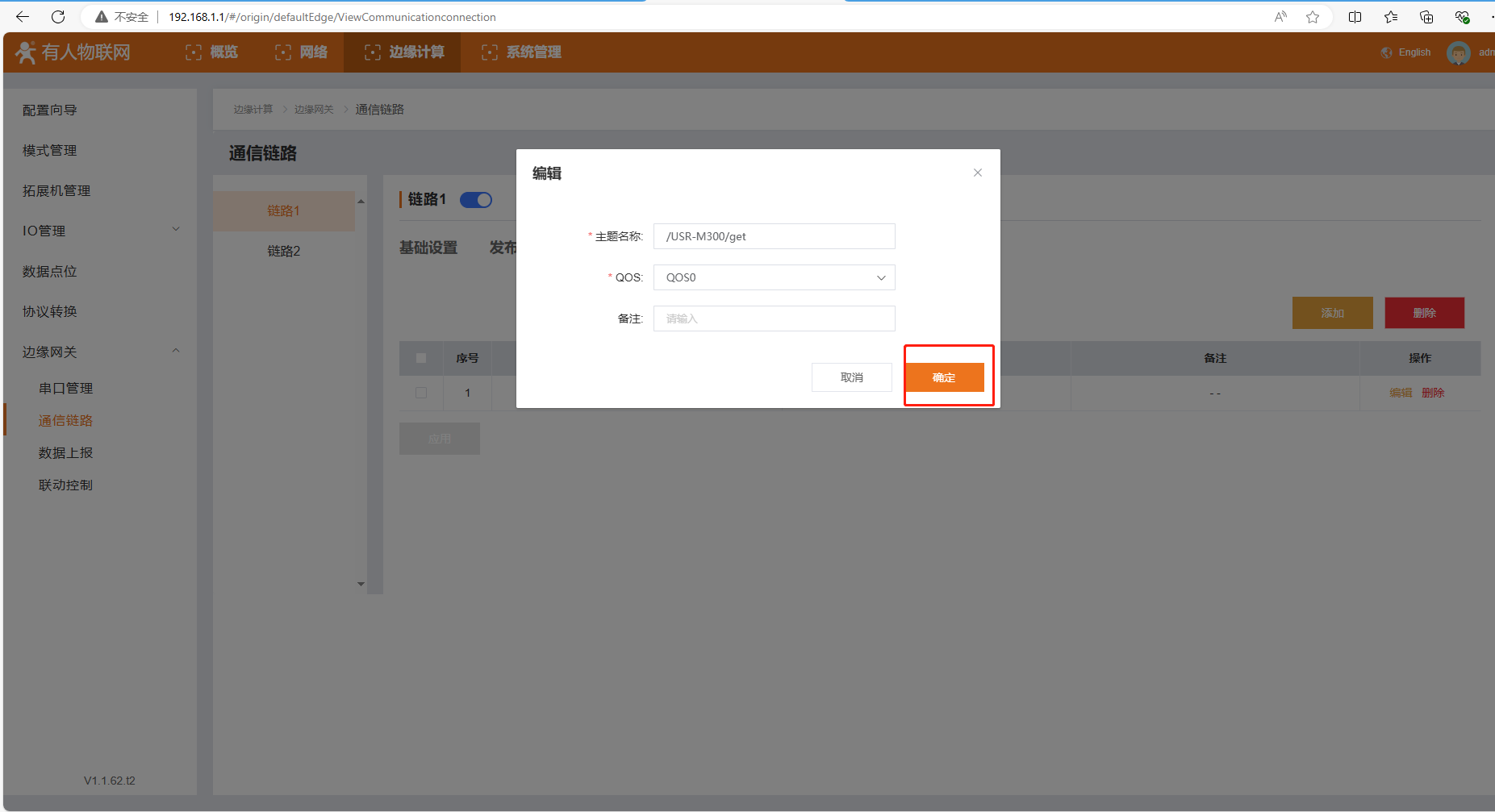

点击订阅设置，点击编辑，主题名称填/USR-M300/get

QOS：选择QOS0，点击确定，点击应用。

5、协议转换设置Json

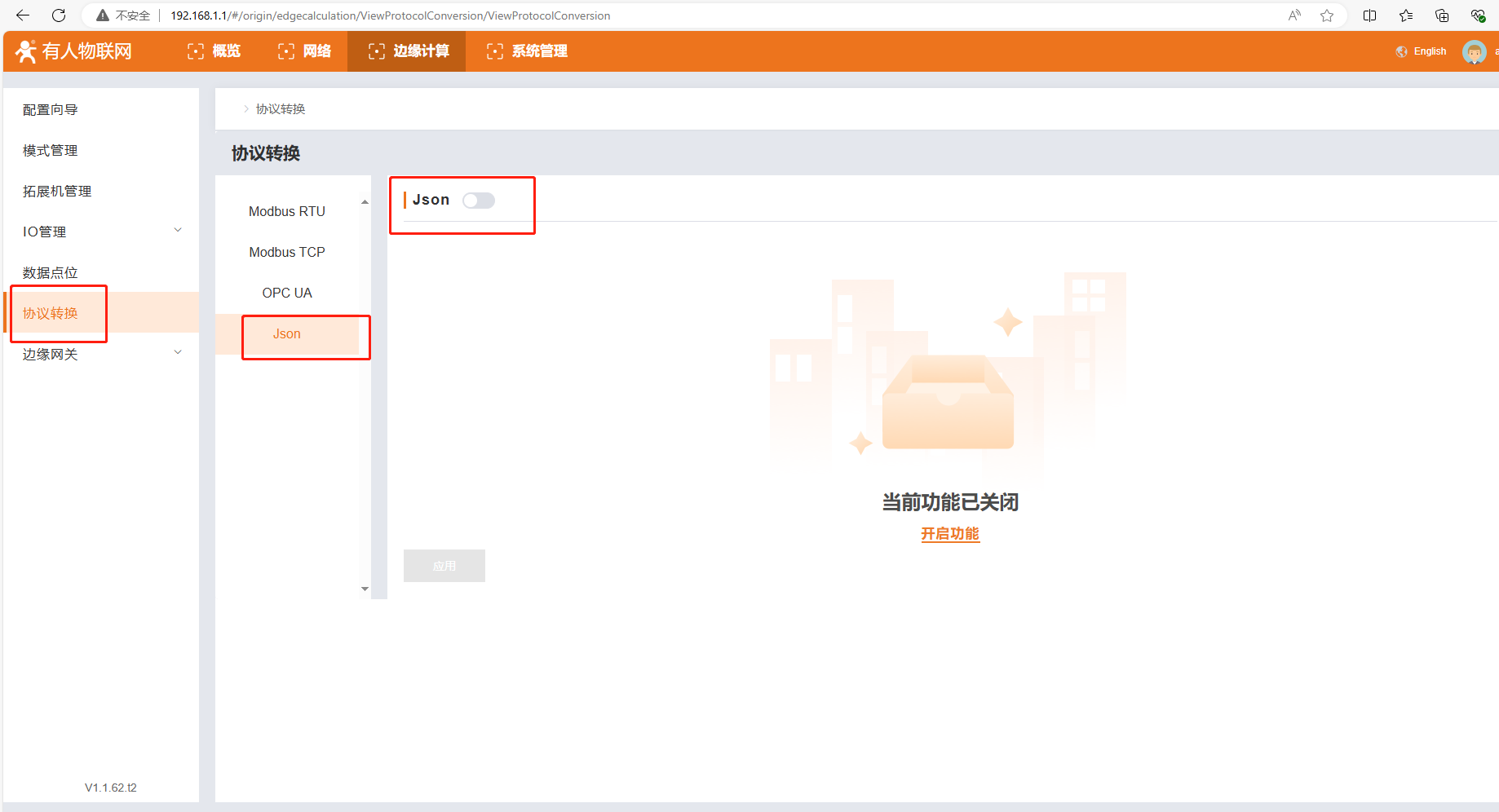

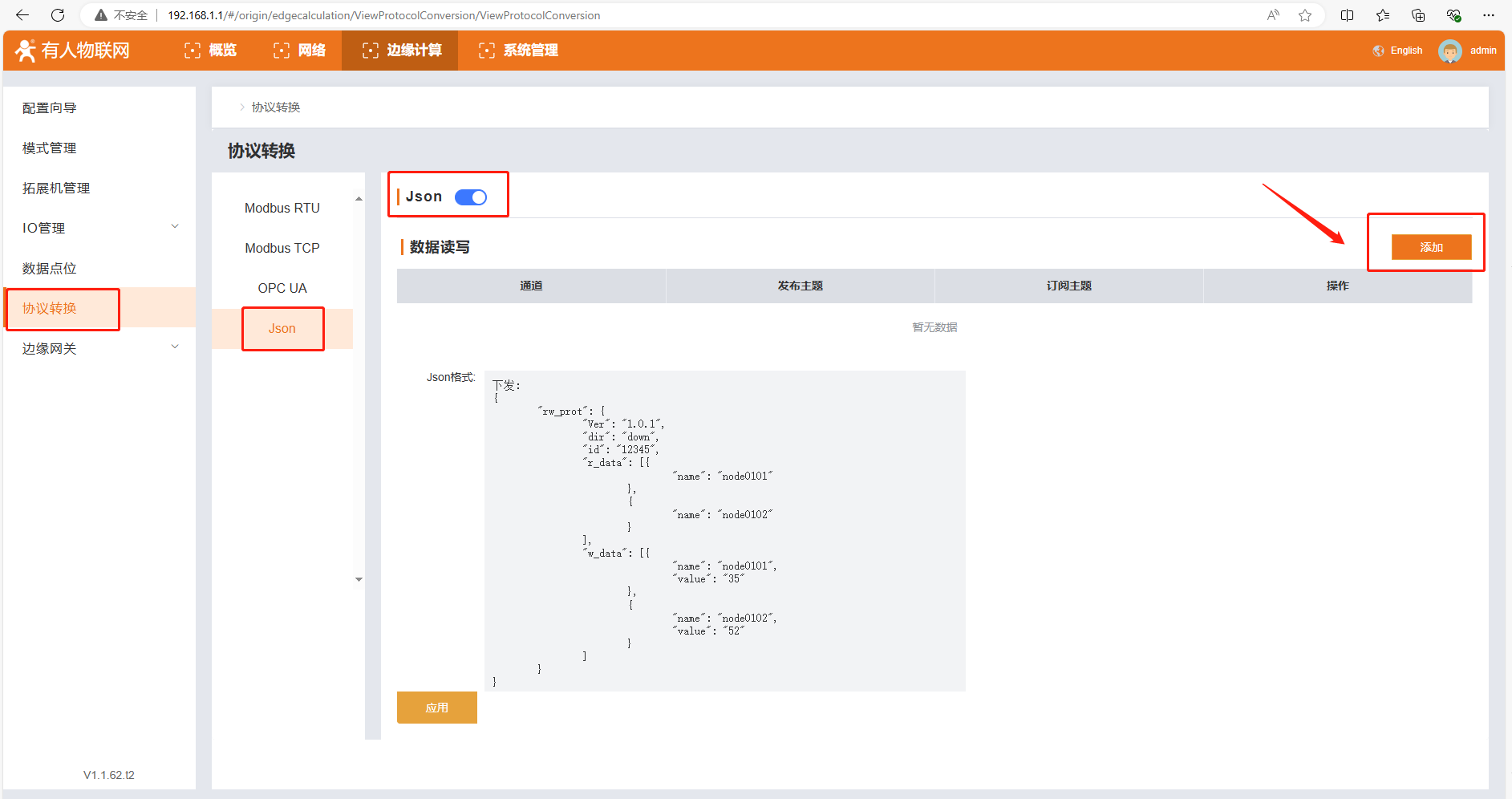

（1）点击协议转换，点击Json,开启Json

（2）开启Json之后点击添加

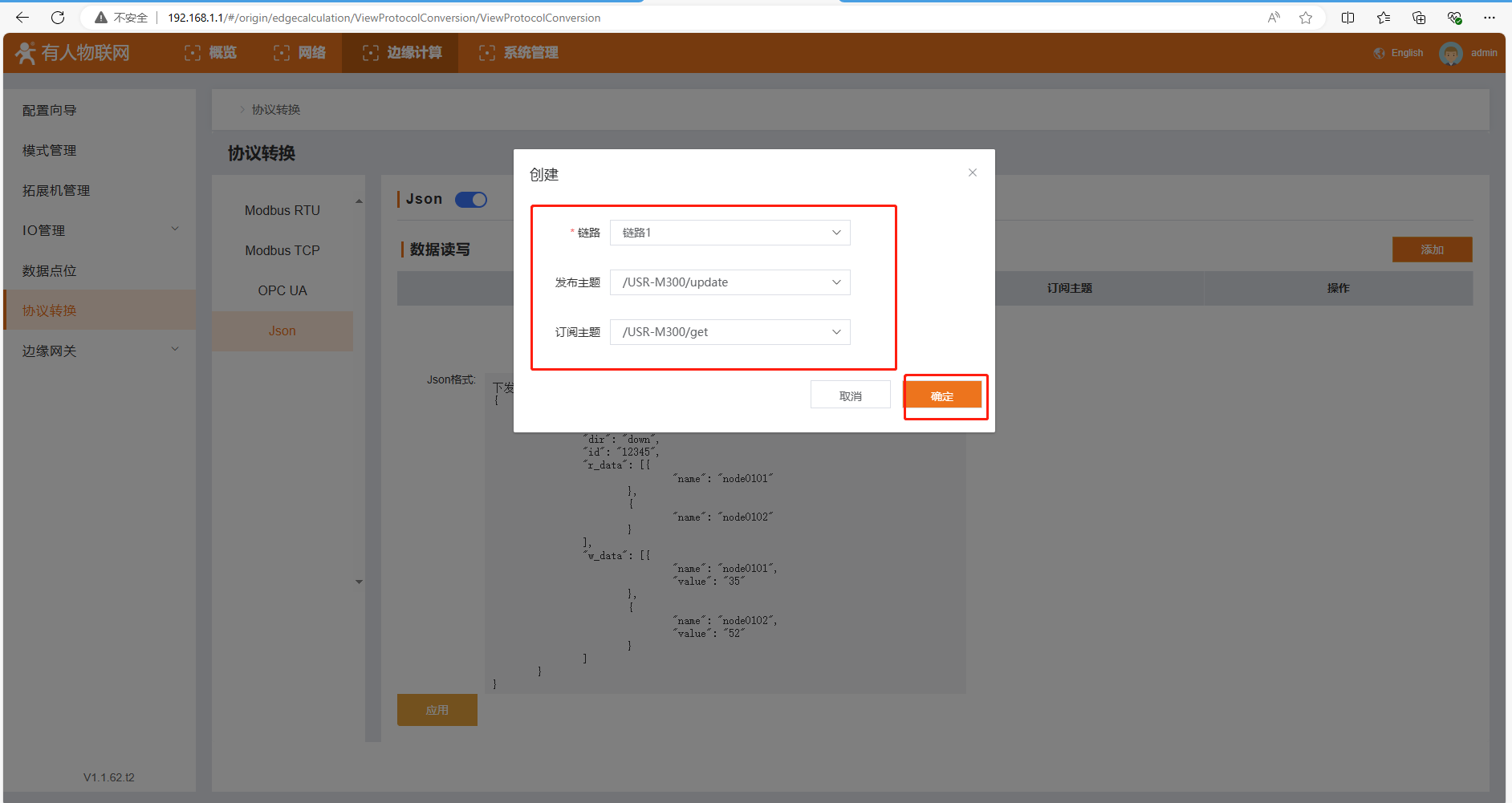

（3）链路选择链路1，发布主题/USR-M300/update，订阅主题/USR-M300/get

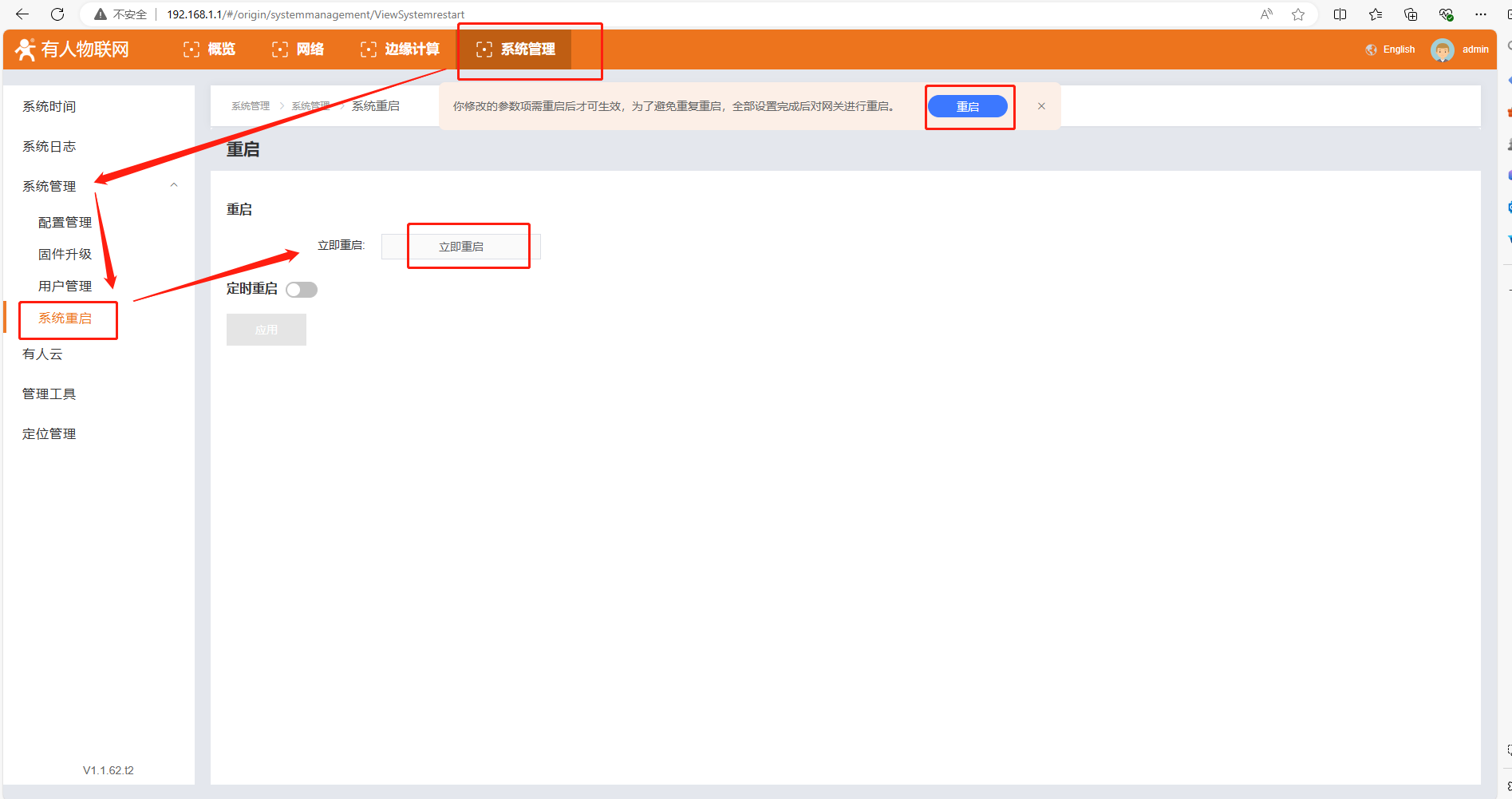

6、最后网页点击重启，等待USR-M300重启完成。

四、MQTTfx软件设置

1、打开MQTTfx软件

2、建一个新的配置文件做另一个MQTT客户端

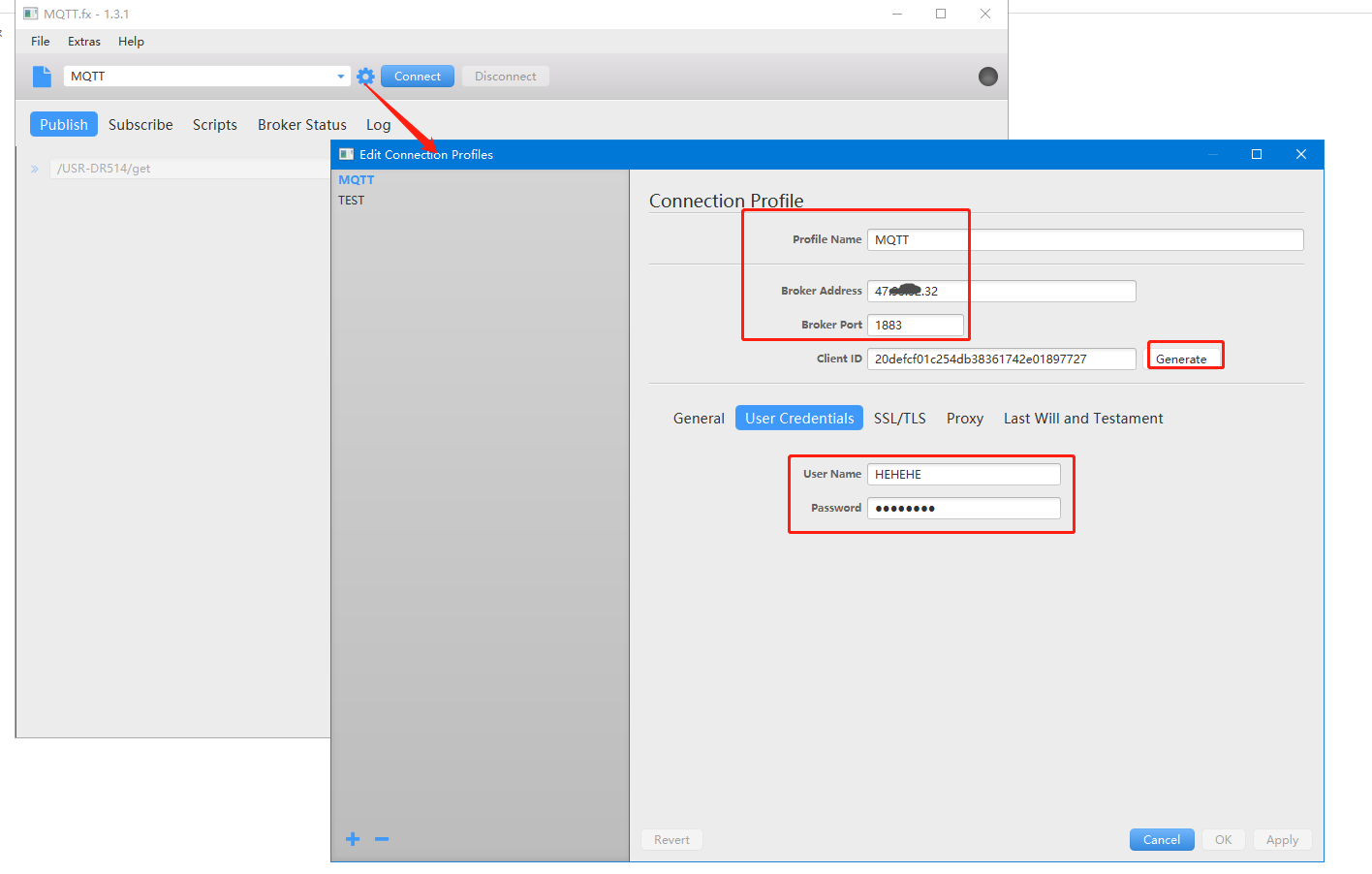

（1）配置文件名自定义用MQTT

（2）服务器地址填和USR-M300连接的同一个MQTT服务器地址

（3）端口填MQTT服务器端口1883

（4）Client ID（客户端ID）可以点击后面的Generate自动创建，注意和USR-M300的客户端ID不要一样，如果相同会冲突。

（5）点击User Credentials，User NAME输入MQTT服务器的用户名，Password输入MQTT服务器的密码。

（6）所有参数设置完成之后，点击Apply应用。

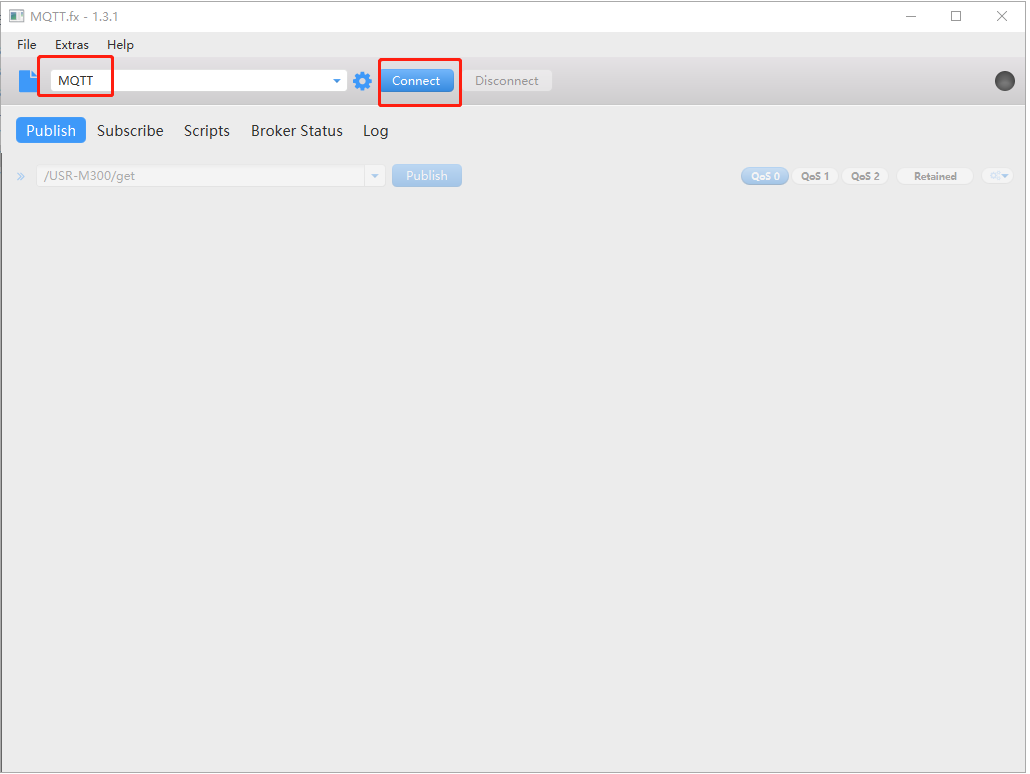

3、MQTT.fx软件选择新建的客户端MQTT，点击Connect连接

五、MODBUS SLAVE软件设置

1、MODBUS SLAVE软件设置

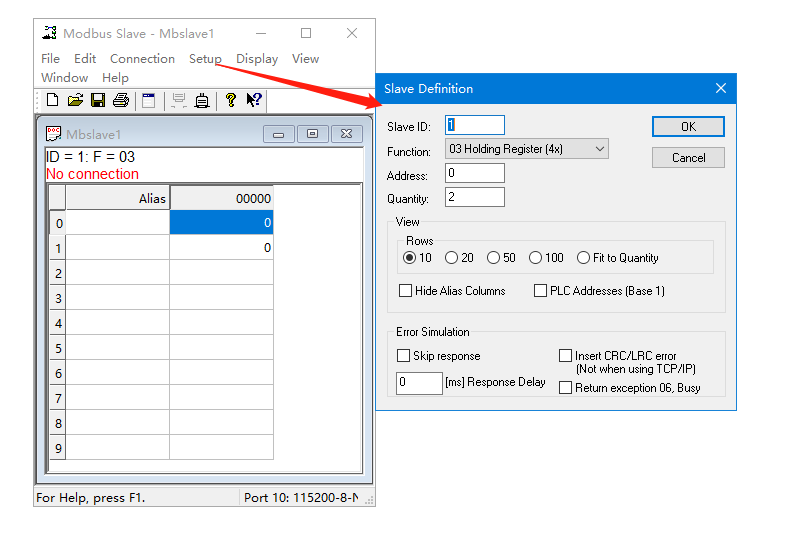

（1）在电脑上安装Modbus Slave软件，点击Setup

Slave ID：1（从机地址测试用1）

Function: 03（读寄存器功能码）

Address：0（寄存器起始地址用0）

Quantity：2（从起始地址开始寄存器地址数量）

（2）Modbus Slave软件，点击Connection，选择Serial Port，选择对应的COM口COM10，对应USR-M300的串口参数波特率9600，最后点击OK。

六、MQTT服务器JSON下发写数据

1、MQTT服务器JSON下发写寄存器地址0数据10，写寄存器地址1数据20

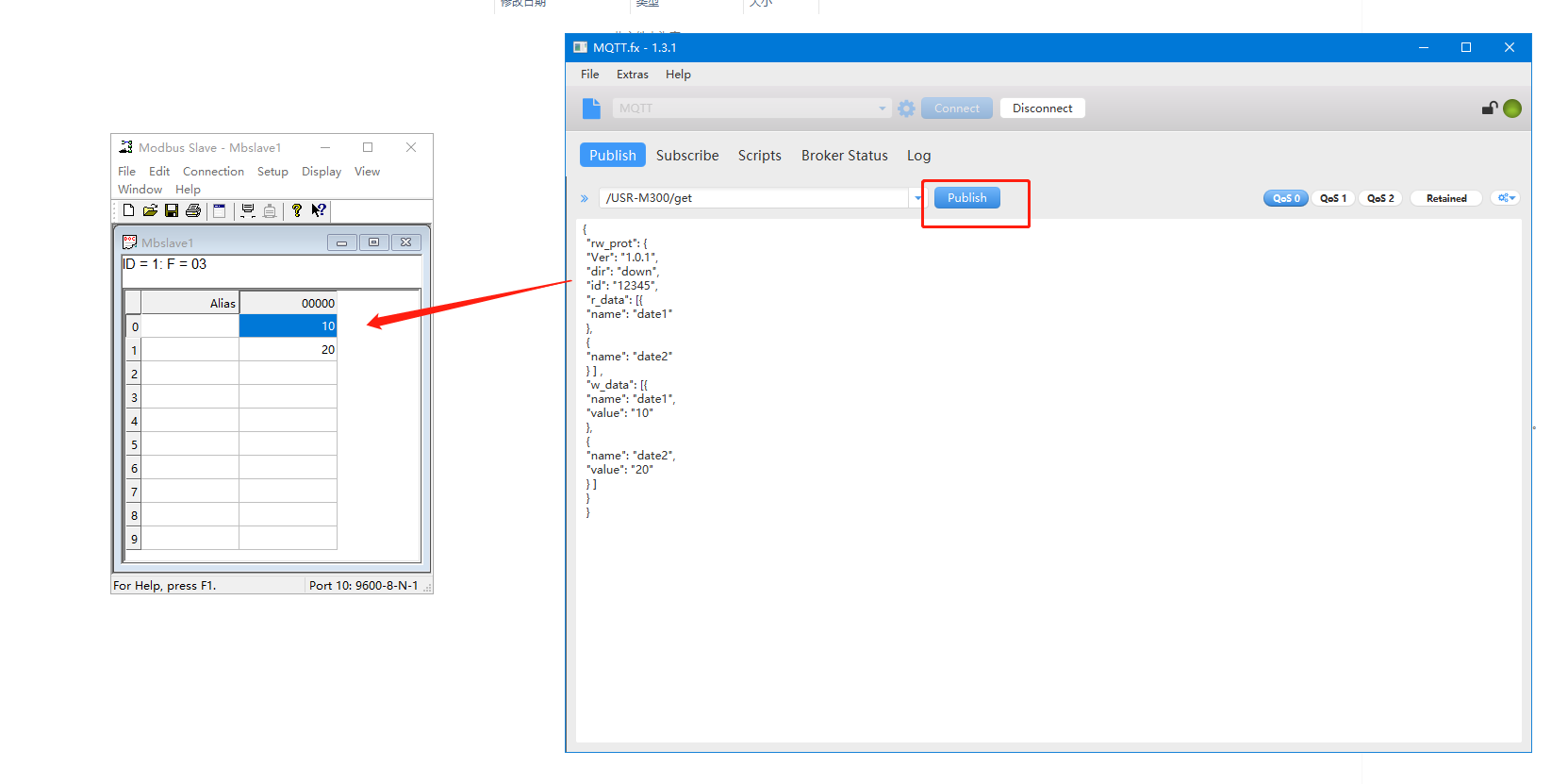

MQTTfx软件，点击Publish，输入主题/USR-M300/get，发送区发送JSON格式命令，改变MODBUS SLAVE软件的寄存器地址数据。

发送区按照格式输入下发JSON格式命令：

{

"rw_prot": {

"Ver": "1.0.1",

"dir": "down",

"id": "12345",

"r_data": [{

"name": "date1"

},

{

"name": "date2"

} ] ,

"w_data": [{

"name": "date1",

"value": "10"

},

{

"name": "date2",

"value": "20"

} ]

}

}

2、MQTT服务器JSON下发写寄存器地址数据之后，MQTT服务器收到回复

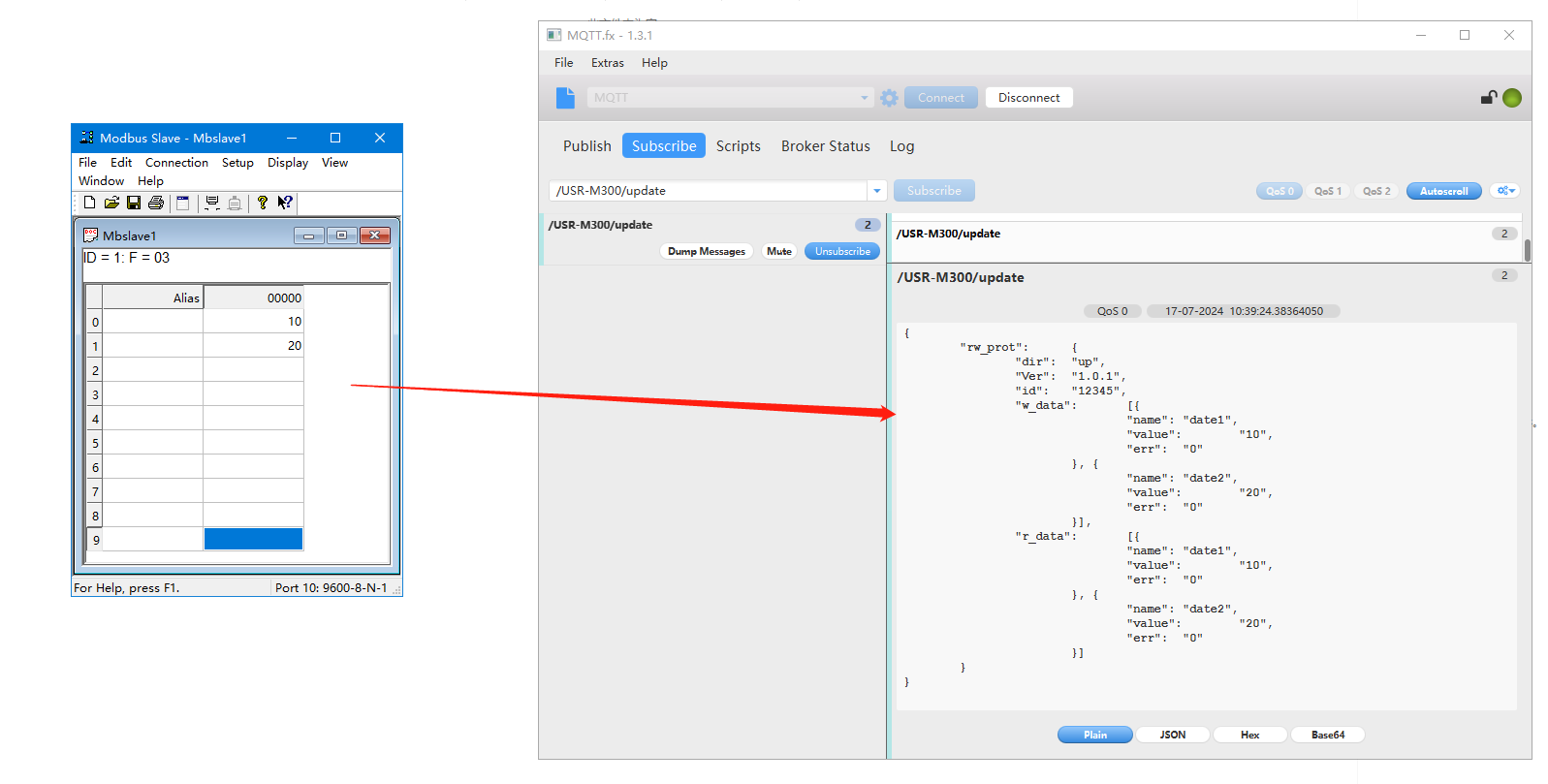

MQTTfx软件，点击Subscribe，输入主题/USR-M300/update，点击主题后面的Subscribe接收回复数据。

回复JSON格式内容：

{

"rw_prot": {

"dir": "up",

"Ver": "1.0.1",

"id": "12345",

"w_data": [{

"name": "date1",

"value": "10",

"err": "0"

}, {

"name": "date2",

"value": "20",

"err": "0"

}],

"r_data": [{

"name": "date1",

"value": "10",

"err": "0"

}, {

"name": "date2",

"value": "20",

"err": "0"

}]

}

}

编写人：金志方 编写日期：2024-07-17

审核人：金志方 审核日期：2024-07-17

订正版本：V1.0 订正内容：初稿
