USR-DR164 HTTPD-POST模式通信示例

一、资料下载

USR-DR164说明书：http://www.ybljg.com/Download/1477.html

USR-DR164 AT指令集：http://www.ybljg.com/Download/1478.html

USR-DR164 设置软件官网下载链接：http://www.ybljg.com/Download/707.html

【PC端调试工具】网络调试助手 串口调试助手二合一http://www.ybljg.com/Download/27.html

二、硬件连接

1、所需物品

USR-DR164 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

联外网的路由器 1个

2、硬件连接

USR-DR164 的485串口接USB-RS485串口线到电脑的USB口，然后产品接12V电源适配器上电。

3、串口号

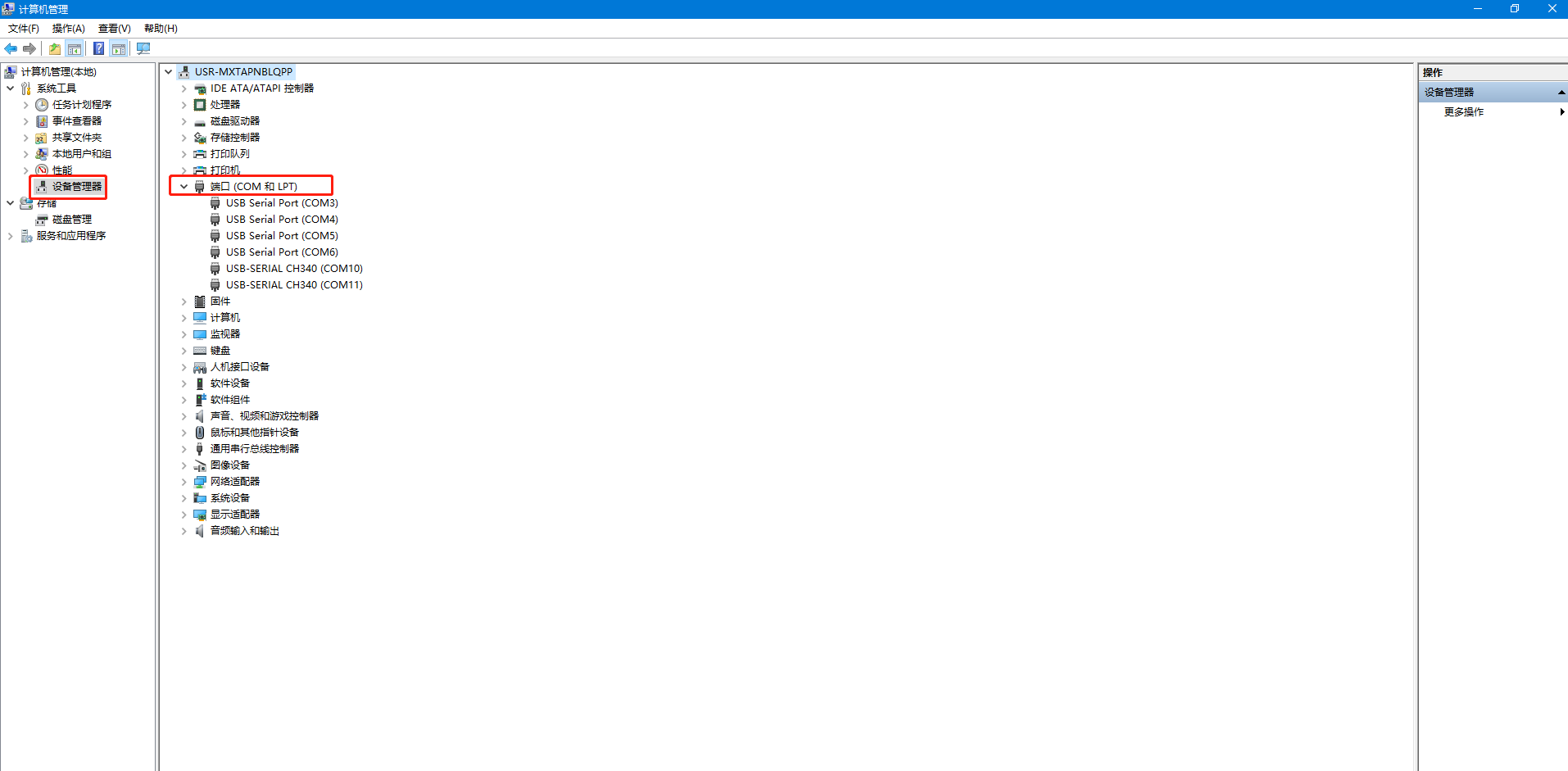

点击电脑计算机，右击点击管理，点击设备管理器，点击端口，确认USB-RS485串口线的COM口号COM10。

三、USR-DR164参数设置

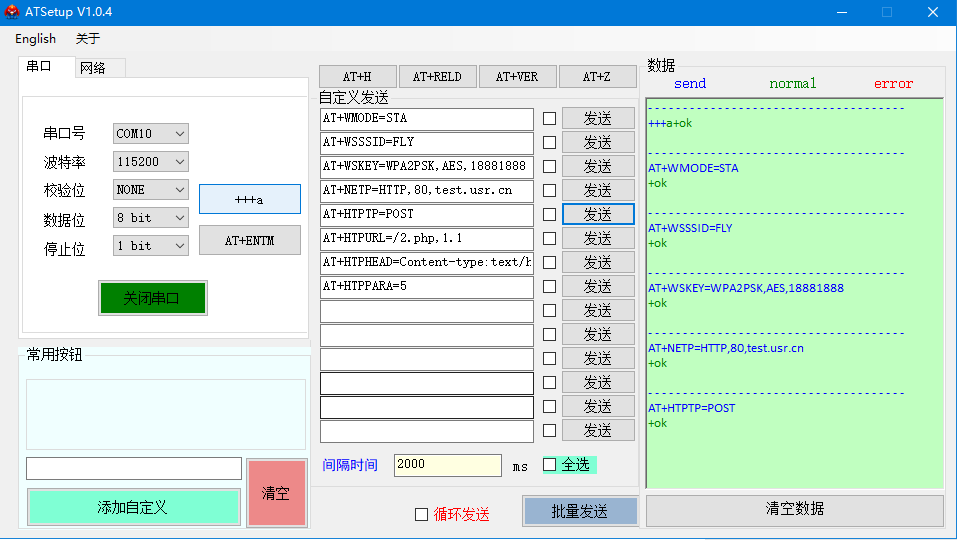

1、打开ATSetup 软件，选择COM口号COM10 ，波特率115200，打开串口，点击+++a，依次发送以下AT指令：

（1）设置WIFI操作模式

AT+WMODE=STA

（2）设置连接AP的SSID（路由器WiFi名）

AT+WSSSID=FLY

（3）设置STA的加密参数

AT+WSKEY=WPA2PSK,AES,18881888

（4）设置SOCKA网络协议参数

AT+NETP=HTTP,80,test.ybljg.com

（5）设置HTTP请求类型

AT+HTPTP=POST

（6）设置HTTP协议头路径和版本号

AT+HTPURL=/2.php,1.1

（7）设置新版HTTP协议报文内容

AT+HTPHEAD=Content-type:text/html;charset=utf-8

（8）设置新版HTTP连接断开时间

AT+HTPPARA=5

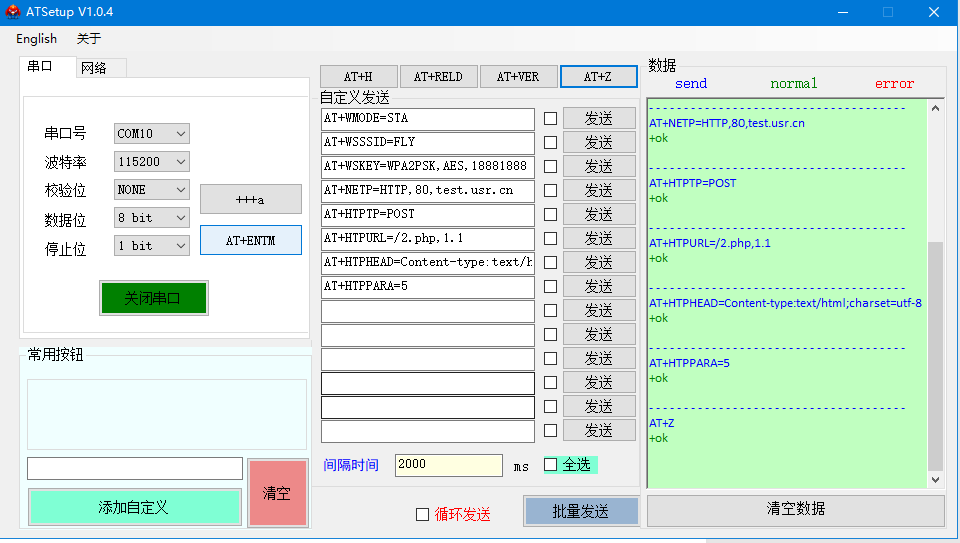

（9）发送AT+Z重启模块

四、数据传输测试

1、点击计算机，右击打开设备管理器，打开端口，确认USB-RS485串口线的COM口号。

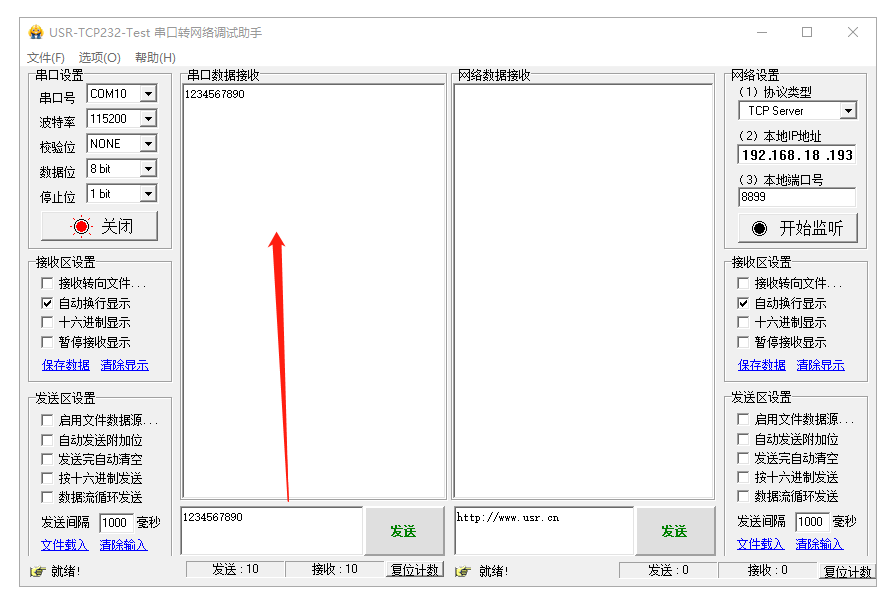

在电脑上用USR-TCP232-TEST软件测试，打开对应的COM口，测试串口发送数据1234567890到我们测试服务器，测试服务器返回数据数据带EVENT信息（透传模式下事件通知功能默认开启）和数据1234567890。

2、关闭透传模式下事件通知功能。

打开ATSetup 软件，选择COM口号COM10 ，波特率115200，打开串口，点击+++a，依次发送以下AT指令：

（1）AT+EVENT=OFF

关闭透传模式下事件通知功能。

（2）AT+Z

重启模块

（3）在电脑上用USR-TCP232-TEST软件测试，打开对应的COM口，测试串口发送数据1234567890到我们测试服务器，测试服务器返回数据数据1234567890。

编写人：金志方 编写日期：2024-10-18

审核人：金志方 审核日期：2024-10-18

订正版本：V1.0 订正内容：初稿
