USR-G781 TCPS模式+花生壳内网穿透实现远程通信

2020-02-12

一、测试准备

1、资料下载：

USR-G781说明书：http://www.ybljg.com/Download/439.html

USR-G781软件设计手册：http://www.ybljg.com/Download/440.html

USR-G781设置软件：http://www.ybljg.com/Download/537.html

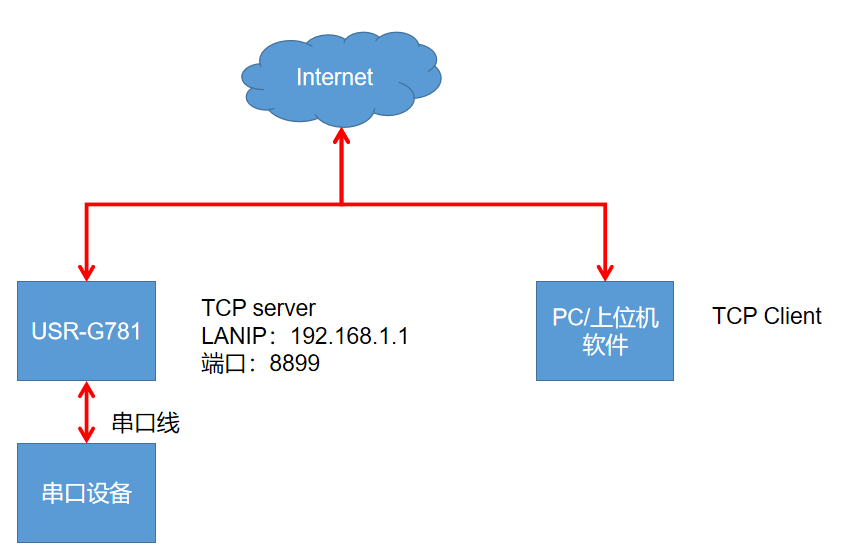

2、网络拓扑：

二、参数设置

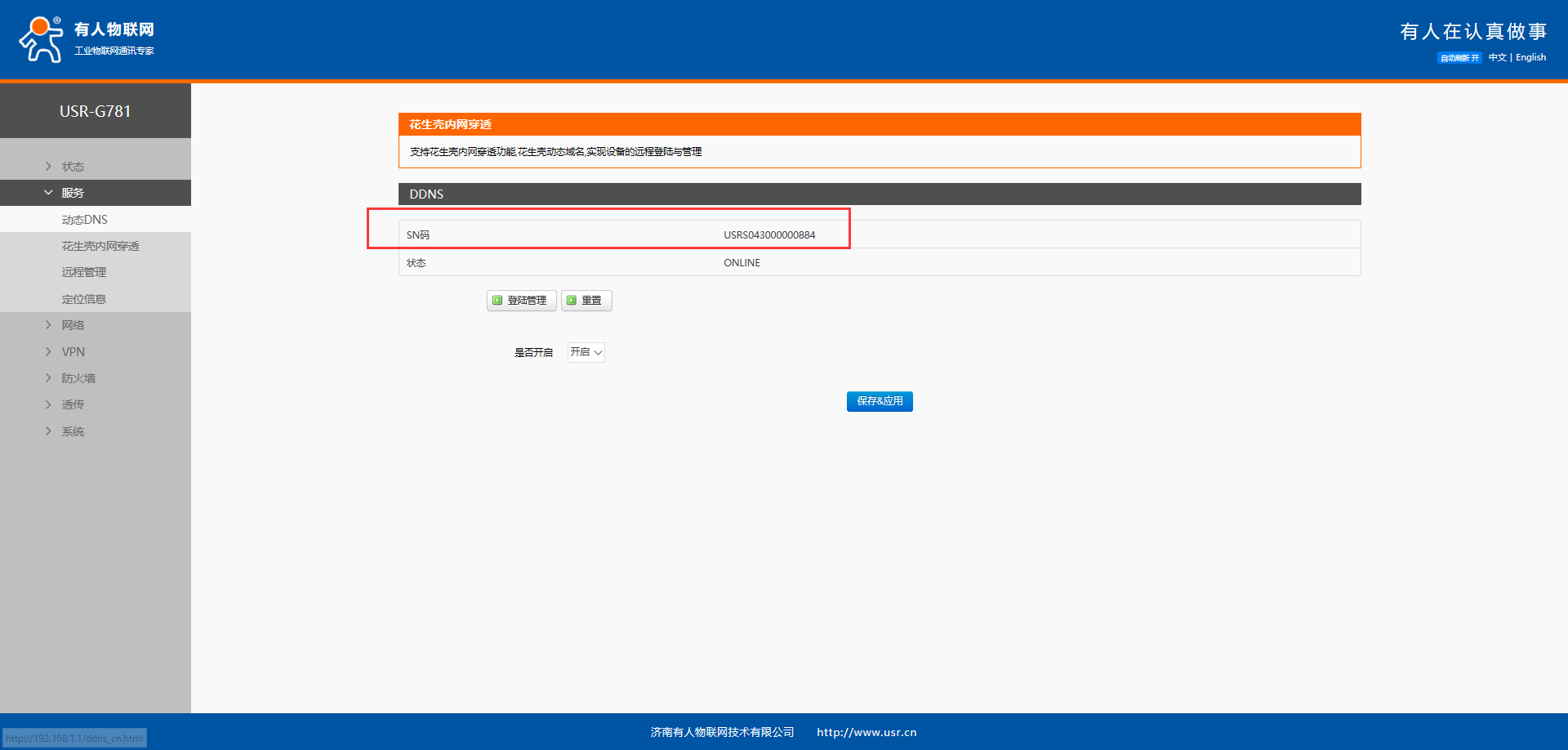

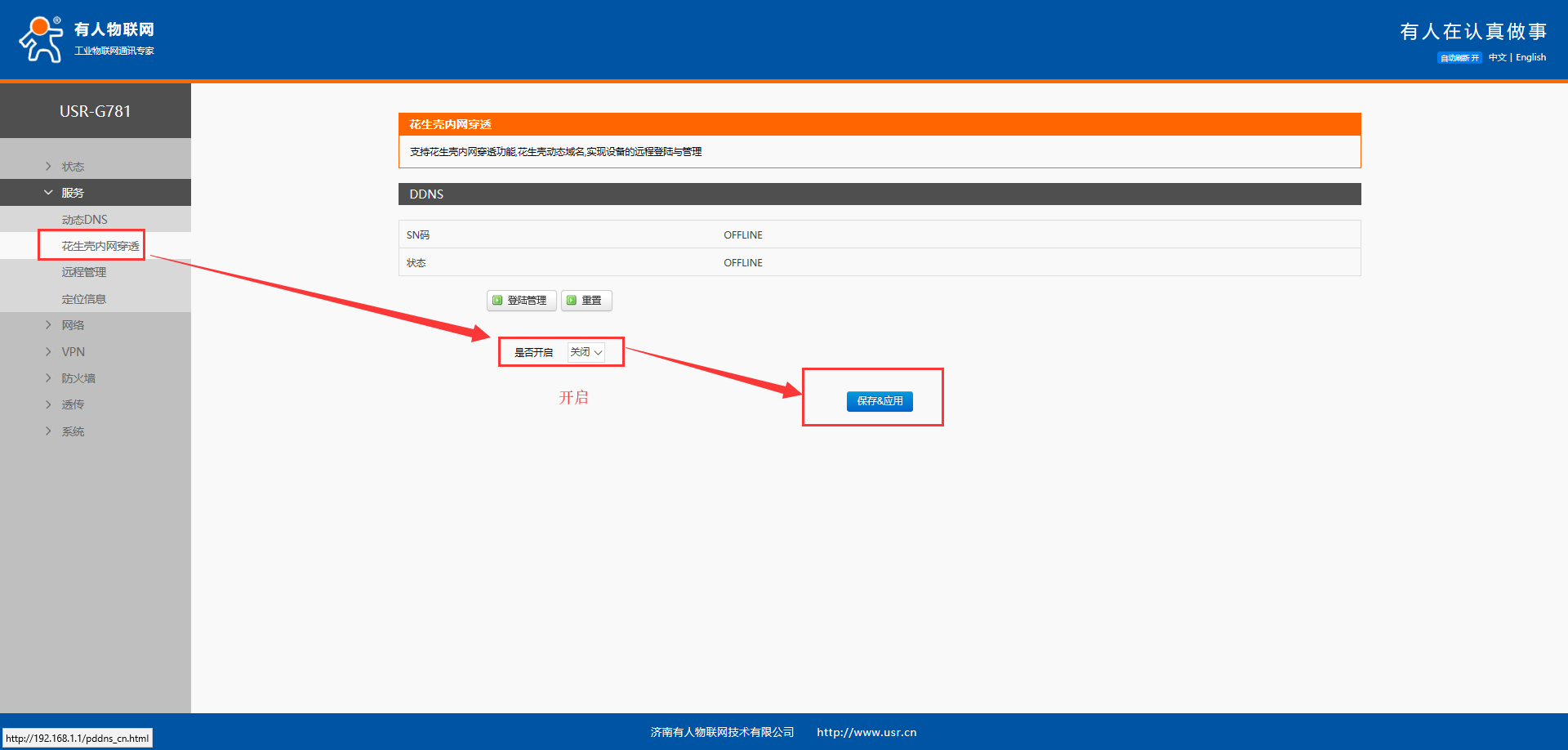

1、启用花生壳内网穿透功能。选择开启，点击保存&应用，等待数秒，状态会显示ONLINE，并会自动识别到设备的sn码，即成功开启

注意：1>该功能需要路由器在有网络的环境下设置和使用

2>如果在该页面没有读取到sn码，或者点击应用后状态仍然显示OFFLINE，请检查设备是否能够访问外网，或者尝试换个浏览器试试，如果还是不行，可以重启设备试一下

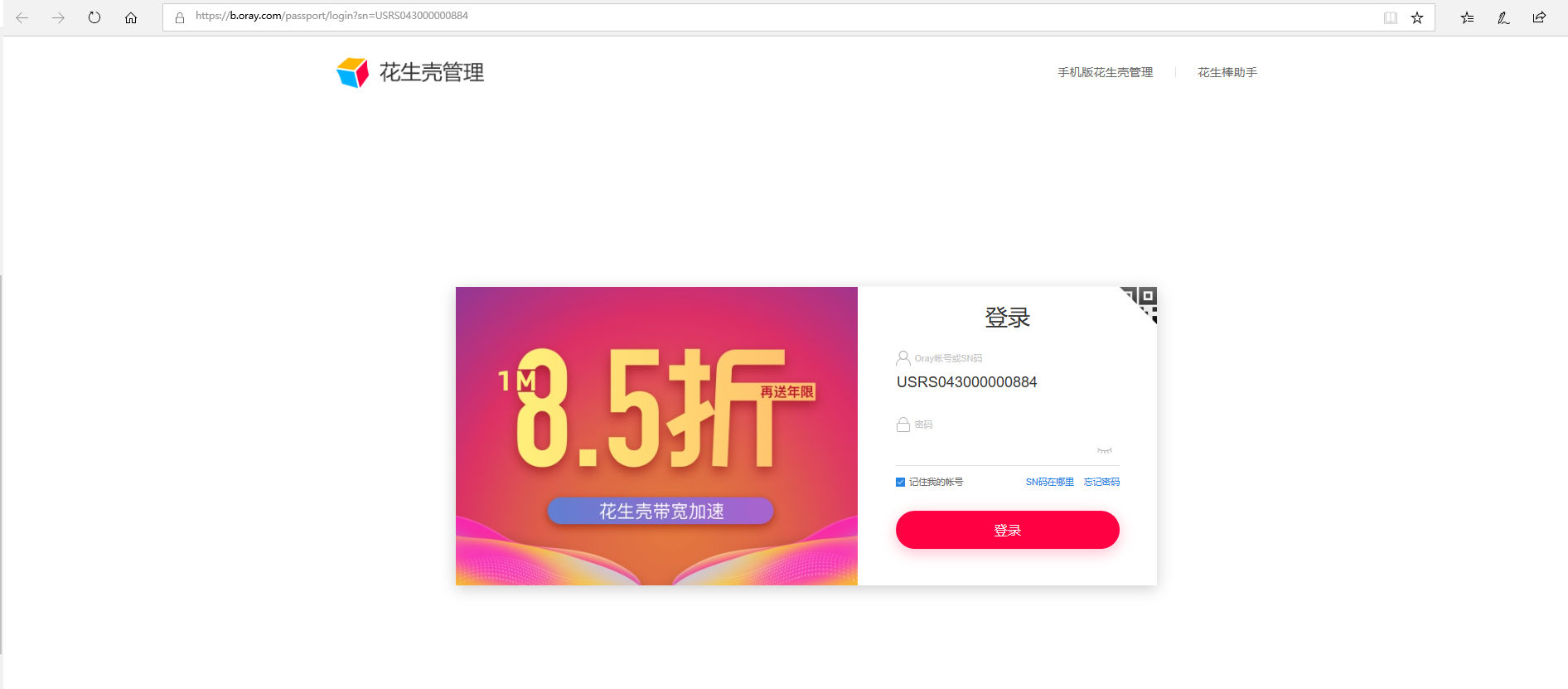

2、点击登陆管理，页面跳转到花生壳登陆页面，自动识别设备sn，默认密码admin。点击登陆。

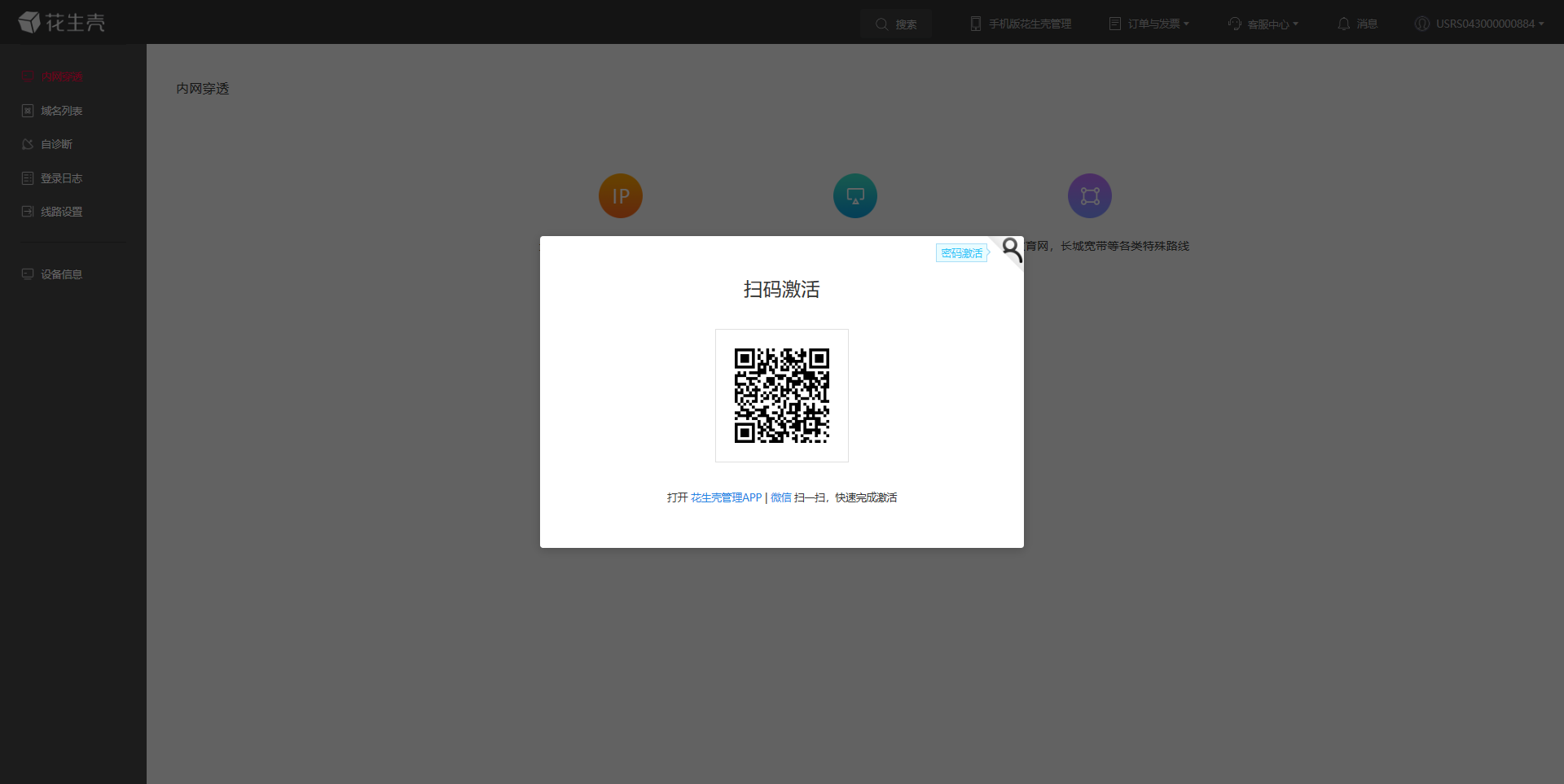

3、进入页面后显示扫码激活。可以用手机花生壳APP扫描二维码激活或者点击右上角，切换激活方式。

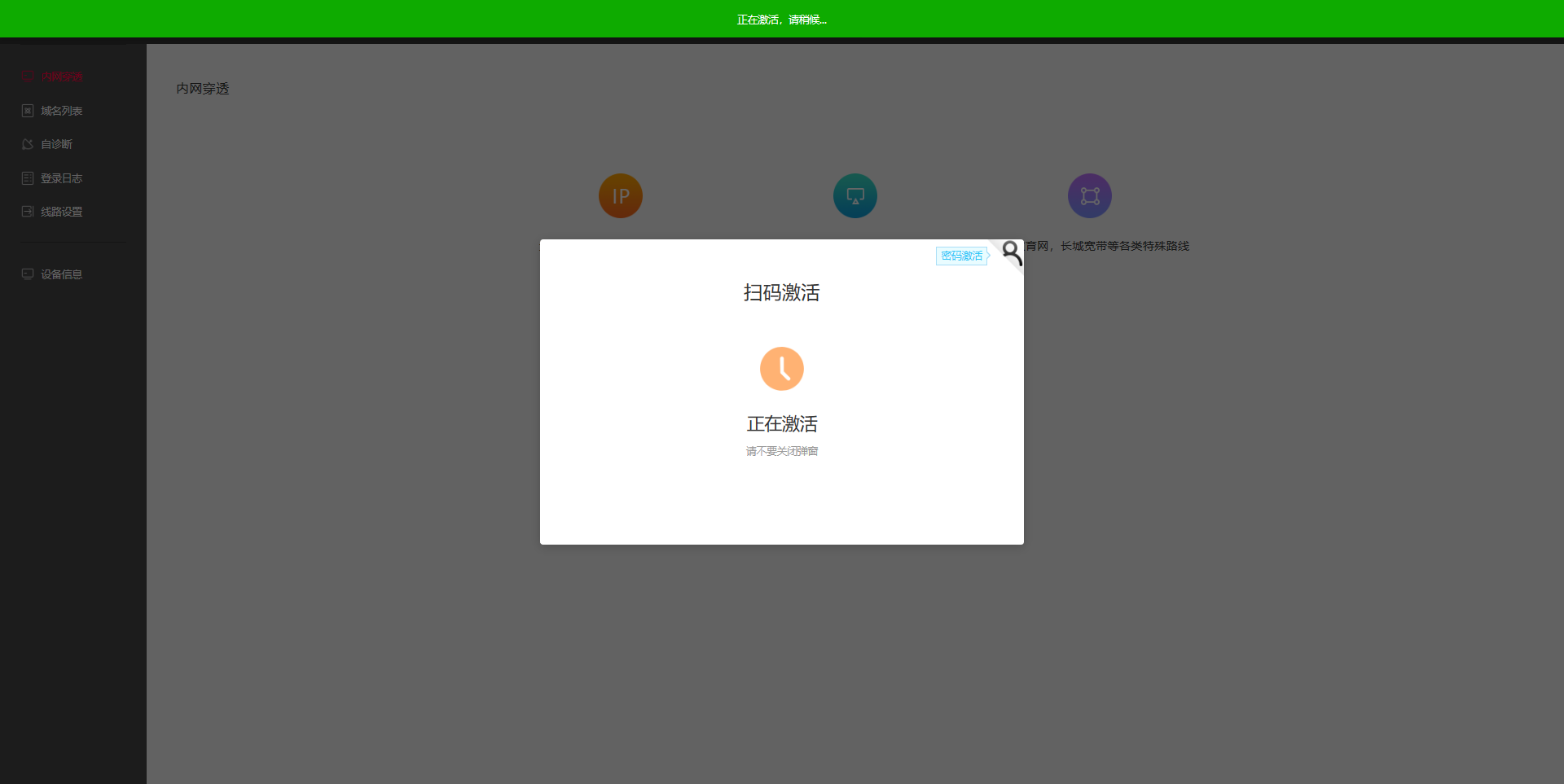

扫描成功后，显示正在激活，提示手机端确认。

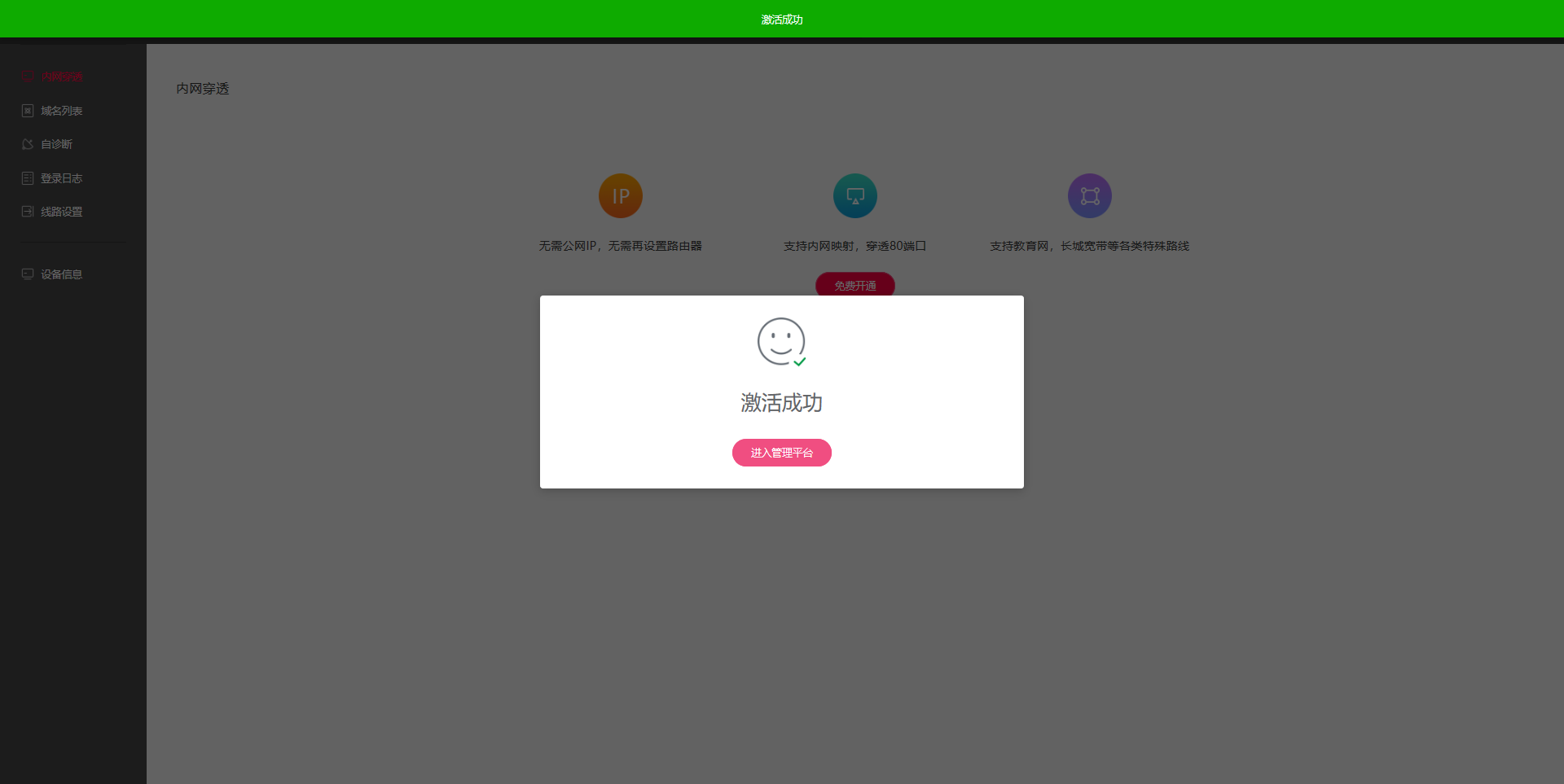

手机端确认激活后，显示激活成功，点击进入管理平台。

4、左侧导航栏点击进入花生壳内网穿透，点击页面上的+，进入配置。（默认免费版本一个账号可以免费设置两个内网穿透。）

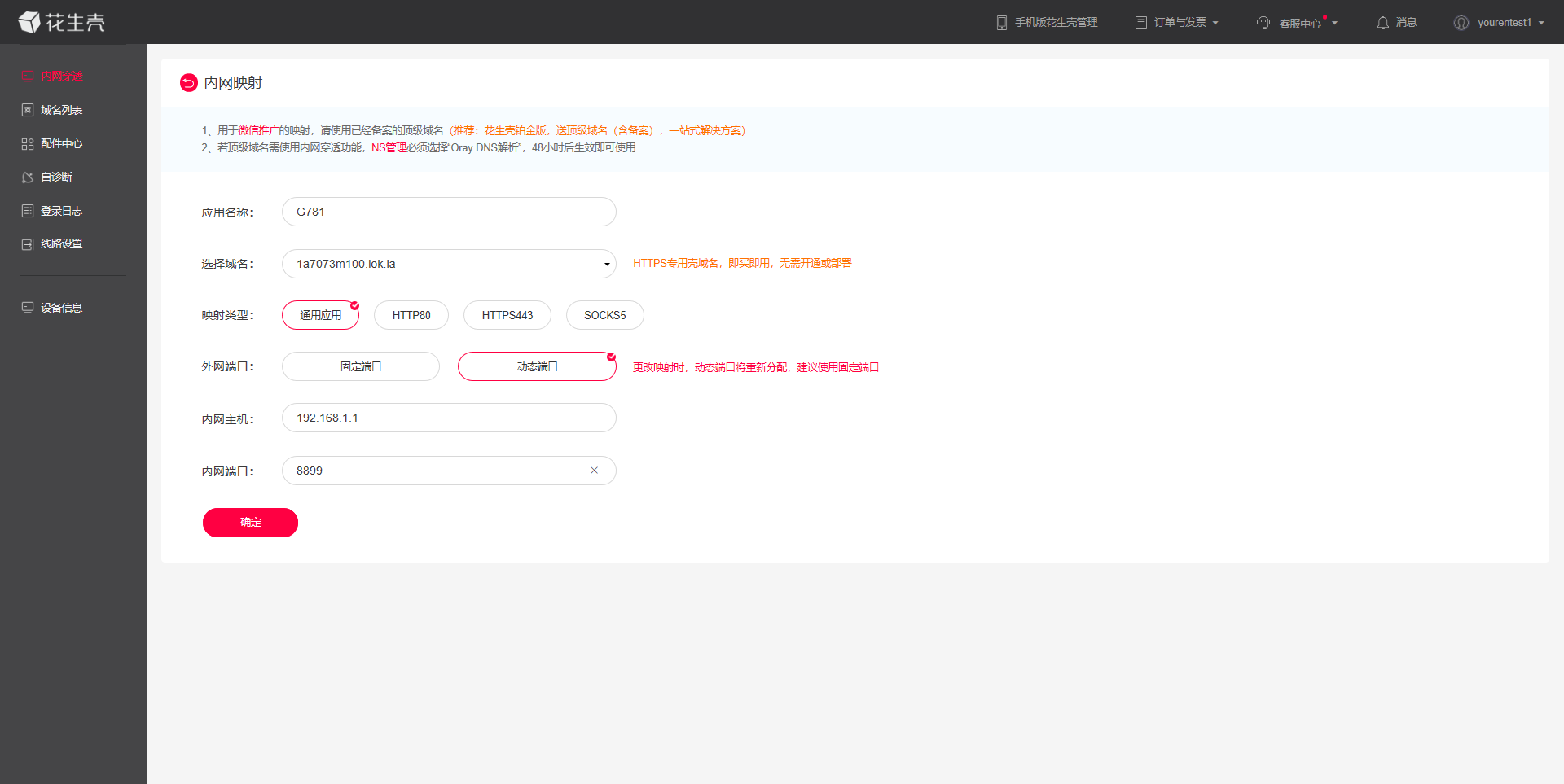

应用名称可以自定义，以便于自己区分。应用图标、应用域名、映射类型、外网端口可以根据自己需求来选择，有些选项是收费的。（具体收费细则可咨询花生壳的相关销售和技术，本功能是第三方应用，我司不对其进行收费等业务办理。）在这里如下设置。内网主机填写路由器的LAN口的IP地址，端口是G781 socketA的监听端口.设置完成后点击确定。

点击确定后跳转页面，生成一路内网穿透，会显示访问地址，即外网访问地址。如下所示：外网域名地址为：1a7073m100.iok.la，外网端口为：33468

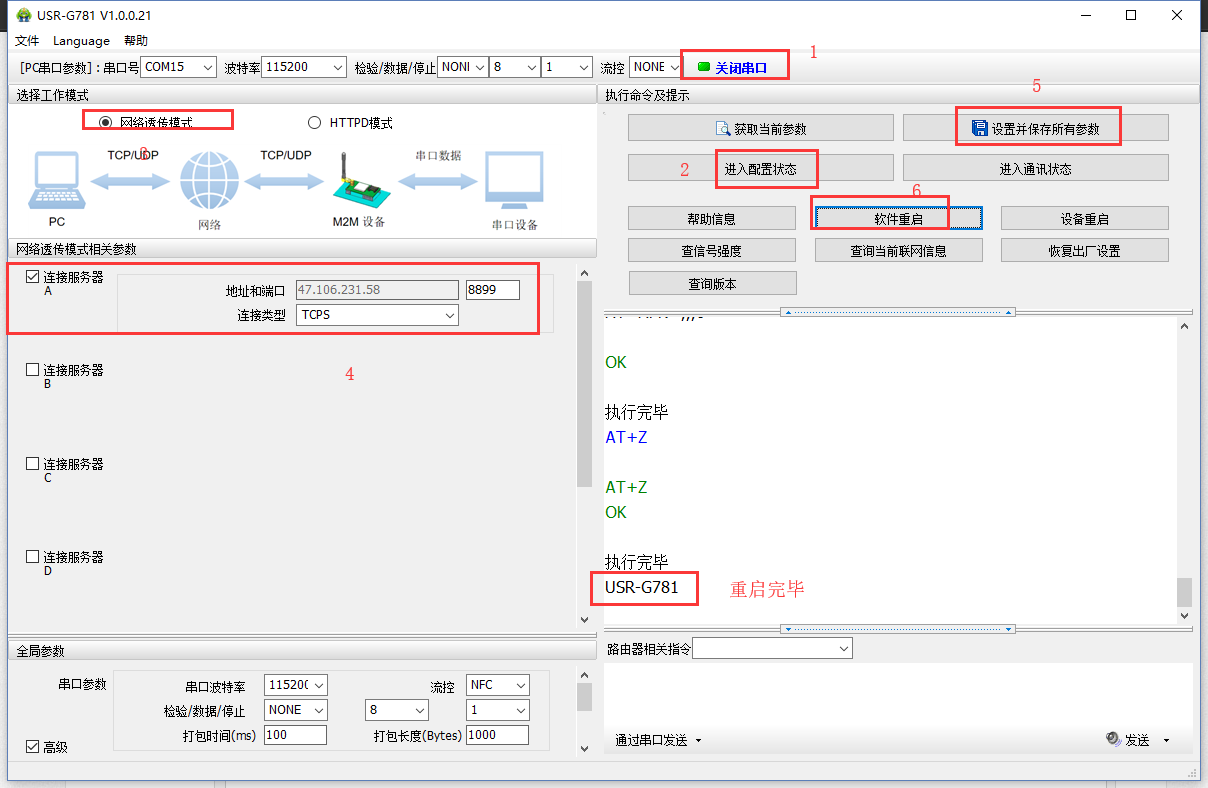

5、通过G781串口设置参数，socketA作为TCPS监听端口

设置好参数后，保存并重启。

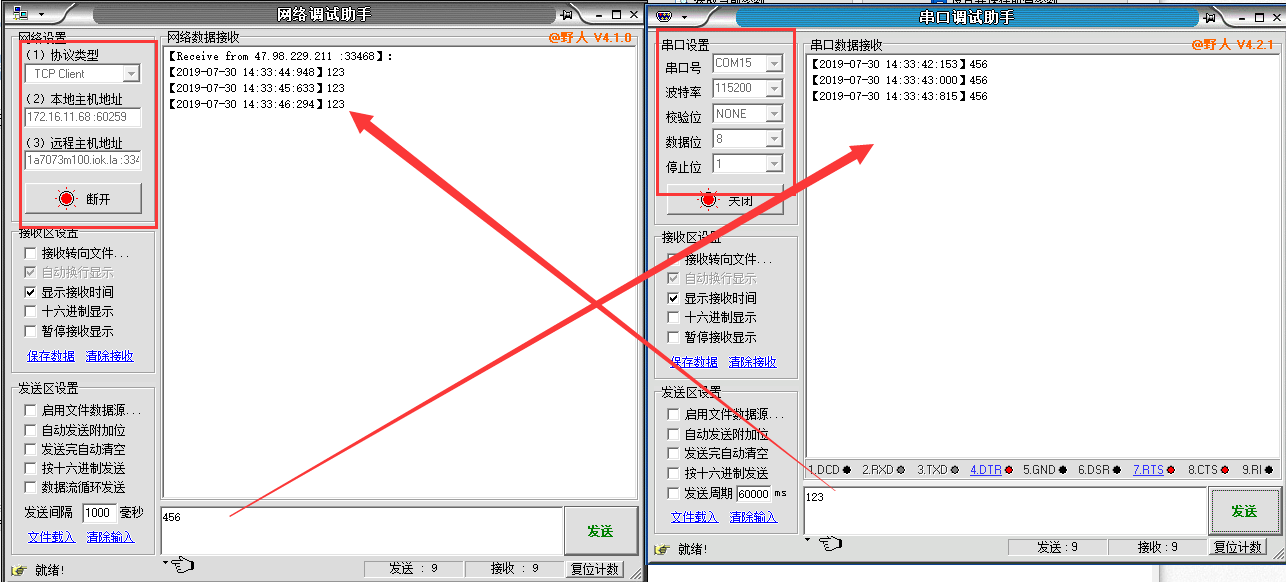

6、在可访问公网的PC上打开调试助手，填写服务器地址和端口（花生壳生成的域名和端口），点击链接，G781的LINKA指示灯亮起；在G781串口链接的PC上打开串口调试助手，在发送区发送数据，可以看到数据的双向通信：
