一、所需资料

　　使用手册：http://www.ybljg.com/Download/402.html

　　说明书：http://www.ybljg.com/Download/1108.html

　　虚拟串口：http://www.ybljg.com/Download/31.html

      设置软件：http://www.ybljg.com/Download/383.html

二、准备工作

1、USR-N520产品  数量1个

2、电源适配器 12V 数量1个

3、网线 数量1根

4、USB-RS232串口线 数量1条（或者USB转485串口线）

5、电脑 数量1台

6、交换机 数量1台

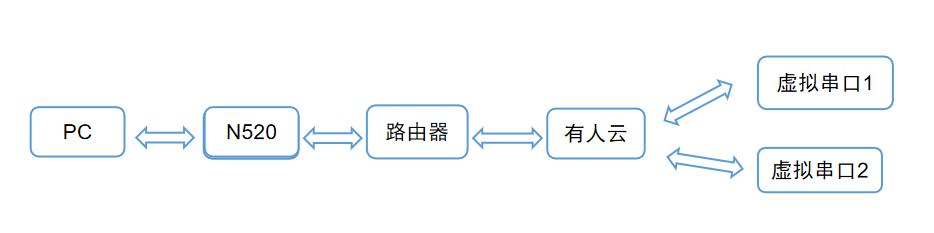

三、连接框图

　　数据流向：

　　客户实际应用:终端串口设备---N520---通博TBET云----N520----多个终端串口设备

四、硬件连接和电脑设置

1、硬件连接：

USR-N520产品，USB-RS485串口线接USR-N520串口，注意485接线线序，USB-RS485 A线接USR-N520串口的A端子，USR-N520 B线接410S 串口的B端子，USB头插入电脑USB口。
  USR-N520选择网口通过网线直连电脑网口。检查所有连接无误后，给USR-N520用12V电源适配器供电。

2、指示灯状态：

 1) POWER：电源指示灯，只要电源连接正常，指示长灯亮。

 2) WORK：Work 指示灯，520 工作状态指示灯， 520 正常工作，指示灯闪亮。

 3) TX1：串口 1 发送指示灯

 4) RX1：串口 1 接收指示灯

 5) TX2：串口 2 发送指示灯

 6) RX2：串口 2 接收指示灯

3、电脑设置

1.关闭杀毒软件防火墙，杀毒软件,VPN，多余网卡，虚拟机；

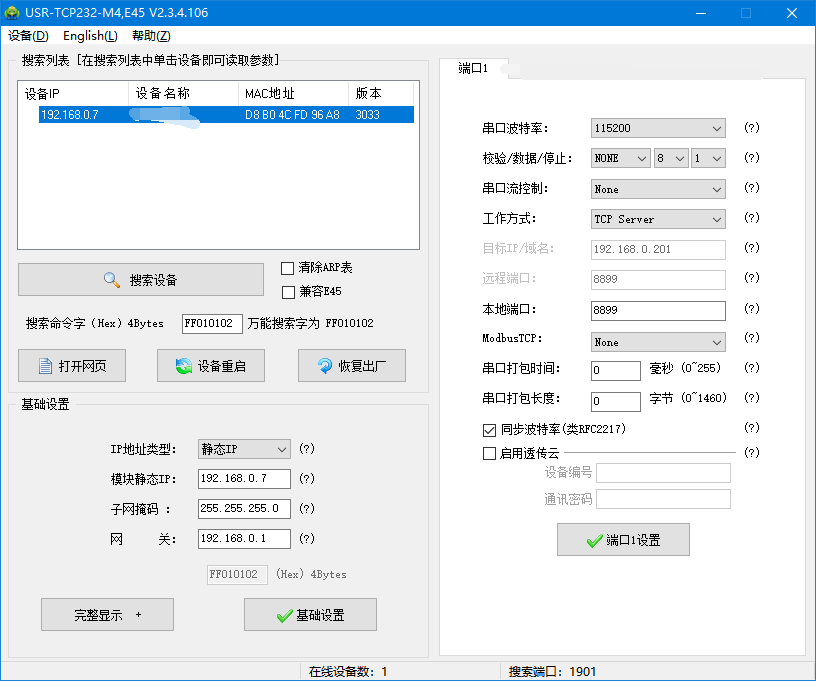

2. N520的网线与电脑直连，电脑打开设置软件.

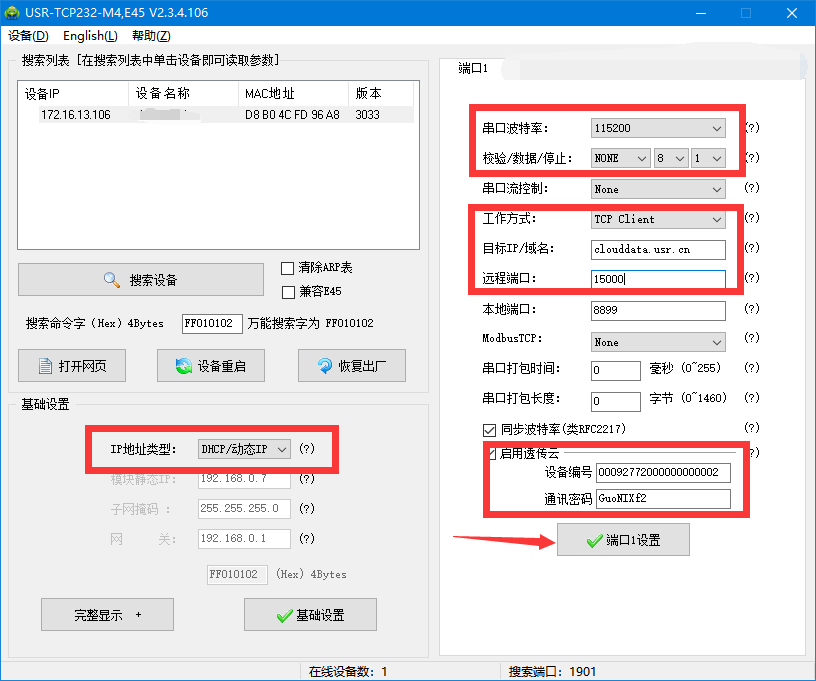

3.搜索设备--搜到设备之后Ip地址类型设置成DHCP

4.设置参数：将工作方式 ，远程服务器地址和远程端口分别设置为：Tcp Client、clouddata.ybljg.com、15000;

5.勾选启用透传云，将通博TBET云中创建过的520的SN和密码填入(SN与密码可以通过操作按照图示下面的案例获取)--设置完成后点击保存参数。

N520基本测试案例：http://www.ybljg.com/Faq/236.html
