　　一、要下载的相关资料

　　Modbus网关M511说明书

　　M511软件设计手册

　　M511设置软件

　　测试软件：modbuspoll / modbusslave(在百度自行下载)

　　二、测试

　　1.将 modbus网关M511(USR-M511，简称 M511 下同)的串口通过串口线(或USB 转串口线)与计算机相连接，通过网线将M511的网口 PC 的网口相连接，检测硬件连接无错误后，接入我们配送的电源适配器，给M511供电。观察指示灯状态确定511是否正常工作：红色灯(power)常亮，绿色灯(work)闪烁。(注意：拨码开关和选择串口一致)

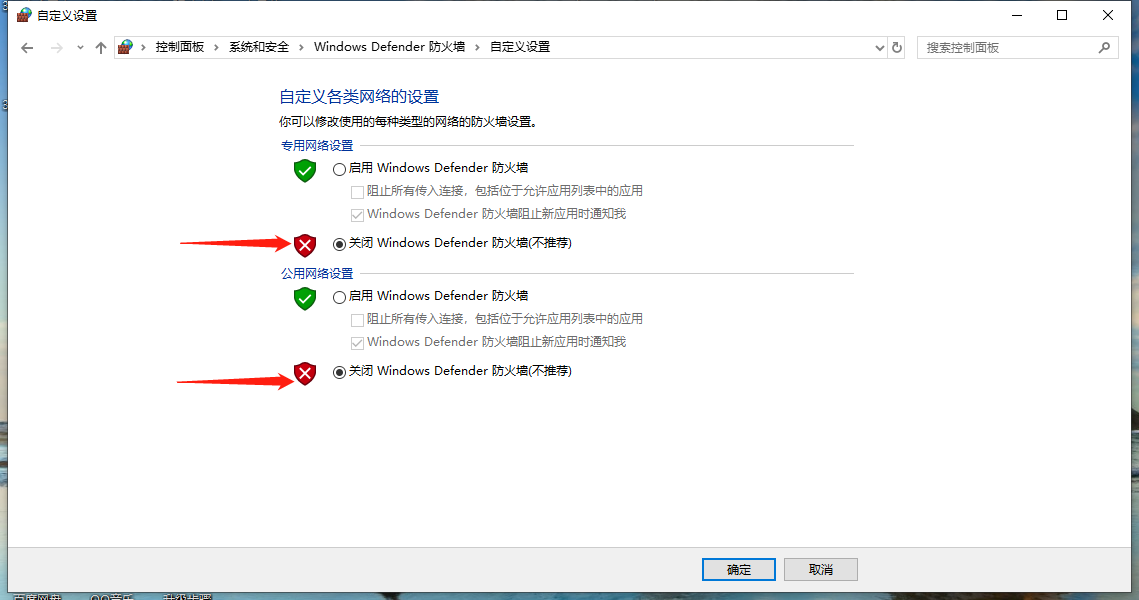

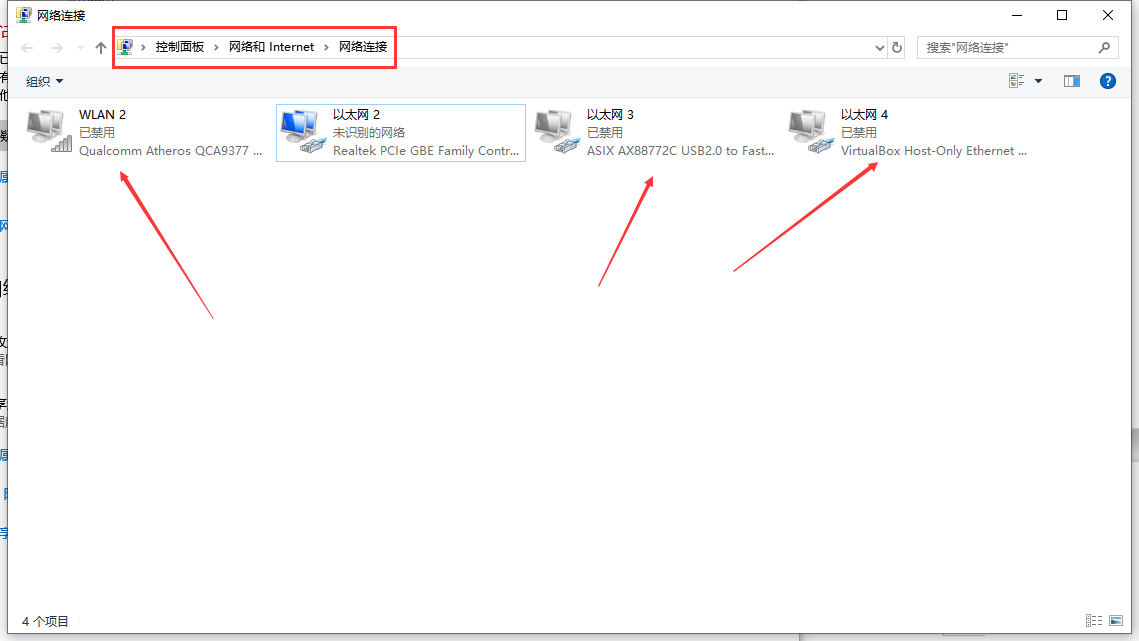

　　2.按路径：控制面板--网络和Internet--网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

　　3、给电脑设置静态Ip，要与M511的Ip在同一个网段，M511的IP：192.168.0.7，默认网关 192.168.0.1。

　　4、打开电脑浏览器，地址栏输入192.168.0.7，进入M511内置网页。

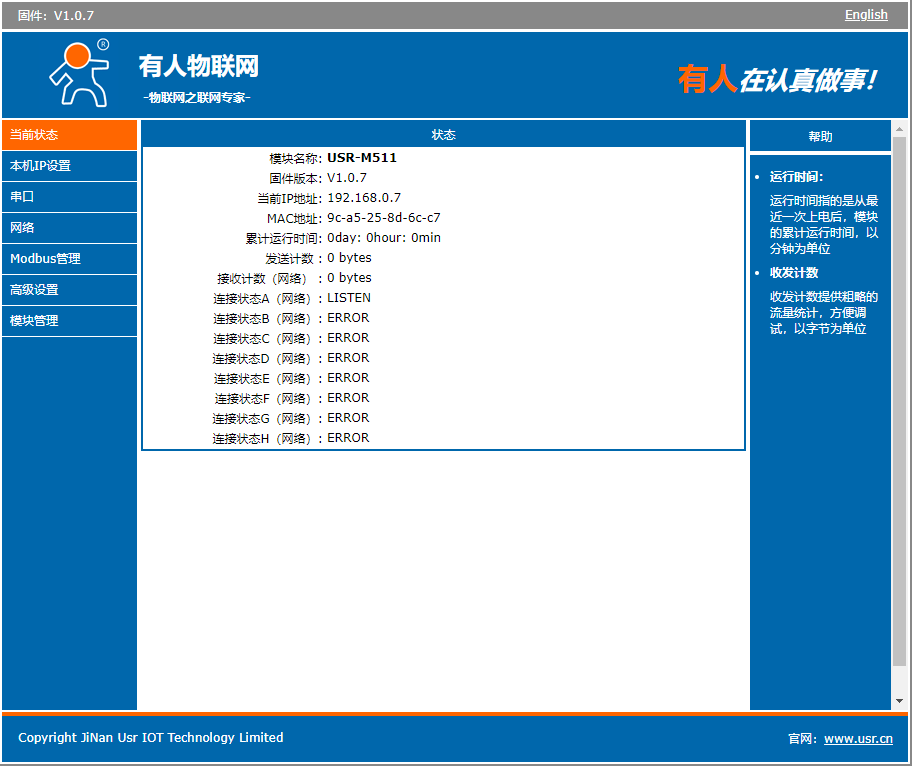

　　(如果进不去内置网页清除浏览器所有缓存，或者换个浏览器，建议用标准版的谷歌浏览器) M511的当前状态图。

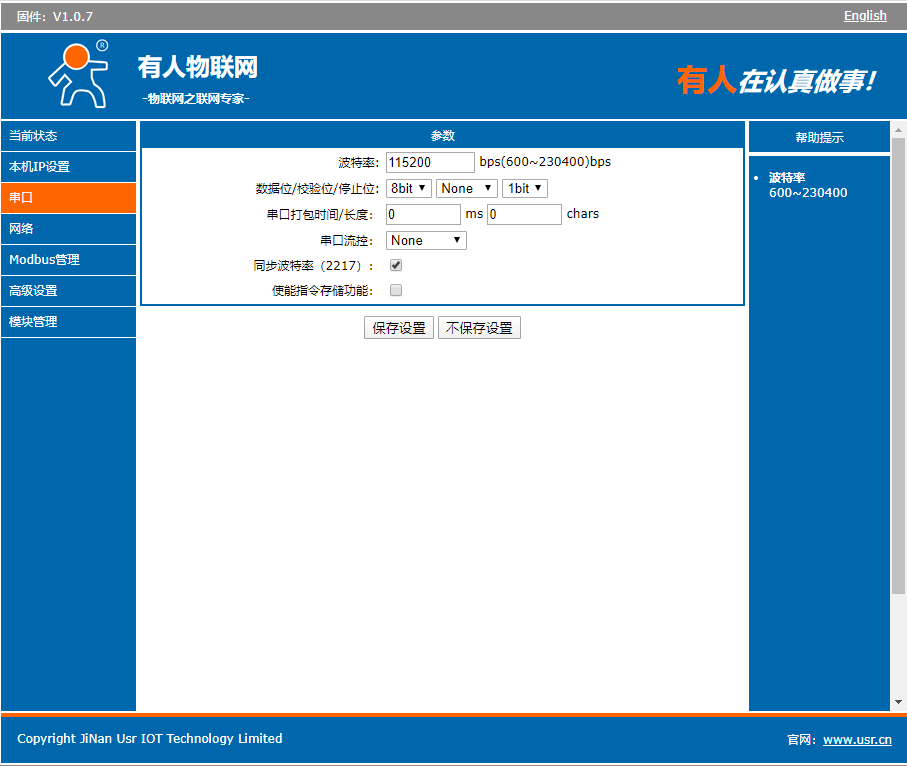

　　5、M511的串口参数图。

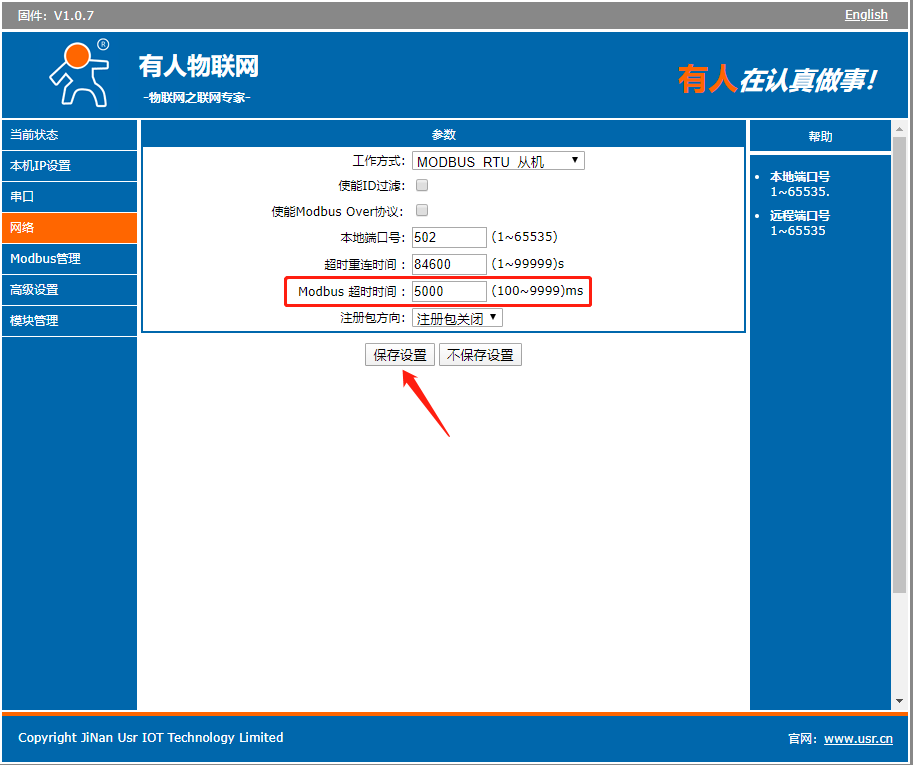

　　5、网络里面的MODBUS 超时时间设置大一点，可以设置成5000。点击保存设置。

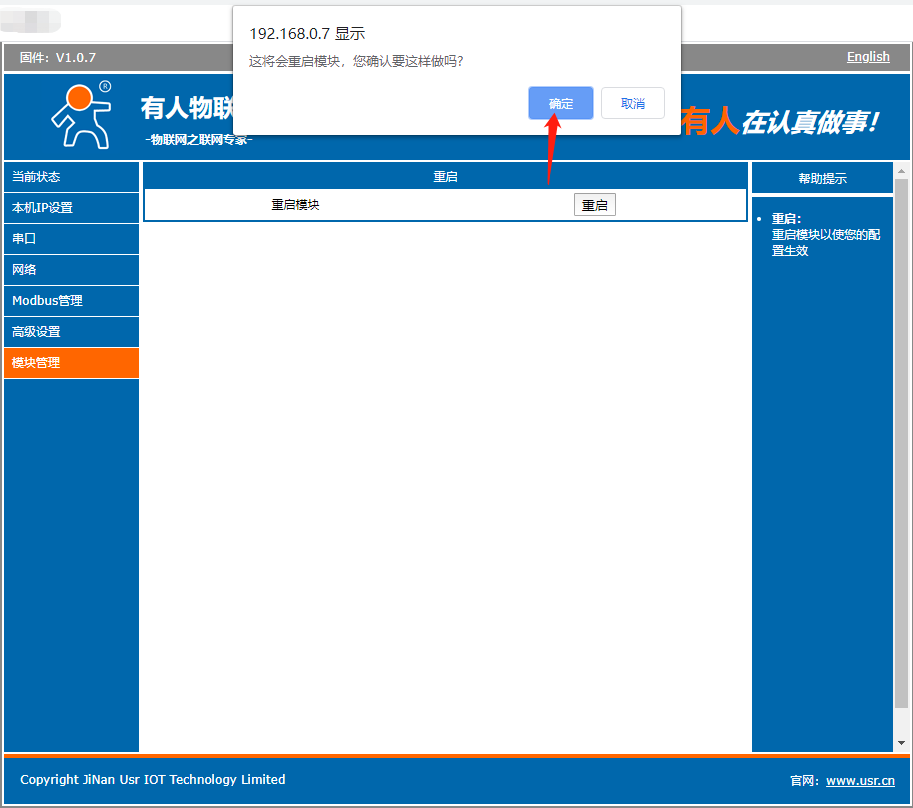

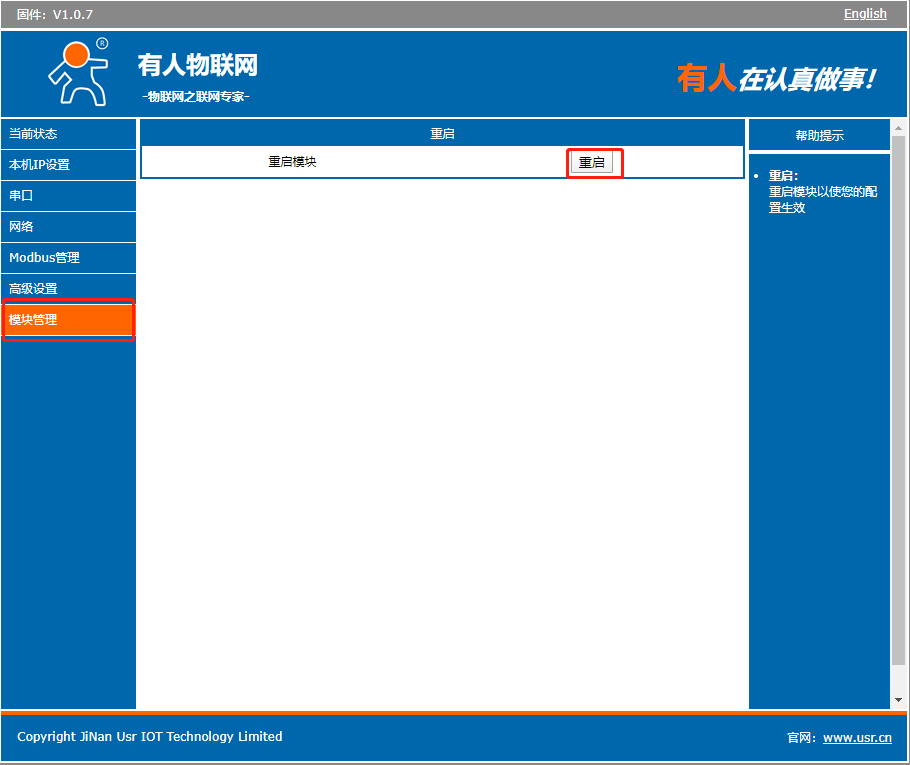

　　6、保存设置后要重启，因为参数需要重启才能生效。

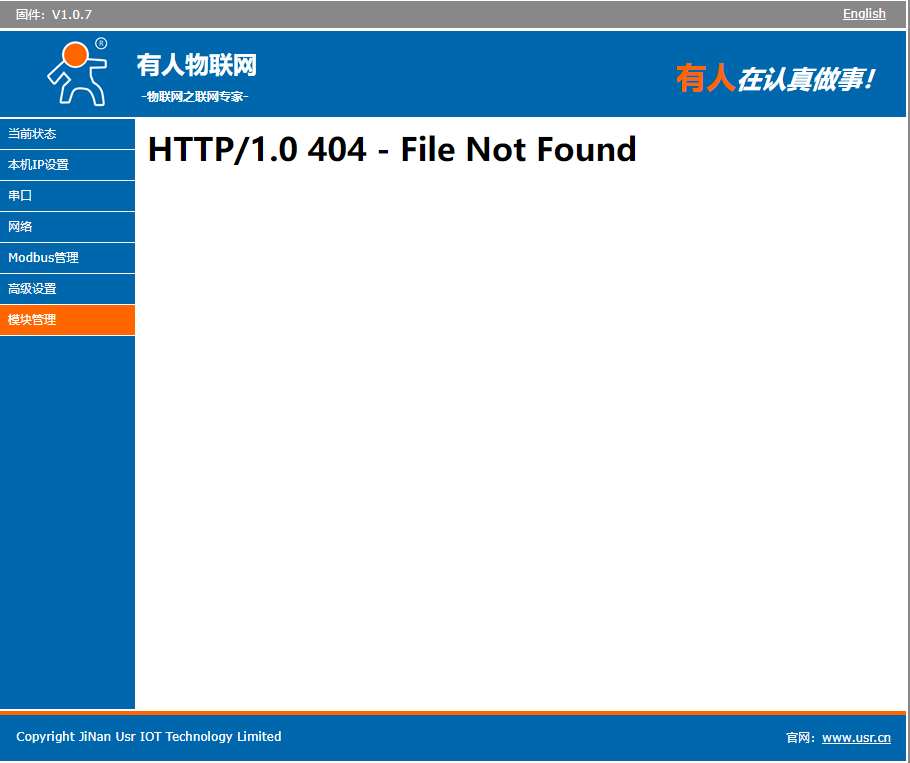

　　8、重启之后，如果出现一下图片提示，重新刷新网页就可以。

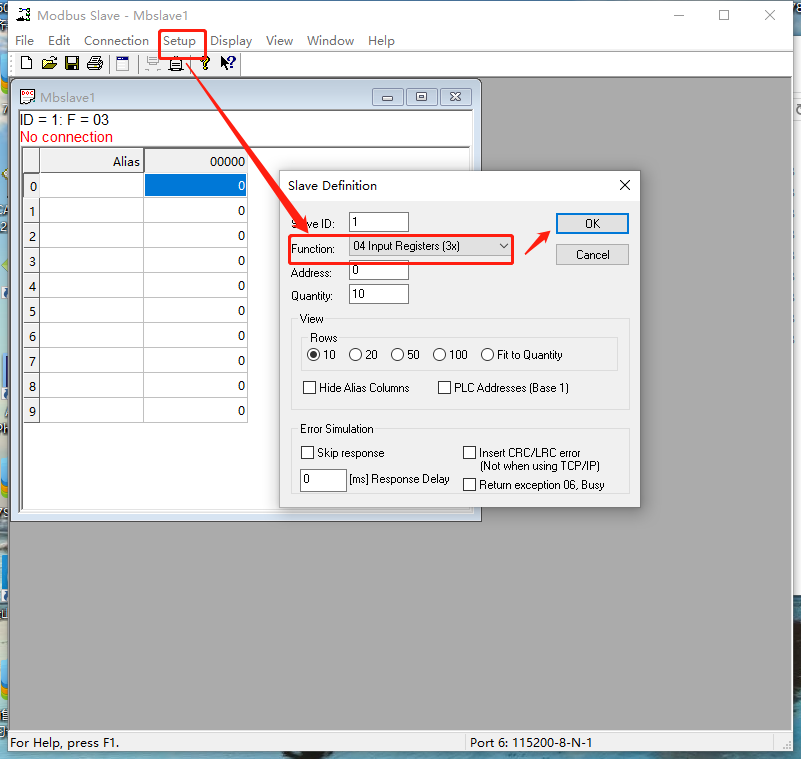

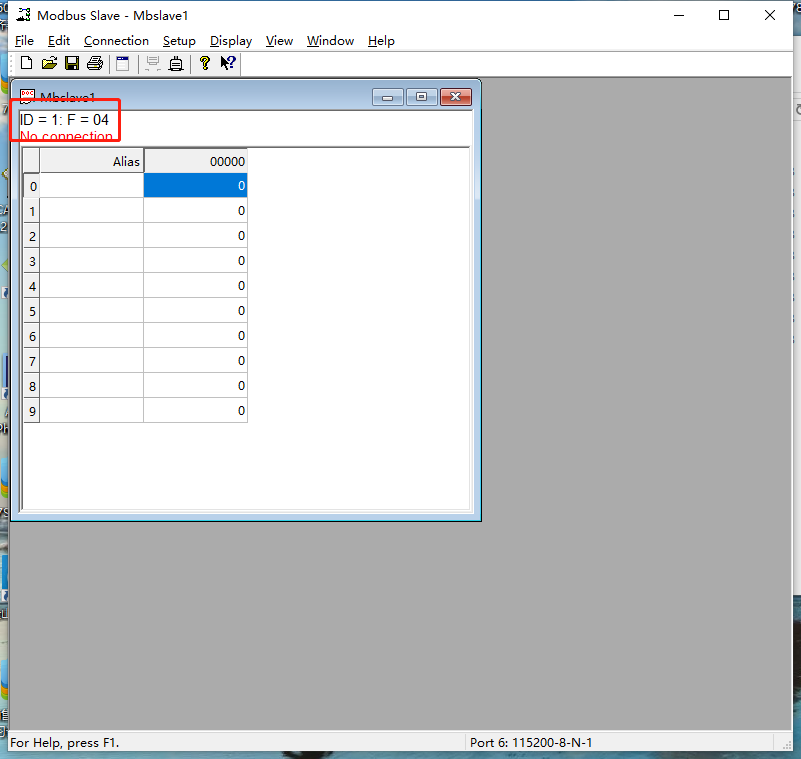

　　9、打开测试软件：modbusslave

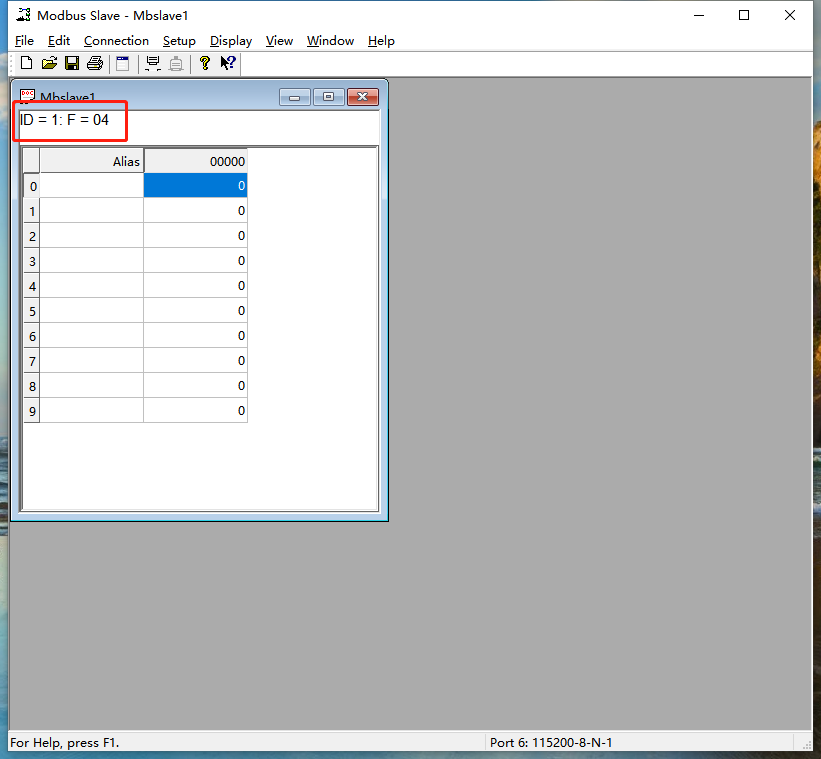

　　点击Setup--Slave Definition--function，选择04功能码，点击Ok。

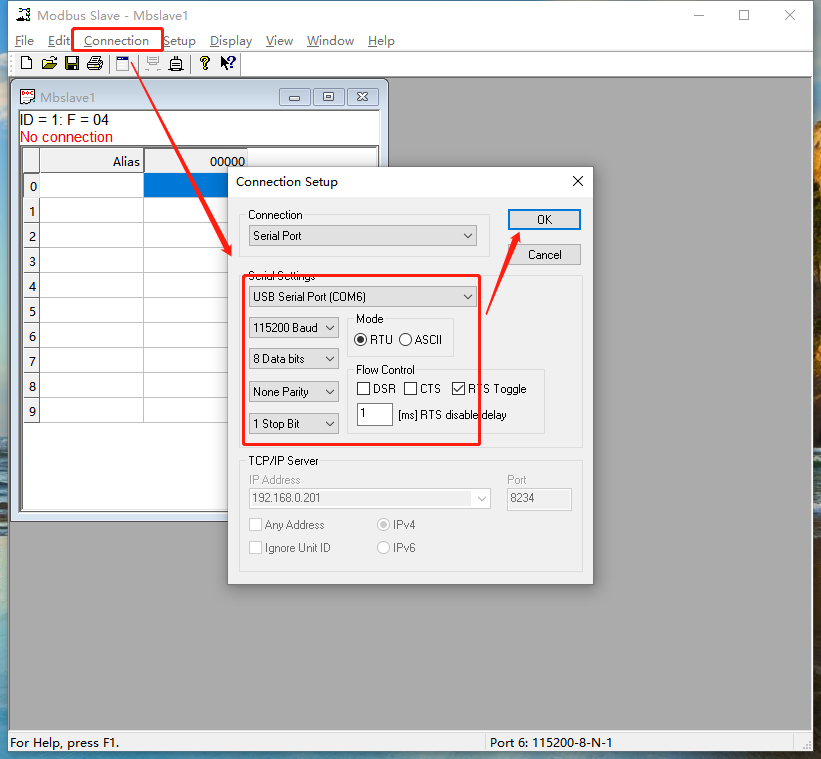

　　10、点击connection--connect，选择正确的串口以及串口参数，点击OK。

　　10、打开测试软件：modbuspoll

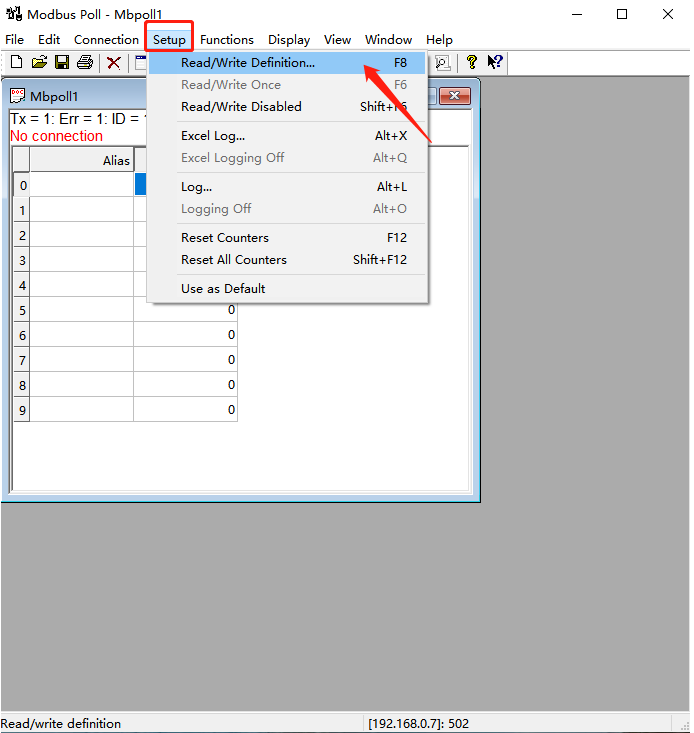

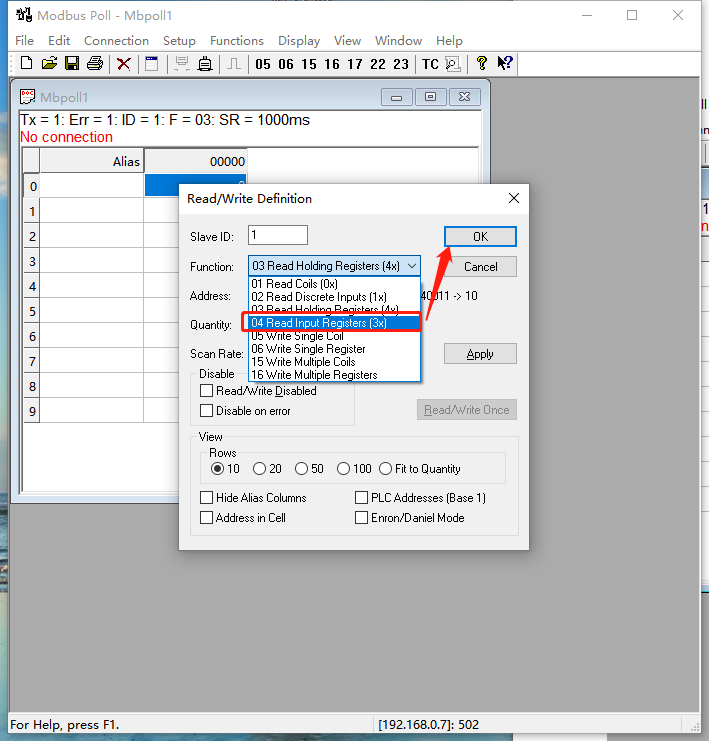

　　Setup--Read/Write Definition--Function选择04功能码，点击OK。

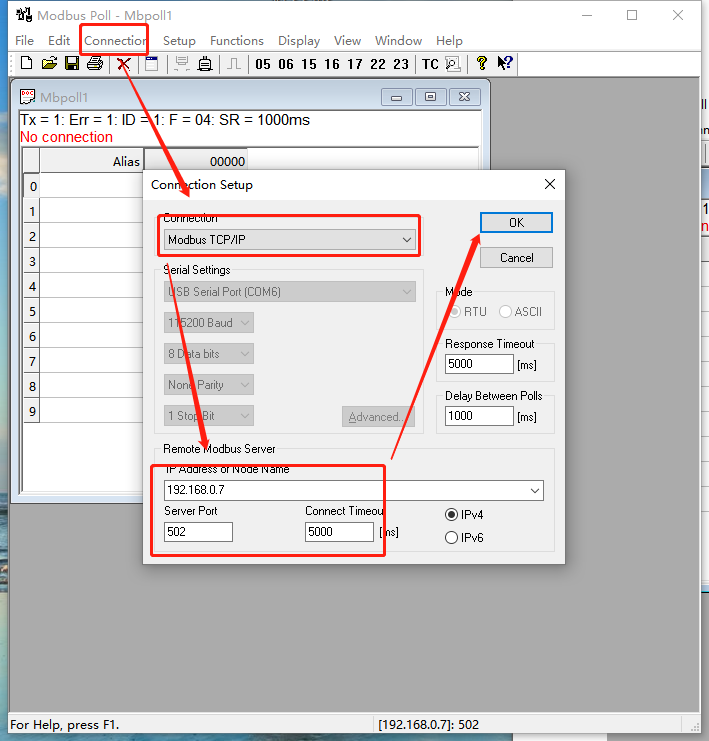

　　11、点击connection--connect，connection选择Modbus TCP/IP，IP地址填USR-M511的Ip地址，Server port填USR-M511的端口号502。

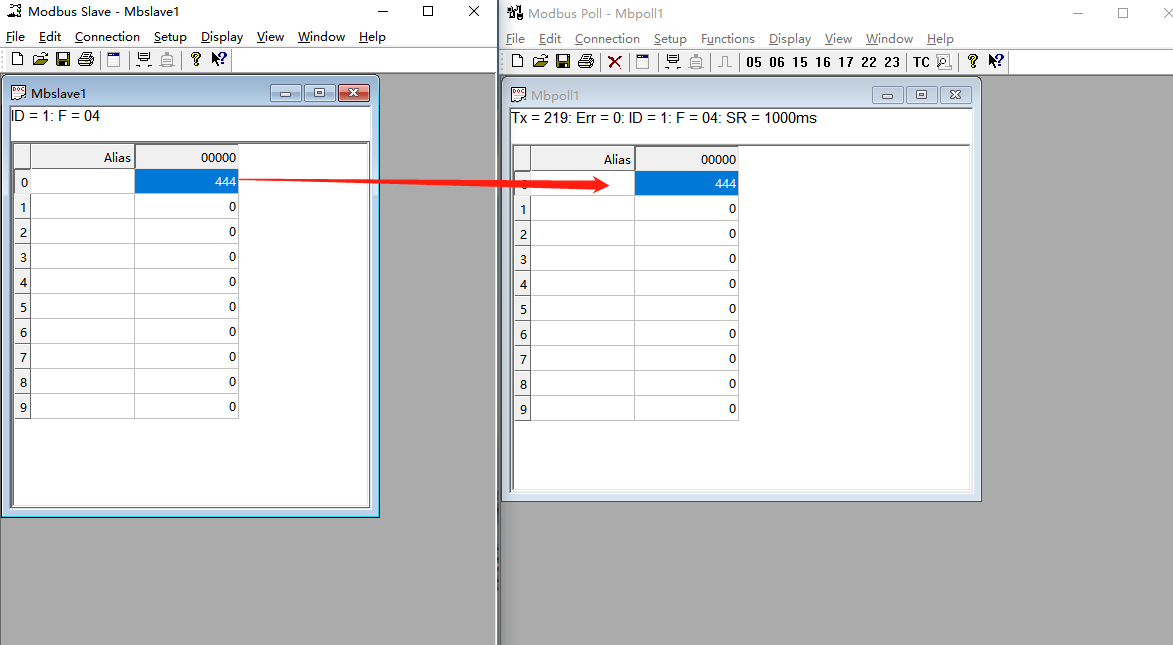

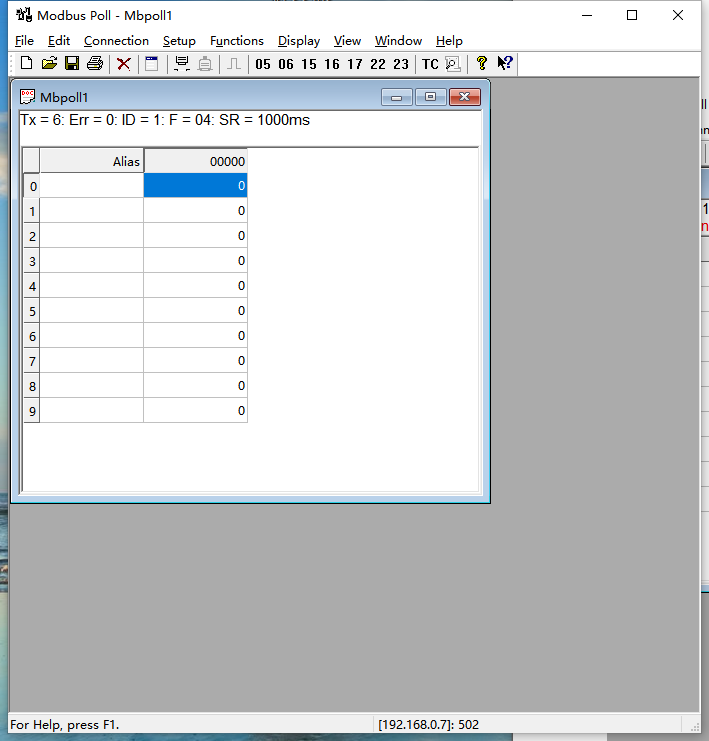

　　12、可以通过 Modbus poll 读取 Modbus Slave 的数据

　　网络到串口的数据流向是： Modbus poll网络端--M511以太网口--协议转换(Modbus TCP 转 Modbus RTU) --M511 串口-- Modbus Slave 串口端;

　　串口到网络的数据流向是接到查询指令: Modbus Slave 串口端--M511串口--Modbus RTU 转 Modbus TCP--M511以太网口--Modbus poll网络端。
