USR-DR502连接通博TBET云（V6版本)和虚拟串口（V5.0.1版本）一对一通讯示例

备注：USR-DR502含通博TBET公司内置SIM卡联网。

一、资料下载

USR-G771-G780s-DR5X2-DR15X说明书 （完整版）：http://www.ybljg.com/Download/982.html

USR-G771-G780s-DR5X2-DR15X规格书：http://www.ybljg.com/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.ybljg.com/Download/984.html

USR-G771/DR5X2/DR15X设置软件（新）：http://www.ybljg.com/Download/826.html

G771-G780s-DR5X2-DR15X MQTT应用案例：http://www.ybljg.com/Download/1188.html

【USR-VCOM】 通博TBET虚拟串口软件(通博TBET云版) V5.0.1：http://www.ybljg.com/Download/924.html

【PC端调试工具】网络调试助手 串口调试助手二合一http://www.ybljg.com/Download/27.html

二、硬件连接

1、所需物品

USR-DR502 产品 1台

12V端子电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

2、硬件连接

USR-DR502 的485串口接USB-RS485串口线到电脑USB口，接好4G天线，然后产品接12V端子电源适配器上电。

3、查看端口号

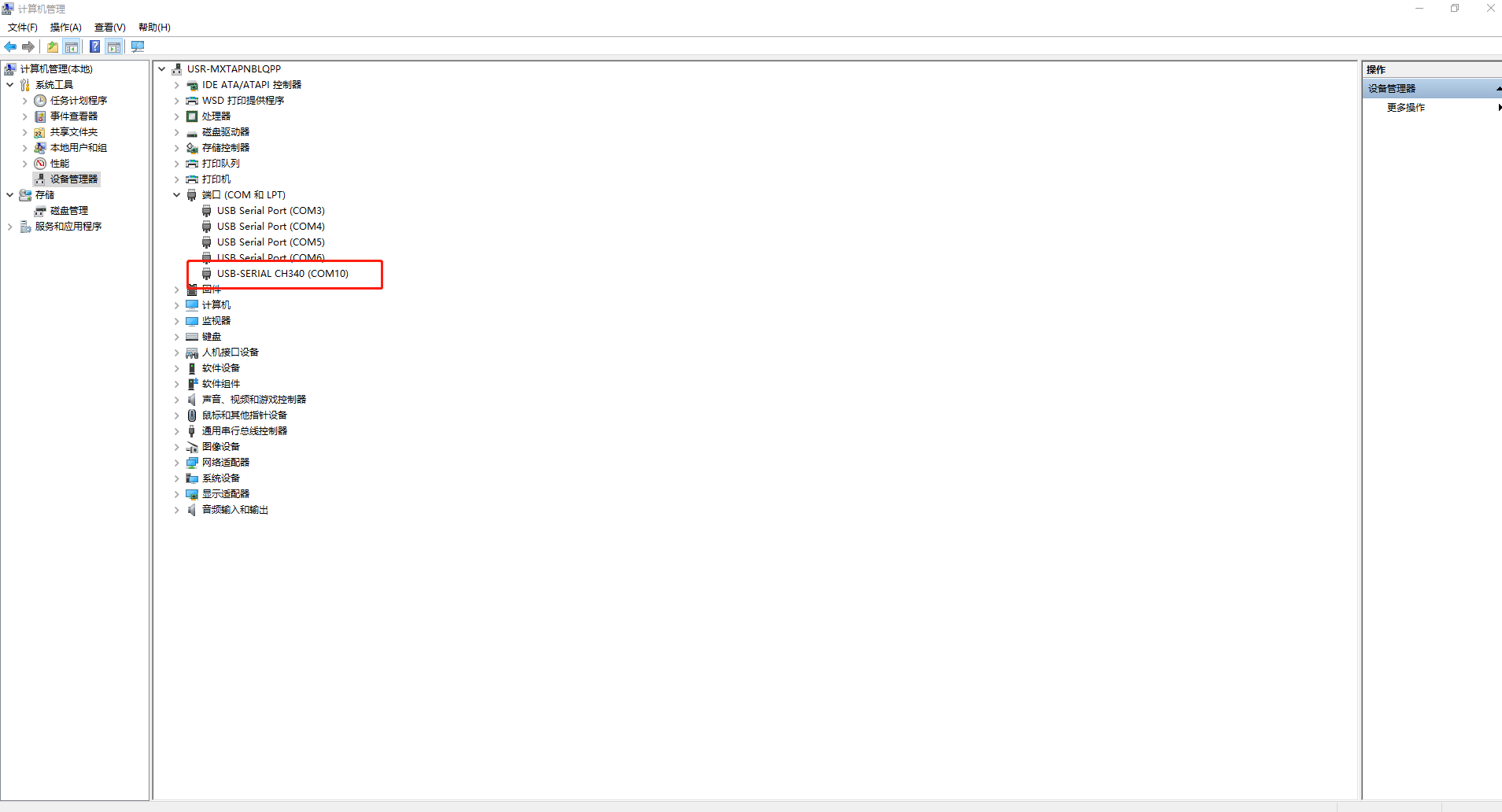

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-DR502的USB-RS485串口线COM口号，COM10。

三、通博TBET云参数设置

1、登录通博TBET云账号

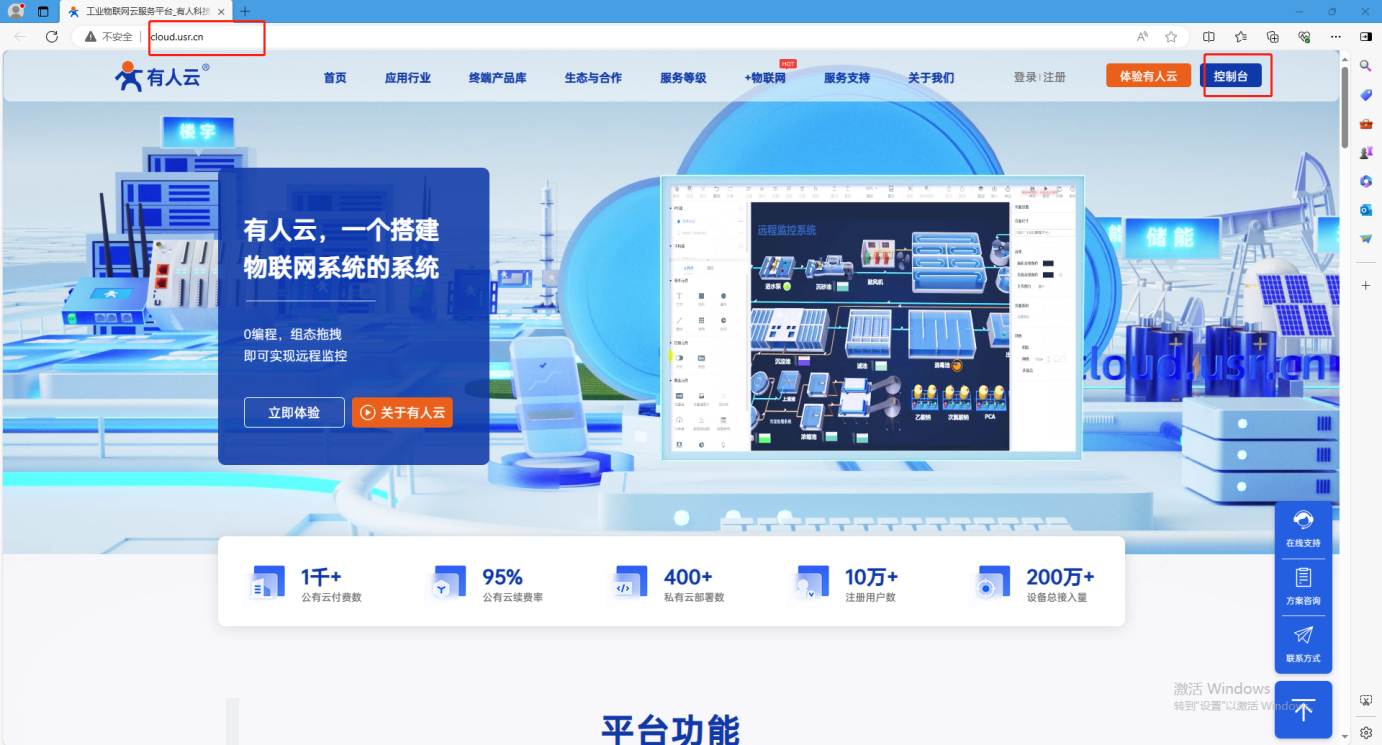

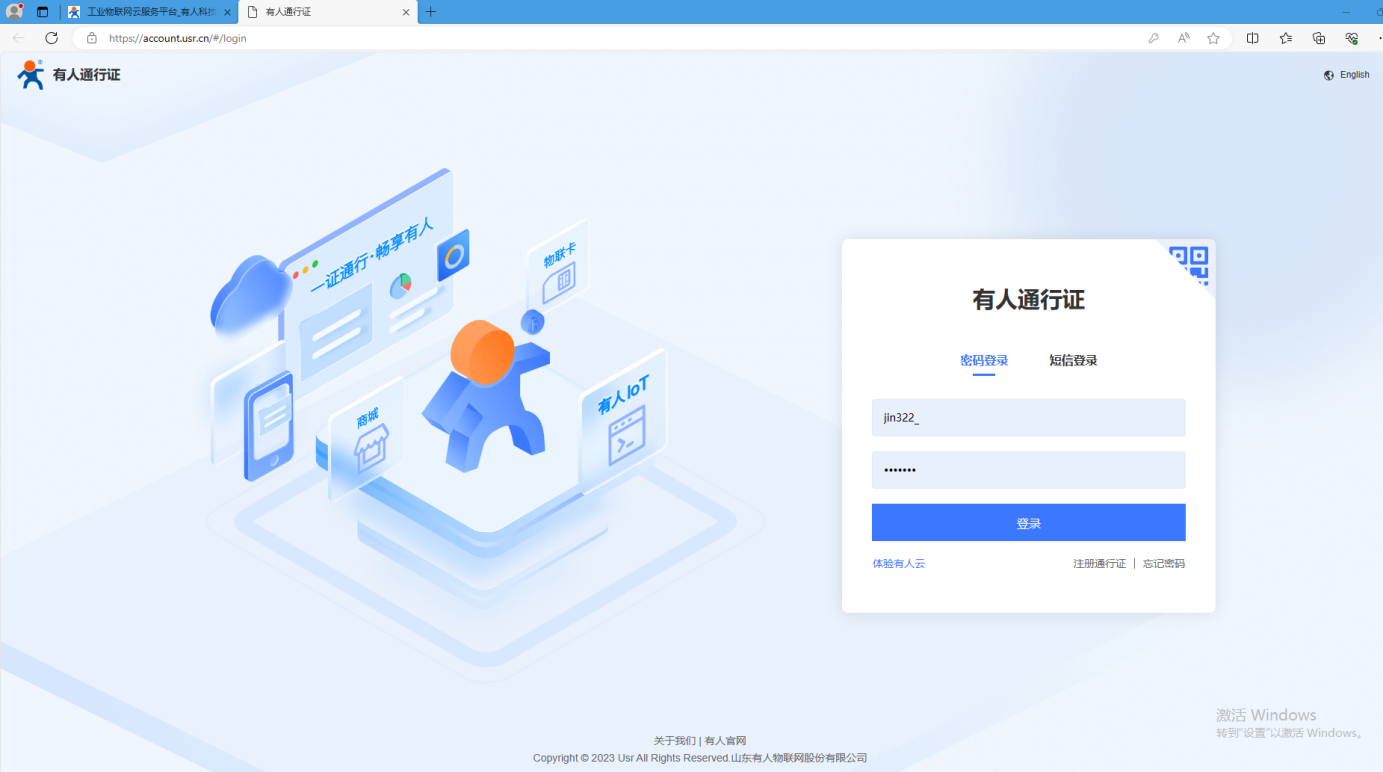

www.ybljg.com 点击通博TBET云跳转到登录页面。

2、添加USR-DR502设备

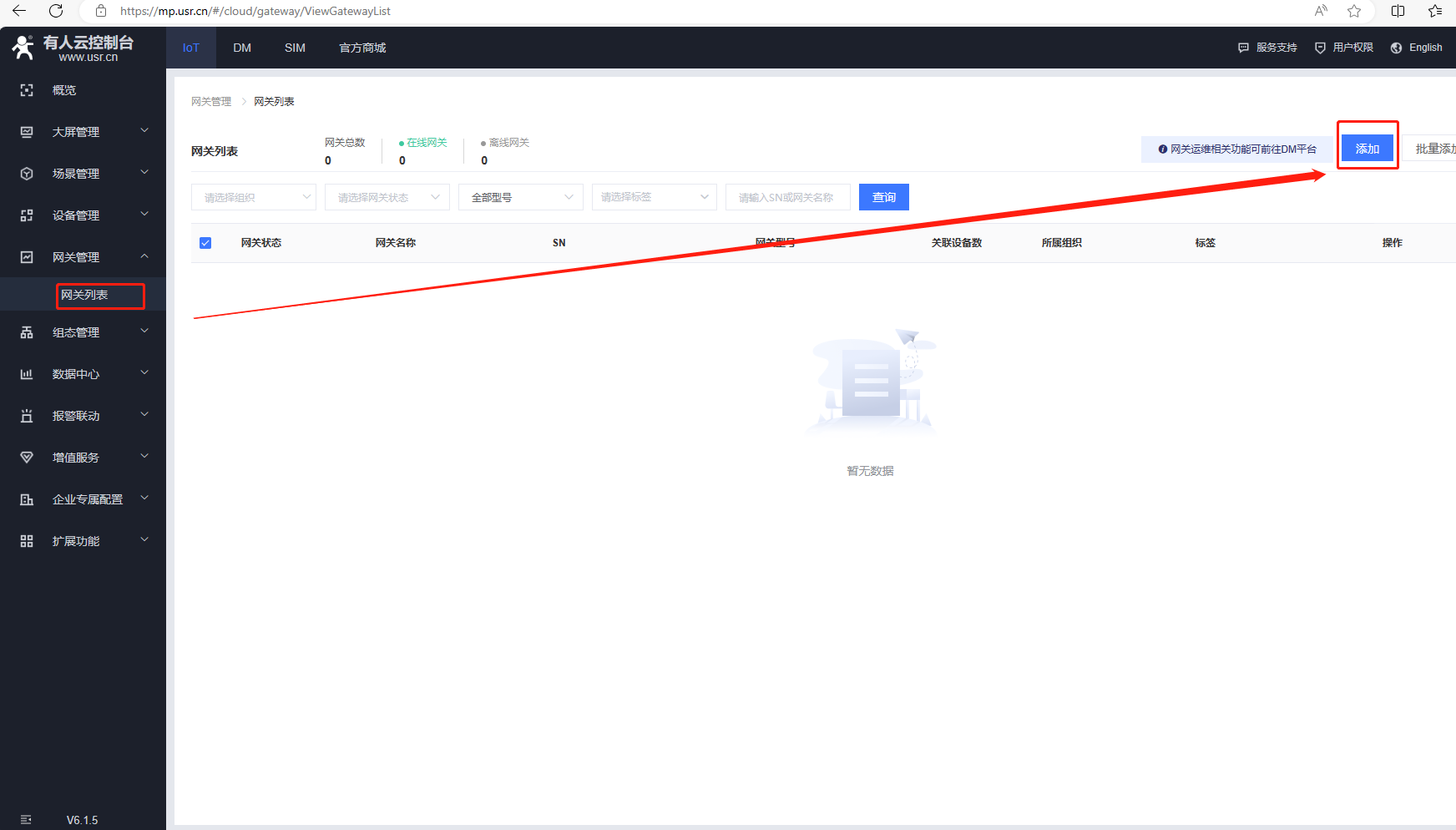

（1）点击网关管理，网关列表，点击添加，点击单个添加。

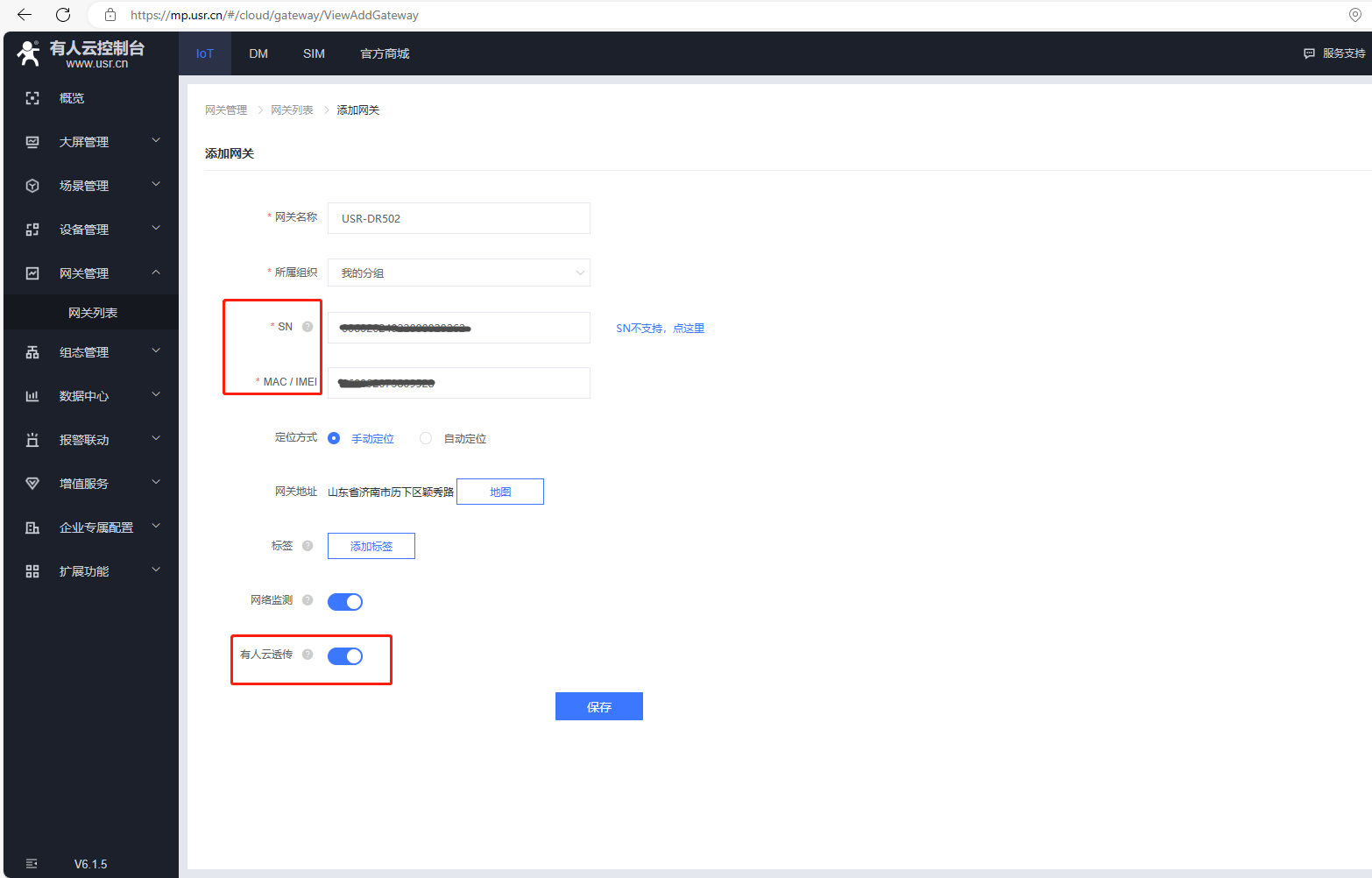

（2）USR-DR502查看产品反面标签，有SN信息，微信扫码可以查看IMEI和SN信息，使用SN和IMEI在通博TBET云上添加设备，和虚拟串口一对一通讯，通博TBET云透传需要勾选开启，最后点击保存。

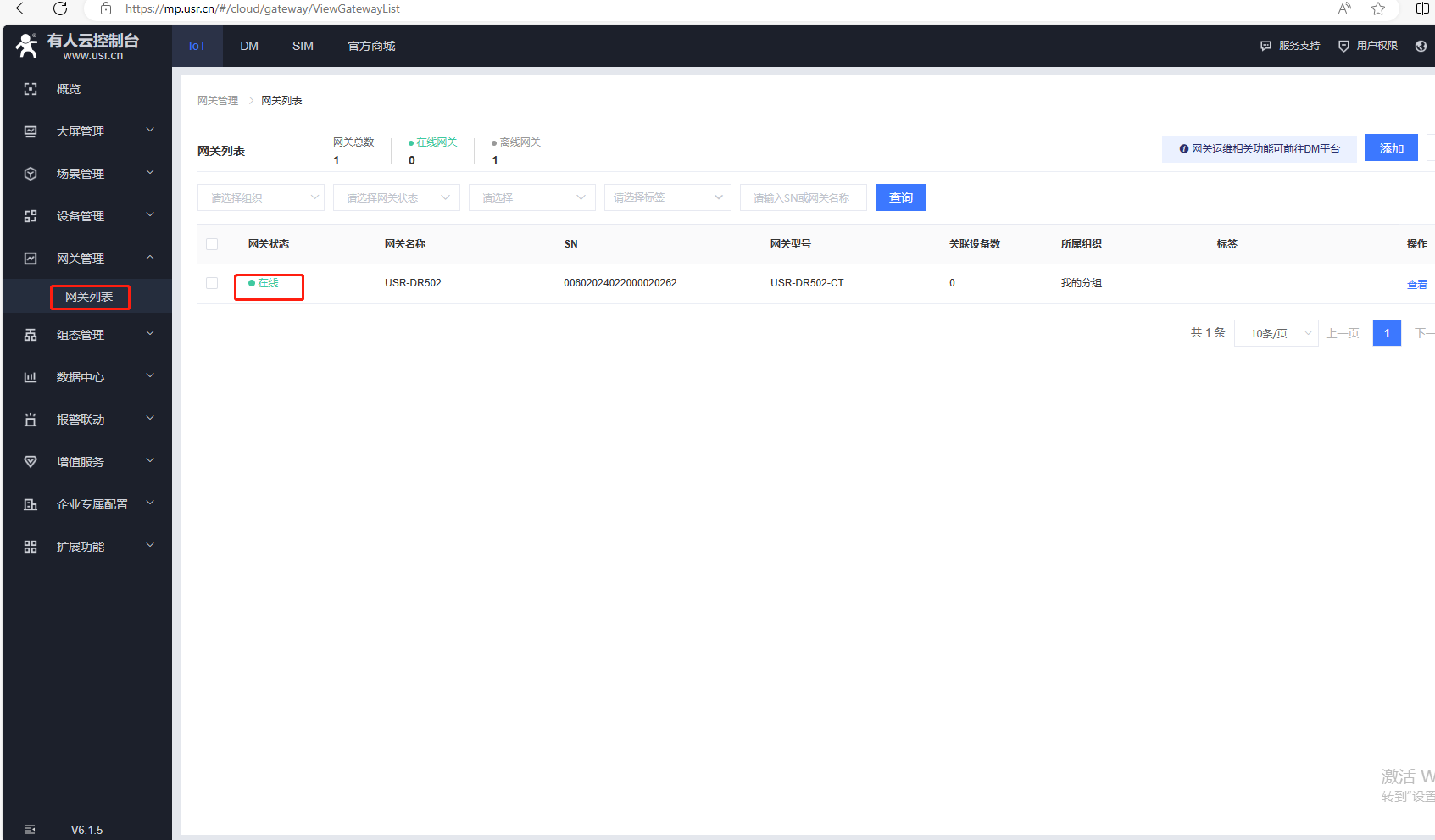

（3）添加完成，返回网关列表，含通博TBET公司内置SIM卡，联网正常后，网络状态在线。

四、创建虚拟串口

1、电脑下载并安装通博TBET公司虚拟串口软件V5.0.1版本

下载安装之前，需要关闭防火墙。

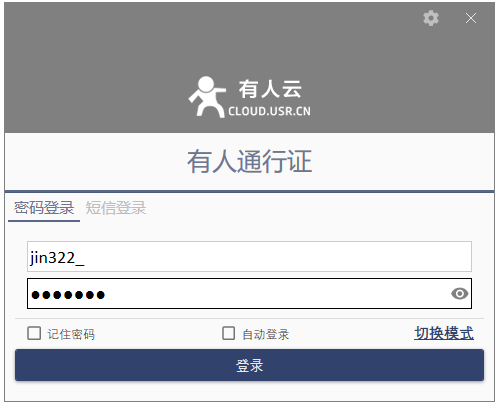

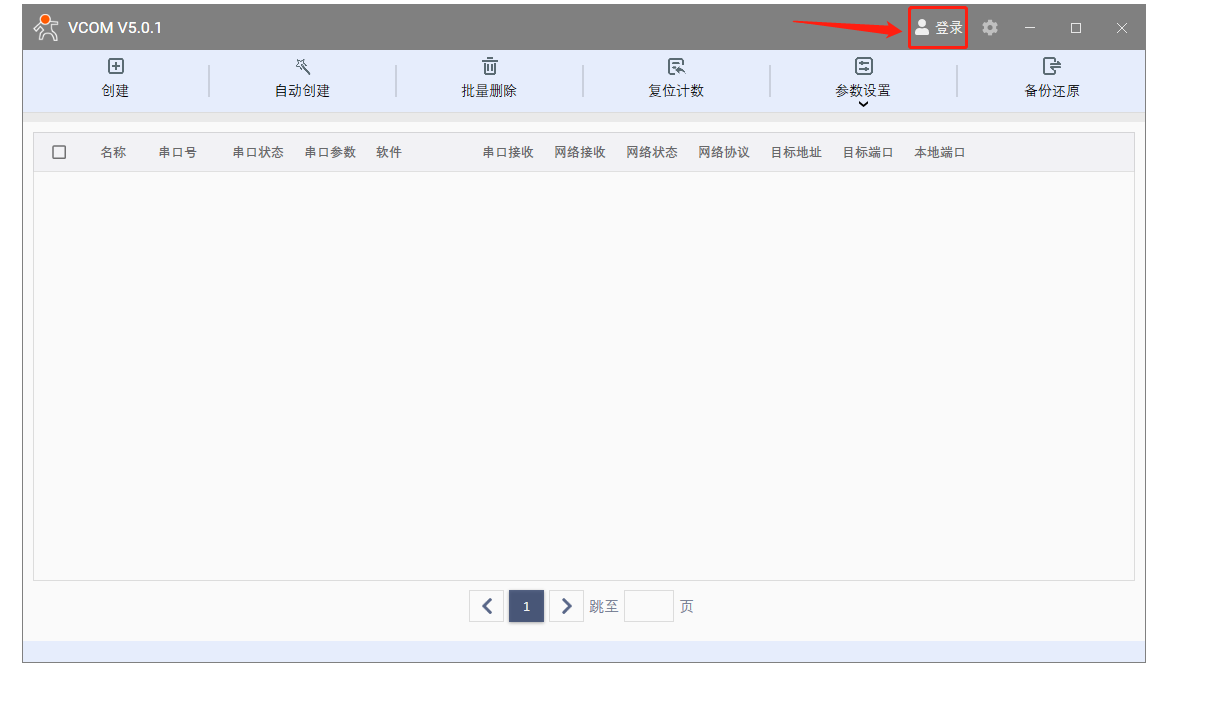

2、打开虚拟串口软件，点击登录，输入个人的通博TBET云账号和密码，登录。

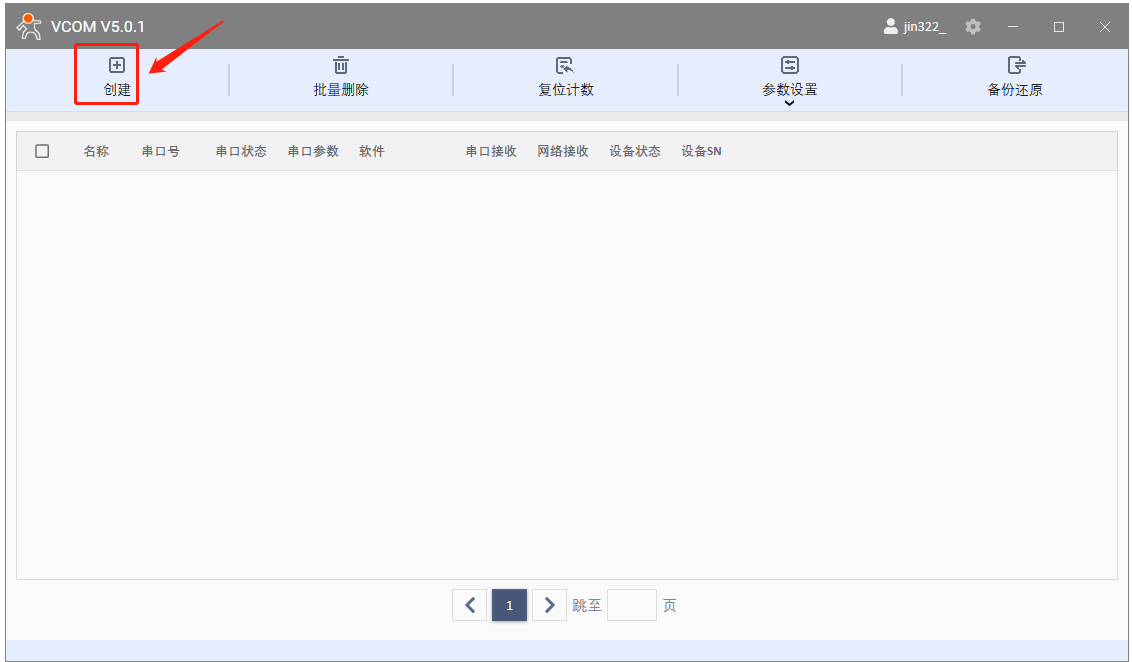

3、创建虚拟串口

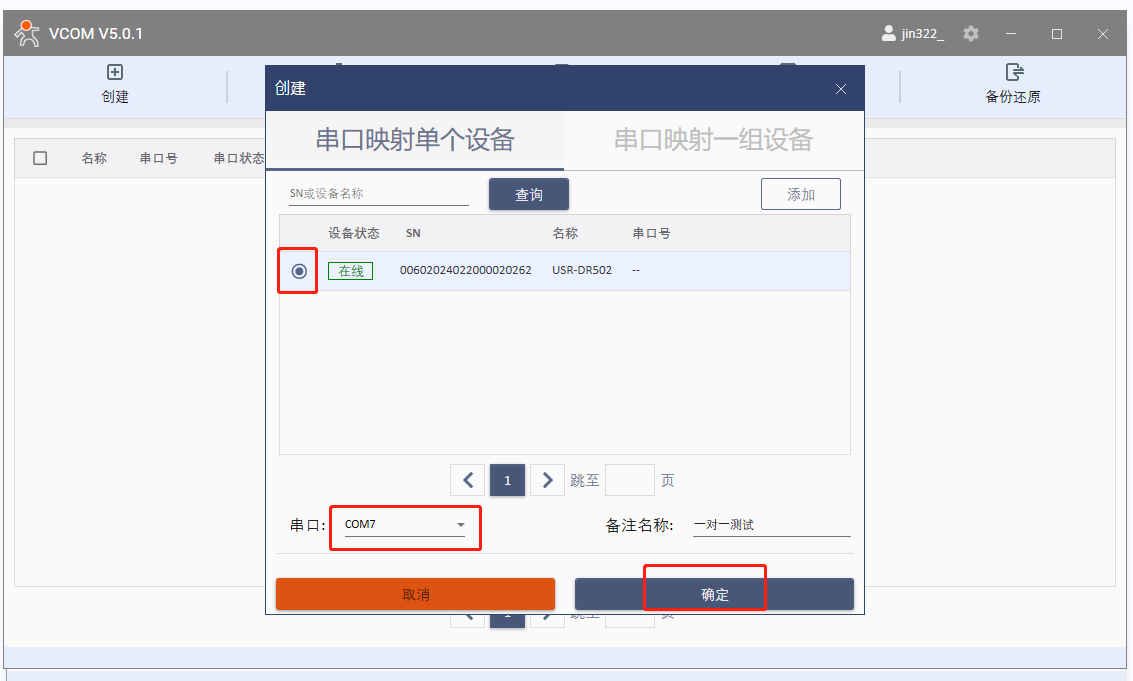

选择串口映射单个设备，勾选在线的USR-DR502，用空闲的COM7作为虚拟串口的COM口号，点击确定。

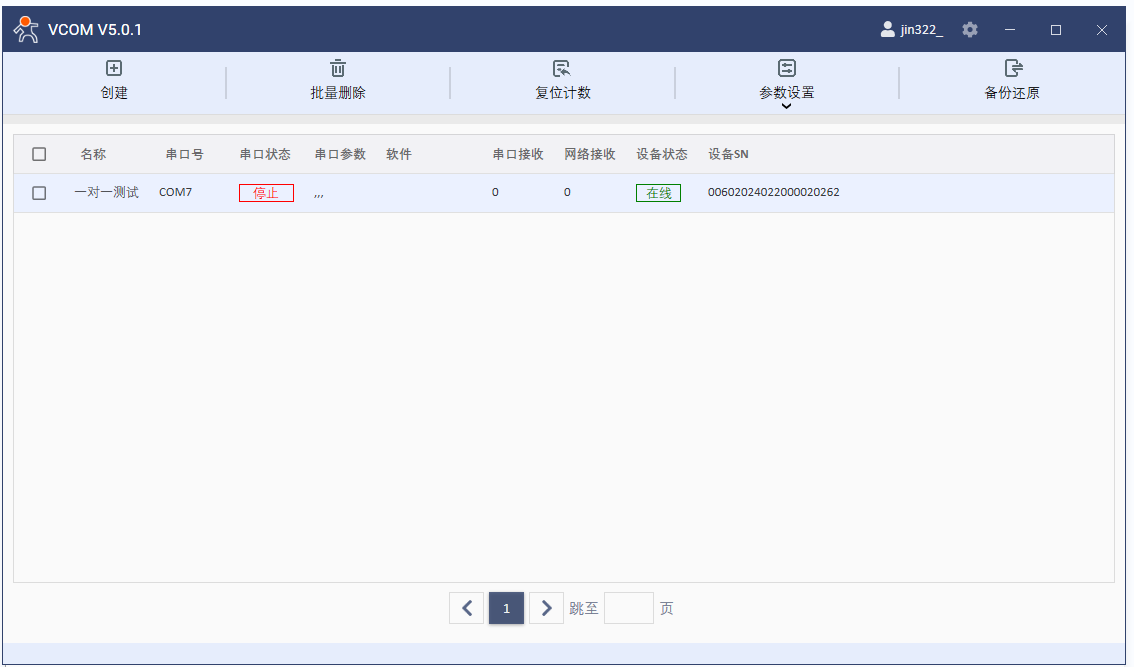

添加完，串口状态是停止。

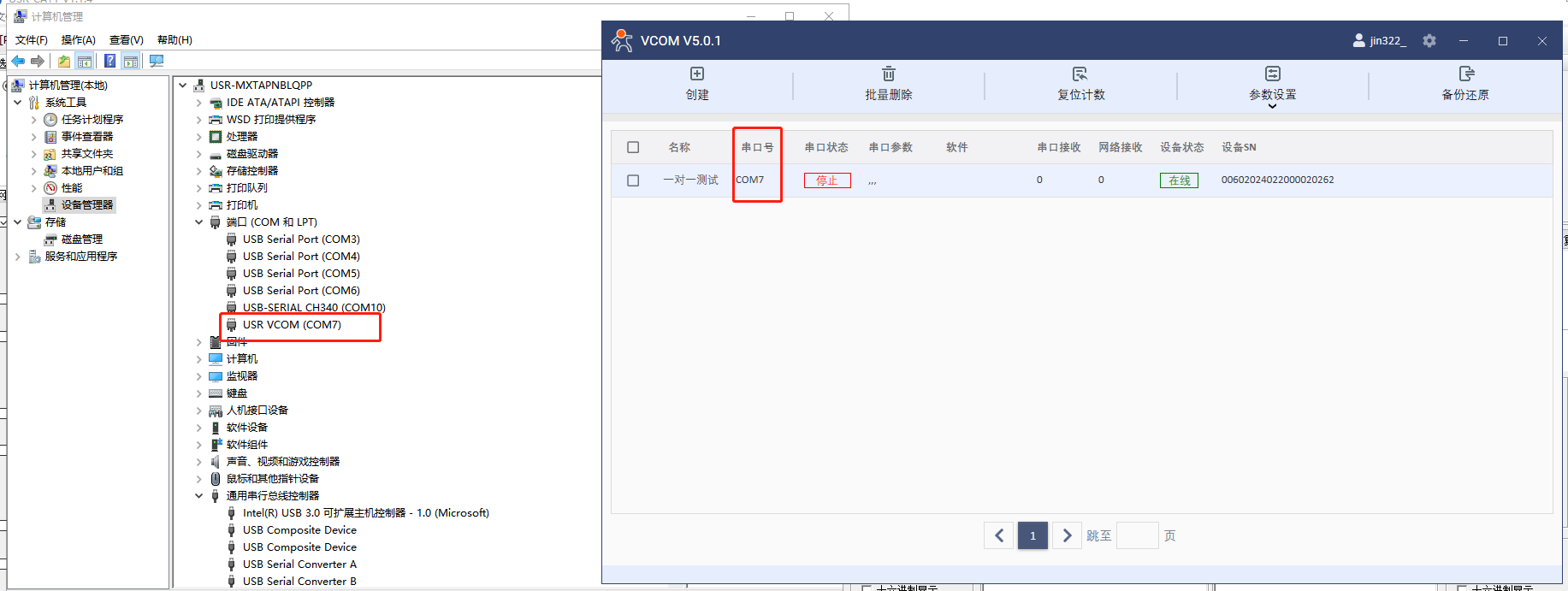

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看新建的虚拟串口COM7。

五、通讯测试

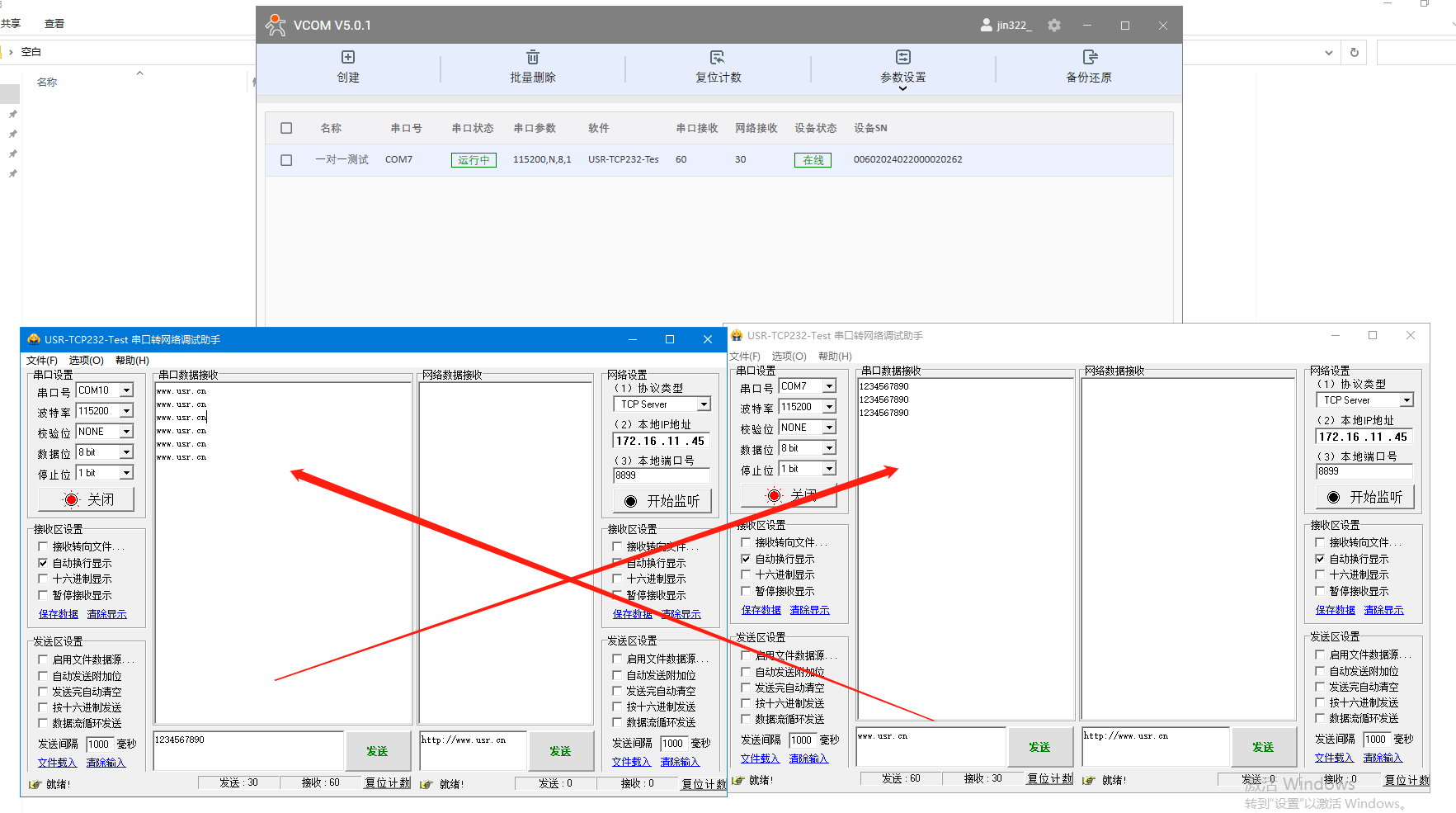

1、打开2个串口助手，分别用USR-DR502实际USB串口COM10打开串口，另一个串口助手用虚拟串口COM7打开串口。

2、实际串口和虚拟串口之间测试数据通讯。

编写人：金志方 编写日期：2024-03-12

审核人：金志方 审核日期：2024-03-12

订正版本：V1.0 订正内容：初稿
