USR-DR502 短信透传模式示例

备注：USR-DR502测试短信透传模式，需要插入可以正常发短信的手机卡。

一、资料下载

USR-G771-G780s-DR5X2-DR15X说明书 （完整版）：http://www.ybljg.com/Download/982.html

USR-G771-G780s-DR5X2-DR15X规格书：http://www.ybljg.com/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.ybljg.com/Download/984.html

USR-G771/DR5X2/DR15X设置软件（新）：http://www.ybljg.com/Download/826.html

G771-G780s-DR5X2-DR15X MQTT应用案例：http://www.ybljg.com/Download/1188.html

【PC端调试工具】网络调试助手 串口调试助手二合一http://www.ybljg.com/Download/27.html

二、硬件连接

1、所需物品

USR-DR502 产品 1台

12V端子电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

2、硬件连接

USR-DR502 的485串口接USB-RS485串口线到电脑USB口，接好4G天线，然后产品接12V端子电源适配器上电。

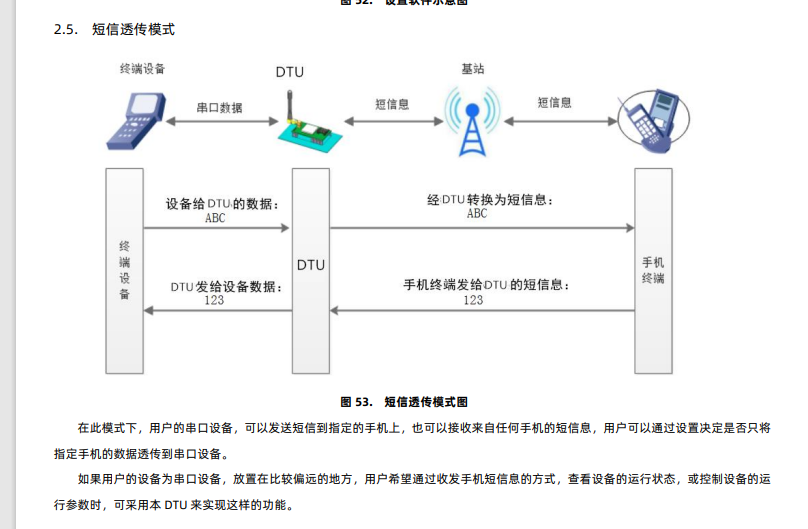

3、短信透传功能框图

备注：

（1）在此模式下，用户的串口设备，可以发送短信到指定的手机上，也可以接收来自任何手机的短信息。

（2）用户可以通过设置短信来源号码过滤功能，决定是否只将指定手机的数据透传到串口设备。

4、查看端口号

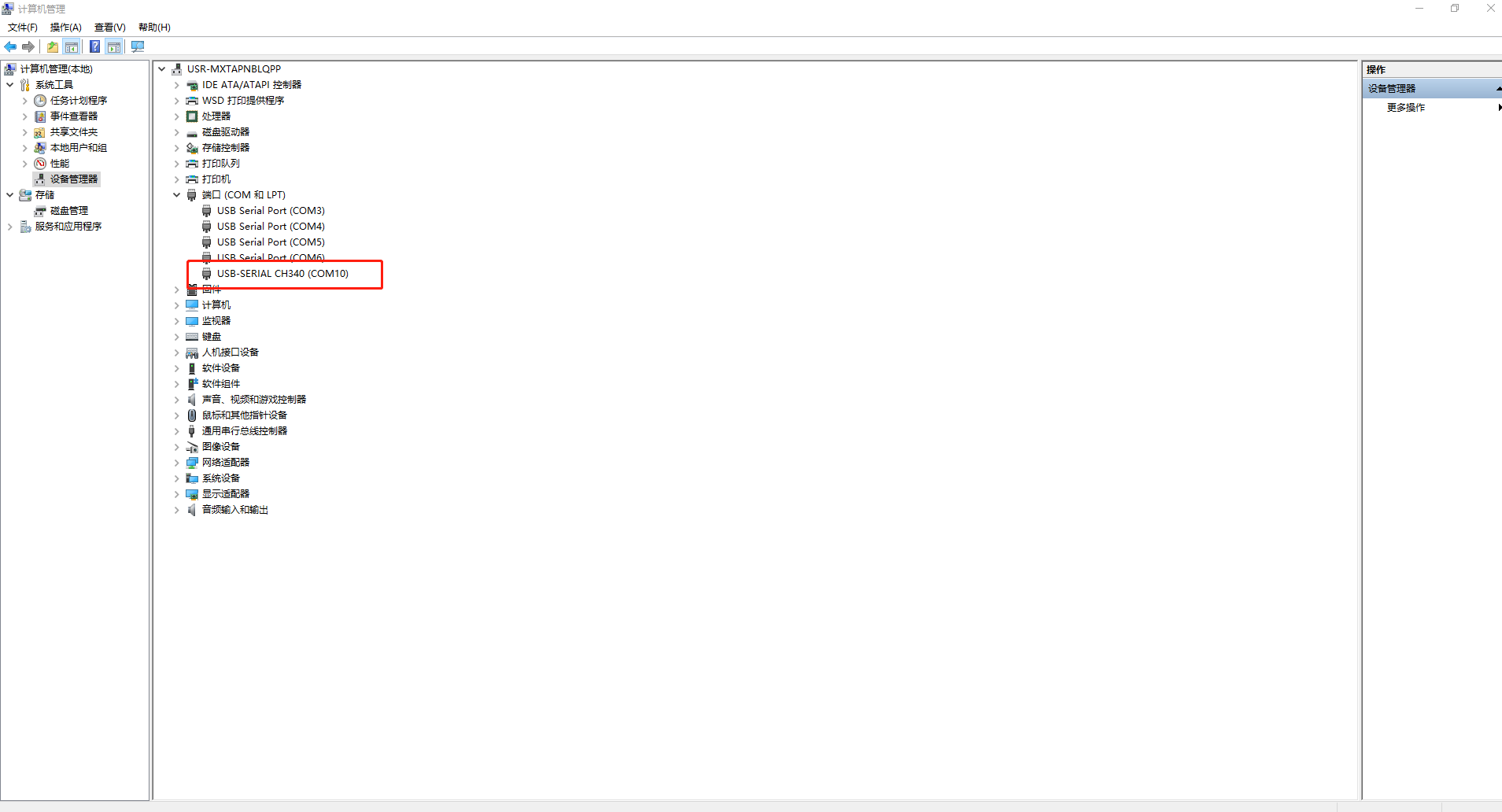

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-DR502的USB-RS485串口线COM口号，COM10。

三、USR-DR502参数设置

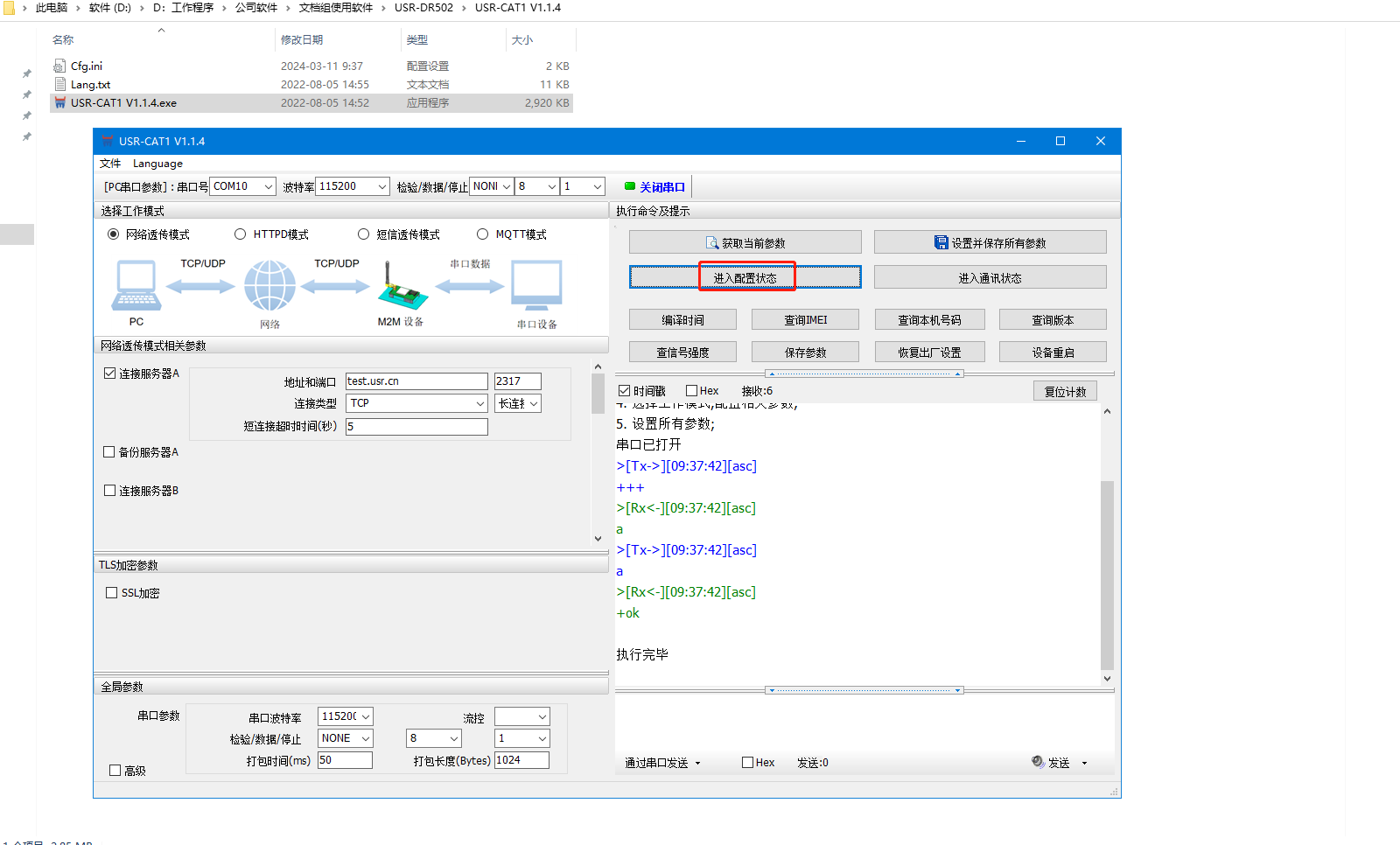

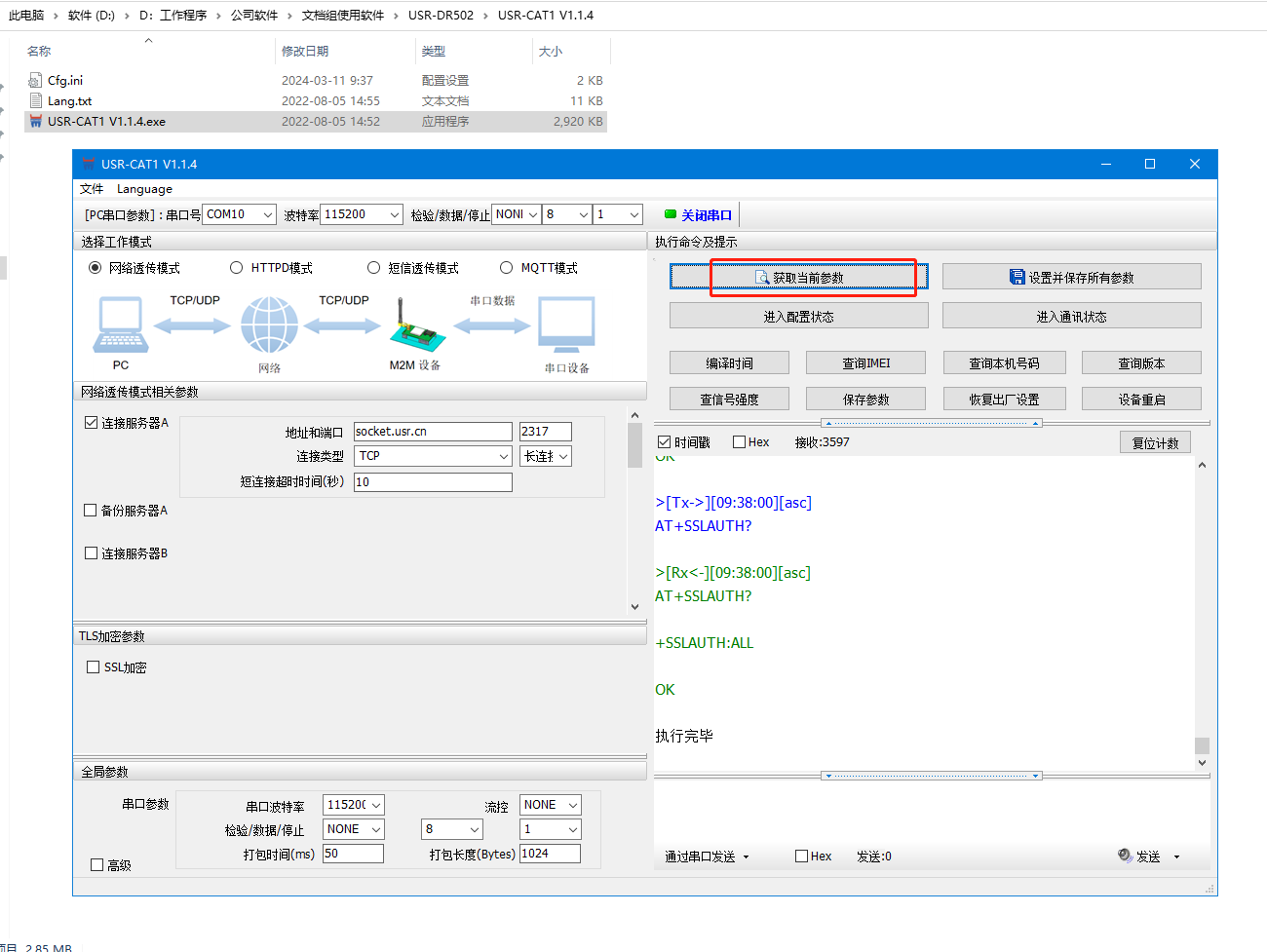

1、打开USR-DR502设置软件

2、打开串口，点击进入配置状态

3、点击获取当前参数

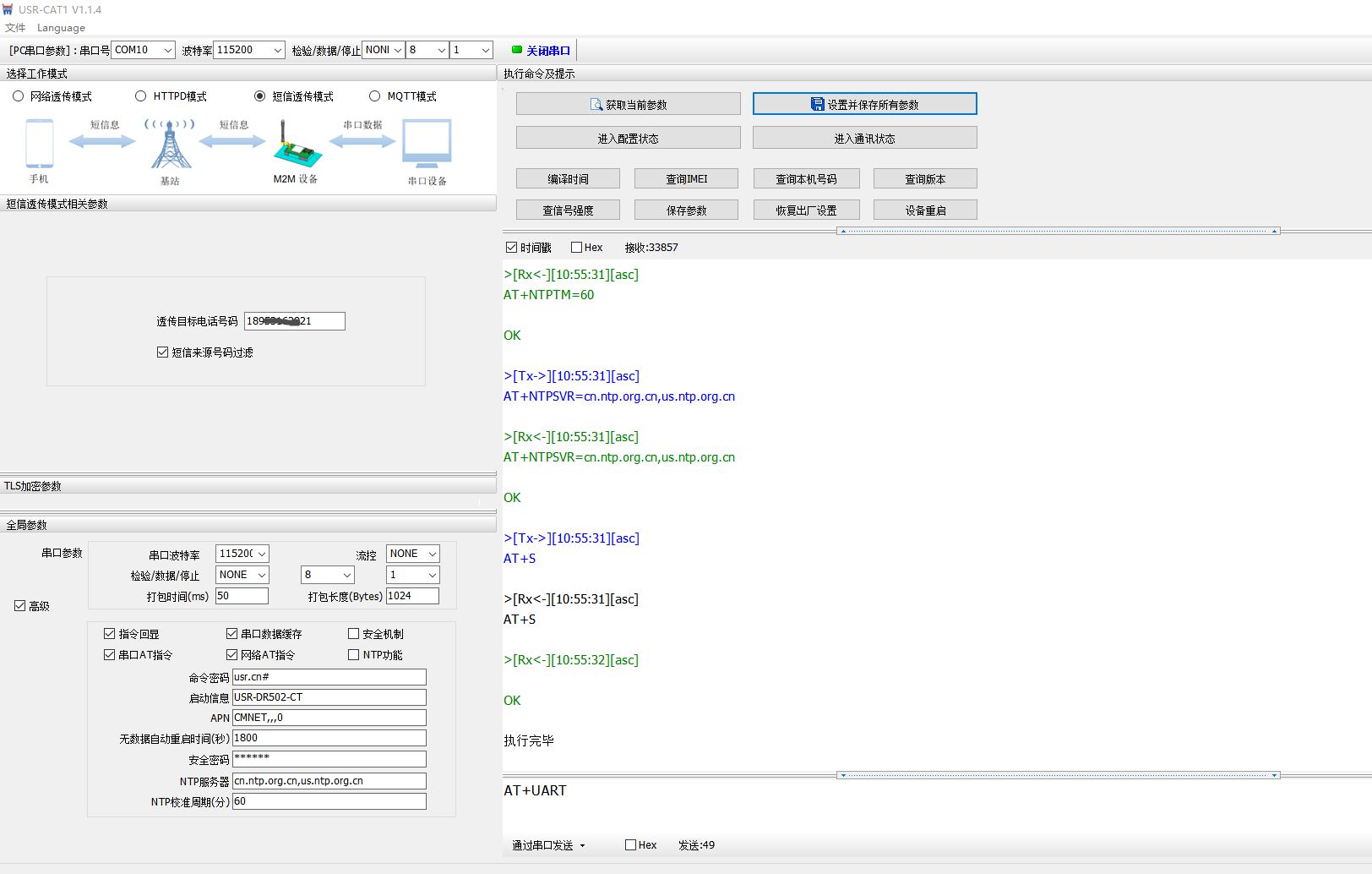

4、选择短信透传模式，透传目标电话号码输入另一个可以正常接收短信的手机号码，点击设置并保存所有参数，然后再关闭串口。

四、功能调试

1、USR-DR502串口向手机卡发送数据

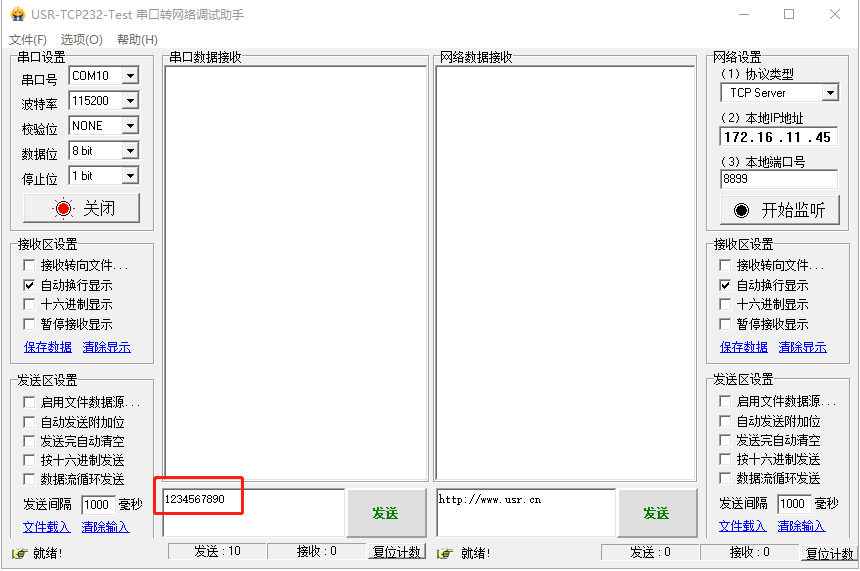

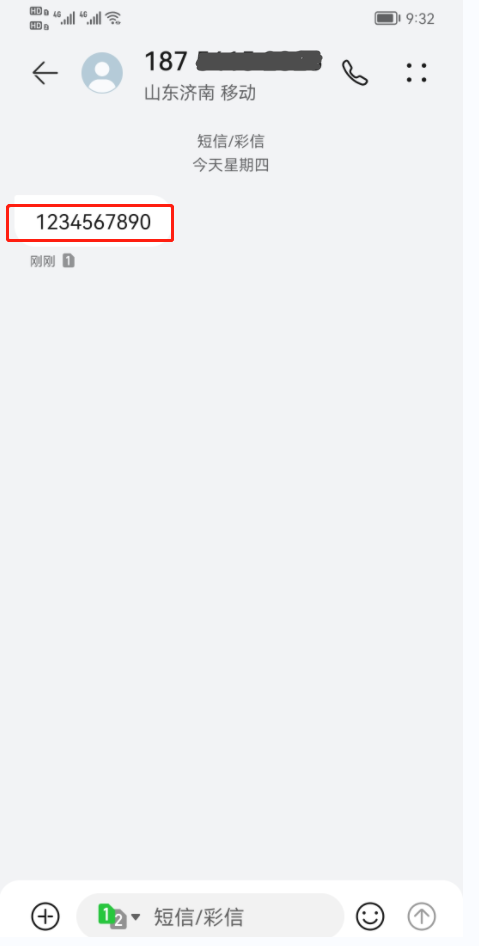

USR-DR502串口接USB-DR502串口线，电脑打开COM口COM10，串口参数和USR-DR502串口设置一致，发送数据1234567890，目标电话的手机可以接收到一条短信，显示接收内容是1234567890。

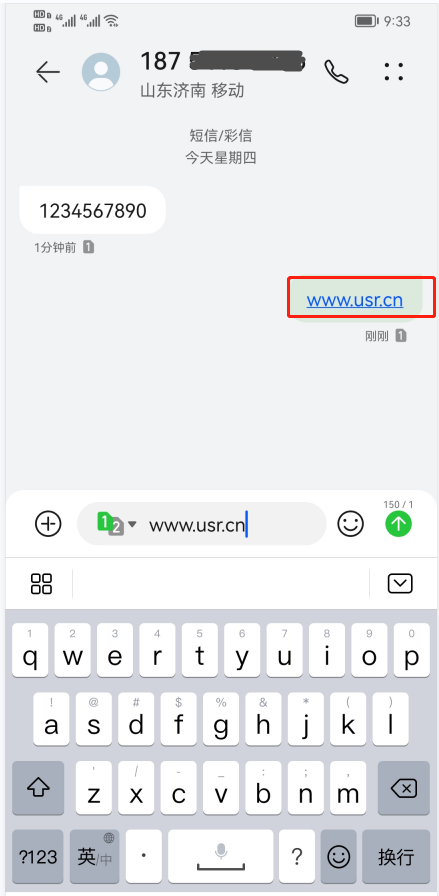

2、手机向USR-DR502插入的能够接收短信的手机卡号发送数据。

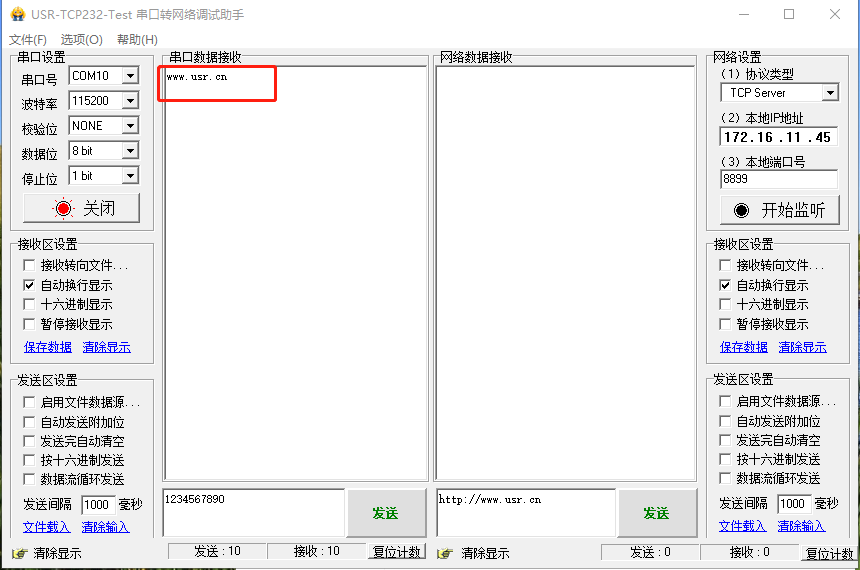

目标电话的手机编辑一条短信内容1234567890，点击发送。USR-DR502接USB-RS485串口线，电脑打开串口助手，可以接收到目标电话发送的短信。

编写人：金志方 编写日期：2024-03-11

审核人：金志方 审核日期：2024-03-11

订正版本：V1.0 订正内容：初稿
